第3周 静力学3---平面任意力系2（静定系统平衡计算和桁架结构计算）

目录

正文

答疑

---

正文

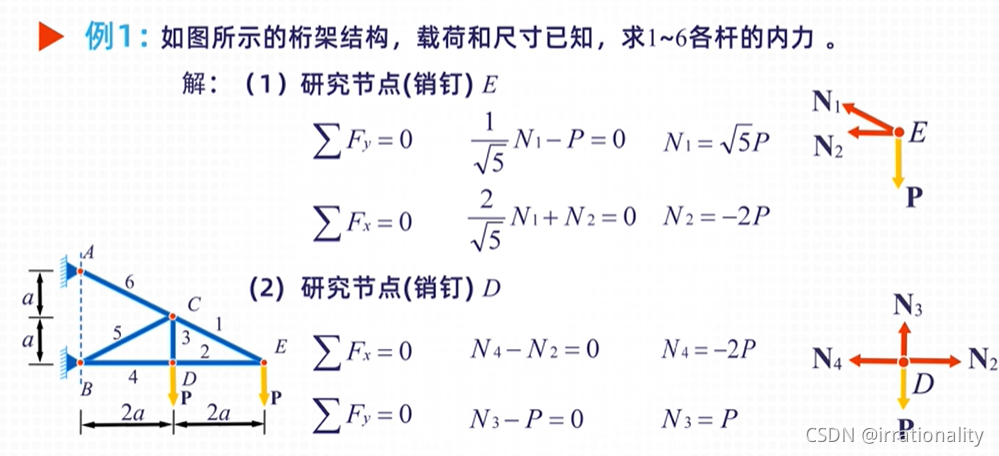

 依次选取载荷、逐次求解。

我们再看到下面这个题：：：





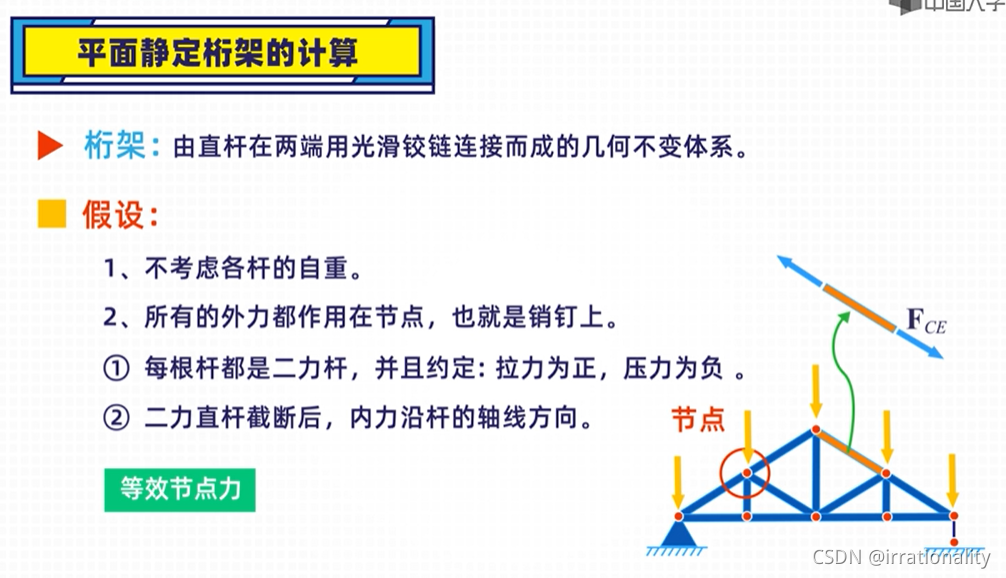

 零力杆的本质就是零力杆的力的平衡定理。

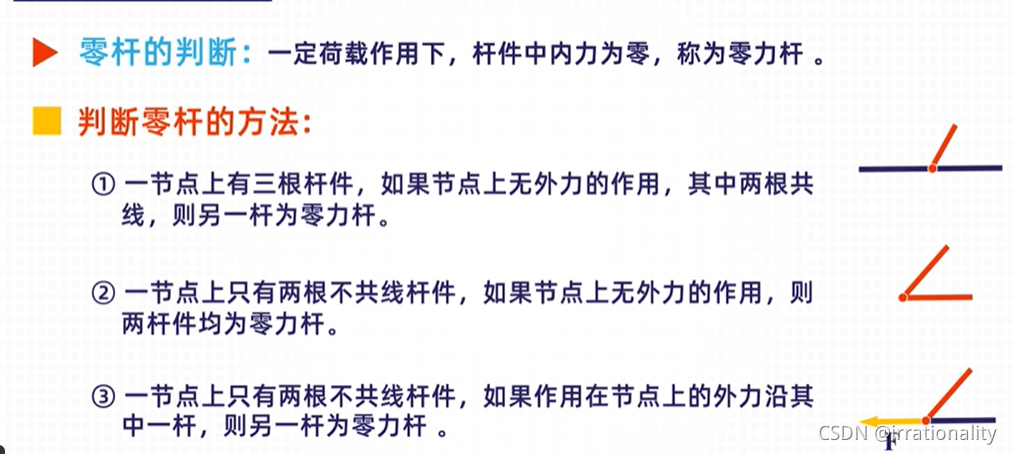

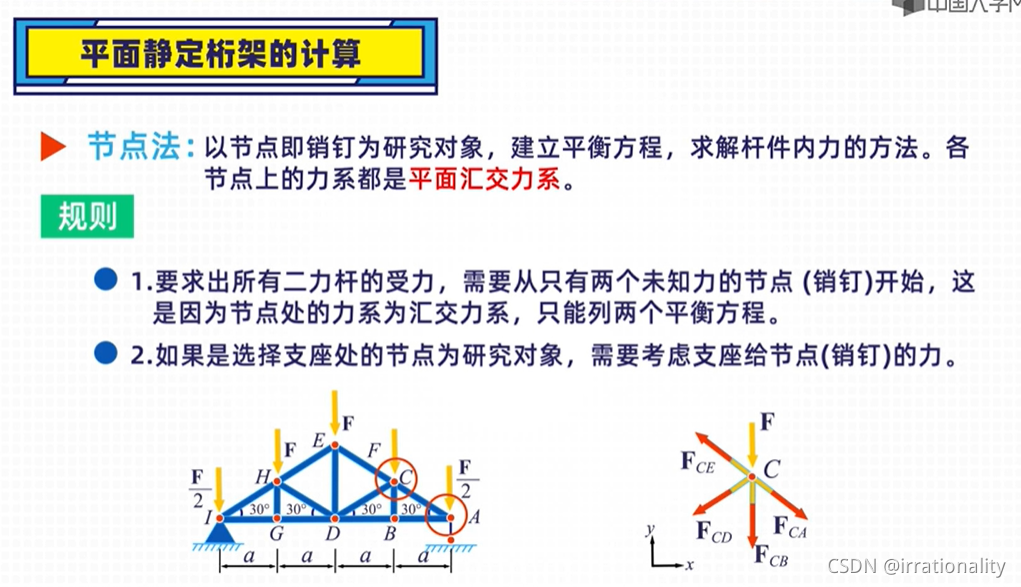

零力杆的判断：：：

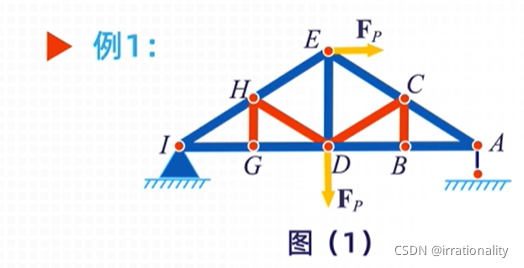

 图1，由于G点B点不受外力，IGD DBA共线，那么我们可以得出，

HG CB为零力杆；

同理 DH DC为零力杆。

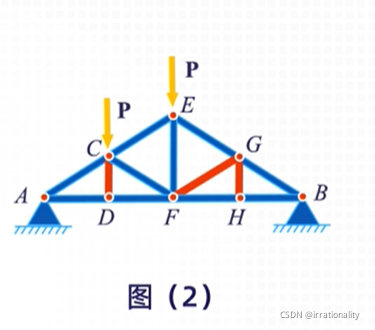

这个图，是由于C有集中载荷作用。

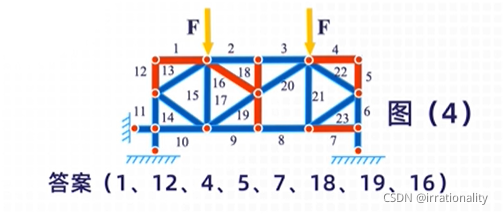

1234零力杆

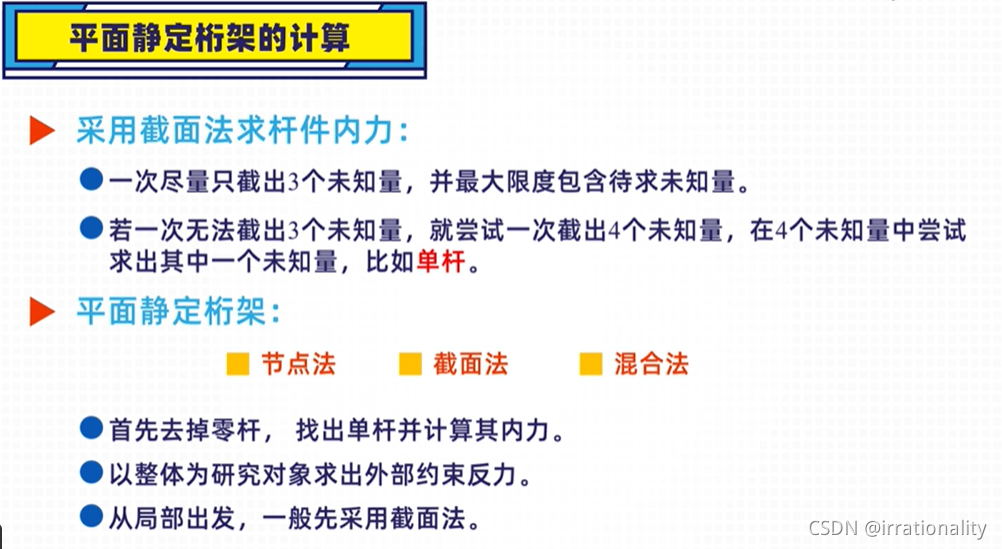

 算零力杆必须要是已知的模型，不能主观臆断，可以用拆干法：也就是看到零力杆就拆掉，进而继续寻找模型解决问题。但实际解决的时候不可以拆。

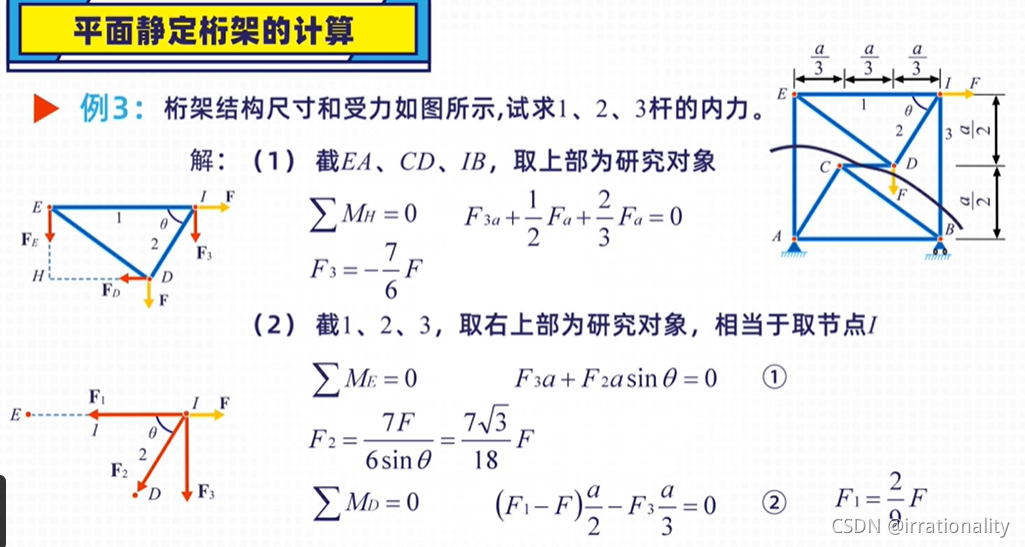

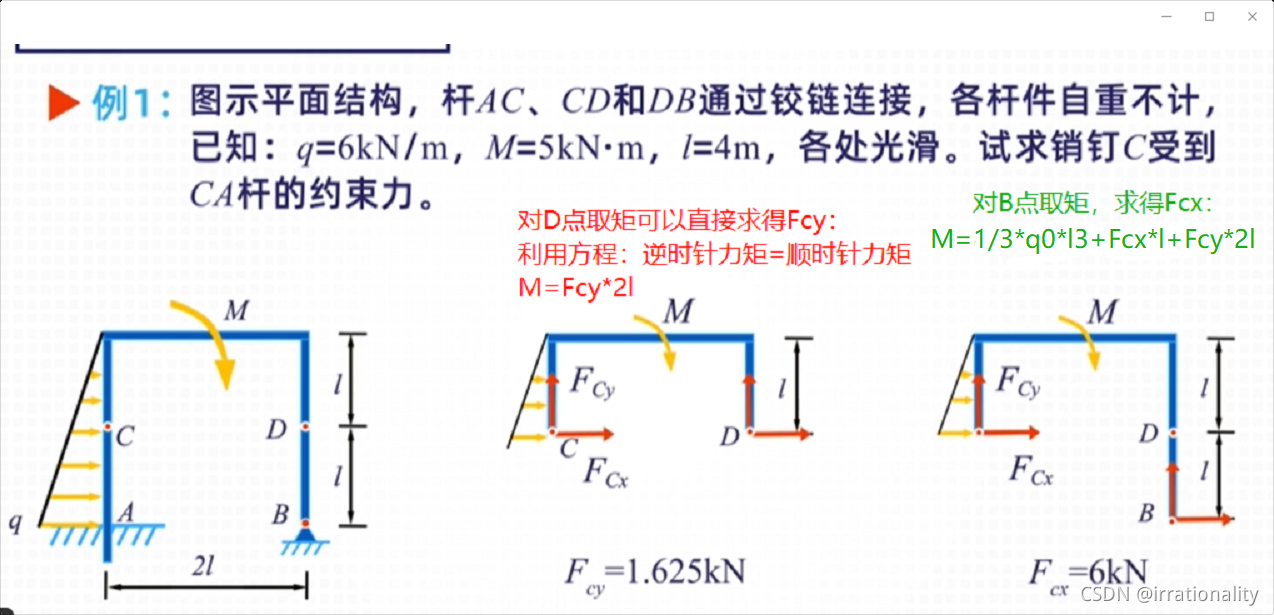

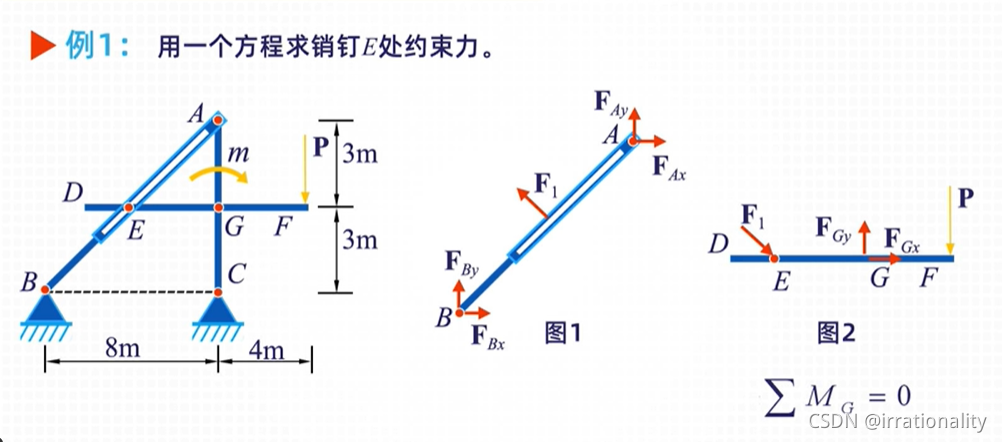

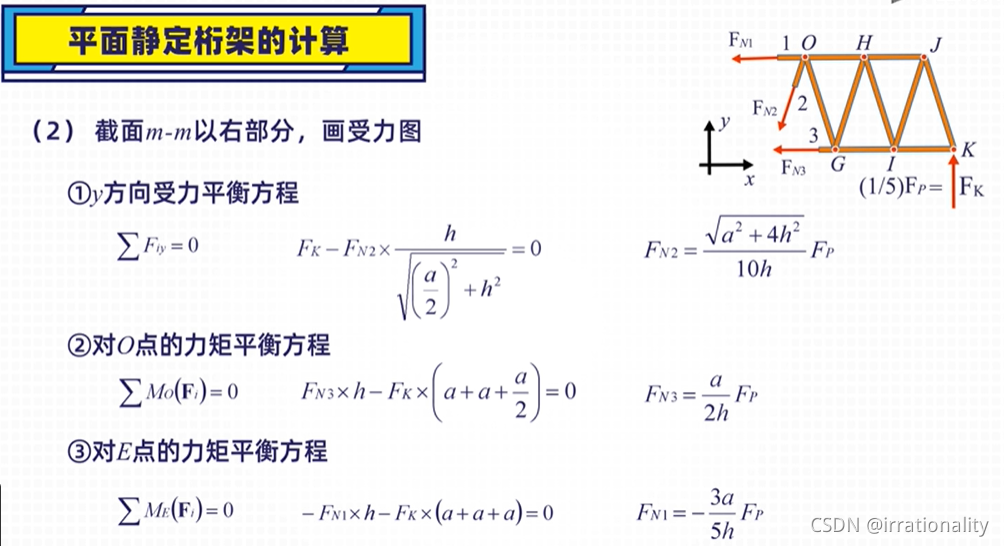

 对E点取矩 涅灭掉了两个force

对O取矩也是如此。

y方向2个就直接很好求。





 熟悉的题目，一定要把他吃透了。

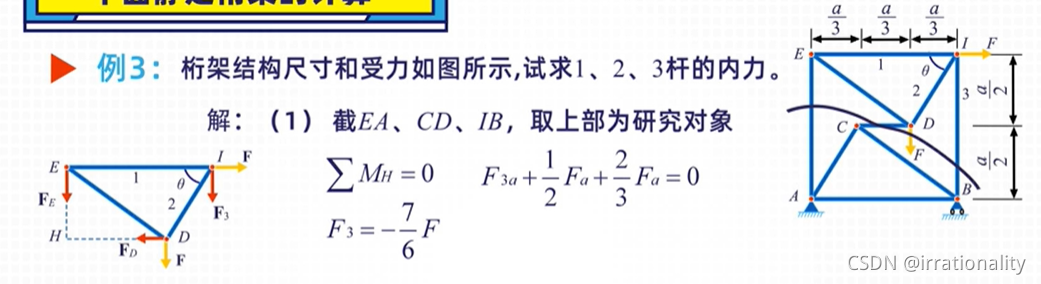

这个地方，注意a不是角标而是相乘。

每一次都是精妙的取矩运算~~~！！！







 一个方程的完美满足。

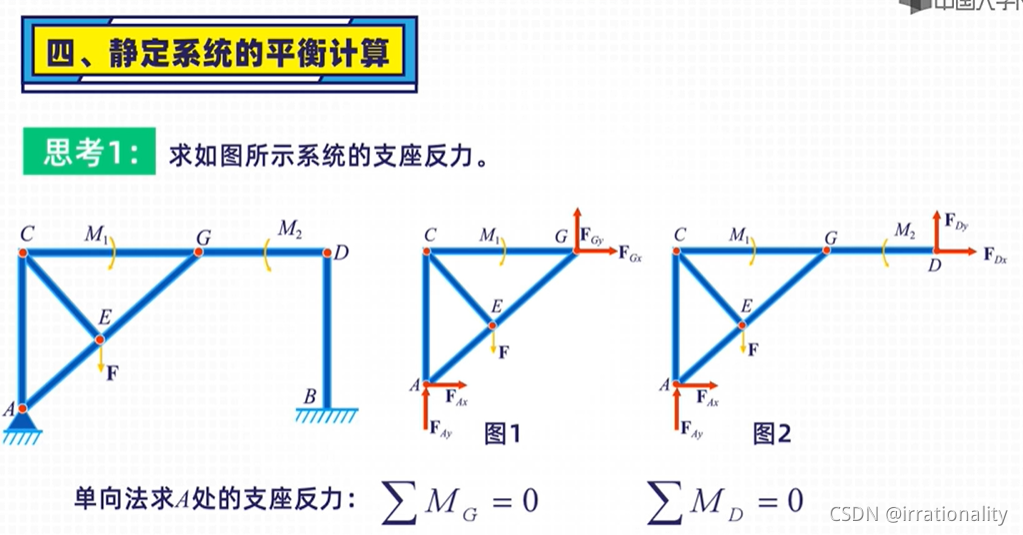

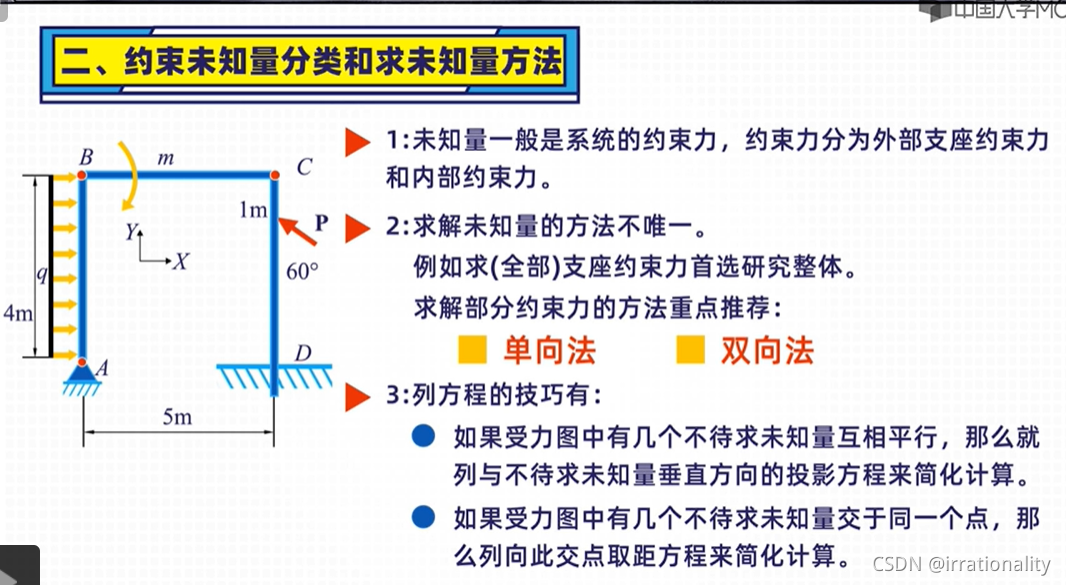

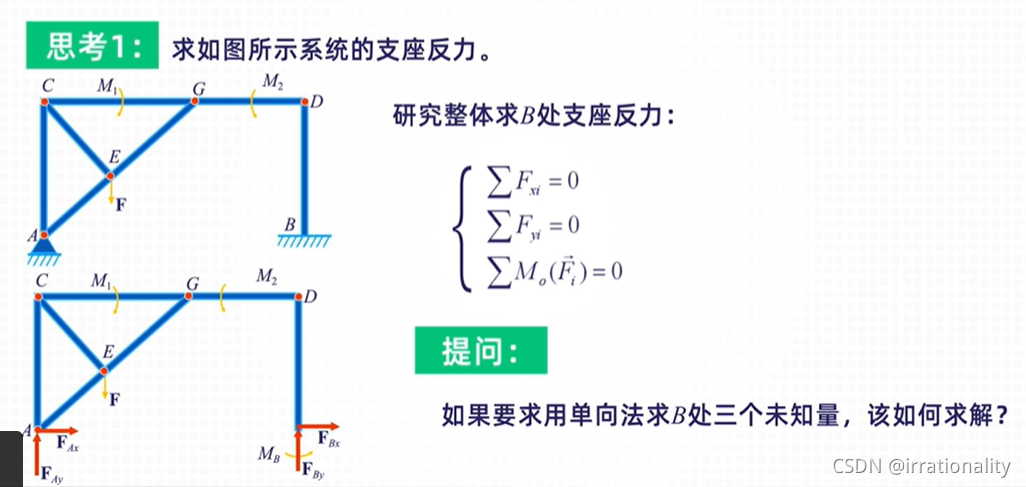

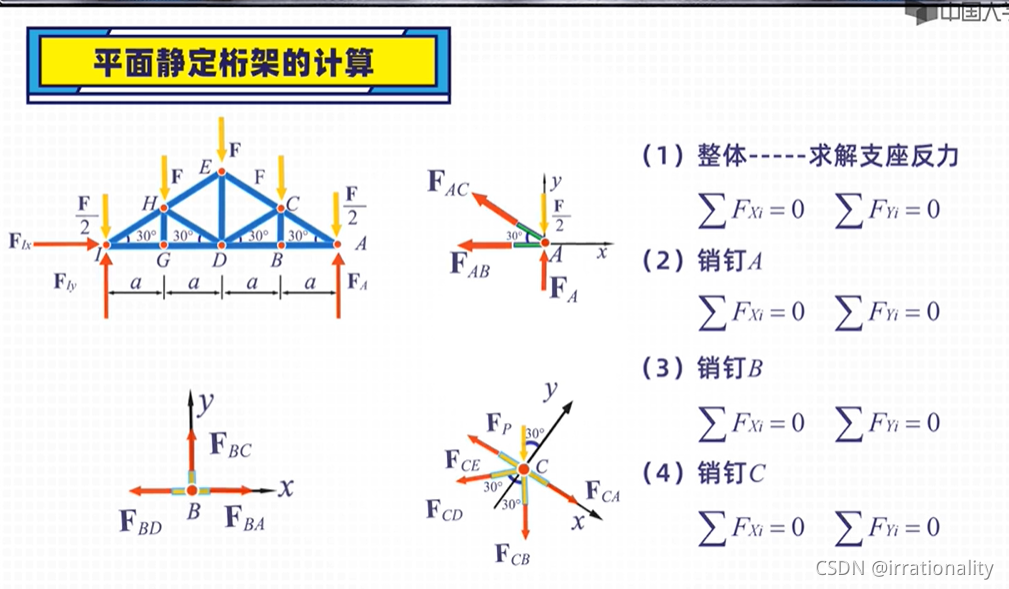

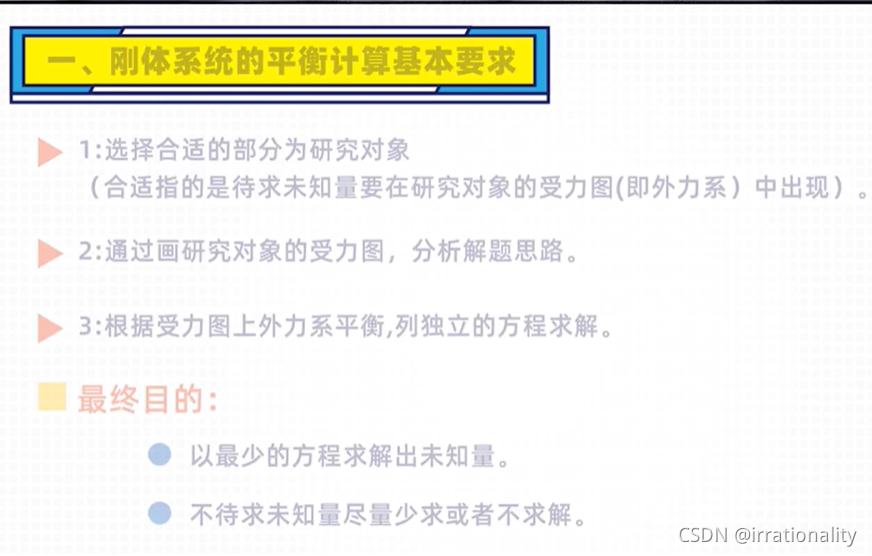

有一个小技巧：：那就是求支座反力，首选对象为整体

 取矩法，





 典型的单向法来求。

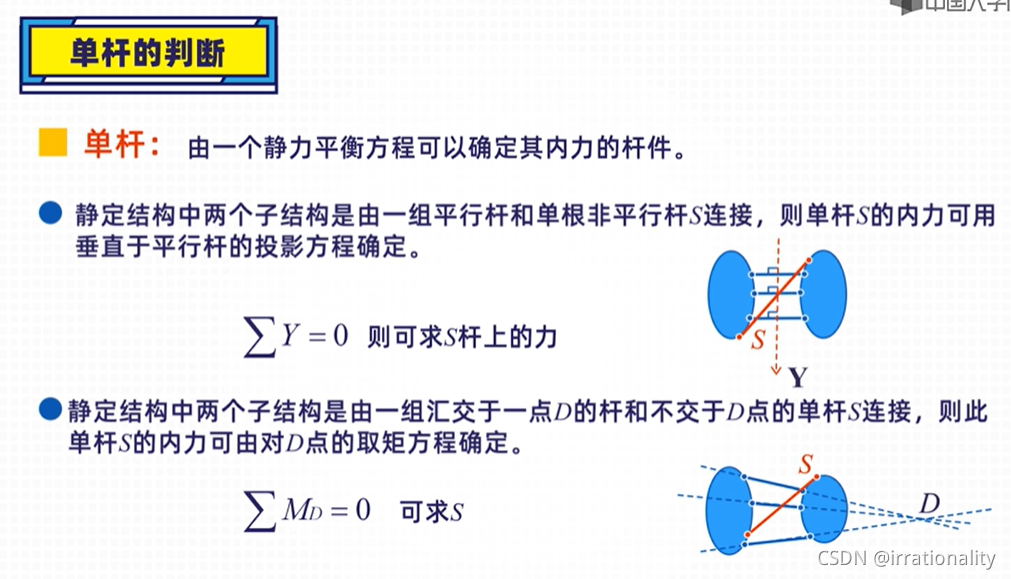

非常巧妙。这个地方，就是要 把单个力能做的做出来。

 不要拆开，否则会导致局部过于难求，而陷入困境。

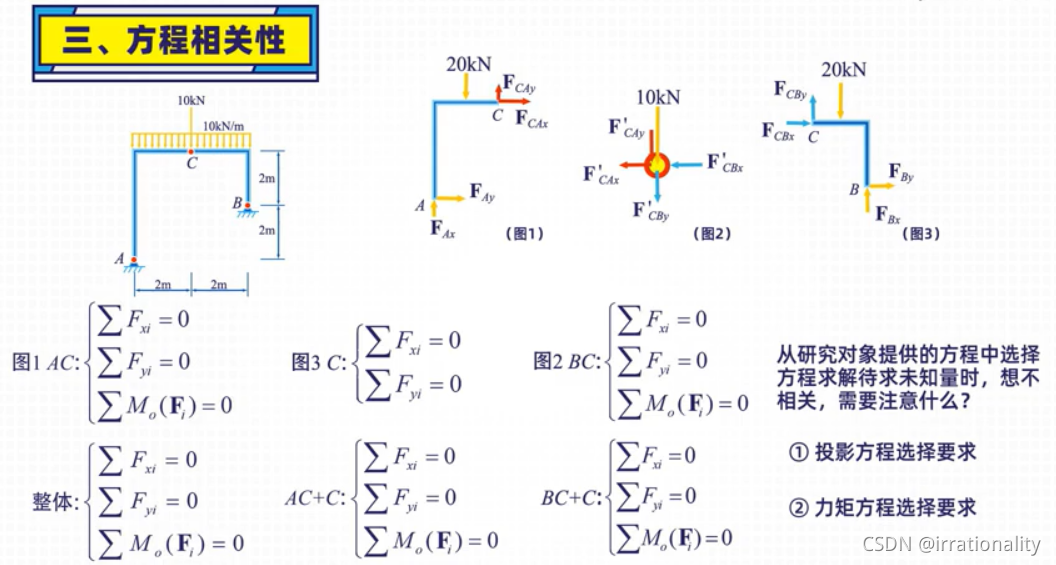

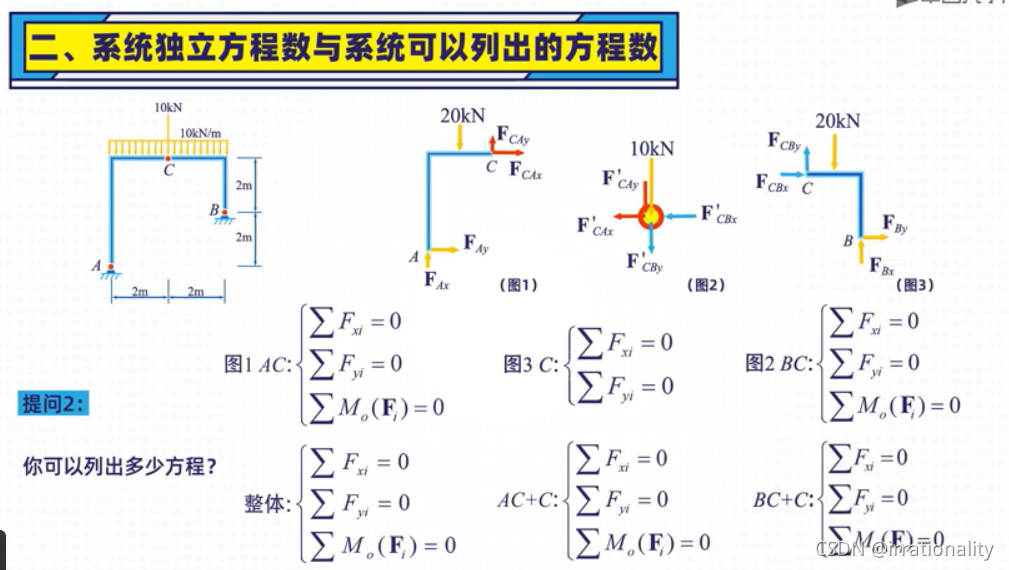

 三组等效方程。

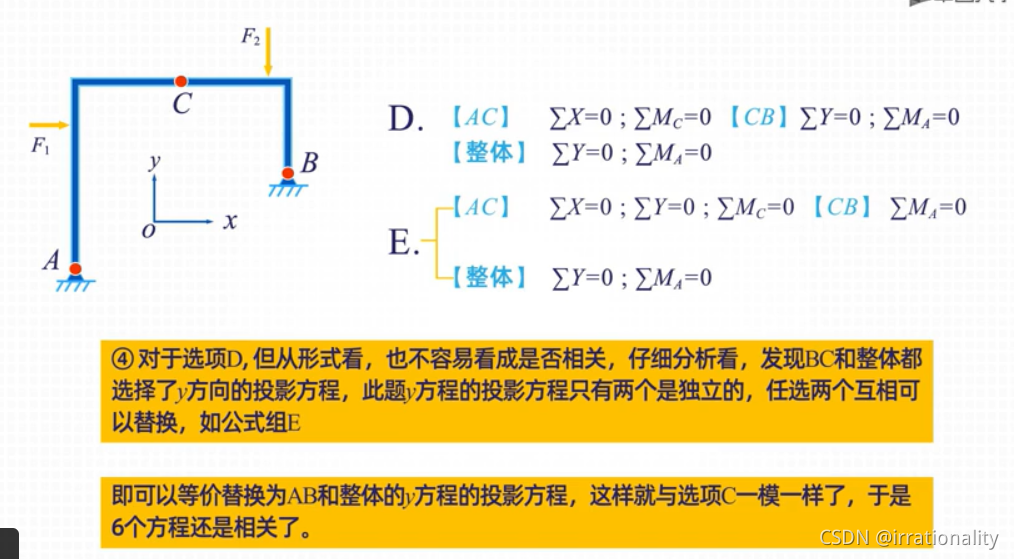

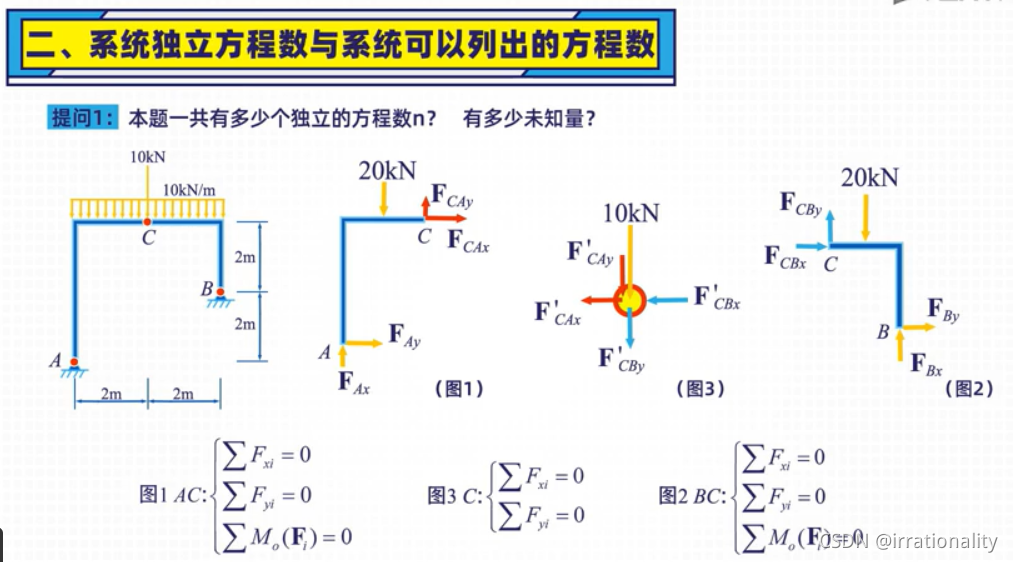

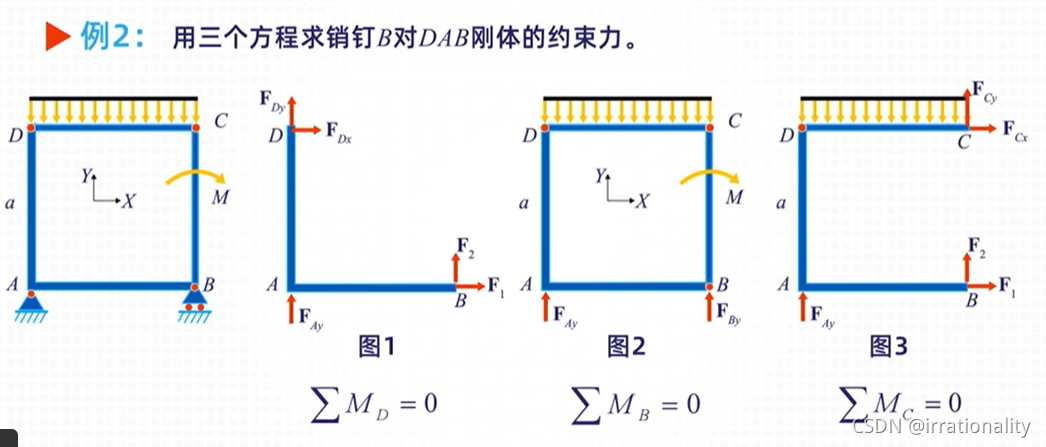

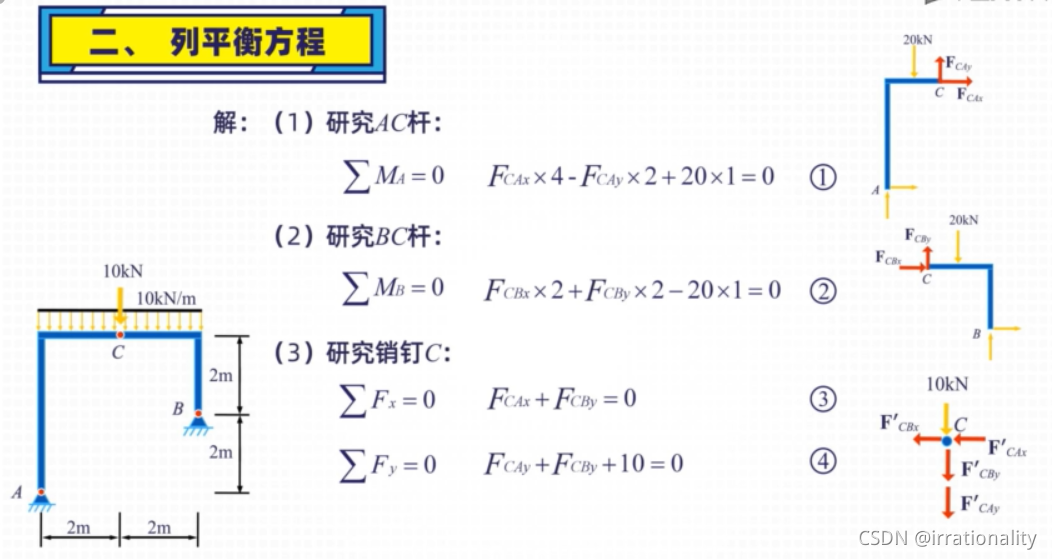

解决相关性问题：例如选取了AC、C在x方向的投影方程，就不能再取整体研究方程。很容易明白他们是线性相关的。



一般都不能直接看出来，需要利用最开始提到的等效方程求解！！

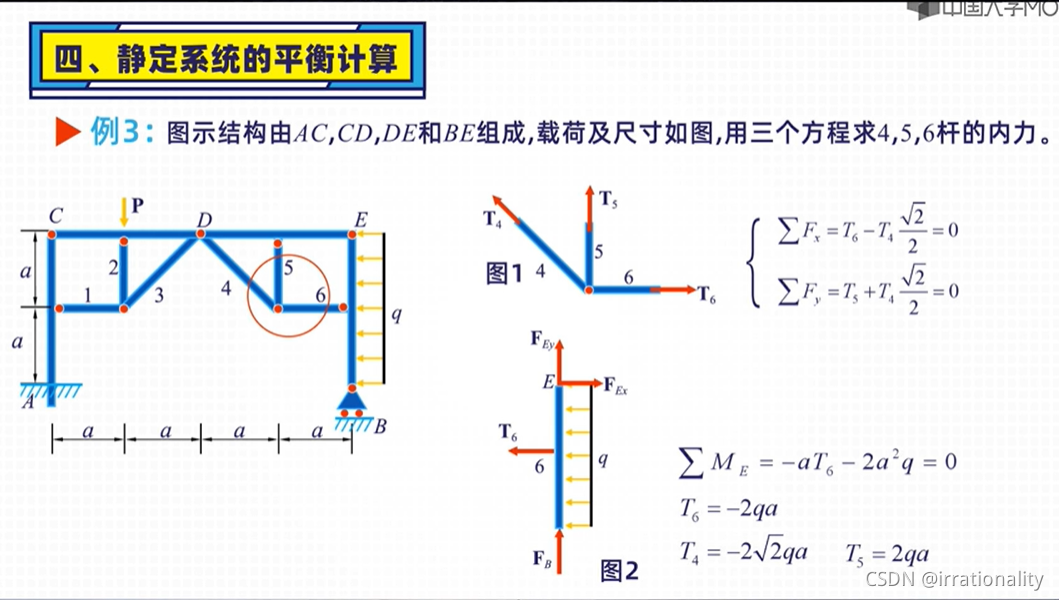

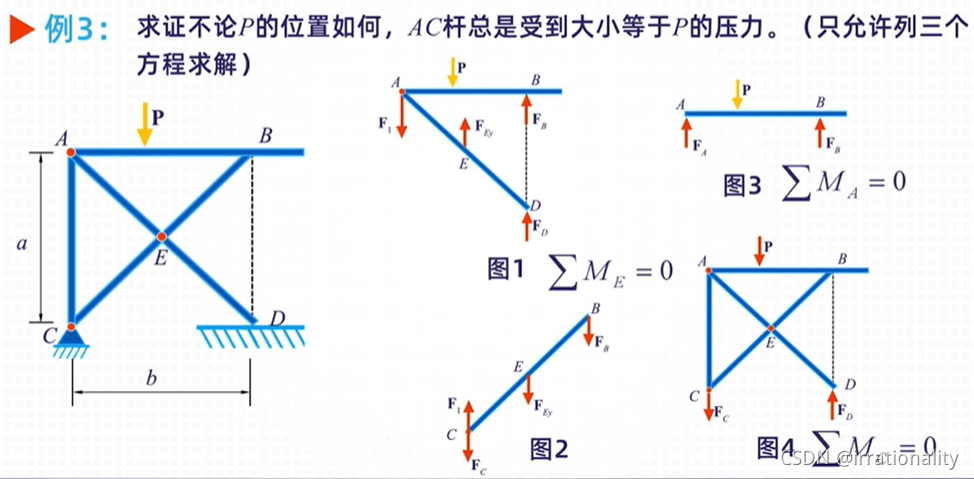

D为何可以等效替换为E ？

 已经用过了，也就是对A取矩。

答疑

1、

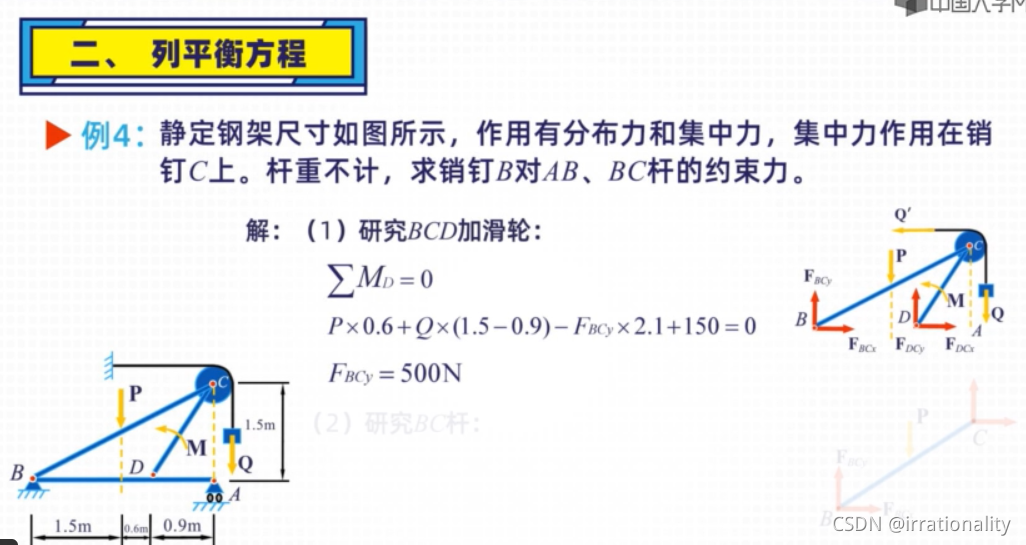

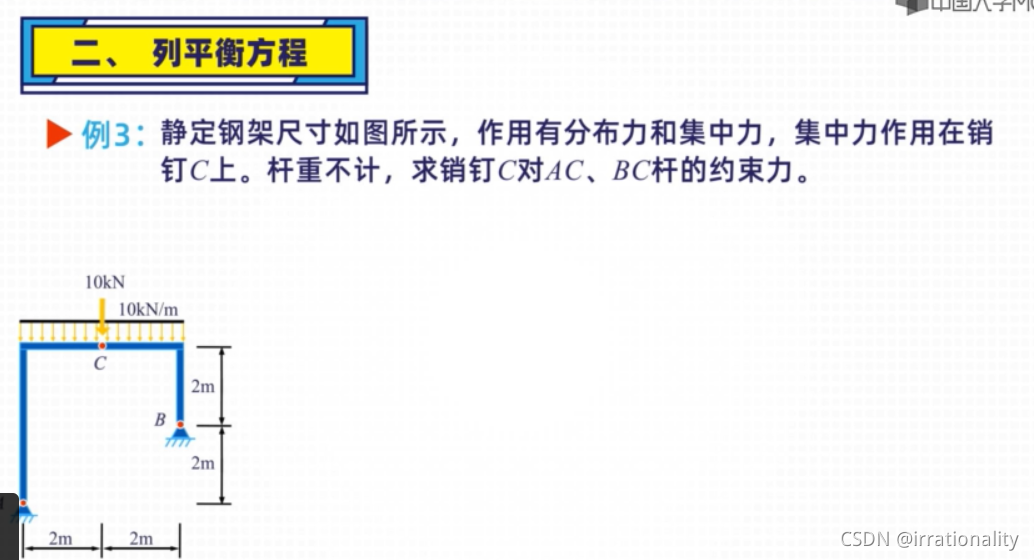

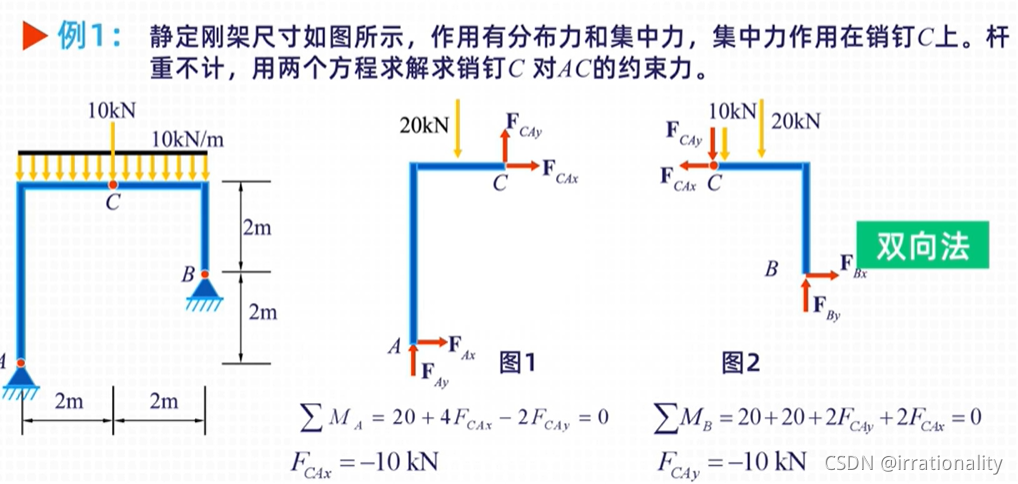

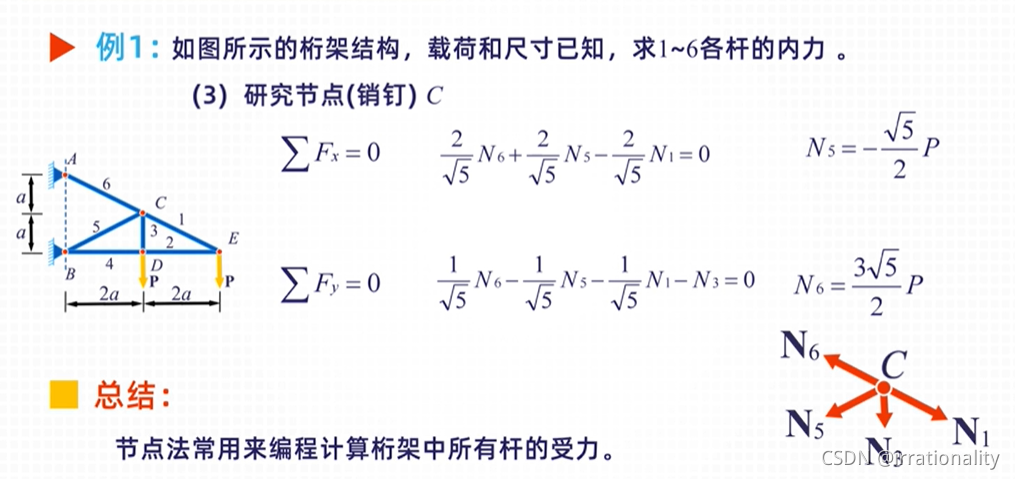

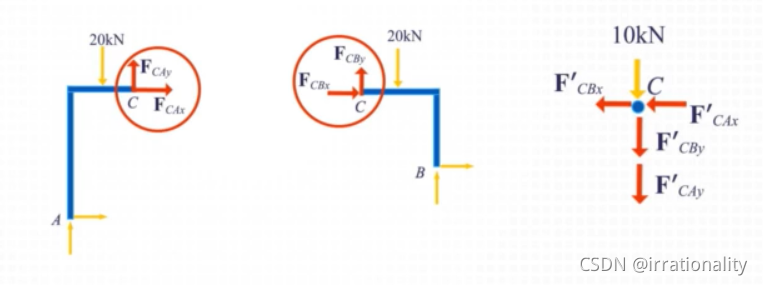

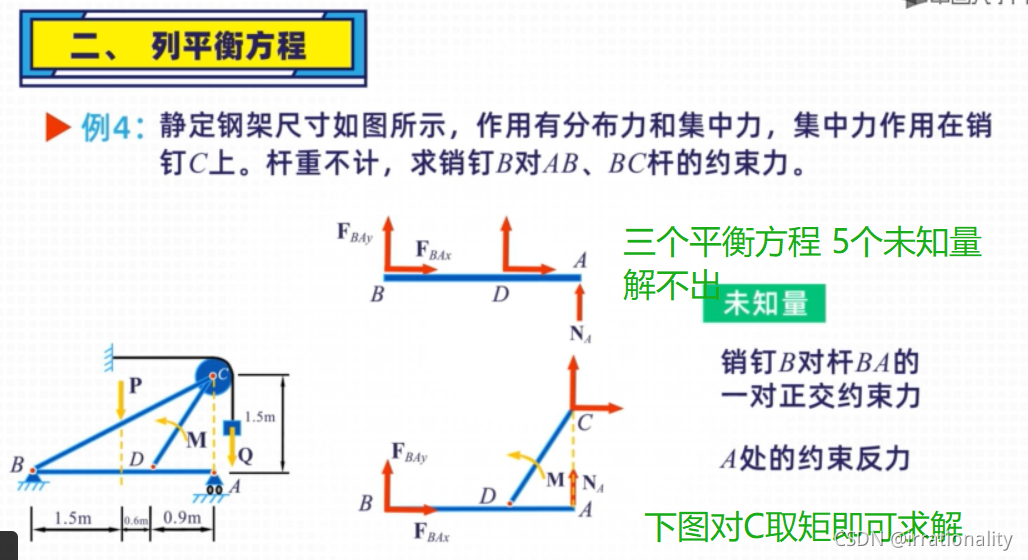

 一个集中力作用在销钉上，怎么理解呢？

 由于销钉受到作用力，则不能为两对大小相等，方向相反的约束反力

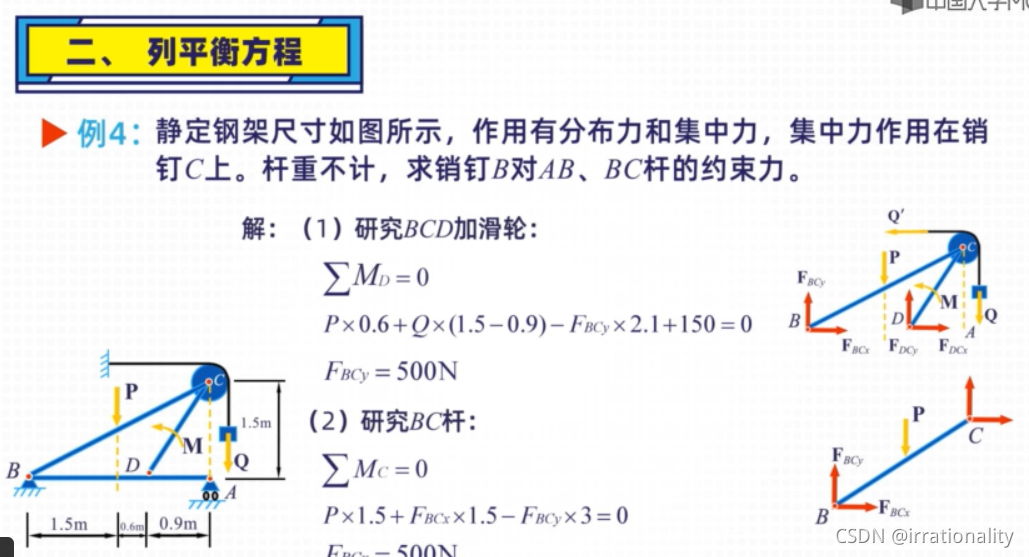

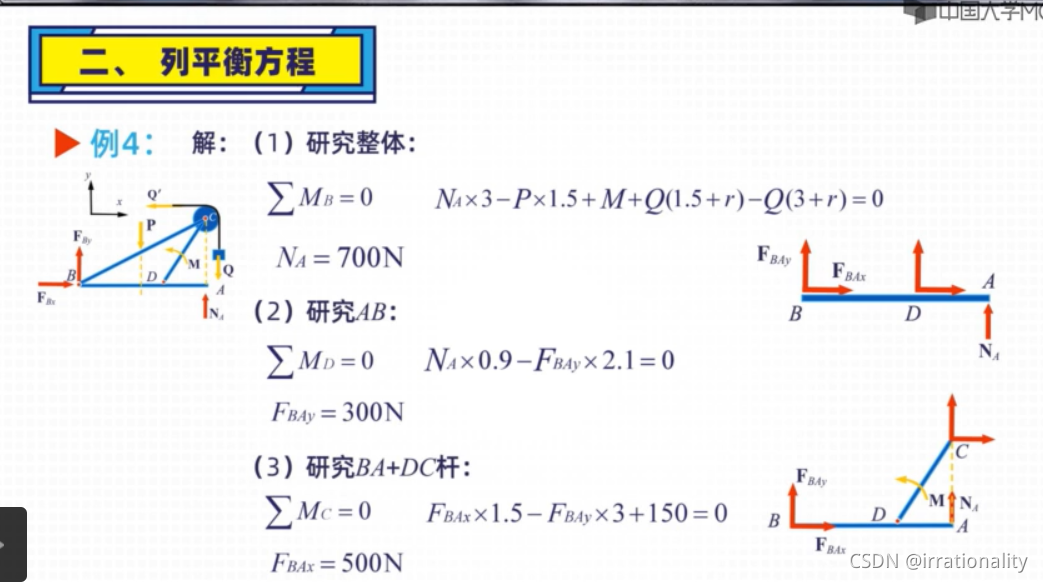

 2、+150是咋回事？（实质问题是M的理解！）

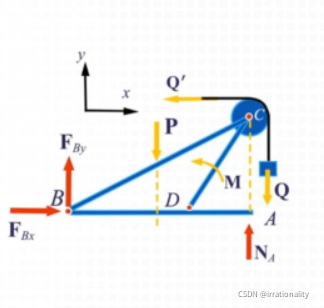

 注意这个图，对整体研究，B取矩，可以直接求解。

注意求力矩的时候，对滑轮处要考虑r，同时要随时注意M不要忽略。



   3、这个按照这个思路求不出来？？

可以直接对I取矩，先把FA算出来，然后就可以搞Fiy了！

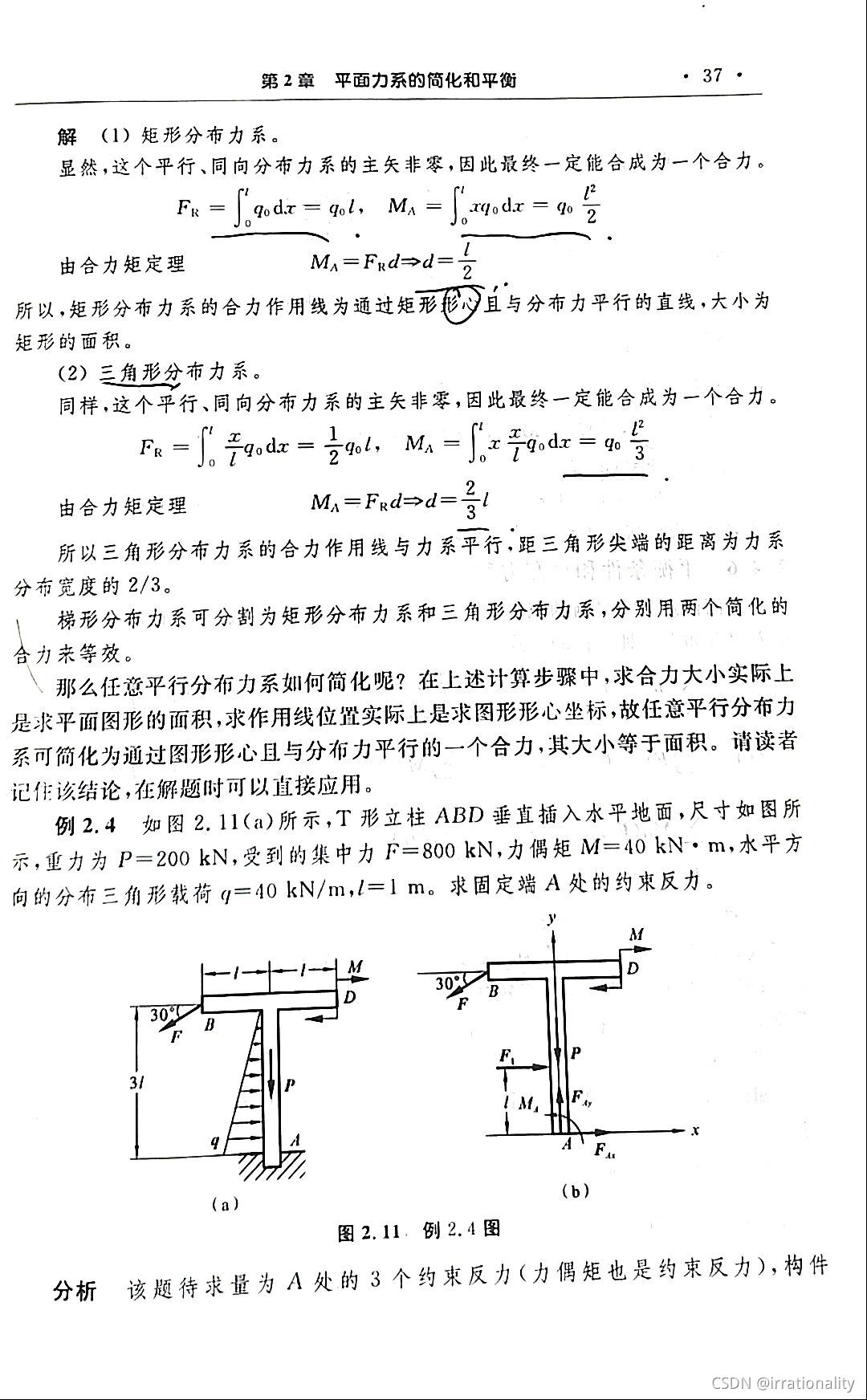

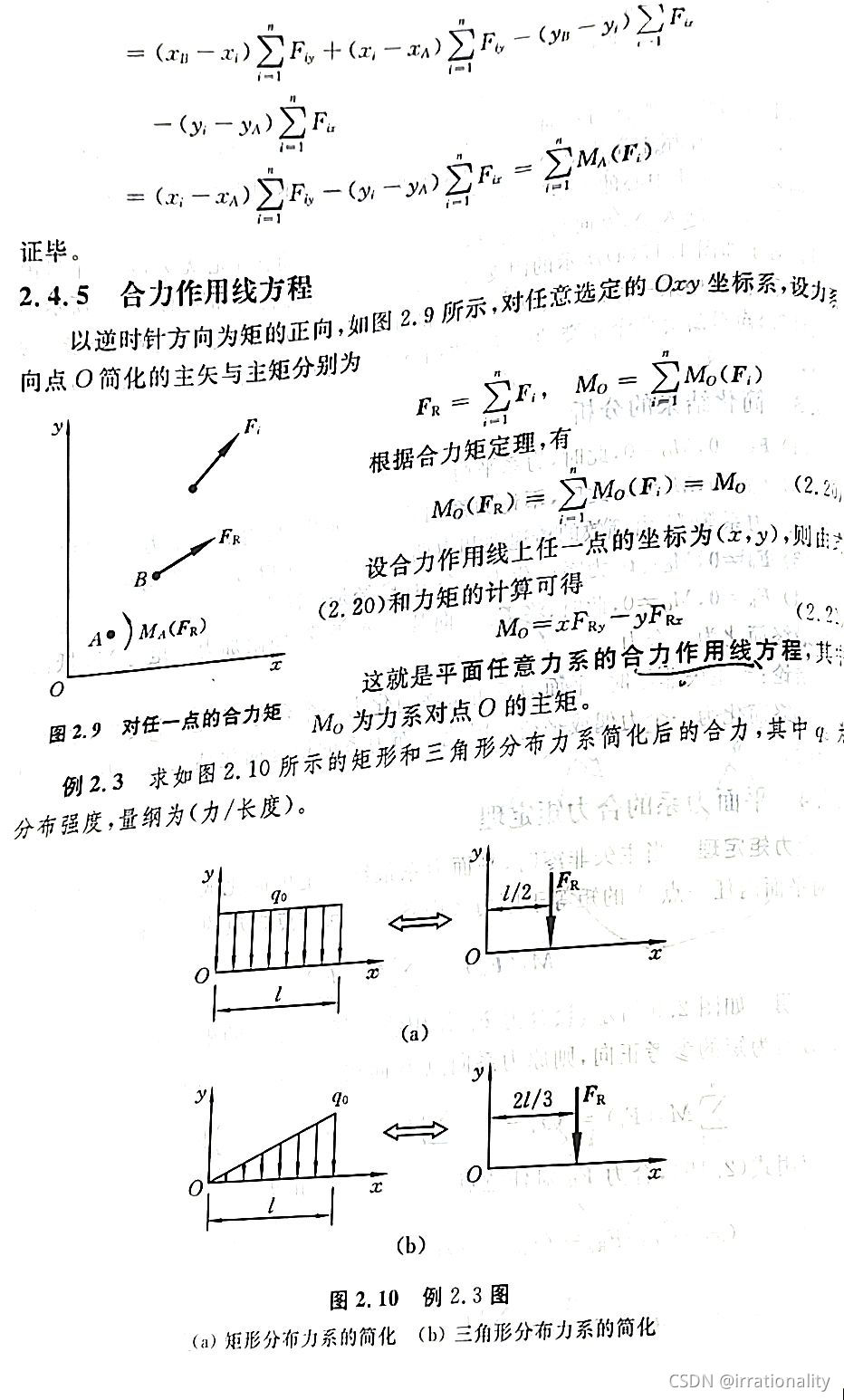

 4、这种一根柱子都有力矩吗？

有，这种是属于固定的结构。固定支座，必然会有MB。

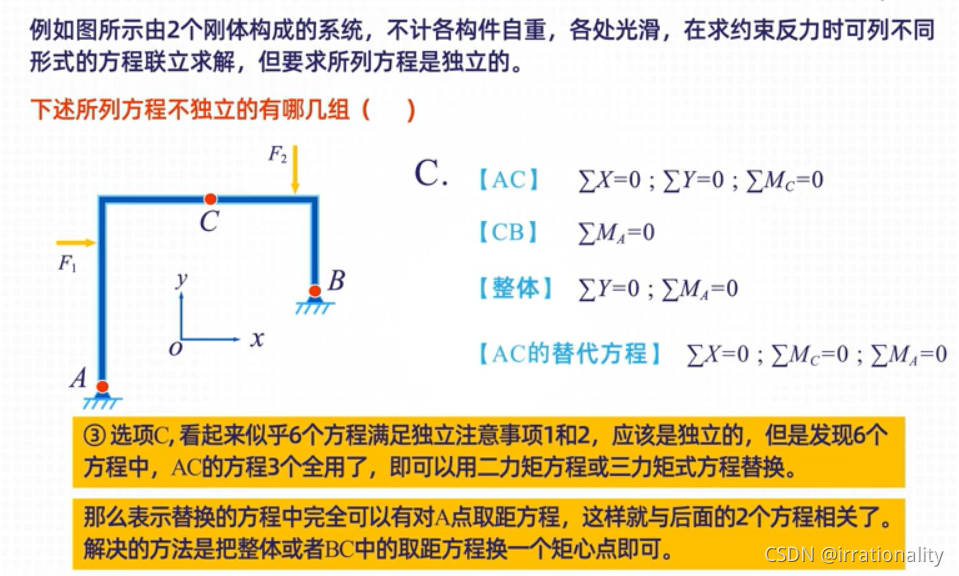

5、D为何可以等效替换为E ？



因为y方程只有两个是独立的，可以任意互换。

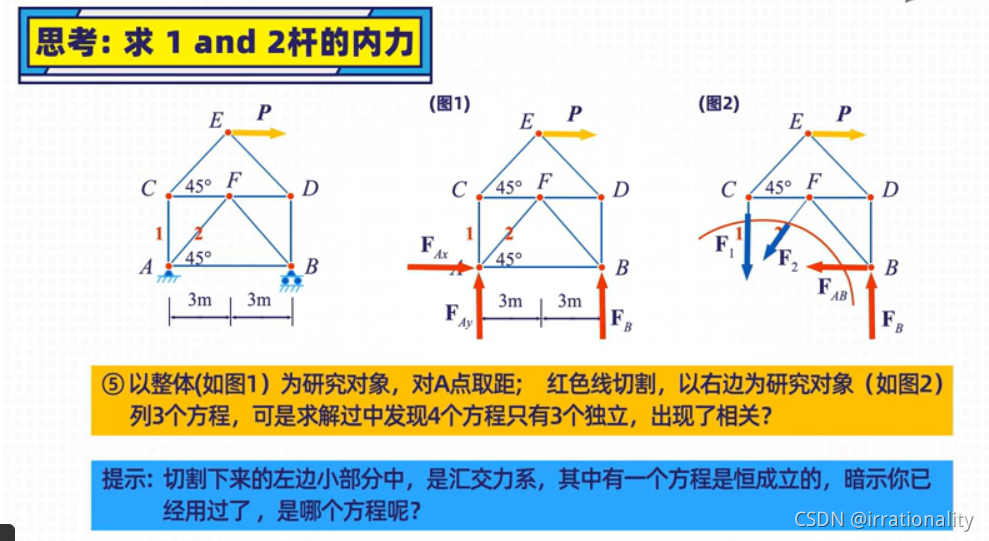

6、题中2杆是零力杆吗？为什么？

不是，因为作用力较多。除非FB是零力杆。
