一、需要IP65防护等级温湿度传感器的场景

在众多行业，温湿度监测设备的防护性能至关重要。食品加工行业的冷库及加工车间，为防止食品变质需保持低温高湿环境，在环境变化时易结露，水汽易侵蚀传感器，损坏其内部元件。冷藏运输中，冷链车及仓库装卸区温湿度波动频繁，雨水、冲洗操作易使传感器接触水分。药品行业的仓库与制药车间，严格的温湿度控制要求下，清洁消毒时的水汽及药品生产过程中的液体操作，都会威胁传感器性能。养殖业的鸡舍等场所，定期冲洗消毒导致水花四溅，腐蚀传感器，影响其正常工作。此外，工业制造中的无尘车间、仓库管理，农业领域的温室大棚、养殖场，以及气象、国防、科研、邮电、化工、环保、医药、宾馆、粮食仓储、暖通空调等领域，均对温湿度传感器的防护性能有较高要求。

食品加工行业

冷库环境 ：冷库是食品加工行业常见的存储场所，用于存储肉类、海鲜、水果、蔬菜等各类食品原材料。低温高湿度的环境容易导致温湿度传感器表面结露，而冷库中还可能因为货物的进出、人员走动等因素，产生水汽的波动，甚至可能出现少量水渍飞溅到传感器上。如果传感器的防水等级不够，这些水汽和水渍就会进入传感器内部，损坏电子元件，导致传感器失灵或测量数据不准确，进而影响对冷库内温湿度的实时监测和控制。
食品加工车间冲洗 ：在食品加工过程中，为了保证食品卫生，加工车间需要定期进行冲洗消毒。在冲洗过程中，大量的水会喷洒到车间的各个角落，包括温湿度传感器所安装的位置。此时，温湿度传感器如果不能达到 IP65 以上防护等级，水就会通过传感器的外壳缝隙进入内部，造成传感器损坏，影响车间内温湿度监测的连续性和准确性，不利于食品加工过程中对温湿度的严格控制。

冷藏运输行业

冷链运输车辆 ：在运输过程中，冷链车辆需要保持一定的低温和湿度环境，以保证货物的新鲜度和质量。车辆在行驶过程中，会遇到各种复杂的路况和天气条件，如雨天行驶时，雨水可能会通过车厢的缝隙溅到温湿度传感器上；或者在清洗车辆时，高压水枪冲洗车厢内部，也可能会使水接触到传感器。如果温湿度传感器没有良好的防水性能，就会导致传感器故障，影响对车厢内温湿度的监测和调节，从而影响冷链运输的货物质量。
冷藏仓库装卸区 ：冷藏仓库的装卸区是货物进出频繁的地方，当货物进出时，为了保证卸货的便捷性，库门需要经常开启。这会导致装卸区的温湿度与外界环境差异较大，容易在货物表面和周围产生冷凝水。同时，装卸过程中可能会有水渍、冰渣等溅到温湿度传感器上。因此，温湿度传感器需要具备防水功能，以防止水渍进入内部损坏元件，确保装卸区温湿度数据的准确监测。

药品行业

药品仓库 ：药品的存储对温湿度有严格的要求，以保证药品的有效性和稳定性。药品仓库通常需要保持一定的湿度范围，以防止药品吸潮或干燥失效。但由于仓库内人员进出、货物搬运等原因，可能会导致空气中的水汽波动，甚至在仓库的某些区域出现水汽凝结的情况。此外，仓库的清洁和消毒工作也需要使用水或其他液体，这些液体可能会接触到温湿度传感器。因此，温湿度传感器必须具备防水功能，防止水汽进入内部影响测量精度，确保药品存储环境的温湿度得到有效监控。
制药车间 ：在制药生产过程中，很多环节需要精确控制温湿度，如药品的干燥、结晶、包装等工序。制药车间内可能会使用大量的水或溶液进行生产操作，如在喷雾干燥过程中，会产生大量的水雾；在清洗设备时，也可能会有水溅到周围环境。这些水雾和水溅如果接触到温湿度传感器，就会对其造成损坏。所以，温湿度传感器的防水性能对于制药车间的温湿度监测和药品生产质量的保证至关重要。

养殖行业

养殖鸡舍冲洗 ：在养鸡场，为了保持鸡舍的清洁卫生，需要定期对鸡舍进行冲洗消毒。冲洗过程中，大量的水流会喷洒到鸡舍的墙壁、地面以及设备上，包括温湿度传感器。如果传感器不具备防水功能，水流会迅速进入传感器内部，导致其损坏，从而无法正常监测鸡舍内的温湿度环境，影响鸡只的生长环境和健康状况。
养殖环境加湿与消毒 ：在养殖过程中，为了满足鸡只等家禽的生长需求，常常需要进行加湿操作，以维持适宜的空气湿度。同时，为了预防疾病，还会定期进行喷雾消毒。这些操作会使养殖环境中的水汽含量增加，空气中漂浮着大量的水雾和消毒液小颗粒，容易附着在温湿度传感器表面并进入内部。因此，温湿度传感器需要达到 IP65 以上防水等级，以防止水汽和消毒液的侵蚀，确保在复杂的养殖环境下能够长期稳定地工作，准确监测温湿度数据，保障养殖生产的顺利进行。

二、如何实现温湿度传感器的IP65防护等级

要以下是达到 IP65 防护等级的温湿度传感器设备的一些设计要点：

外壳设计

材料选择 ：可采用铸铝外壳、铝合金外壳、不锈钢外壳等坚固耐用的材料，这些材料具有良好的强度和耐腐蚀性，能够抵御外界环境的侵蚀，同时也能对内部的传感器元件起到很好的保护作用。
密封结构 ：外壳的接缝处、传感器的安装孔等部位都需要进行严格的密封处理。可使用 EPDM 或硅橡胶等材料的密封圈、密封垫，确保这些部位能够紧密贴合，防止灰尘和水分从缝隙中进入。
整体成型 ：如果可能，尽量采用整体成型的外壳，减少拼接和缝隙，进一步提高外壳的密封性和防护性能。

传感器设计

选择合适的传感元件 ：采用具有较好耐湿性和稳定性的温湿度传感元件，如一些采用聚合物薄膜电容式湿度传感器，其具有良好的线性度和长期稳定性，对环境湿度变化敏感，且在一定湿度范围内能保持性能稳定。
增加过滤保护 ：在湿度传感器的外部增加过滤装置，如过滤网、过滤膜等，可有效阻挡灰尘、颗粒物等杂质进入传感器内部，防止其对传感元件造成污染或损坏，影响测量精度和响应速度。
电路防护 ：对传感器的电路部分进行防护处理，如采用密封的电路板、使用防水胶等，防止水分侵入电路，造成短路或损坏。

防水透气设计

防水透气膜应用 ：在传感器的透气部位使用防水透气膜，如 ePTFE 防水透气膜，这种材料具有独特的微孔结构，既能允许水蒸气通过，使传感器能够准确测量环境湿度，又能有效阻止液态水、灰尘等杂质进入传感器内部，达到防水透气的目的。
透气通道设计 ：合理设计透气通道的形状和尺寸，确保通道的通畅性，同时避免通道过大而导致水分和灰尘进入。可在透气通道内设置防尘网、迷宫式结构等，进一步提高透气通道的防护性能。

其他方面

安装方式 ：提供合适的安装方式和配件，确保传感器在安装过程中能够保持良好的密封性。例如，采用壁挂式安装的传感器，其安装支架和外壳之间应有良好的密封措施；管道式安装的传感器，其连接部位应紧密贴合，防止气体或液体泄漏。
测试与验证 ：在生产过程中，对温湿度传感器进行严格的 IP65 防护等级测试，包括防尘测试、防水测试等，确保产品能够满足 IP65 的防护要求。通过模拟实际使用环境中的各种恶劣条件，如高压喷水、灰尘浸泡等，对传感器进行测试，以验证其防护性能的可靠性和稳定性。

三、SE72系列温湿度传感器的特性及高防护等级实现

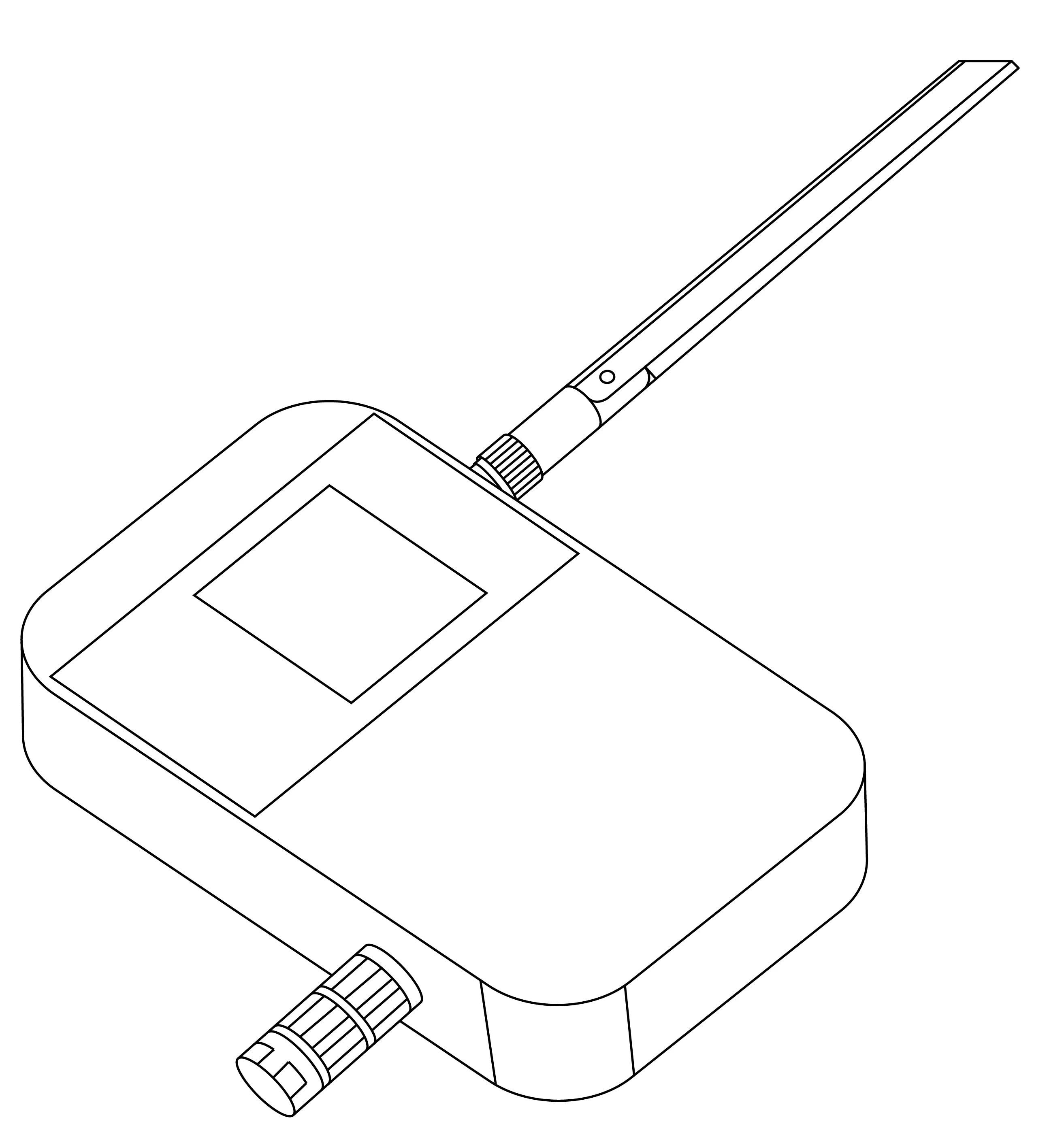

门思科技的SE72系列温湿度传感器具备IP65防护等级，采用了独立开注塑模具设计外壳，确保外壳与传感器契合良好，达到密封效果。传感器内部采用PE结构实现防水透气性能，既阻止水分进入，又保证湿度测量准确性。其主要特点还包括：采用LoRaWAN传输方式，信号稳定且传输距离远，适用于复杂环境；电池供电、低功耗液晶显示屏，工作周期0.5小时可连续运行8-10年；温度精度±0.3℃，湿度精度±3%RH，分辨率可达0.01℃和0.1%RH；支持US902、AU915、AS923、EU868、EU433、CN470等多种LoRaWAN标准，兼容性更强。通过以上设计与技术应用，SE72系列在防护性能、测量精度和稳定性方面具有显著优势，能为各行业提供更可靠的温湿度监测解决方案。
