ZYNQ之路--初级开发流程介绍

        很多有玩过FPGA的老兄入手了ZYNQ，也明白什么PS+PL的开发方式，但是不知道开发ZYNQ究竟要怎么样做。本篇博客是本人阅读正点原子等开发资料的一些感悟，希望能让大家对ZYNQ的开发流程有一个更清楚的认识。

        ZYNQ开发流程

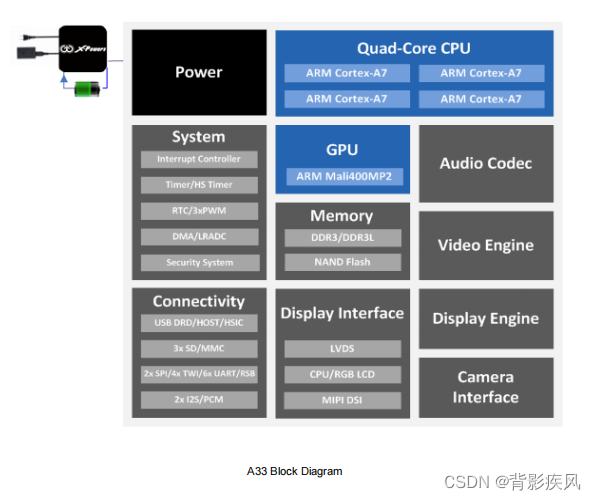

        ZYNQ类似于一个 单片机 + FPGA的结构，其实我觉得如果大家接触过一些 Soc就会更好地理解ZYNQ的作用，就例如全志A33这块Soc，它是一块ASIC，不可以通过编程来对芯片的硬件进行重设计的。

         我们可以看到，灰色部分的外设都是固定的，像什么摄像头接口，什么视频接口都是设计好的，定制化的好处就使得总体比较高效，制造成本也低；但是如果我要运用到其它场景下，比如说我需要多个摄像头，那这块芯片就不再适合了（硬件控制的上限就是前后两颗摄像头）

        而ZYNQ的意义相当于只给你定制的蓝色部分，也就是处理器内核，灰色的部分都可以通过FPGA实现，这让电子工程师们可以快速开发出各种各样有针对性的Soc；当然了，看过我第一篇博客的同学都知道，其实固定的硬核不止只有处理器内核，其实还有串口和内存控制器之类的外设，这其实是追寻一种固定和变化之间的平衡。

        咱们把话说回ZYNQ的开发上来。

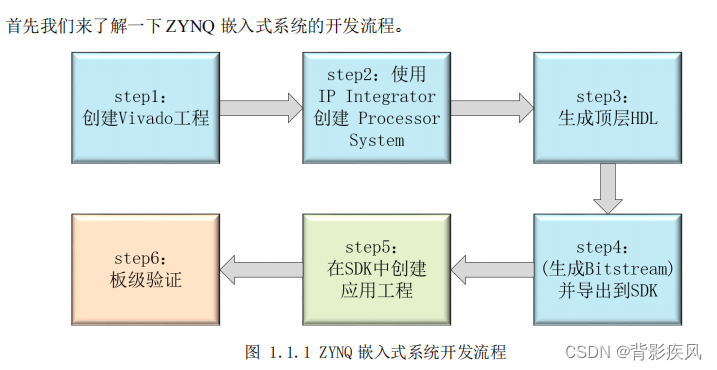

         ZYNQ的开发流程分为硬件和软件两部分，在SDK之前的属于硬件开发，也就是我们常说的PL部分的开发，而SDK后就属于软件部分的开发了，类似单片机，属于PS部分。当然现在最新的Vitis IDE已经取代了SDK，所以后半部分一般在SDK中进行。

        PL部分的开发包括对 嵌入式最小系统的构建，以及FPGA外设的设计两个方面。我觉得要转变的一个思维是，我们现在不是在开发一个什么SDRAM控制器，什么IIC协议控制器，我们在开发的是一个小型的微机系统！因此嵌入式最小系统的设计是我们的核心。

        首先，在IP INTEGRATOR中我们要创建BLOCK DESIGN。

        初学的我们总是会有疑惑，啊？IP 听说过，那个IP Catalog 也用过，这个 IP Integrator 是用来干嘛的呢？答案是用来进行  Embedded System Design ，也就是咱们常说的嵌入式系统设计。也就是咱们上面说的嵌入式最小系统的设计。

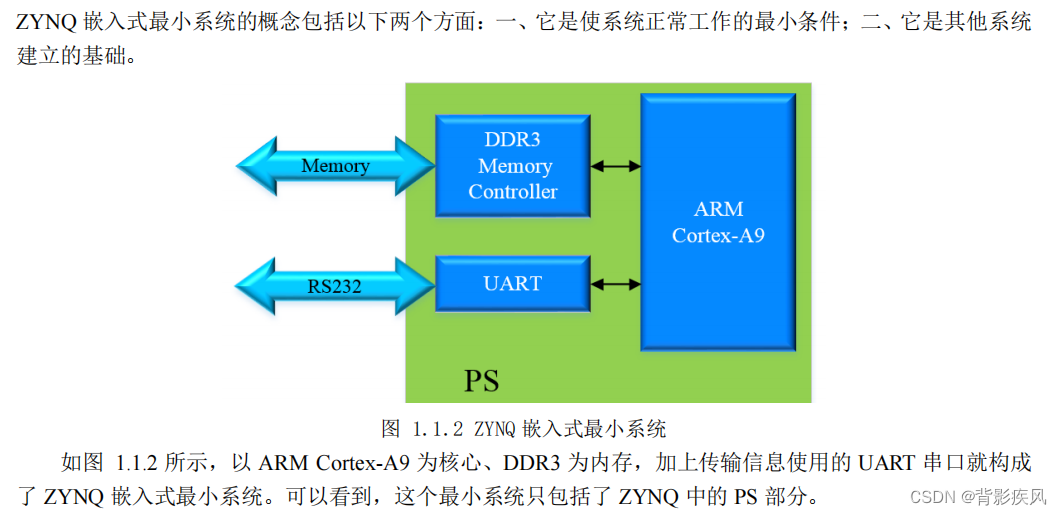

         大家可以看到，一个最小的系统其实不需要PL参与的，PL可以作为PS的一个外设使用，或者是自己做自己的事情，仅仅作为一个PL工作。既然是外设，当然是可用可不用的，毕竟咱们有好多的外设可以在Block Design 中直接配置使用，即下图绿色部分。



        配置好嵌入式系统后，咱们根据需要进行PL部分的设计。这里涉及一个问题，那就是PS和PL之间的数据传输方式有哪些，大家可以参考这篇博客。

1. 中断
2. IO方式：MIO EMIO GPIO
3. BRAM或FIFO或EMIF
4. AXI DMA：PS通过AXI-lite向AXI DMA发送指令，AXI DMA通过HP通路和DDR交换数据，PL通过AXI-S读写DMA的数据。
5. 等等。。。

        可以看出，其实两个部分的交互方式还是很多的，以后咱们遇到一个说一个。

        在Vivado端完成对嵌入式系统的设计后，我们就要进入Vitis IDE 端进行软件的开发。

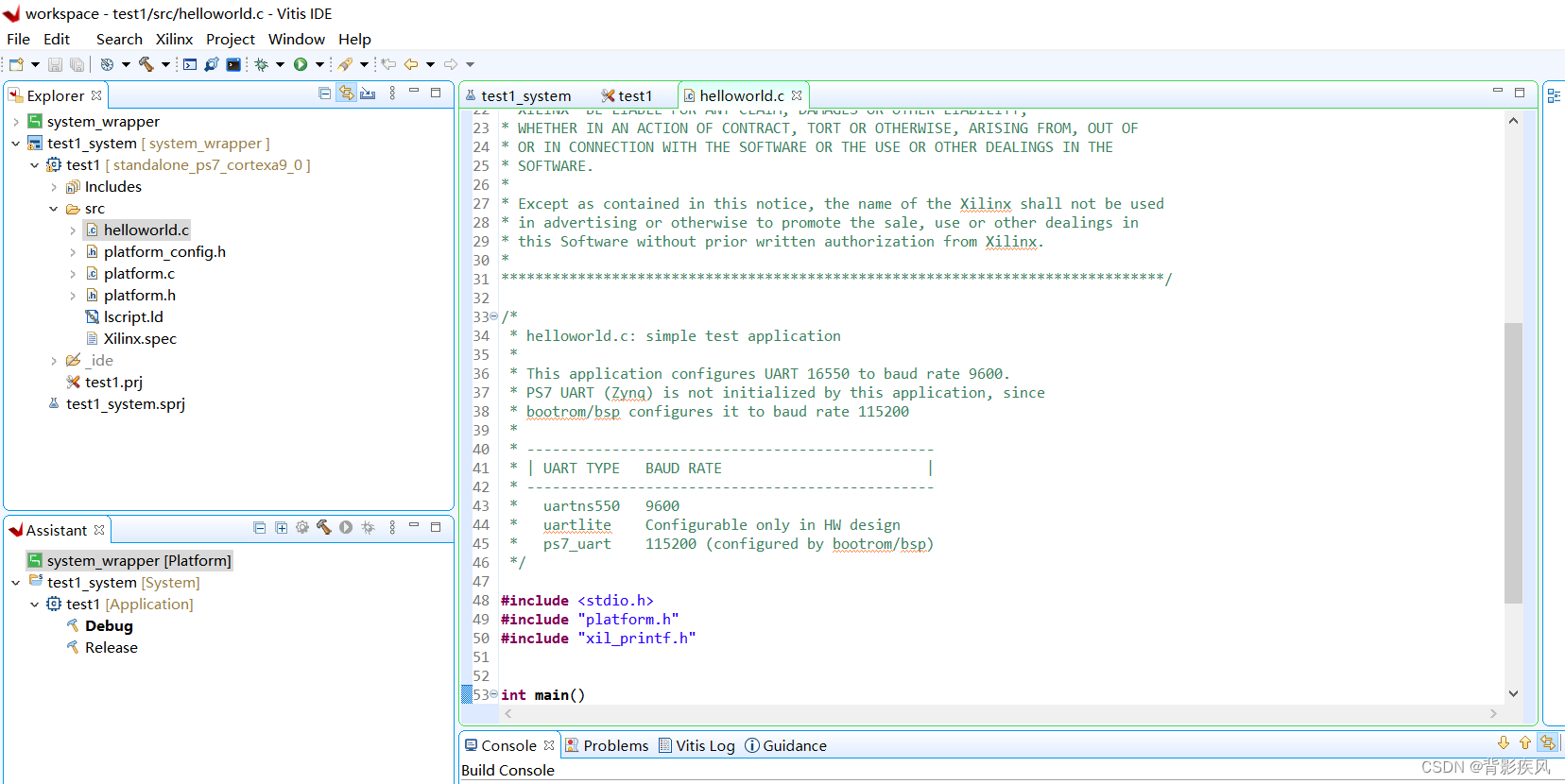

        Vitis IDE的下载和使用大家可以参考这篇博客 ，简单来说流程一般是：新建一个工程，选择Platform ，也就是我们之前在Vivado中生成的 XSA文件，然后添加文件，进行开发。我相信使用过Keil 5的同学们应该心中对文件目录结构应该更胸有成竹，Src文件夹中存放的是源文件。

        代码编写完之后是编译，编译完就是下载了。不过这里要注意以下，如果我们使用了PL的资源，那么在下载软件编译生成的 elf 文件之前，需要先下载硬件设计过程中生成的 bitstream 文件，对 PL 部分进行配置。

        最后就是验证工作了，上述的流程是普通的ZYNQ开发流程；玩的花一点的同学可能是直接上Linux操作系统，这部分等后面我接触到了再说吧！

        其实我觉得ZYNQ入门简单，精通的话需要大量的知识储备，但也不是不可能，开发ZYNQ相比于做单片机开发肯定路子会更广一些，向上可以做IC设计，向下嵌入式、单片机什么的工作也能胜任。

        我个人悟到的学习技巧就是多上板实验，多做项目，不要一直纠结代码是不是你写的之类的问题，人类发展不能总是从造轮子开始。等我们熟练了这些技术再去底层，再去创新，这样才是一个正常的路线。

        谢谢各位的收看，万分感谢！
