一、实验介绍

1. 实验内容

本实验将学习高斯模糊。

2. 实验要点

高斯模糊图像
使用高通滤波器测试性能

3. 实验环境

Python 3.6.6
numpy
matplotlib
cv2

二、实验步骤

import numpy as np
import matplotlib.pyplot as plt
import cv2

# 读入图像
image = cv2.imread('brain.png')

# 制作图像副本
image_copy = np.copy(image)

# 将颜色更改为RGB（从BGR）
image_copy = cv2.cvtColor(image_copy, cv2.COLOR_BGR2RGB)

# 转换为灰度用于过滤
gray = cv2.cvtColor(image_copy, cv2.COLOR_RGB2GRAY)

# 创建高斯模糊图像
gray_blur = cv2.GaussianBlur(gray, (9, 9), 0)

# 高通滤波器

# 3x3 Sobel滤波器用于边缘检测
sobel_x = np.array([[-1, 0, 1],
                    [-2, 0, 2],
                    [-1, 0, 1]])

sobel_y = np.array([[-1, -2, -1],
                    [0, 0, 0],
                    [1, 2, 1]])

# 使用filter2D过滤原始和模糊的灰度图像
filtered = cv2.filter2D(gray, -1, sobel_x)

filtered_blurred = cv2.filter2D(gray_blur, -1, sobel_y)

retval, binary_image = cv2.threshold(filtered_blurred, 50, 255, cv2.THRESH_BINARY)

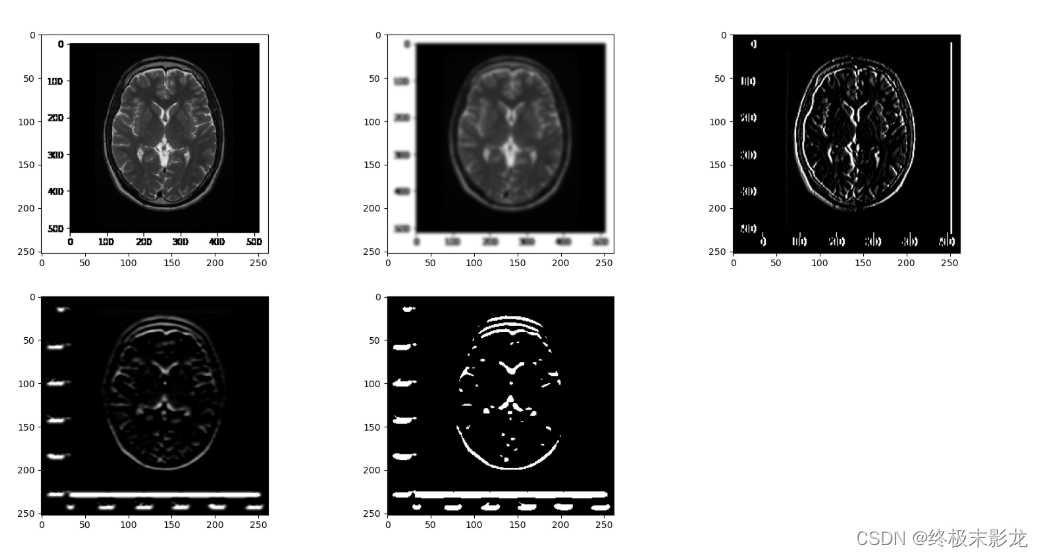

p1 = plt.figure()

ax0 = p1.add_subplot(2, 3, 1)
plt.imshow(gray, cmap='gray')

ax1 = p1.add_subplot(2, 3, 2)
plt.imshow(gray_blur, cmap='gray')

ax2 = p1.add_subplot(2, 3, 3)
plt.imshow(filtered, cmap='gray')

ax3 = p1.add_subplot(2, 3, 4)
plt.imshow(filtered_blurred, cmap='gray')

ax4 = p1.add_subplot(2, 3, 5)
plt.imshow(binary_image, cmap='gray')

plt.show()
