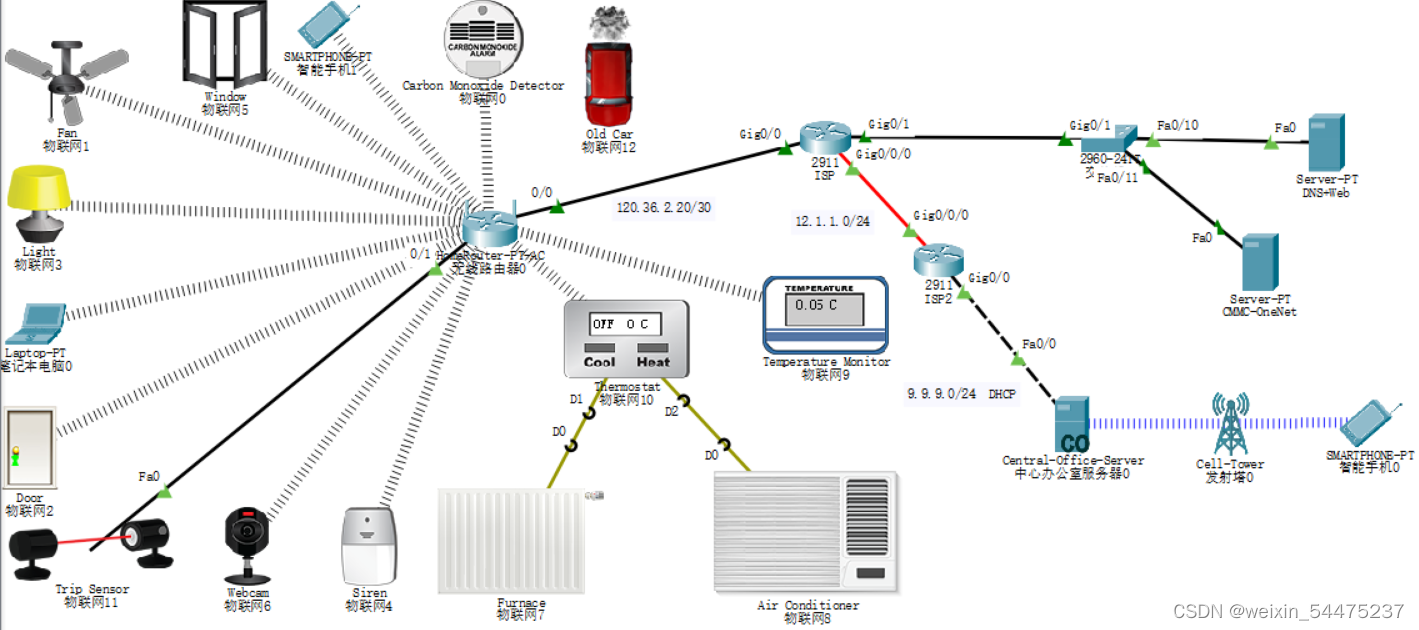

  ISP

Router(config)#hostname ISP

ISP(config)#interface GigabitEthernet0/1
ISP(config-if)#ip address 218.85.157.254 255.255.255.0
ISP(config-if)#no shutdown

ISP(config)#interface GigabitEthernet0/0
ISP(config-if)#ip address 120.36.2.22 255.255.255.252
ISP(config-if)#no shutdown

ISP(config)#ip dhcp pool 120
ISP(dhcp-config)#network 120.36.2.20 255.255.255.252
ISP(dhcp-config)#default-router 120.36.2.22

ISP(config)#interface GigabitEthernet0/0/0
ISP(config-if)#ip address 12.1.1.1 255.255.255.0
ISP(config-if)#no shutdown

ISP(config)#ip route 9.9.9.0 255.255.255.0 12.1.1.2

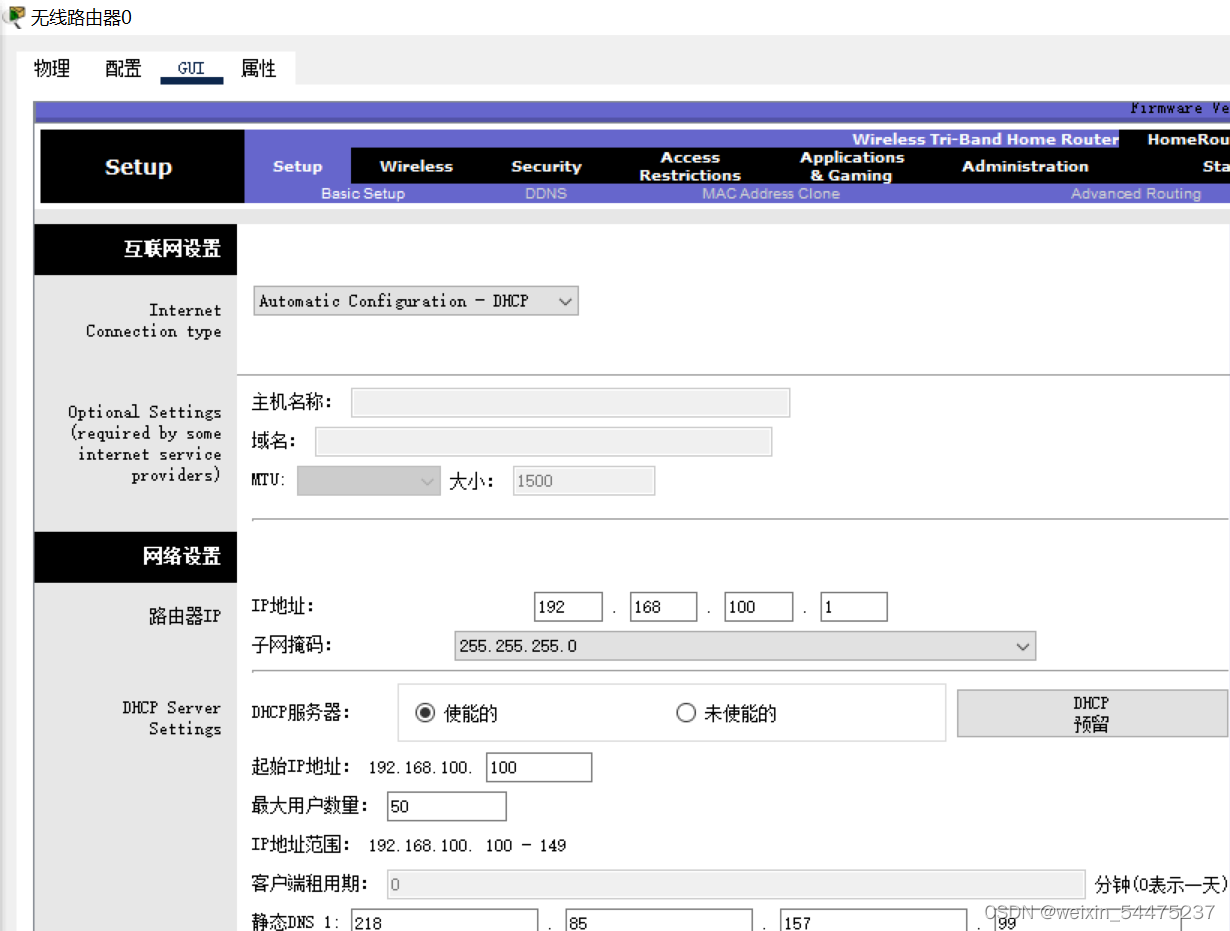

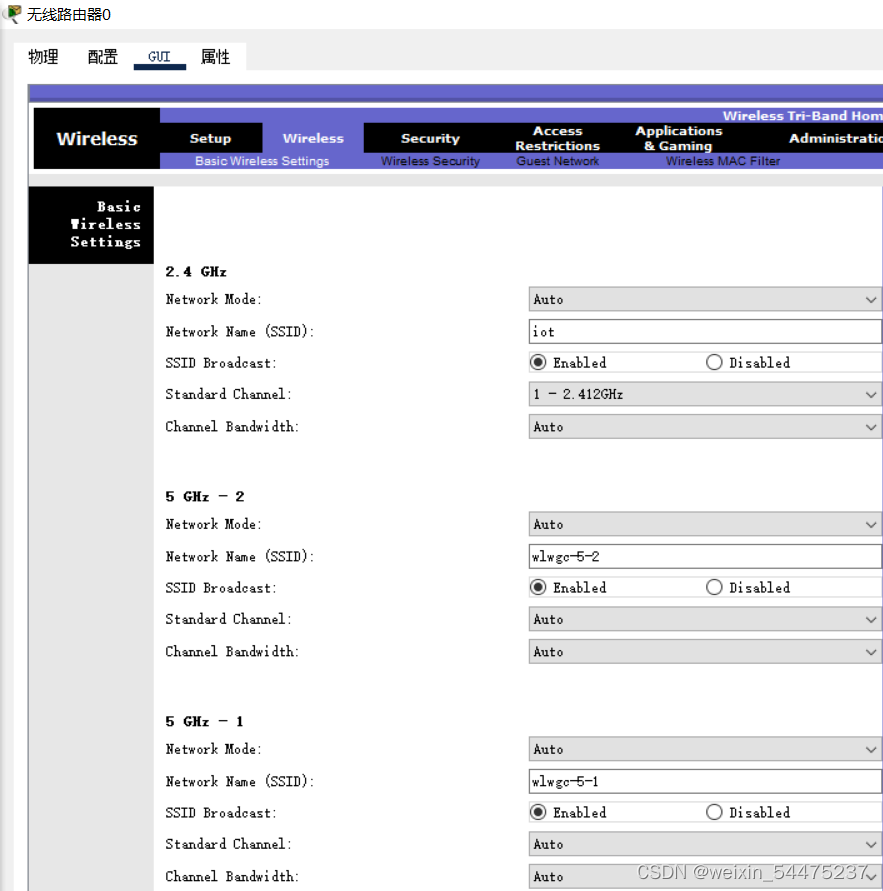

家用路由器配置

密码自己设置就好了 ,我把所有的家用物联网设备全都加到了WiFi名为iot上。

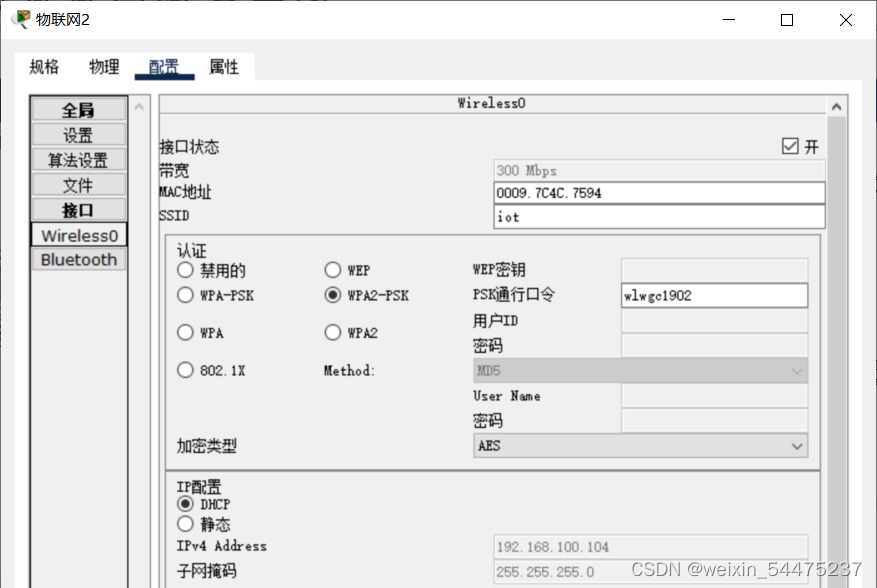

所有物联网设备都按照这个配置,连wifi DHCP

 ISP2

Router(config)#host ISP2
ISP2(config)#interface GigabitEthernet0/0/0
ISP2(config-if)#ip address 12.1.1.2 255.0.0.0
ISP2(config-if)#ip address 12.1.1.2 255.255.255.0
ISP2(config-if)#no shutdown

ISP2(config)#interface GigabitEthernet0/0
ISP2(config-if)#ip address 9.9.9.254 255.0.0.0
ISP2(config-if)#ip address 9.9.9.254 255.255.255.0
ISP2(config-if)#no shutdown

ISP2(config-if)#ip dhcp pool 9
ISP2(dhcp-config)#network 9.9.9.0 255.255.255.0
ISP2(dhcp-config)#defa
ISP2(dhcp-config)#default-router 9.9.9.254

ISP2(config)#ip route 218.85.157.0 255.255.255.0 12.1.1.1



这3个设备的服务商我都命名为wlwgc。

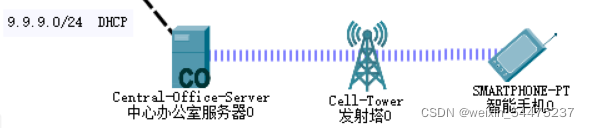

中心办公室服务器0: 主干网DHCP,发射塔IP:8.8.8.254

发射塔0:选择 PT-CELL-NM-3G/4G 模块

 智能手机0:DHCP 连接 3G/4G

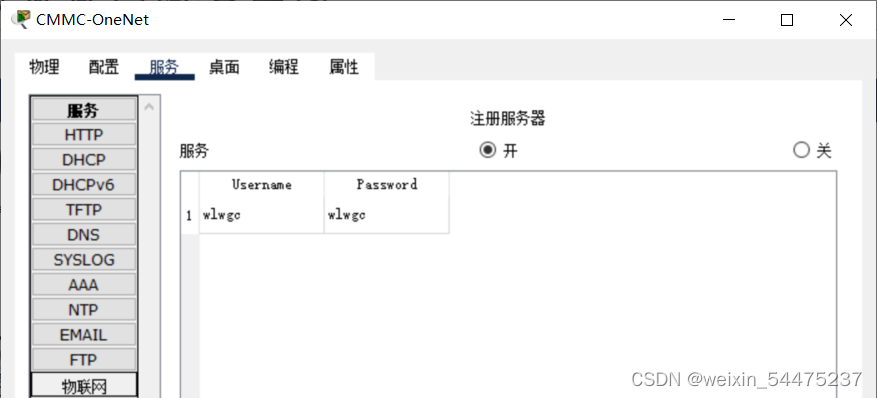

 打开iot开关 ,这里的wlwgc是我做好的。

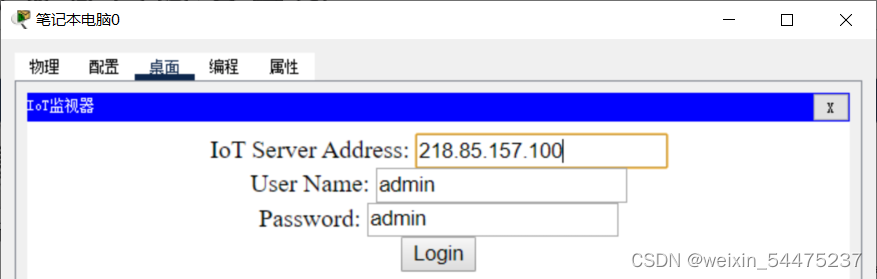

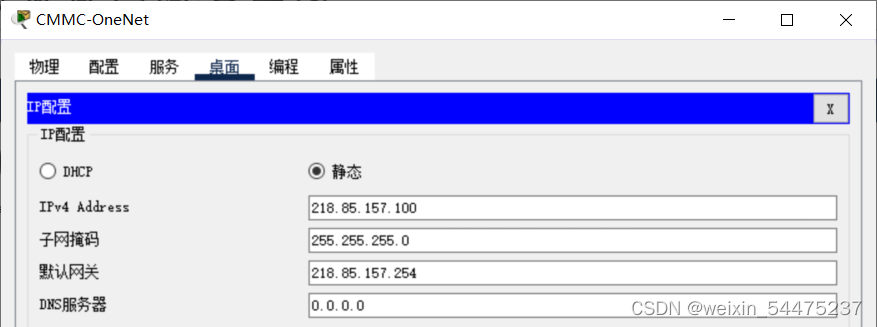

打开手机iot监视器登录IP为218.85.157.100。

会提示Don't have an IoE account? Sign up now

改用户名和密码为wlwgc

 然后登录就会出现所有连接上WiFi的物联网设备

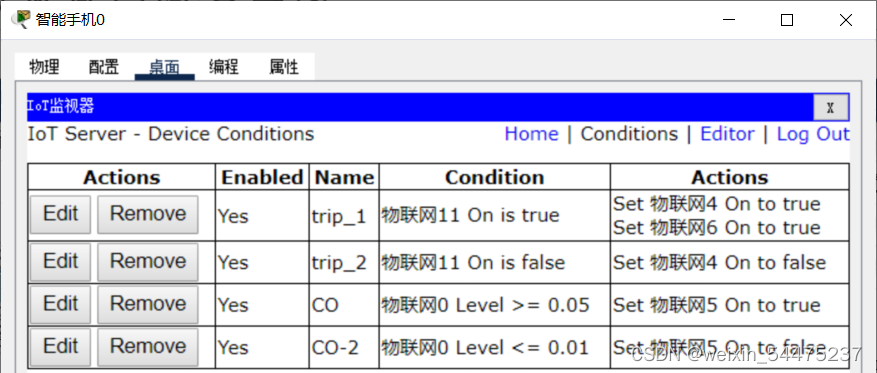

配置各个设备智能联动,(Alt+鼠标可以对物联网设备有各种各样的效果,自己试)

我设置了红外传感器(11)感应到东西后打开监控(6),打开报警器(4)。感应不到时关闭报警

一氧化碳检测器(0) 感应数值>=0.05开窗户。数值<=0.01关窗户

大家还可以自己配置配置各种联动。比如红外检测到人(别管是人是鬼),关门关窗,打开制热,打开监控,打开报警器,打开汽车排放尾气,和陌生人鱼死网破

大家如果觉得写的还行,就给我点个赞呗!你的鼓励就是对我最大的帮助!
