vtsSetInterconnectionMode - 设置VT7001的电源输出模式

功能：设置电源模块VT7001的三个可能电源和两个电源输出的互连模式。

注意：此函数不能在任何CAPL处理程序例程或ECU节点中调用。它只能在测试模块的MainTest方法上下文中调用；使用在测量开始时的测试模块设置初始状态。

Target：目标通道变量空间名称，例如：VTS::PowerSupply

Mode：连接模式。

Value	Enum	Short Description
0	eVTSInterconnectionModeSupInt	内部电源供电 (mode supint)
1	eVTSInterconnectionModeSup1	电源Supply 1供电 (mode sup1)
2	eVTSInterconnectionModeSup2	电源Supply 2供电 (mode sup2)
3	eVTSInterconnectionModeSupIntSup1	OUT1和OUT2的两个独立电源：内部电源和电源1(mode supint_sup1)
4	eVTSInterconnectionModeSupIntSup2	OUT1和OUT2的两个独立电源：内部电源和电源2 (mode supint_sup2)
5	eVTSInterconnectionModeSup1SupInt	OUT1和OUT2的两个独立电源：电源1和内部电源 (mode sup1_supint)
6	eVTSInterconnectionModeSup1Sup2	OUT1和OUT2的两个独立电源: power supply 1 and power supply 2 (mode sup1_sup2)
7	eVTSInterconnectionModeSup2SupInt	OUT1和OUT2的两个独立电源: power supply 2 and internal power supply (mode sup2_supint)
8	eVTSInterconnectionModeSup2Sup1	OUT1和OUT2的两个独立电源: power supply 2 and power supply 1 (mode sup2_sup1)
9	eVTSInterconnectionModeSupSeries	电源1和电源2串联连接 (sup_series)
10	eVTSInterconnectionModeSupParallel	电源1和电源2并联 (sup_parallel)

返回值：

0：成功重置目标通道最大和最小值

-1：调用错误

-2: 调用命令的命名空间不存在、不是有效的VT系统命名空间或不支持此命令。

-3: 指定的模式无效

-4: 未在测试模块的主方法上下文中调用该函数。因此，不可能等到从VT系统接收设置。否则，呼叫成功，但不确定呼叫返回时是否已接管设置。

Demo演示

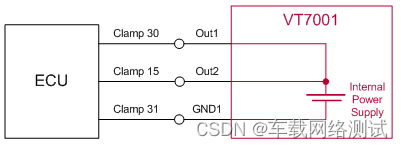

内部电源单元提供电力，并且ECU连接到OUT1（KL30）、OUT2（KL15）和GND1（KL31）。在本例中，内部电源单元的通道名为“IntSupply”，两个输出通道名为为“Clamp30”和“Clamp15”，VT7001模块名为“PowerSupply”。

InternalPowerSupply ()
{
   // 将模式设置为仅一个电源->内部电源
   vtsSetInterconnectionMode("VTS::PowerSupply", eVTSInterconnectionModeSupInt);

   // 设置电压 12.0 V
   vtsSetRefVoltageMode("VTS::IntSupply", 1);
   @sysvar::VTS::IntSupply::RefVoltage = 12.0;

   // 打开两个输出
   @sysvar::VTS::Clamp30::Active = eVTSOutputModeActive;
   @sysvar::VTS::Clamp15::Active = eVTSOutputModeActive;

   //通过卡箍15测量ECU消耗的电流
   //2秒后（结果写入写入窗口）
   TestWaitForTimeOut(2000);
   write("ECU is consuming %fmA.", @sysvar::VTS::Clamp30::AvgCurrent);
}

vtsSetMaxCurrentMode -设置控制电压输出的模式

功能：设置控制电压输出的模式，以控制电源的最大输出电流。

Target：目标通道变量空间名称，例如：VTS::ExtSupply

Mode：连接模式。

Value	Short Description
0	最大电流控制电压输出未激活
1	恒定值，由相应的输出系统变量确定

Factor：根据定义的（使用系统变量或波形）电源最大电流值确定控制电压的系数。

电源最大电流*因数=控制电压

测量开始时，该系数的默认值为1.0。如果在没有因子参数的情况下调用函数，则保留当前设置的因子。

返回值：

0：成功重置目标通道最大和最小值

-1：调用错误

-2: 调用命令的命名空间不存在、不是有效的VT系统命名空间或不支持此命令。

-3: 指定的模式无效

-4: 未在测试模块的主方法上下文中调用该函数。因此，不可能等到从VT系统接收设置。否则，呼叫成功，但不确定呼叫返回时是否已接管设置。

Demo演示

在以下示例中，最大电流模式在VT7001模块的电源通道ExtSupply上激活。最大电流输出设置为10A。最后激活VT7001的输出Clamp30。为了设置10A的最大电流，例如，必须向电源提供5.0 V的控制电压。因此，必须使用系数0.5。

SetMaxCurrentMode ()
{
   // 将模式设置为仅一个电源->外部电源1
   vtsSetInterconnectionMode("VTS::PowerSupply", 1);

   // 用定值模式激活最大电流模式
   // 系数为0.5
   vtsSetMaxCurrentMode("VTS::ExtSupply", 1, 0.5);

   // 将电源设置为最大10A
   @sysvar::VTS::ExtSupply::MaxCurrent = 10.0;

   // 打开开关输出
   @sysvar::VTS::Clamp30::Active = 1;
}

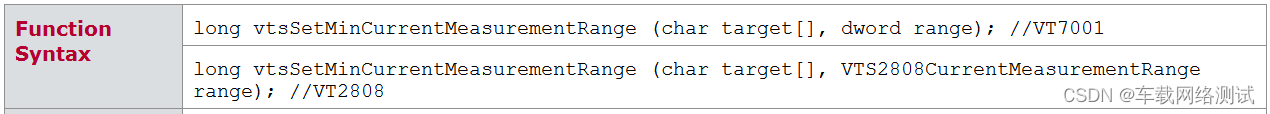

vtsSetMinCurrentMeasurementRange -设置VT7001模块自动测量范围转换时应使用的当前测量范围

功能：设置VT7001/VT2808模块自动测量范围转换应使用的当前测量范围。将不再使用低于范围参数中设置的范围的安培范围。这防止了在专用情况下的测量范围转换。即使未使用指定安培数的测量范围，这并不意味着无法进行测量。由于在这种情况下不使用最佳分流器，因此测量精度降低到手册给定值以下。使用的测量范围与最佳值的差异越大，精度越低。因此，应谨慎设置范围。

Target：目标通道变量空间名称，例如：VTS::ECUSupplyModule

Range：确定自动测量范围转换可切换到的范围。

Value	Enum	Short Description
0	eVTSCurrentMeasurementRange100uA	将使用所有测量范围。
1	eVTSCurrentMeasurementRange1mA	最低使用范围：100µA…1mA
2	eVTSCurrentMeasurementRange10mA	最低使用范围：1mA…10mA
3	eVTSCurrentMeasurementRange100mA	最低使用范围：10mA…100mA
4	eVTSCurrentMeasurementRange1A	最低使用范围：100mA…1A
5	eVTSCurrentMeasurementRange10A	最低使用范围：1A…10A
6	eVTSCurrentMeasurementRange100A	最低使用范围：10A…100A

返回值：

0：成功重置目标通道最大和最小值

-1：调用错误

-2: 调用命令的命名空间不存在、不是有效的VT系统命名空间或不支持此命令。

-3: 指定的模式无效

-4: 未在测试模块的主方法上下文中调用该函数。因此，不可能等到从VT系统接收设置。否则，呼叫成功，但不确定呼叫返回时是否已接管设置。

Demo演示

本示例显示了在负载接通之前，如何锁定高达100mA的测量范围进行测量

PerformMeasurementAtActivation()
{
   //准备VT7001模块（固定电压的外部电源
   //连接到PS1连接器）
   vtsSetInterconnectionMode( "VTS::ECUSupplyModule", eVTSInterconnectionModeSup1);

   //配置输出以使用大于100mA的电流测量范围
   //并等待应用设置。预期电流低于1A
   //因此不应进行测量范围转换。
   vtsSetMinCurrentMeasurementRange( "VTS::ECUSupply", eVTSCurrentMeasurementRange1A);
   TestWaitForTimeOut(50);

   // 激活电源输出
   @sysvar::VTS::ECUSupply::Active = 1;
   // 可以在不改变测量范围的情况下测量激活
}

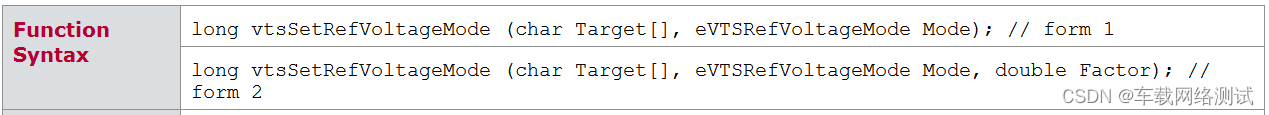

vtsSetRefVoltageMode -设置参考电压输出的模式

功能：设设置参考电压输出的模式，以控制电源的输出电压

Target：目标通道变量空间名称，例如：VTS::ExtSupply

Mode：

Value	Enum	Short Description
0	eVTSRefVoltageModeInactive	参考电压输出未激活
1	eVTSRefVoltageModeConstant	恒定值，由相应的输出系统变量确定
2	eVTSRefVoltageModeAnalogWaveForm	模拟波形；使用LoadWFVoltage加载，然后使用StartStimulation启动

返回值：

0：成功重置目标通道最大和最小值

-1：调用错误

-2: 调用命令的命名空间不存在、不是有效的VT系统命名空间或不支持此命令。

-3: 指定的模式无效

-4: 未在测试模块的主方法上下文中调用该函数。因此，不可能等到从VT系统接收设置。否则，呼叫成功，但不确定呼叫返回时是否已接管设置。

Demo演示

为了输出导致所需输出电压VOut的控制电压（V_Control），VT7001必须知道电源因数。

下面示例中，外部电源的因数为0.1，期望的输出电压V_Out为15V。

为了获得所需的输出电压（V_Out），VT7001自动计算并设置控制电压（V_Control）（1.5 V=15*0.1），从而产生15 V的输出电压。

SetRefVoltageMode ()
{
   // 将模式设置为仅一个电源->外部电源1
   vtsSetInterconnectionMode("VTS::PowerSupply", eVTSInterconnectionModeSup1);

   // 外部电源的因数0.1传输至VT7001
   vtsSetRefVoltageMode("VTS::ExtSupply", eVTSRefVoltageModeConstant, 0.1);

   //下面的线将输出电压设置为15V，
   //VControl（1.5 V）用给定的系数自动计算
   @sysvar::VTS::ExtSupply::RefVoltage = 15;

   // 打开输出开关
   @sysvar::VTS::Clamp30::Active = eVTSOutputModeActive;
}

vtsSerialSetOnErrorHandler -设置在发送或接收操作期间发生错误时发出通知的回调

功能：设置在发送或接收操作期间发生错误时发出通知的回调。

set回调必须具有以下签名：void＜OnSerialError＞（dword errorFlags）

Target：目标通道变量空间名称，例如：VTS::ExtSupply

onErrorCallback：CAPL回调函数名

返回值：

0：成功重置目标通道最大和最小值

-1：非特定错误

-2: 调用命令的命名空间不存在、不是有效的VT系统命名空间或不支持此命令。

-3: 传递的回调没有所需的签名。

Demo演示

为了输出导致所需输出电压VOut的控制电压（V_Control），VT7001必须知道电源因数。

下面示例中，外部电源的因数为0.1，期望的输出电压V_Out为15V。

为了获得所需的输出电压（V_Out），VT7001自动计算并设置控制电压（V_Control）（1.5 V=15*0.1），从而产生15 V的输出电压。

RS232Init_Example ()
{
   //声明RS232通信的变量
   char stringToSend[20] = "Hello World !"; // 字符串发送
   byte sendBuffer[20];                     // 用于保存发送数据的字节数组
   byte receiveBuffer[20];                  // 定义接收buffer
   int i;                                   // 字符长度

   //注册RS232回调函数
   vtsSerialSetOnErrorHandler("VTS::ECUPowerSupply", "OnRS232Error");
   vtsSerialSetOnReceiveHandler("VTS::ECUPowerSupply", "OnRS232Receive");
   vtsSerialSetOnSendHandler("VTS::ECUPowerSupply", "OnRS232Sent");

   //配置串行端口，即用于与外部通信
   //ECU电源至9600波特，8个数据位，1个停止位，无奇偶校验
   vtsSerialConfigure("VTS::ECUPowerSupply", eVTSBaudRate9600, eVTSDataBitsEight, eVTSStopBitsOne, eVTSParityNone);

   // 打开串行端口，即与外部ECU电源通信
   vtsSerialOpen("VTS::ECUPowerSupply");

  // 短暂等待以确保应用了设置并且端口已就绪
   TestWaitForTimeOut(10);

   // 关闭串口
   vtsSerialClose("VTS::ECUPowerSupply");
}

VT7001作为VT系统的电源板卡，几乎所有的VT 系统都要选择该板卡，其重要性不言而喻，因此介绍的相关函数均有极大可能在自动化开发中使用，大家可以提前做个了解，后面真正使用的时候可以作为参考。
