数据库的E-R图作业练习

实验目的： 1．能够根据实际业务需求抽象出实体、实体的属性和实体的联系。 2．能够抽象业务所涉及的E-R图。 3．能够优化E-R图并形成用于数据库系统逻辑设计的全局E-R图。 4.能够将全局E-R图转换为有关系模式。

实验内容与要求： 在线销售助农产品系统的概念设计   A公司“积极响应国家号召，扶贫助农践行共同富裕”，现需要开发一套电子商务系统，用于在线销售助农产品。作为数据库设计人员，通过走访与跟班作业的方式，从农产品销售部和农产品管理部获得了如下业务信息。 1．农产品管理部的业务信息 农产品管理部负责管理销售的各类农产品。目前公司所有可供销售的农产品都记录在Excel表格中。 Excel表格中每条记录的主要内容包括：农产品名称、农产品类别、农产品价格、供应农户、上一次购入时间、农产品的详细信息、农产品的缩略图。其中，农产品类别包括水果、蔬菜和禽畜等。农产品的缩略图为jpg或png类型的图片。 2．农产品销售部的业务信息 农产品销售部负责销售各类农产品并对每次销售的结果进行记录。目前公司所有销售结果都记录Excel表格中。 Excel表格中每条记录由三部分内容构成，分别是订单的基本信息、订单的购买人信息和订单中购买的农产品信息。 订单的基本信息包括：订单编号、订单的提交时间和订单的当前状态。其中，订单编号为17位数字，前8位为当前日期，后9位为按订单提交顺序生成的编码，该编号能够唯一标识每一条销售记录；订单提交时间精确到秒；订单状态包括：已提交、已发货、已完成等。 订单的购买人信息包括：购买人的姓名、购买人的性别、购买人的联系方式、购买人的电子邮箱。其中，购买人的联系方式统一存储了购买者的送货位置、邮政编码和购买人的手机号码。 订单的购买农产品信息包括：农产品的名称、农产品的类别、农产品的缩略图、农产品的购买数量、农产品的单价（元）。上述信息需与农产品管理部所记录的农产品信息对应。 请完成如下实验。 1．根据农产品管理部提供的业务信息，抽象电子商务系统中该部门的局部E-R图。要求绘制E-R图中实体、属性和实体的联系，并使用中文标注实体、属性和实体联系。（20分） 2．根据农产品销售部提供的业务信息，抽象电子商务系统中该部门的局部E-R图。要求绘制E-R图中实体、属性和实体的联系，并使用中文标注实体、属性和实体联系。（20分） 3．将两个局部E-R图整合成描述该公司电子商务系统的全局E-R图。重点关注合并过程中的各类冲突。（20分） 4.将全局E-R图转换为有关系模式。（20分） 评分说明：版面设计美观5分，如果出现页面乱，不得分；总结5分，不完整酌情扣分。

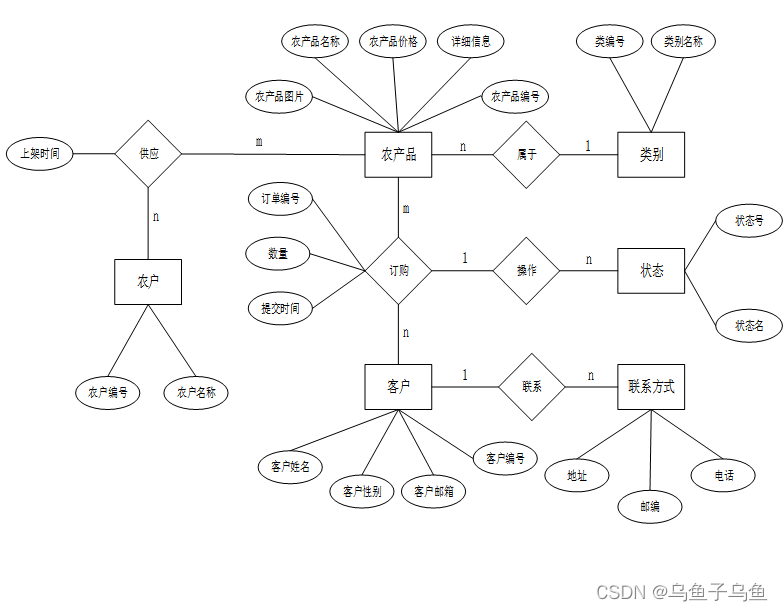

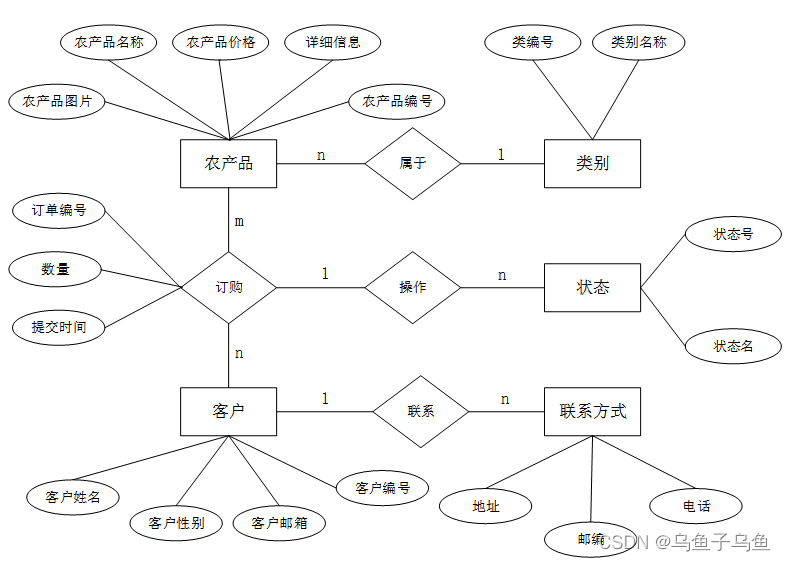

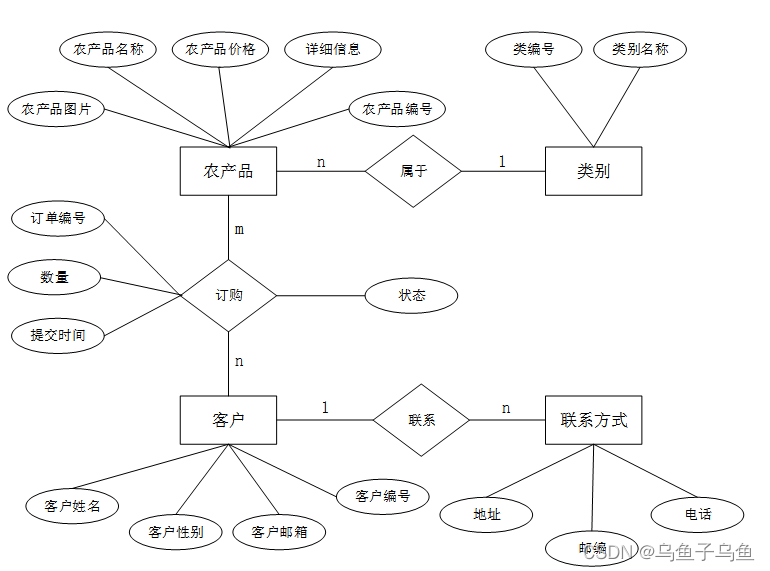

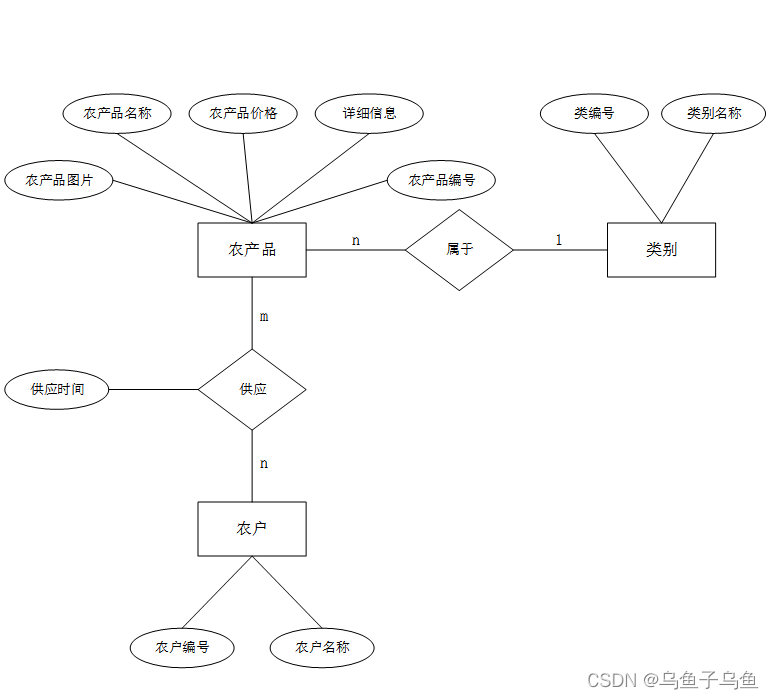

实验过程与结果： 农产品管理部提供的业务信息E-R图 农产品销售部提供的业务信息E-R图 电子商务系统的全局E-R图 有关系模式E-R图 后话 当天作业来的，可提供参考思路，但是不建议全搬。
