数据库系统--E-R图绘制（超详细/设计/实验/作业/练习）

课程名：数据库系统

内容/作用：设计/实验/作业/练习

学习：E-R图绘制

一、前言

1.理解数据库概念设计的基本概念。
2.掌握E-R图的构成元素及表示方法
3.熟练掌握E-R图的绘制方法

二、环境与设备

1、设备：Windows 10
2、软件：DiagramDesigner

三、内容

根据下列描述，绘制E-R图。
1.为某工厂设计物资管理系统，涉及的实体主要有以下几个。
仓库，仓库号、面积、仓库地址；零件，零件号、零件名称、型号、单价；供应商，供应商号、供应商名称、供应商地址；项目，项目号、项目名称、项目地址、项目工期；职工，职工号、姓名、职称、性别。
实体之间的联系为：一个仓库可以存放多种零件，一种零件可以存放在多个仓库中，用仓库量来表示某种零件在仓库中的数量；一个仓库有多个职工管理仓库，一个职工只能在一个仓库工作，每个仓库都有一个职工作为仓库主管，负责仓库的所有管理工作；一个供应商可以给多个项目供应多种零件，每个项目可以使用多个供应商供应的多种零件，每种零件可以由多个供应商供给多个项目。

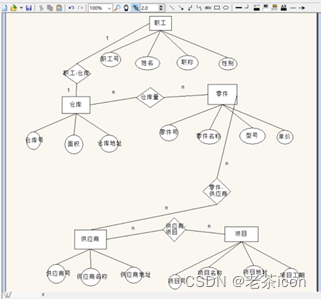

结果如下：

2.某学校的教学管理系统，涉及的实体有以下几个。
系，系号、系名；学生，学号、姓名、出生日期、性别；教师，教师号、姓名、性别、职称；课程，课程号、课程名、学时和学分。
实体之间的联系为：一个系有多名学生，一个学生只可以在一个系注册；一个系有多名教师，一个教师只属于一个系；一个学生可以选修多门课程，一门课程可供多名学生选修；一个教师可以教授多门课程，一门课程可以由多名教师教授。
（将绘制的E-R图粘贴至此）

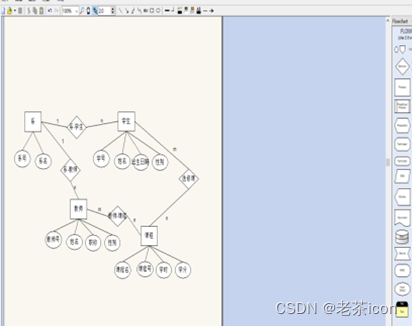

结果如下：
