15.网络技术——OSPF的原理与实验（后附练习题）

1. OSPF的概念

OSPF协议是一种链路状态协议，开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种动态路由协议，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。
每个路由器负责发现、维护与邻居的关系，并将已知的邻居列表和链路费用LSU(Link State Update)报文描述，通过可靠的泛洪与自治系统AS(Autonomous System)内的其他路由器周期性交互，学习到整个自治系统的网络拓扑结构;并通过自治系统边界的路由器注入其他AS的路由信息，从而得到整个Internet的路由信息。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新。

1.1 OSPF的基本特点

（1）OSPF采用组播形式收发协议报文，这样可以减少对其它不运行OSPF路由器的影响
（2）OSPF支持无类型域间选路（CIDR）
（3）OSPF支持对等价路由进行负载分担
（4）OSPF支持报文认证

1.2 OSPF的术语

1、Router-ID
32位点分十进制，一般指定的是路由器的回环地址 loopback 口
配置loopback 口： 逻辑接口，相较于物理接口，更有可靠性，保证了业务的稳定性
如果不选定ip地址，他自己默认选择接口上的一个地址作为ID 具有唯一性
router-ID 无法更改，如果一定要更改的话，重启ospf 进程，重新计算，影响进程
2、OSPF Cost
OSPF使用cost“开销”作为路由度量值。
接口cost：ospf参考带宽/接口带宽，默认带宽是100Mbit/s(cost值不足1，默认为1 )
每一个激活ospf的接口都有一个cost值
每一个cost路由的cost由该路由从起源一路到达本地的所有入接口cost值的总和

1.3 OSPF的三张表

邻居表（peer table）
通过参数协商，建立邻居条件
OSPF 是可靠的路由协议，链路状态通告前需要先建立ospf邻居关系，hello报文用于发现直连链路上的其他ospf路由器，
邻居表：凡是出现在表中的设备都是邻居
邻接表：只有状态显示为full时，才称之为邻接。（两边设备的数据库必须完全一致）

链路状态数据库（Link-state database）
OSPF用LSA (link state Advertisement,链路状态通告)来描述网络拓扑信息，然后OSPF路由器用L SDB来存储网络的这些LSA。OSPF将自己产生的以及邻居通告的LSA搜集并存储在LSDB中。掌握L SDB的查看以及对LSA的深入分析才能够深入理解OSPF。
(可以用dis ospf lsdb命令来查看)
链路状态数据库的形成过程：
1.建立邻接关系
2、泛洪LSA报文数据
3、存进本地LSDB
4、经过SPF算法算出一条以自己为根的无环的树,得到最优路径
5、存进ospf路由表
6、存进全局路由表

OSPF路由表（routing-table）
每一个OSPF都会基于数据库中的LSA，进行路由计算（SPF算法），从而形成最终的"路由表"。各自路由器拥有独立计算，如果某一个链路路由出现问题，则只关系该路由本身。从而不会出现环路。

1.4 OSPF的五种报文

Hello报文：用于发现、建立和维护邻居关系
DD（数据库描述）报文：描述LSDB情况，交换链路状态数据库摘要
LSR（链路状态请求）报文：请求自身缺少的链路状态信息
LSU（链路状态更新）报文：发送详细的链路状态信息，回应LSR的请求
LSAck（链路状态确认）报文：收到LSU后进行确认，发送确认报文

1.5 OSPF的七种状态

Down：没有启用OSPF的状态；邻居失效后变为该状态
Init：初始化状态，第一次收到对端发来的hello包（包含对端route-id）时，将对端的状态设置为init
2-way：邻居状态，相互间周期发送hello的状态（双方建立会话）
Exstart：交换信息的初始化状态
Exchange：交换信息的状态
该状态下，相互间发送DBD，告知对端本地所有的LSA的目录；同时，可以发送 LSR,LSU,LSACK来学习对端的LSA
Loading：加载状态（没有学习完的状态）发送LSR,LSU,LSACK，专门学习对端的LSA的详细信息
Full：邻接状态（学习完的状态）彼此的LSDB同步，即所有的LSA相同

1.6 OSPF的邻居关系的分析

OSPF建立过程可以简单分为以下三个过程
①建立邻居关系 ②建立各自拓扑表 ③建立邻接关系
例如现在有R1 R2 两个路由

1. 初始状态DOWIN
2. R1和R2都不知道对方的存在，开始相互发送Hel1o报文以组播的方式(224.0.0.5) ，报文携带自身的router-ID信息，R1发送hello报文
3. R1和R2在组播中同时接收到对方的报文信息，便将对方都在自己的这方设置为INIT状态，同时都给对方以发送Hello报文（这时候hello报文携带对方的router-id），此时状态都为two-way,建立邻居关系。
4. 当双方建立邻居关系后，双方升始进入ex-start准备中，此过程升始选出主(Mster) 从(slave)，此时，双方都将把自己当为主，相互发送DD报文，此时的DD报文没有摘要信息
5. Exchange状态：这是有LSA的头部摘要，谁是主谁会先产生一个序号，备的序列号不变，主发的序列号加1. 发送DD报文携带摘费信息
6. 双方交换了DD报交后，开始学习对方信息
7. 将自己的详细信息发送给对方，井向对方发送确认报文，发送LSR、LSU、LSACK报文
8. full 状态 最終建立邻接关系
   要注意的是：
   I=1：正在协商主从； I=主从协商完成。
   M=1：还有报文； M=0的时候，最后一个报文
   MS=1：Master发送报文； MS=0 ：备slave发送报文。
   EX-start ：选举主从（准备就绪）
   Seq=y 这是序号，谁是主，谁先产生一个序列号

1.7 OSPF的网络类型

点到点网络
广播型多路访问网络
非广播型多路访问（NBMA）网络
P2MP网络

网络类型	常见链路层协议
Point-to-Point	PPP链路；Lapb链路；HDLC链路；
Broadcast	以太网链路；
NBMA	帧中继链路；ATM链路
P2MP	需手工指定

1.8 DR+BDR

DR（designated route指定路由器）
BDR（backup designated router 备份指定路由器）
如果不是DR，BDR 就是DRother ，DRother只和DR BDR交互
选优先级，优先级大的成为DR 优先级一样的选择 看route-id 大小，可选范围是0-255，
优先级=0 时，不参与DR BDR 默默退出，没有抢占性
华为设备默认优先级是1
DR BDR 必须是邻居关系（毗邻关系）

DR、BDR监听组播地址224.0.0.6 .
DRother监听组播地址224.0.0.5

1.9 OSPF 区域

OSPF单区域存在的问题：
LSA泛洪严重，OSPF路由器的负担很大
区域内部动荡会引起全网路由器的SPF计算
LSDB庞大，资源消耗过多，设备性能下降，影响数据转发
每台路由器都需要维护的路由表越来越大，单区域内路由无法汇总

OSPF多区域的优点：
减少了LSA泛洪的范围，有效的把拓扑变化控制在区域内，打到网络优化的目的
在区域边界可以做路由汇总，减小了路由表
充分利用OSPF特殊区域的特性，进一步减少LSA泛洪，从而优化路由
多区域提高了网络的扩展性，有利于组建大规模的网络

区域分为以下几个部分：
骨干区域（area0）、标准区域/其他区域（area）
ospf路由器的角色：
区域内路由器（Internal Router）
ASBR: AS边界路由器（Area Border Router）
骨干路由器（Backbone Router）
AS边界路由器ASBR（AS Boundary Router）

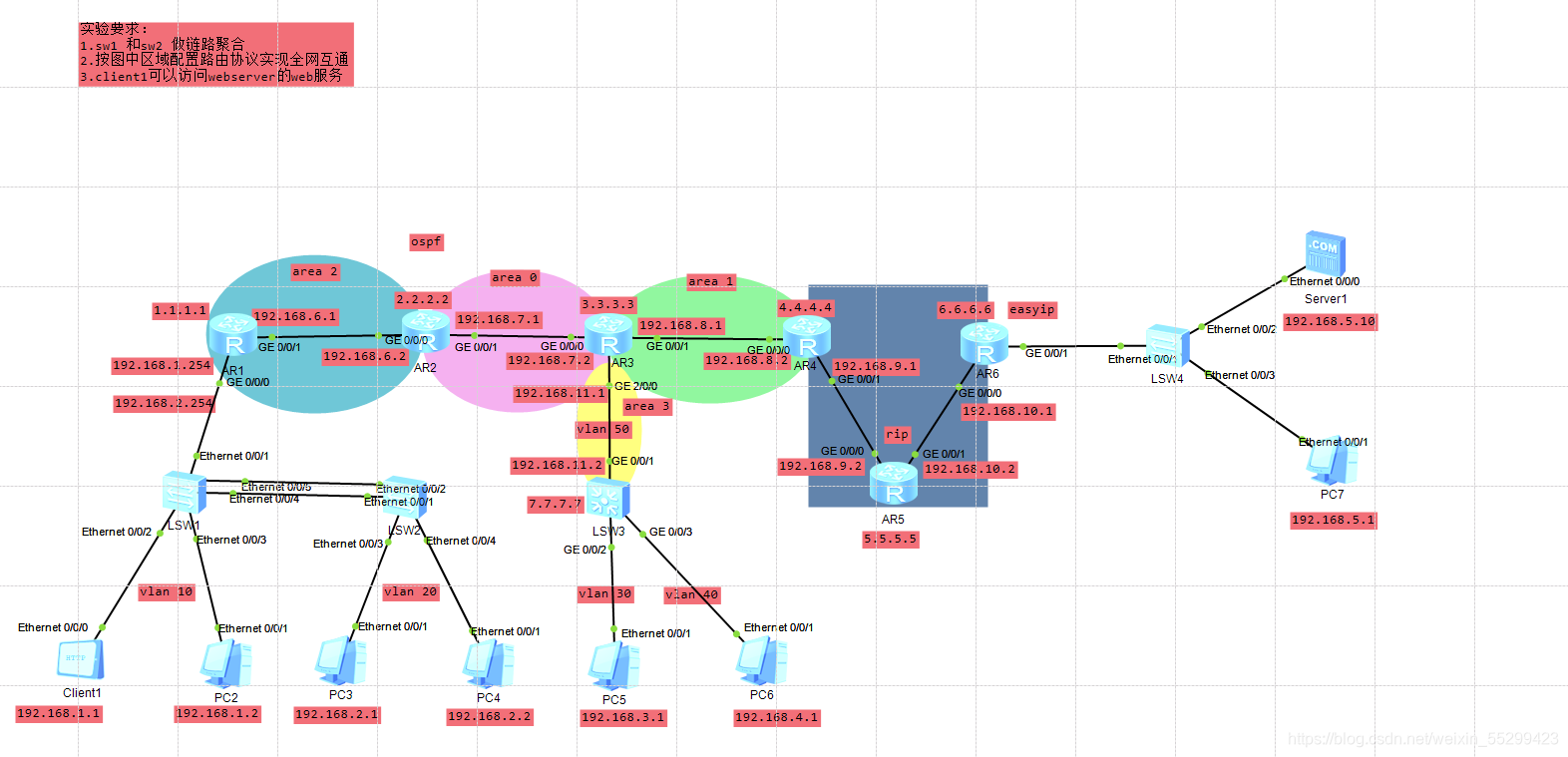

2. 实验题

代码部分：

sw1:
[Huawei]sysname sw1
[sw1]vlan b 10 20
[sw1]int e0/0/2
[sw1-Ethernet0/0/2]p l a
[sw1-Ethernet0/0/2]p d v 10
[sw1-Ethernet0/0/2]int e0/0/3
[sw1-Ethernet0/0/3]p l a
[sw1-Ethernet0/0/3]p d v 10
[sw1-Ethernet0/0/3]int e0/0/1
[sw1-Ethernet0/0/1]p l t
[sw1-Ethernet0/0/1]p t a v 10 20
[sw1-Ethernet0/0/1]q
[sw1]int Eth-Trunk 1  //配置链路聚合
[sw1-Eth-Trunk1]trunkport e 0/0/4 0/0/5
[sw1-Eth-Trunk1]p l t
[sw1-Eth-Trunk1]p t a v a
[sw1-Eth-Trunk1]mode manual load-balance

sw2:
[Huawei]sysname sw2
[sw2]vlan b 10 20
[sw2]int e0/0/3
[sw2-Ethernet0/0/3]p l a
[sw2-Ethernet0/0/3]p d v 20
[sw2-Ethernet0/0/3]int e0/0/4
[sw2-Ethernet0/0/4]p l a
[sw2-Ethernet0/0/4]p d v 20
[sw2-Ethernet0/0/4]q
[sw2]int Eth-Trunk 1  //配置链路聚合
[sw2-Eth-Trunk1]trunkport e 0/0/1 0/0/2
[sw2-Eth-Trunk1]p l t
[sw2-Eth-Trunk1]p t a v 10 20
[sw2-Eth-Trunk1]mode manual load-balance

r1:
[Huawei]sysname r1
[r1]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]ip add 192.168.1.254 24
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 10
[r1-GigabitEthernet0/0/0.1]a b e
[r1-GigabitEthernet0/0/0.1]int g0/0/0.2
[r1-GigabitEthernet0/0/0.2]ip add 192.168.2.254 24
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.2]a b e
[r1-GigabitEthernet0/0/0.2]q
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.6.1 24
[r1-GigabitEthernet0/0/1]q
[r1]ospf 1 r
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 2
[r1-ospf-1-area-0.0.0.2]import-route direct
[r1-ospf-1]q
[r1]ospf 1
[r1-ospf-1]area 2
[r1-ospf-1-area-0.0.0.2]network 192.168.6.0 0.0.0.255

r2:
[Huawei]sysname r2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.6.2 24
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.7.1 24
[r2-GigabitEthernet0/0/1]q
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 2
[r2-ospf-1-area-0.0.0.2]network 192.168.6.0 0.0.0.255
[r2-ospf-1-area-0.0.0.2]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

r3:
[Huawei]sysname r3
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 192.168.7.2 24
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip add 192.168.8.1 24
[r3-GigabitEthernet0/0/1]int g2/0/0
[r3-GigabitEthernet2/0/0]ip add 192.168.11.1 24
[r3-GigabitEthernet2/0/0]q
[r3]ospf 1 r
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]area 1
[r3-ospf-1-area-0.0.0.1]network 192.168.8.0 0.0.0.255
[r3-ospf-1-area-0.0.0.1]area 3
[r3-ospf-1-area-0.0.0.3]network 192.168.11.0 0.0.0.255

r4:
[Huawei]sysname r4
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 192.168.8.2 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip add 192.168.9.1 24
[r4-GigabitEthernet0/0/1]q
[r4]ospf 1 r
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]network 192.168.8.0 0.0.0.255
[r4-ospf-1-area-0.0.0.1]q
[r4-ospf-1]q
[r4]rip 1
[r4-rip-1]version 2
[r4-rip-1]network 192.168.8.0
[r4-rip-1]network 192.168.9.0
[r4-rip-1]q
[r4]rip 1
[r4-rip-1]import-route ospf 1
[r4-rip-1]q
[r4]ospf 1
[r4-ospf-1]import-route rip 1

r5:
[Huawei]sysname r5
[r5]int g0/0/0
[r5-GigabitEthernet0/0/0]ip add 192.168.9.2 24
[r5-GigabitEthernet0/0/0]int g0/0/1
[r5-GigabitEthernet0/0/1]ip add 192.168.10.2 24
[r5-GigabitEthernet0/0/1]q
[r5]rip 1
[r5-rip-1]version 2
[r5-rip-1]network 192.168.9.0
[r5-rip-1]network 192.168.10.0


r6:
[Huawei]sysname r6
[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 192.168.10.1 24
[r6-GigabitEthernet0/0/0]int g0/0/1
[r6-GigabitEthernet0/0/1]ip add 192.168.5.254 24
[r6-GigabitEthernet0/0/1]q
[r6]rip 1
[r6-rip-1]version 2
[r6-rip-1]network 192.168.5.0
[r6-rip-1]network 192.168.10.0
[r6-rip-1]q
[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]nat server protocol tcp global 192.168.10.10 80 inside
192.168.5.10 80
[r6-GigabitEthernet0/0/0]q
[r6]acl 2000
[r6-acl-basic-2000]rule permit source any
[r6-acl-basic-2000]int g0/0/1
[r6-GigabitEthernet0/0/1]nat o
[r6-GigabitEthernet0/0/1]nat outbound 2000

sw3:
[Huawei]sysname sw3
[sw3]vlan b 30 40 50
[sw3]int g0/0/2
[sw3-GigabitEthernet0/0/2]p l a
[sw3-GigabitEthernet0/0/2]p d v 30
[sw3-GigabitEthernet0/0/2]int g0/0/3
[sw3-GigabitEthernet0/0/3]p l a
[sw3-GigabitEthernet0/0/3]p d v 40
[sw3-GigabitEthernet0/0/3]int g0/0/1
[sw3-GigabitEthernet0/0/1]p l a
[sw3-GigabitEthernet0/0/1]p d v 50
[sw3-GigabitEthernet0/0/1]q
[sw3]int vlan 30
[sw3-Vlanif30]ip add 192.168.3.254 24
[sw3-Vlanif30]int vlan 40
[sw3-Vlanif40]ip add 192.168.4.254 24
[sw3-Vlanif40]int vlan 50
[sw3-Vlanif50]ip add 192.168.11.2 24
[sw3-Vlanif50]q
[sw3]ospf 1 r
[sw3]ospf 1 router-id 7.7.7.7
[sw3-ospf-1]area 3
[sw3-ospf-1-area-0.0.0.3]network 192.168.11.0 0.0.0.255
[sw3-ospf-1-area-0.0.0.3]q
[sw3-ospf-1]import-route direct

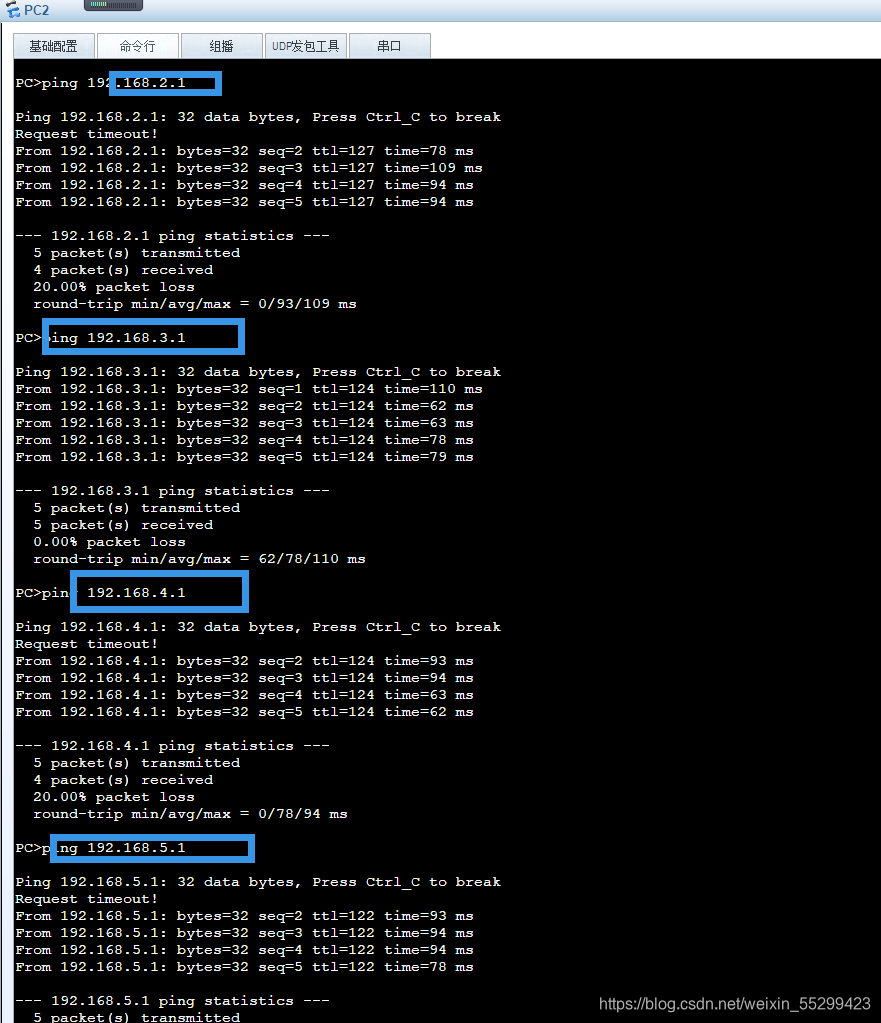

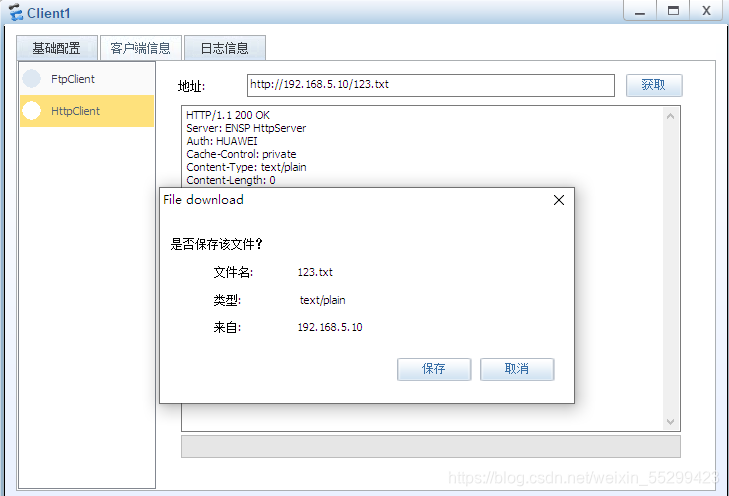

实验效果：
