STM32最小系统板介绍

自学的话，网上买一个STM32F103C8T6最小系统板，包邮也就十来块，研究透了，再去买开发板，也是不错的选择

1.芯片介绍

1+.STM32芯片用的是3V电压，但是如果没有的话，这个最小芯片会通过背部一个LDO(低压降稳压器),转化电流，所以直接USB插电源即可。

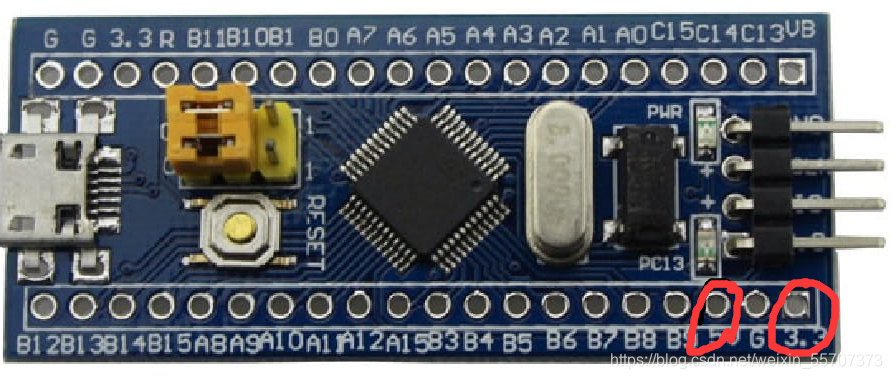

而且你直接把电源接到图中5V这个引脚，旁边的3.3V引脚还能继续供出3.3V电流供别的使用

2+.上图中可以看到有三个G（GND）,两个3.3V。其实这三个GND是相通的，两个3.3也是相通的，可以用万用表测量一下试试。

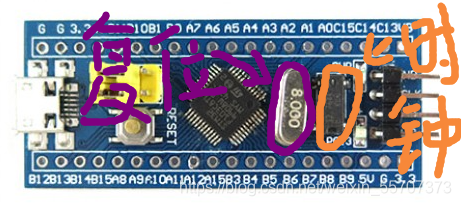

3+.接下来中间一个32芯片不用介绍，旁边两个晶振，一个是复位电路晶振，一个是时钟电路晶振。

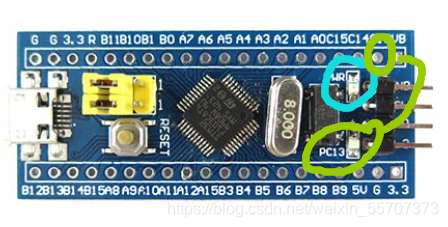

4+.如果蓝色框选的PWR指示灯亮，说明这个模块正常供电。下方绿色框选的PC13指示灯连接到上方的C13管脚，在编程的时候算作运行指示灯（C13引脚电平拉低—亮）。

5+.STM32下载的方式有四种，自行百度有详细介绍。然后现在介绍的这种模块下载的方法是SWD
