电阻色环读法

电阻色环表_色环电阻识别方法 - 知乎 (zhihu.com)

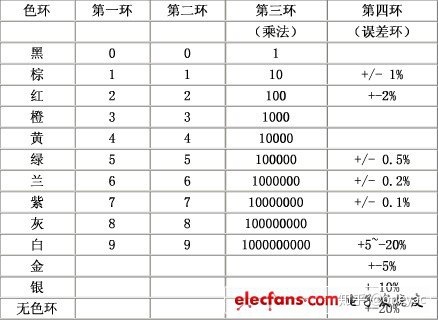

色环电阻识别方法-电阻色环表

　　有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

黑

棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 0 1 2 3 4 5 6 7 8 9 5% 10%

色环电阻识别方法-四色环电阻识别

　　四色环电阻 就是指用四条色环表示阻值的电阻，从左向右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。

　　例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

　　如果电阻色环不好分辩出那个是第一个色环，最简单的方法就是“第四环”不是金色就是银色，而其它颜色会出现的银少（只对四环电阻有用，五环电阻不适用）。

　　例如：

　　1、红，黄，棕，金 24*10=240欧 误差为5%

　　2、绿，红，黄，银 52*10000=520K欧 误差为10%

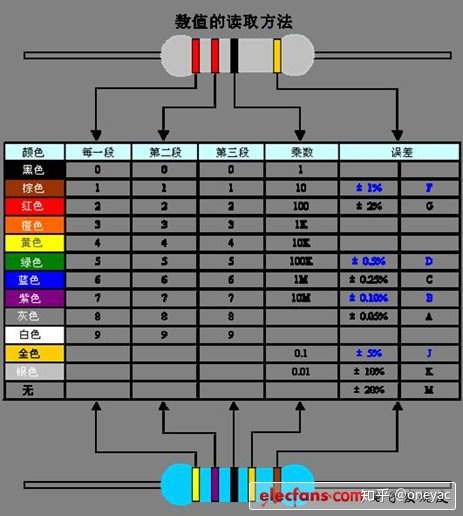

色环电阻识别方法-五色环电阻识别

　　五色环电阻就是指用五色色环表示阻值的电阻，从左向右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

　　例如以个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω&TImes;1=220Ω，误差范围为±1%。

　　例子：

　　红，红，黑，黑，棕 220*1=220欧 误差为1%

色环电阻识别方法-六色环电阻识别

　　就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。只在有特定要求的场合下的电子产品才会使用，一般使用非常少。
