如果用户想对内核源码进行配置，可执行如下命令打开menuconfig图形化配置界面（在内核源码目录下执行）：
make ARCH=arm64 rockchip_defconfig android-11.config //加载配置文件
make ARCH=arm64 menuconfig //打开图形化配置界面
运行结果如下所示：

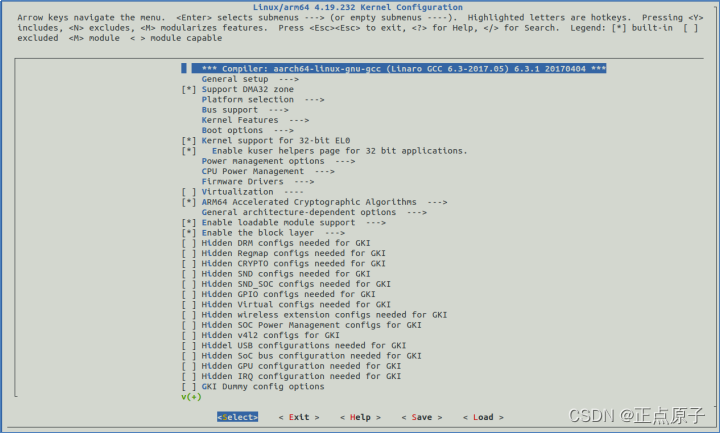

图6.2.2.1 menuconfig图形化配置界面
通过menuconfig图形化界面，用户可对内核源码进行配置，配置完成后可执行如下命令保存配置：
make ARCH=arm64 savedefconfig
cp defconfig arch/arm64/configs/rockchip_defconfig
保存配置后，接下来我们可以回到SDK根目录下执行build.sh脚本编译内核源码：
cd …/ //回到SDK根目录下（当前处于内核源码目录下）
./build.sh -K //执行build.sh脚本编译内核
make bootimage //打包生成boot.img 生成的镜像文件存放在产品输出目录下

6.2.3 设备树和defconfig配置文件
正点原子ATK-DLRK3568开发板所使用的defconfig配置文件为/arch/arm64/configs/rockchip_defconfig。用户可以根据自己的需求更改该文件、使能或禁用内核模块。
Rockchip平台的所有设备树文件都存放在arch/arm64/boot/dts/rockchip/目录下。对于ATK-DLRK3568开发板来说，有3个顶层设备树文件：rk3568-atk-evb1-ddr4-v10.dts、rk3568-atk-evb1-mipi-dsi-1080p.dts、rk3568-atk-evb1-mipi-dsi-720p.dts。
当然这三个顶层设备树都包含有多个.dtsi设备树，如下所示：
rk3568-atk-evb1-ddr4-v10.dts
rk3568-atk-evb1-ddr4-v10.dtsi
rk3568.dtsi
rk3568-evb.dtsi
rk3568-android.dtsi
rk3568-screen_choose.dtsi
rk3568-lcds.dtsi

rk3568-atk-evb1-mipi-dsi-720p.dts
rk3568-atk-evb1-ddr4-v10.dtsi
rk3568.dtsi
rk3568-evb.dtsi
rk3568-android.dtsi
rk3568-lcds.dtsi

rk3568-atk-evb1-mipi-dsi-1080p.dts
rk3568-atk-evb1-ddr4-v10.dtsi
rk3568.dtsi
rk3568-evb.dtsi
rk3568-android.dtsi
rk3568-lcds.dtsi
rk3568.dtsi：该设备树文件是RK3568平台级设备树文件，与具体开发板硬件无关，纯SoC级别的设备树文件，由RK提供，开发者无需改动该文件！
rk3568-evb.dtsi：板级通用设备树文件，通常被板级设备树文件所包含；
rk3568-android.dtsi：该设备树包含Android部分特有配置信息，如果是Linux平台则使用rk3568-linux.dtsi；
rk3568-atk-evb1-ddr4-v10.dtsi：板级设备树文件，该设备树文件包含板级通用设备树rk3568-evb.dtsi以及RK3568平台级设备树rk3568.dtsi；
rk3568-screen_choose.dtsi：该设备树用于选择需要使能的LCD屏，譬如HDMI、MIPI、LVDS、VGA，支持单显、双显、三显。用户可在该文件中定义ATK_LCD_TYPE_XXX宏（详细内容请看该文件）来使能对应的屏幕，譬如ATK_LCD_TYPE_HDMI宏表示使能HDMI，没定义该宏表示禁用；
rk3568-lcds.dtsi：该设备树实现了ATK_LCD_TYPE_XXX宏控制LCD屏使能的逻辑 ，rk3568-lcds.dtsi设备树会根据用户定义的ATK_LCD_TYPE_XXX宏，使能对应的显示接口模块并使能与该屏相关的外设，譬如触摸屏（只有使能MIPI或LVDS时才会使能触摸屏）、HDMI音频（只有使能HDMI时才会使能HDMI音频）、背光（只有使能MIPI或LVDS时才会使能背光）。

rk3568-atk-evb1-mipi-dsi-720p.dts和rk3568-atk-evb1-mipi-dsi-1080p.dts这两个是正点原子用于编译出厂系统镜像所使用的设备树。因为ATK-DLRK3568开发板出厂系统需要适配两种不同的MIPI屏（正点原子5.5寸720p MIPI屏和1080p MIPI屏），这两种MIPI屏的初始化参数以及时序参数都是不一样的，所以需要分别配置：rk3568-atk-evb1-mipi-dsi-720p.dts包含了720p MIPI屏的参数配置，rk3568-atk-evb1-mipi-dsi-1080p.dts包含了1080p MIPI屏的参数配置。编译出厂系统镜像时，会编译这两个设备树得到两个DTB文件，并将这两个DTB都打包到resource.img中。U-Boot代码会判断用户接入的是720p MIPI屏还是1080p MIPI屏（ADC硬件唯一值，参考6.1.5.1小节），然后从resource.img中读取对应的DTB将其加载到内存中。
rk3568-atk-evb1-ddr4-v10.dts设备树则是提供给客户使用的，用户在编译内核源码时只需编译这个设备树即可！

1. rk3568-atk-evb1-ddr4-v10.dts
   rk3568-atk-evb1-ddr4-v10.dts是ATK-DLRK3568开发板对应的设备树文件。
   rk3568-atk-evb1-ddr4-v10.dts设备树包含了rk3568-screen_choose.dtsi，用户可自行修改rk3568-screen_choose.dtsi文件来选择需要使能的LCD屏，包括HDMI、MIPI、LVDS以及eDP_VGA。该文件的内容如下所示：

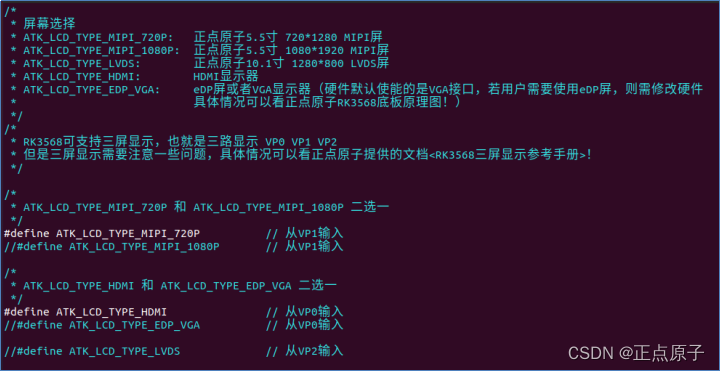

图6.2.3.1 rk3568-screen_choose.dtsi设备树
默认情况下，只使能了MIPI屏和HDMI。

如果不使用make.sh脚本，如何通过make命令编译Linux内核，如下所示：
make ARCH=arm64 rockchip_defconfig android-11.config
make ARCH=arm64 Image -j24
make ARCH=arm64 rockchip/rk3568-atk-evb1-ddr4-v10.dtb -j24
第一步执行defconfig配置：make ARCH=arm64 rockchip_defconfig android-11.config
第二步编译内核Image：make ARCH=arm64 Image -j24
第三步编译设备树：make ARCH=arm64 rockchip/rk3568-atk-evb1-ddr4-v10.dtb -j24

执行上述命令编译成功后将会得到内核镜像Image（arch/arm64/boot/Image）以及Kernel DTB（arch/arm64/boot/dts/rockchip/rk3568-atk-evb1-ddr4-v10.dtb）。
执行如下命令将Kernel DTB、logo图片以及电量显示图片全部打包到resource.img中：
cp arch/arm64/boot/dts/rockchip/rk3568-atk-evb1-ddr4-v10.dtb ./
./scripts/resource_tool logo.bmp logo_kernel.bmp rk3568-atk-evb1-ddr4-v10.dtb
cd …/u-boot/
./scripts/pack_resource.sh …/kernel/resource.img
cp resource.img …/kernel/
cd …/kernel/
rm -rf ./rk3568-atk-evb1-ddr4-v10.dtb

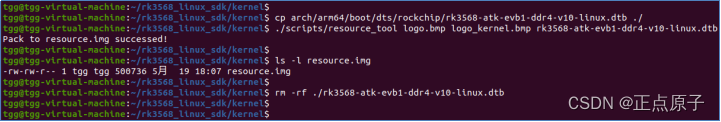

图6.2.3.2 打包resource.img

最后一步，将Kernel DTB、resource.img（包含了Kernel DTB）、内核镜像Image以及ramdisk.img打包成一个boot.img，如下所示：
cd …/
make bootimage -j16

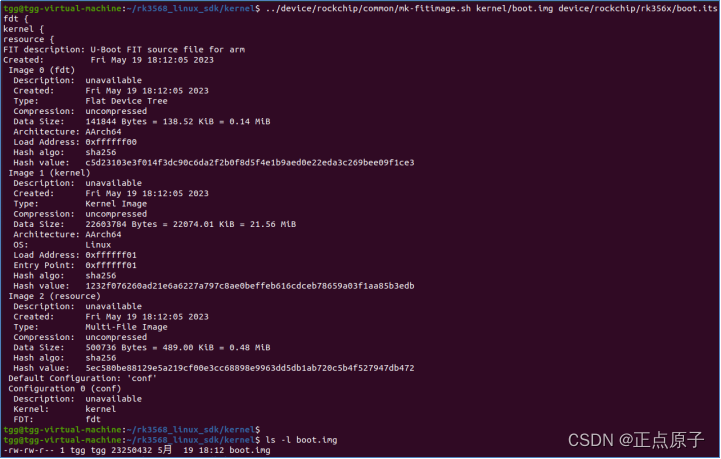

图6.2.3.3 生成boot.img
首先要回到目录，然后执行“make bootimage -j16”命令。
2. 修改make.sh脚本
打开/make.sh脚本文件，然后对其进行修改，修改之后的内容如下所示：
#!/bin/bash

默认值

RK_ARCH=arm64
RK_DEFCONFIG=“rockchip_defconfig android-11.config”
ADDON_ARGS=
RK_DTS=rk3568-atk-evb1-ddr4-v10
RK_JOBS=24

while [ $# -gt 0 ]; do
case $1inarch=\ast )arg=${1#=}
if [ -n "$arg"];thenR{K}_{A}RCH=$arg
fi
shift 1
;;
defconfig=)
arg=KaTeX parse error: Expected '}', got '#' at position 3: {1#̲*=} if [ -n …arg" ]; then
RK_DEFCONFIG=$argfishift1;;addo{n}_{a}rg=\ast )ADDO{N}_{A}RGS=${1#=}
shift 1
;;
dts=)
arg=KaTeX parse error: Expected '}', got '#' at position 3: {1#̲*=} if [ -n …arg" ]; then
RK_DTS=$argfishift1;;jobs=\ast )arg=${1#*=}
if [ -n "$arg"];thenR{K}_{J}OBS=$arg
fi
shift 1
;;
*)
shift 1
;;
esac
done

配置

make $ADDO{N}_{A}RGSARCH=$RK_ARCH $RK_DEFCONFIG

编译

make $ADDO{N}_{A}RGSARCH=$RK_ARCH $R{K}_{D}TS.img-j$RK_JOBS
默认情况下，使用make.sh脚本编译Linux内核、生成的资源镜像resource.img中不会包含rk3568-atk-evb1-ddr4-v10.dtb，所以导致rk3568-atk-evb1-ddr4-v10.dts设备树配置不会生效。
6.2.4 IO电源域
本节内容参考文档：
/RKDocs/common/IO-Domain/Rockchip_Developer_Guide_Linux_IO_DOMAIN_CN.pdf
/RKDocs/common/IO-Domain/Rockchip_RK356X_Introduction_IO_Power_Domains_Configuration.pdf

RK3568一共有10个独立的IO电源域，分别为PMUIO[0:2]和VCCIO[1:7]，其中：
PMUIO0、PMUIO1为固定电平电源域，不可配置；
PMUIO2和VCCIO1，VCCIO[3:7]电源域均要求硬件供电电压与软件的配置相匹配：
⑴、当硬件IO电平接1.8V，软件电压配置也要相应配成1.8V；
⑵、当硬件IO电平接3.3V，软件电压配置也要相应配成3.3V；
对于VCCIO2电源域，软件不需要配置，但是其硬件供电电压与FLASH_VOL_SEL状态需保持一致：
⑴、当VCCIO2供电是1.8V，则FLASH_VOL_SEL管脚必须保持为高电平；
⑵、当VCCIO2供电是3.3V，则FLASH_VOL_SEL管脚必须保持为低电平；

如果用户没有按照上述要求进行配置：

当软件配置为1.8V，硬件供电3.3V，会使得IO处于过压状态，长期工作会导致IO损坏；
当软件配置为3.3V，硬件供电1.8V，IO功能会异常。

本小节讲一下如何配置IO电源域，总共分为4步：
第一步：查看硬件原理图并确认每个IO电源域的供电电压；
第二步：修改内核DTS的IO电源域配置节点pmu_io_domains；
第三步：编译内核时，对IO电源域进行确认；
第四步：编译内核后检查IO电源域配置情况；

1. 查看硬件原理图并确认每个IO电源域的供电电压
   以正点原子ATK-DLRK3568开发板为例，首先找到ATK-DLRK3568开发板硬件原理图，打开核心板原理图，核心板原理图所在路径为：开发板光盘A盘-基础资料02、开发板原理图02、核心板原理图ATK-CLRK3568F V1.2(核心板原理图).pdf。
   根据前面的介绍，10个IO电源域中，PMUIO0和PMUIO1是固定电平电源域，不用配置；对于PMUIO2和VCCIO1以及VCCIO[3:7]这些电源域，均需要用户进行配置。
   在核心板原理图上，搜索“VCCIO1”找到该电源域的供电电压，如下图所示：

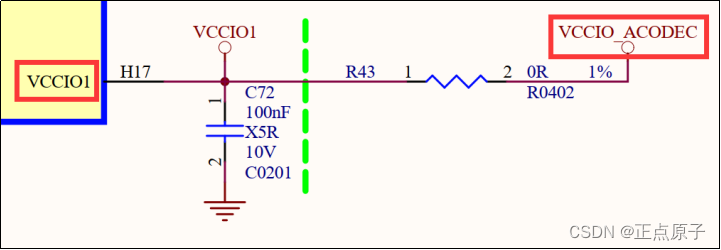

图6.2.4.1 VCCIO1电源域

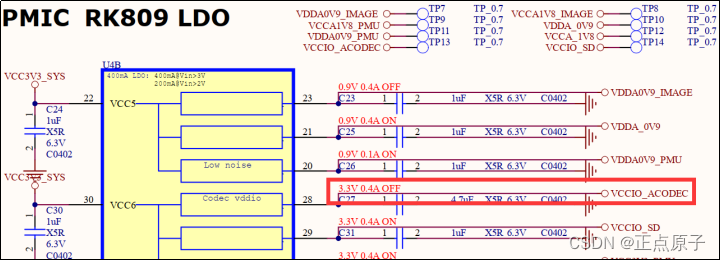

从原理图可知，VCCIO1的电源是VCCIO_ACODEC，从核心板原理图上搜索“VCCIO_ACODEC”：

图6.2.4.2 VCCIO_ACODEC电源
所以由此可知，VCCIO_ACODEC是由RK809的LDO4供电。原理图上标注该电源为3.3V，实际电压是不是3.3V，这个需要看设备树的配置。打开arch/arm64/boot/dts/rockchip/rk3568-evb.dtsi设备树文件，找到rk809配置信息中的vccio_acodec节点：

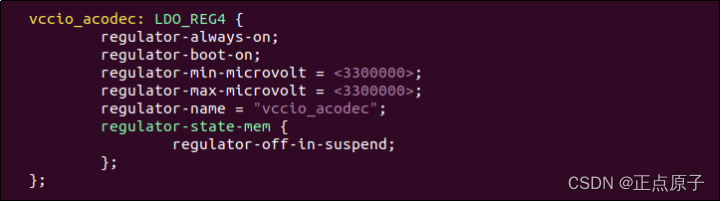

图6.2.4.3 vccio_acodec节点
设备树中将VCCIO_ACODEC电源配置为3.3V，所以VCCIO1电源域的供电电压也就是3.3V。
再来找一下PMUIO2电源域，在原理图上搜索“PMUIO2”：

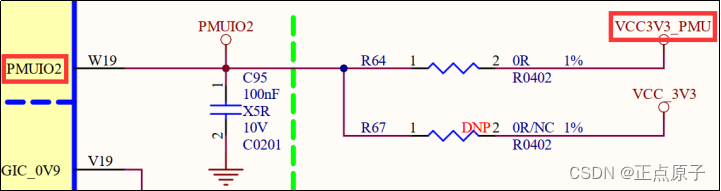

图6.2.4.4 PMUIO2电源域

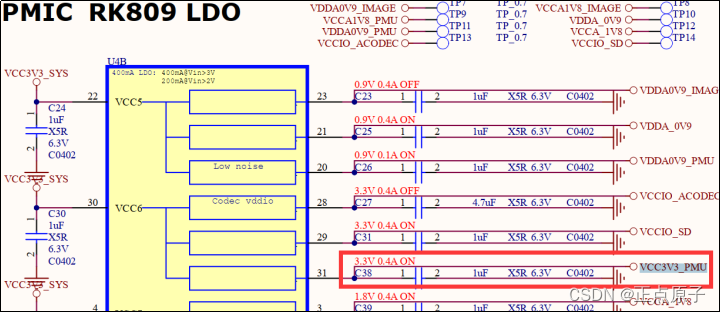

从原理图可知，PMUIO2的电源是VCC3V3_PMU，从原理图上搜索“VCC3V3_PMU”：

图6.2.4.5 VCC3V3_PMU电源
所以由此可知，VCC3V3_PMU是由RK809的LDO6供电。打开arch/arm64/boot/dts/rockchip/rk3568-evb.dtsi设备树文件，找到rk809配置信息中的vcc3v3_pmu节点：

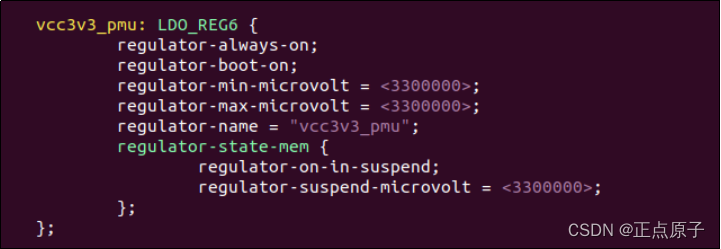

图6.2.4.6 vcc3v3_pmu节点
设备树中将VCC3V3_PMU电源配置为3.3V，所以PMUIO2电源域的供电电压也就是3.3V。
其它IO电源域的供电电压也是这样去查，这里就不再多说！

重点来讲一下VCCIO2电源域，VCCIO2电源域软件上不需要配置，但是在硬件设计上有个要求：当VCCIO2电源域的供电电压为1.8V时，FLASH_VOL_SEL管脚必须保持为高电平、拉高，当VCCIO2电源域的供电电压为3.3V时，FLASH_VOL_SEL管脚必须保持为低电平、拉低。在原理图上搜索“VCCIO2”：

图6.2.4.7 VCCIO2电源域
从原理图可知，VCCIO2的电源是VCCIO_FLASH，在原理图上搜索“VCCIO_FLASH”：

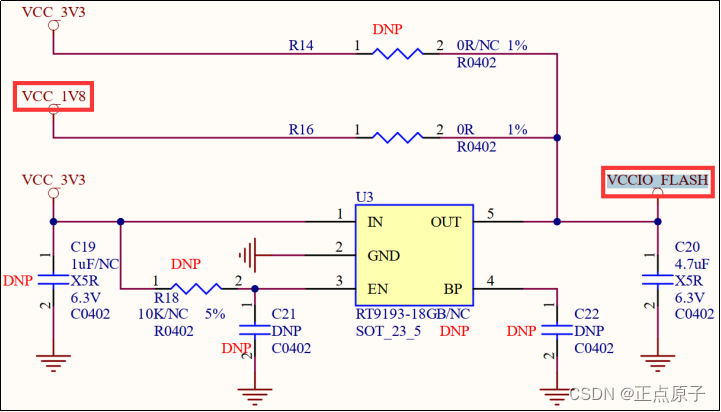

图6.2.4.8 VCCIO_FLASH电源
从原理图可知，VCCIO_FLASH电源来自于VCC_1V8，所以可知，VCCIO_FLASH电源为1.8V；最终可以确定VCCIO2电源域的供电电压为1.8V。既然如此，按照设计要求，FLASH_VOL_SEL管脚就必须保持为高电平、必须拉高，在原理图上找到FLASH_VOL_SEL：

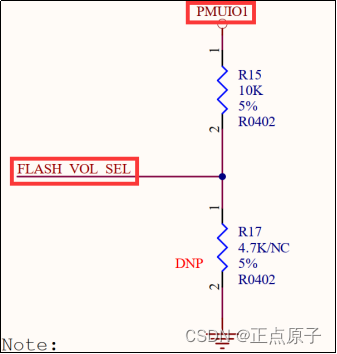

图6.2.4.9 FLASH_VOL_SEL管脚的电压
从原理图可知，FLASH_VOL_SEL管脚确实被拉高了（PMUIO1为3.3V）、保持在一个高电平状态，满足上面提到的硬件设计要求。
2. 修改内核DTS的IO电源域配置节点pmu_io_domains
从原理图上知道了每个IO电源域的供电电压后，接着就需要去配置设备树。设备树中通过pmu_io_domains节点对IO电源域进行配置，首先找到内核设备树中IO电源域配置节点pmu_io_domains，然后对其进行修改。
pmu_io_domains节点由rk3568.dtsi设备树所定义：

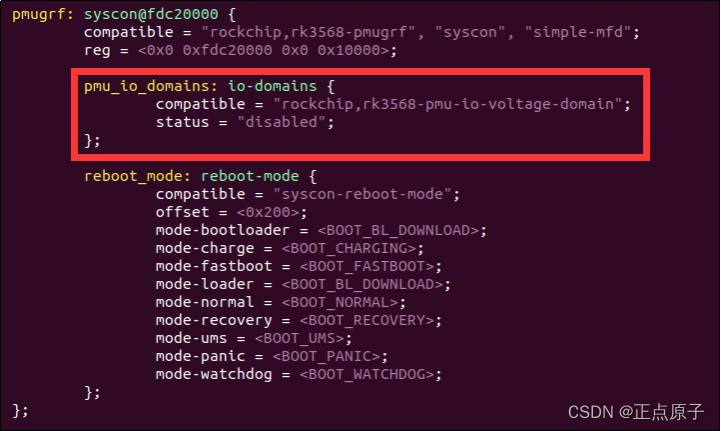

图6.2.4.10 pmu_io_domains节点的定义
我们不能直接去修改rk3568.dtsi文件，而是通过引用的方式进行修改（&pmu_io_domains），RK默认是在rk3568-evb.dtsi设备树中配置，打开rk3568-evb.dtsi文件，找到如下位置：

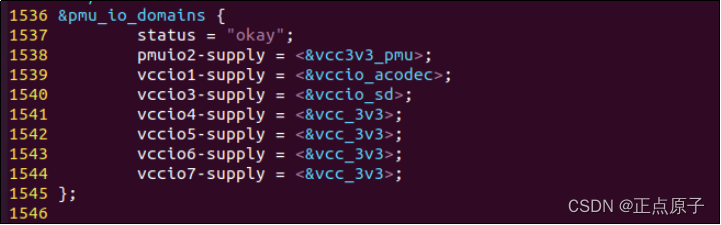

图6.2.4.11 配置pmu_io_domains
这是RK默认的配置信息，它这个是根据RK自己的EVB板硬件设计情况进行配置的，与正点原子ATK-DLRK3568开发板的电源设计存在一些差异，主要就是VCCIO4和VCCIO6：
ATK-DLRK3568开发板VCCIO4电源域的供电电压是1.8V，来自于电源vcc_1v8；而RK官板的供电电压是3.3V。ATK-DLRK3568开发板VCCIO6电源域的供电电压是1.8V，来自于电源vcc_1v8；而RK官板的供电电压是3.3V。
以上就是ATK-DLRK3568开发板与RK官板在IO电源域硬件设计上的一些小小区别。所以对于ATK-DLRK3568开发板来说，需要去修改pmu_io_domains节点。不建议直接在rk3568-evb.dtsi文件进行修改（前面给大家讲过，rk3568-evb.dtsi属于板级通用设备树文件），我们可以在具体的板级配置文件中进行修改，譬如rk3568-atk-evb1-ddr4-v10.dtsi（正点原子已经配置好了）：

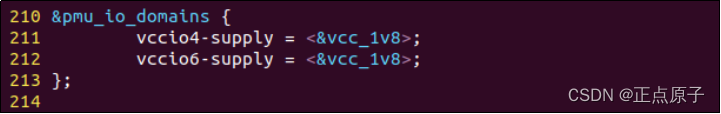

图6.2.4.12 配置pmu_io_domains
将VCCIO4的电源配置为vcc_1v8，将VCCIO6的电源配置为vcc_1v8。
这些需要改动的内容，正点原子都已经配置好了，这里只是给大家讲解如何去配置IO电源域。当用户需要做自己的产品、设计自己的硬件时，能够自己去配置这些东西。
3. 编译内核时对IO电源域进行确认
在编译RK内核源码的过程中，会弹出IO-Domains确认对话框，如下图中所示：

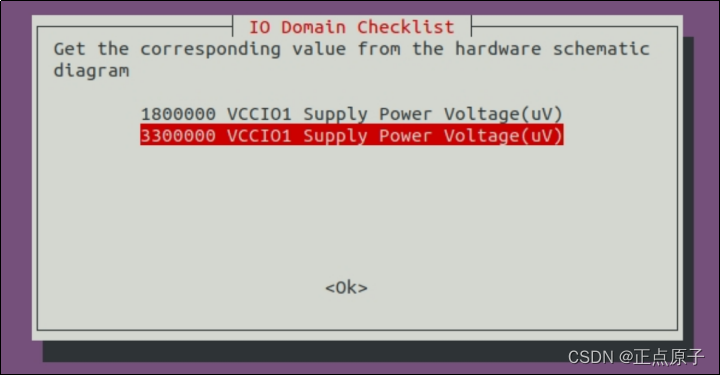

图6.2.4.13 IO-Domains确认对话框
弹出这个对话框的目的是要求开发者再次确认硬件原理图和软件DTS的IO电压是否匹配。虽然设备树中已经配置好了pmu_io_domains节点，但编译内核时会弹出这个对话框，要求你再次确认，说明这个很重要，请务必仔细确认！如果IO电压配置不正确，将会导致芯片IO烧坏。
当你通过这个对话框完成确认之后，下次编译便不会在出现了（选择的电压值与设备树pmu_io_domains节点的配置相同时才会编译通过，否则会编译失败！），如果设备树名字或者设备树中pmu_io_domains节点的配置发生了变化，则下次编译会继续弹出该对话框重新进行确认。
4. 编译内核后检查IO电源域配置情况
当内核编译成功后，会在/arch/arm64/boot/dts/rockchip/目录下生成一个以“.”符号开头（也就是linux系统中的隐藏文件）、以dtb.dts.tmp.domain结尾的文件，如图所示：

图6.2.4.14 dtb.dts.tmp.domain文件
文件的内容就是IO电压的配置情况（用户通过IO-Domains对话框所选择的结果，进行汇总），如下图所示：

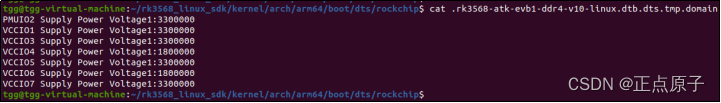

图6.2.4.15 dtb.dts.tmp.domain文件的内容
如果把这种dtb.dts.tmp.domain文件给删除，那么下次编译内核时又会弹出IO-Domains对话框。
6.2.5 替换logo
包括u-boot阶段logo以及内核阶段logo，这两个logo文件都存在内核源码目录下：

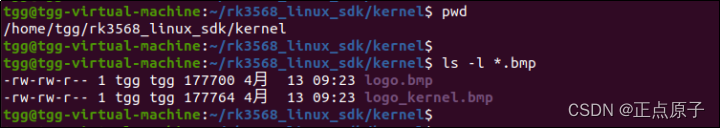

图6.2.5.1 logo图片文件
默认logo如下所示：

图6.2.5.2 U-Boot logo

图6.2.5.3 Kernel logo
如果用户需要将其替换为自己的logo，首先需要将你的U-Boot logo图片重命名为logo.bmp、将你的内核logo图片重命名为logo_kernel.bmp，然后将这两个bmp图片文件拷贝到内核源码目录下，替换内核源码中默认的logo图片。
编译内核时，会将logo.bmp和logo_kernel.bmp打包到resource.img中，然后再把resource.img打包到boot.img。
U-Boot启动的时候会把这两个bmp文件加载到内存中，logo.bmp会在U-Boot阶段开始显示，logo_kernel.bmp在内存中的地址会被U-Boot传给Linux Kernel，在Linux Kernel的DRM驱动初始化阶段显示。
6.3 buildroot开发
Buildroot源码在/buildroot目录下：

图6.3.1 buildroot工程目录
推荐用户使用buildroot来构建根文件系统，不推荐使用Yocto！
RK已经配置好环境变量，BSP配置以及各模块开发，方便用户基于RK buildroot进行开发、定制。

关于buildroot的介绍以及使用方法，本文档不作说明，可以参考以下文档：
开发板光盘A盘-基础资料10、用户手册03、辅助文档【正点原子】Buildroot用户手册中文版(正点原子翻译)_V1.0.pdf
开发板光盘A盘-基础资料10、用户手册03、辅助文档【正点原子】Buildroot快速使用手册V1.0.pdf

编译RK3568 Linux SDK过程中，需要编译两次buildroot：
编译buildroot得到根文件系统镜像rootfs.img。rootfs.img会烧录到开发板rootfs分区。
编译buildroot得到ramdisk根文件系统镜像（进入recovery模式时挂载ramdisk根文件系统，而rootfs.img则是正常启动系统时挂载的根文件系统，这点要搞清楚！）。ramdisk最终会打包进recovery.img镜像中，recovery.img会烧录到开发板recovery分区。
6.3.1 buildroot目录结构介绍

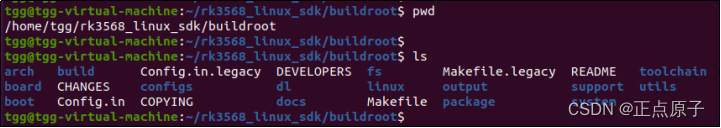

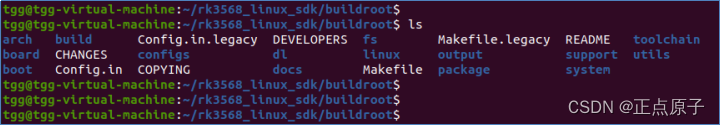

buildroot源码目录结构如下图所示：

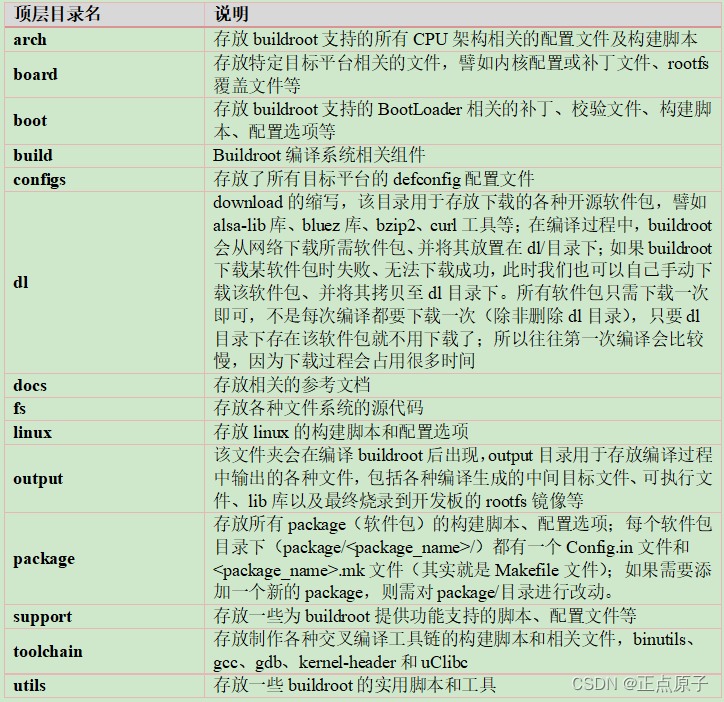

接下来简单介绍一下buildroot根目录下的文件夹：

6.3.2 常见编译命令

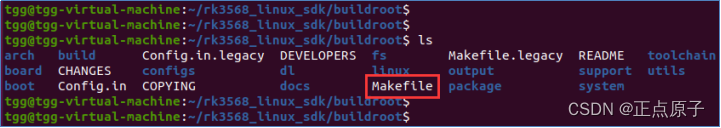

在buildroot源码根目录下有一个Makefile文件，如下所示：

这就是buildroot源码工程的Makefile文件，所以我们可以通过make命令编译buildroot，既可以编译整个根文件系统，也可以单独编译指定的package。
①、编译根文件系统
编译之前，先进行配置；进入到buildroot目录下，执行如下命令进行配置（以rk3568平台为例）：

source build/envsetup.sh rockchip_rk3568
命令中最后一个参数（rockchip_rk3568）用于指定目标平台的defconfig配置文件（不带_defconfig后缀），所有目标平台的defconfig配置文件都存放在/configs目录下，在该目录下可以找到rk3568的配置文件rockchip_rk3568_defconfig，如下所示：

配置完成后，直接执行make或“make all”命令编译根文件系统：

make
或
make all
使用多线程编译（-jN）：
make -j12
或
make all -j12
②、编译package
编译之前，先进行配置。进入到buildroot目录下，执行如下命令进行配置（以rk3568平台为例）：
source build/envsetup.sh rockchip_rk3568

配置完成后，执行如下命令编译指定的package：

make <package_name>
参数<package_name>用于指定package的名字，譬如rkwifibt：
make rkwifibt
③、buildroot清除命令
执行如下命令可删除所有构建时生成的文件（包括build、host、staging and target trees、images和toolchain）：
make clean
执行如下命令可删除所有构建时生成的文件以及相关配置（彻底清除，相当于删除output目录，而且还会删除dl文件夹，慎用！！！）：
make distclean
执行如下命令可删除指定package的构建目录：
make <package_name>-dirclean
6.3.3 编译RK3568根文件系统镜像rootfs.img
本小节介绍编译buildroot得到RK3568平台根文件系统镜像rootfs.img，6.4小节介绍如何通过buildroot编译出ramdisk根文件系统镜像。

编译之前先进行defconfig配置，在buildroot目录下执行如下命令：
source build/envsetup.sh rockchip_rk3568

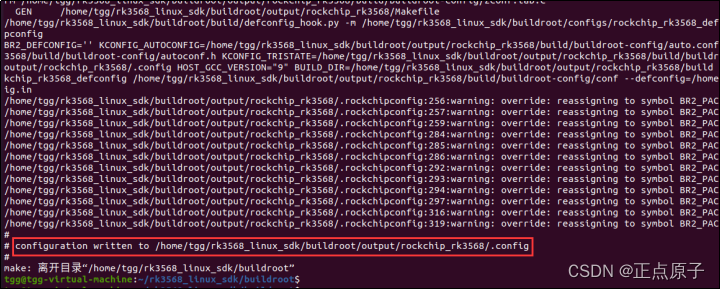

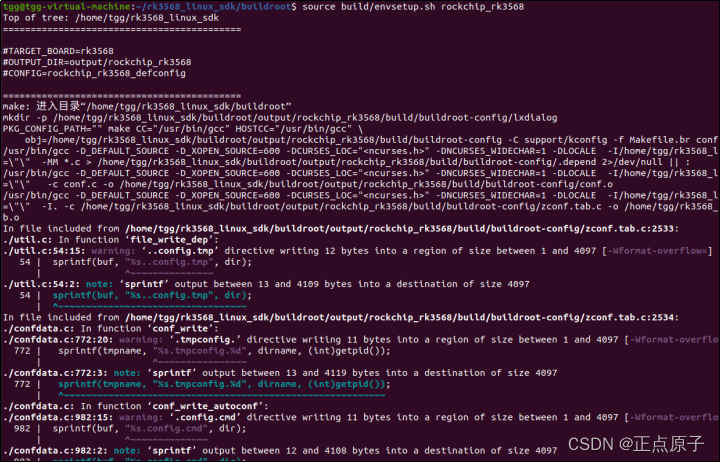

图6.3.3.1 执行defconfig配置(1)

图6.3.3.2 执行defconfig配置(2)
命令中最后一个参数（rockchip_rk3568）用于指定目标平台的defconfig配置文件（不带_defconfig后缀），所有目标平台的defconfig配置文件都存放在/configs目录下，在该目录下可以找到rk3568的配置文件rockchip_rk3568_defconfig，如下所示：

图6.3.3.3 rockchip_rk3568_defconfig配置文件

接着执行make命令或“make all”命令编译根文件系统：
make -j16

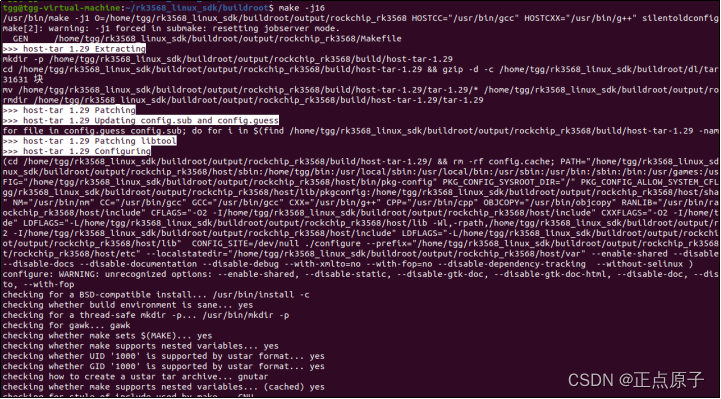

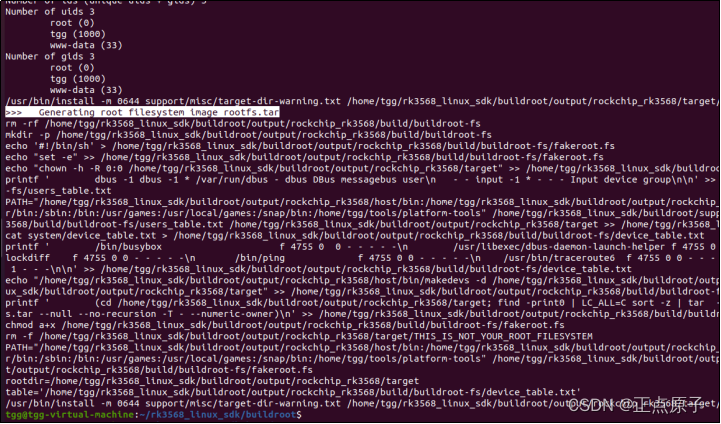

图6.3.3.4 编译根文件系统
整个编译过程将会持续很长一段时间，需要耐心等待！
编译完成后，如下图所示：

图6.3.3.5 根文件系统编译成功
编译生成的根文件系统镜像存放在output/rockchip_rk3568/images目录下：

图6.3.3.6 rootfs镜像
该目录下生成了多个不同格式的根文件系统镜像，RK3568平台上使用的是rootfs.ext4（ext4格式，由SDK板级配置文件中的RK_ROOTFS_TYPE变量决定），rootfs.ext4是一个软链接文件，实际指向的镜像为rootfs.ext2，使用file命令查看rootfs.ext2，如下所示：

图6.3.3.7 file命令查看rootfs.ext2
可知，rootfs.ext2就是ext4格式根文件系统镜像。将其重命名为rootfs.img，rootfs.img最终会烧录到开发板rootfs分区，作为正常启动系统时挂载的根文件系统。

直接使用make命令进行编译、编译过程会产生大量的输出信息，看起来非常乱，让人感觉不爽！想要在编译过程中过滤掉这些大量无用的输出信息，可以使用下面这条命令进行编译：
utils/brmake -j16
brmake是一个shell脚本，使用该脚本进行编译，可以过滤掉绝大部分不重要的输出信息、保留关键信息，使终端的输出内容变的简洁。
6.3.4 rootfs的配置
在buildroot源码目录下，执行如下命令可对buildroot根文件系统进行配置：
source build/envsetup.sh rockchip_rk3568 //加载buildroot配置文件
make menuconfig //打开menuconfig图形化配置界面
运行结果如下所示：

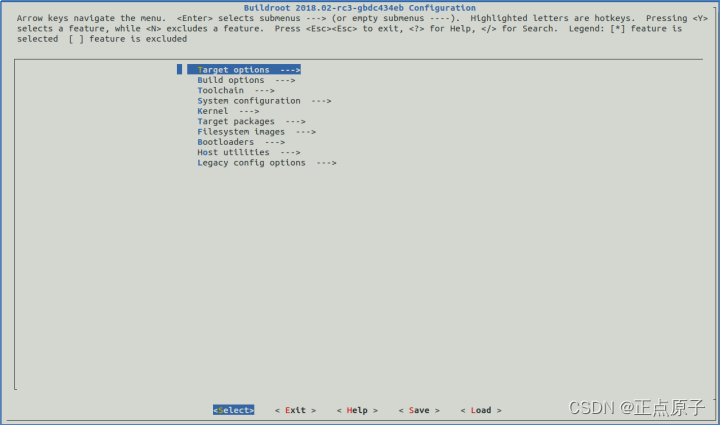

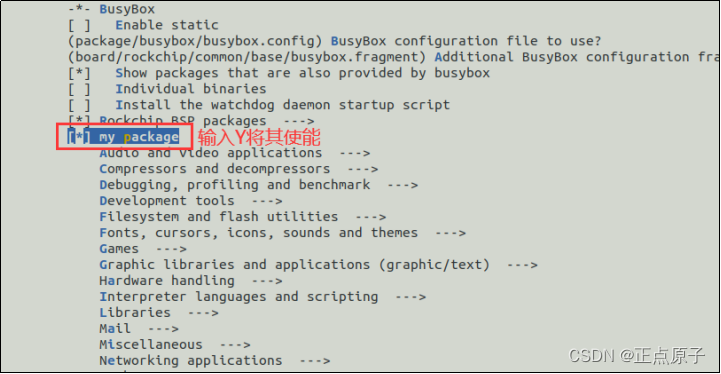

图6.3.4.1 menuconfig图形化配置界面
通过menuconfig图形化界面，可对buildroot进行配置，配置完成后可执行如下命令进行保存：
make savedefconfig
接下来我们可以回到SDK根目录下执行build.sh脚本编译buildroot（也可按照6.3.3小节方式进行编译）：
cd …/ //回到SDK根目录下（当前处于buildroot源码目录下）
./build.sh buildroot //执行build.sh脚本编译buildroot
6.3.5 output目录介绍
output目录用于存放编译过程中产生的各种文件，包括编译过程生成的中间目标文件、可执行文件、lib库以及最终烧录到开发板的rootfs镜像等。
output目录结构如下所示：
output/
├── rockchip_rk3568
│ ├── build #包含所有构建的软件包，包括buildroot在宿主机上所需的工具以及为目标平台编译的软件包
│ ├── host #包含为Ubuntu主机（宿主机）构建的工具，以及目标工具链
│ ├── images #存放最终编译输出的镜像
│ ├── Makefile
│ ├── staging #一个指向host/目录中目标工具链sysroot的符号链接
│ └── target #根文件系统系统目录，用来创建根文件系统镜像，rootfs.img镜像的内容就是该目录下的内容
6.3.6 package编译
本小节讲一下如何编译指定的软件包（package）。

首先，编译之前先进行配置；这里不再多说。接着执行如下命令编译指定的package：

make <package_name>
或
utils/brmake <package_name>
参数package_name用于指定package的名字，譬如rkwifibt：
make rkwifibt
或
utils/brmake rkwifibt

问题的关键在于，参数package_name如何确定/得知？

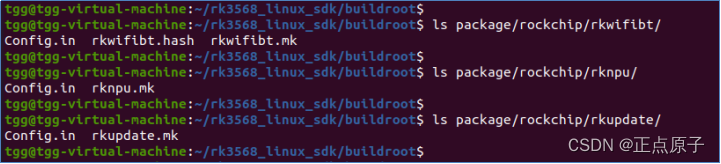

其实参数package_name对应的便是buildroot/package/文件夹中的某个目录对应的名字（或某个子目录对应的名字），并且该目录中存在Config.in配置文件（用于定义package配置选项）以及<package_name>.mk文件（Makefile文件，用于定义package的构建逻辑）。譬如：

rkwifibt package/rockchip/rkwifibt/
rknpu package/rockchip/rknpu/
rkupdate package/rockchip/rkupdate/

参数package_name指的便是Config.in和<package_name>.mk文件所在目录对应的名字。

package（软件包）的构建过程可以分解为：configure（配置）、build（编译）、install（安装），其执行顺序为：配置编译安装，每一步可单独执行，执行如下命令：
make <package_name>-configure #执行配置命令
make <package_name>-build #执行编译命令
make <package_name>-install #执行安装命令
或者
utils/brmake <package_name>-configure #执行配置命令
utils/brmake <package_name>-build #执行编译命令
utils/brmake <package_name>-install #执行安装命令

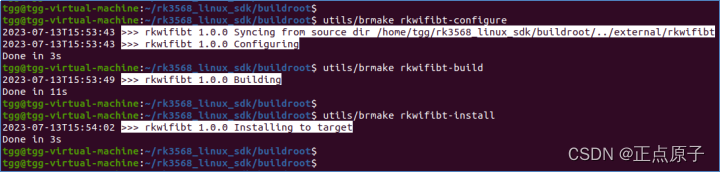

以rkwifibt为例：
utils/brmake rkwifibt-configure
utils/brmake rkwifibt-build
utils/brmake rkwifibt-install

与之对应的还有：reconfigure（重新配置）、rebuild（重新编译）、reinstall（重新安装）：

make <package_name>-reconfigure #从配置阶段开始，重新启动package的构建过程
make <package_name>-rebuild #从编译阶段开始，重新启动package的构建过程
make <package_name>-reinstall #从安装阶段开始，重新启动package的构建过程
或者
utils/brmake <package_name>-reconfigure #从配置阶段开始，重新启动package的构建过程
utils/brmake <package_name>-rebuild #从编译阶段开始，重新启动package的构建过程
utils/brmake <package_name>-reinstall #从安装阶段开始，重新启动package的构建过程

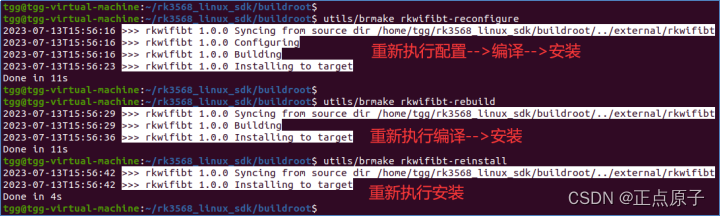

以rkwifibt为例：
utils/brmake rkwifibt-reconfigure
utils/brmake rkwifibt-rebuild
utils/brmake rkwifibt-reinstall

如果需要清理package（软件包）构建目录，可以执行如下命令：

make <package_name>-dirclean
以rkwifibt为例：

6.3.7 添加package
下面通过一个简单的例子向用户介绍如何在buildroot/package目录下添加一个自己的package（软件包）。

1. 开发源码工程

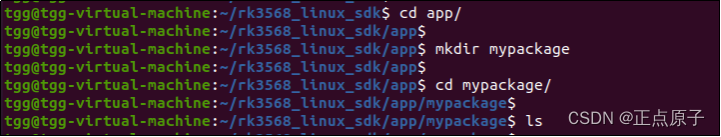

   首先进入/app目录下，在该目录下创建一个名为“mypackage”的文件夹，如下所示：


图6.3.7.1 创建mypackage文件夹
在mypackage目录下创建一个.c源文件main.c，以及一个Makefile文件：

图6.3.7.2 创建源文件和Makefile
大家可以自己在main.c源文件中编写一个简单的测试代码，譬如打印一个“Hello World”，Makefile文件中的内容如下所示：
mypackage: main.o
$(CC) -o mypackage main.o

%.o: %.c
$(CC) -c $< -o $@
目的就是将main.c源文件编译成一个可执行文件mypackage。
2. 添加package

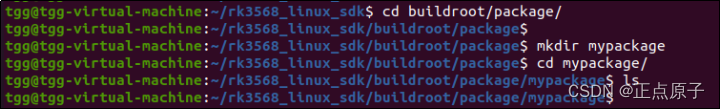

进入/package目录，在该目录下创建一个名为mypackage的目录：

图6.3.7.3 创建mypackage目录

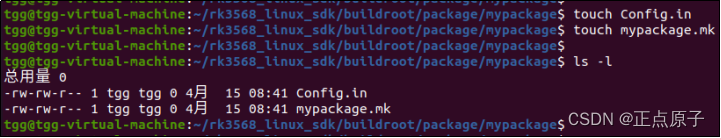

在mypackage目录下创建两个文件：Config.in和mypackage.mk：

图6.3.7.4 创建Config.in和mypackage.mk
Config.in文件的内容如下所示：
config BR2_PACKAGE_MYPACKAGE
bool “my package”
help
this configuration is used to enable or disable mypackage.
Config.in文件的语法规则与Linux Kernel、U-Boot中Kconfig文件的语法规则是一样的。
mypackage.mk文件的内容如下所示：
################################################################################

mypackage

################################################################################

给你的软件包定义一个版本号

MYPACKAGE_VERSION = 1.0

你的软件包所在目录

MYPACKAGE_SITE = $(TOPDIR)/…/app/mypackage

获取软件包的方式，local表示从本地获取，有些包可能需要通过网络下载，譬如git仓库中的项目

MYPACKAGE_SITE_METHOD = local

列出在编译软件包之前 需要执行的配置操作

define MYPACKAGE_CONFIGURE_CMDS
endef

列出编译软件包时 需要执行的操作

define MYPACKAGE_BUILD_CMDS
$(MAKE) -C $(@D)CC=$(TARGET_CC)
endef

列出将软件包安装到target目录(/output/rockchip_rk3568/target)时需要执行的操作

define MYPACKAGE_INSTALL_TARGET_CMDS
$(INSTALL) -D -m 0755 $(@D)/mypackage $(TARGET_DIR)/usr/bin/mypackage
endef

表示当前软件包是一个通用型软件包基础结构

$(eval $(generic-package))
注意：该文件中定义了一些变量以及宏，所有的这些变量、宏都以前缀MYPACKAGE_开头，不能乱来，它必须等于Config.in、mypackage.mk文件所在目录（mypackage）对应的名字（小写字母转换为大写）。
上面已经解释了这些变量、宏的作用，除了这些变量、宏之外，还可以在.mk文件中定义很多其它的变量或者宏，每个变量或宏都有自己的意义，详细的使用方法请用户阅读文档：开发板光盘A盘-基础资料10、用户手册03、辅助文档【正点原子】Buildroot用户手册中文版(正点原子翻译)_V1.0.pdf。
$(MAKE)：表示make命令；
$(@D)：表示软件包所在目录，注意这个目录并不是<SDK>/app/mypackage、而是该软件包在output/rockchi{p}_{r}k3568/build/目录下对应的文件夹；编译软件包之前，buildroot会将<SDK>/app/mypackage拷贝至<Buildroot>/output/rockchi{p}_{r}k3568/build/目录，并重命名为mypackage-1.0（1.0就是版本号）。所以这个“$(@D)”指的是output/rockchip_rk3568/build/mypackage-1.0这个目录。
$(TOPDIR)：表示buildroot顶层目录，也就是/buildroot目录。
$(TARGET_CC)：表示交叉编译器，RK平台默认使用buildroot交叉编译器，交叉编译器所在路径为：/output/rockchip_rk3568/host/bin/aarch64-buildroot-linux-gnu-gcc。
$(INSTALL)：表示install命令。
$(TARGET_DIR)：表示target目录/output/rockchip_rk3568/target。

关于mypackage.mk文件的内容就给大家讲这么多，详情请参考《【正点原子】Buildroot用户手册中文版(正点原子翻译)_V1.0.pdf》文档。

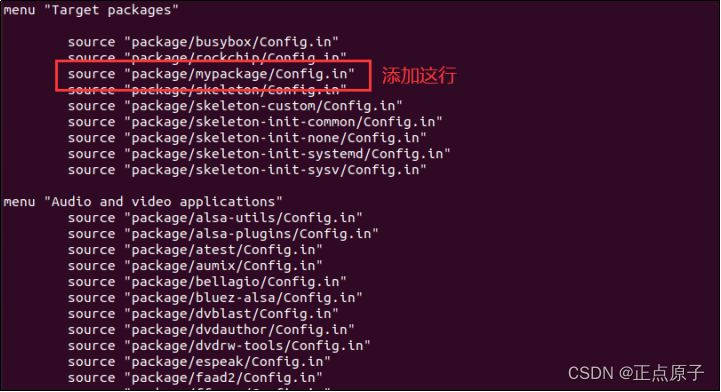

接下来打开package/Config.in文件，将下面这行内容添加到该文件中：

source “package/mypackage/Config.in”

添加完成后保存退出。

3. 使能并编译package
   执行“make menuconfig”打开图形化配置界面，找到我们添加的package，然后将其使能：
   Target packages —>
   my package


图6.3.7.5 使能mypackage
然后保存配置、退出图形化配置界面。

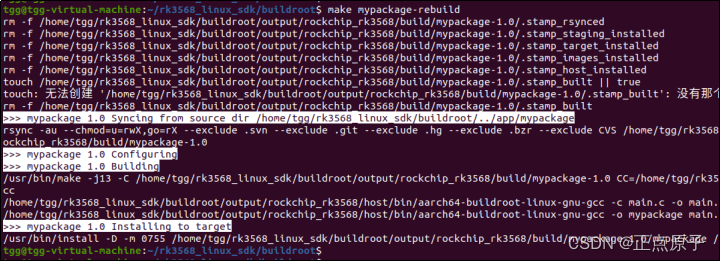

执行如下命令编译该软件包，如下所示：

make mypackage-rebuild
或
utils/brmake mypackage-rebuild

图6.3.7.6 编译mypackage
编译生成一个可执行文件mypackage，其所在路径为：output/rockchip_rk3568/target/usr/bin/mypackage。

图6.3.7.7 mypackage可执行文件
6.3.8 rootfs定制
用户可针对自己的Linux产品对rootfs进行定制，使得能够在满足产品功能的前提下、尽量减小rootfs 的体积。
