常见串口通信协议

串口是一种数据传输接口，通常用于在计算机和外部设备之间传输数据。串口有多种通信协议，其中最常用的是RS232、RS485和UART等协议。

  • 不同的串口通信协议的区别主要是通信的距离不一样！

TTL 接口

数码设备和单片机中的TTL电平如下：

  • 输入： 高电平： 大于2V 低电平： 小于1.2V
  • 输出： 高电平： 大于2.4V 低电平： 小于0.8V

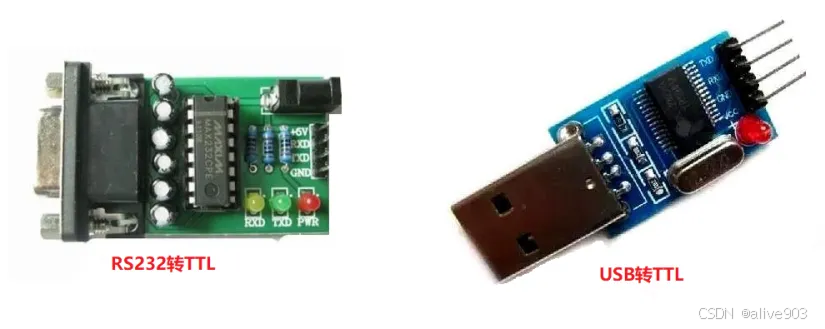

所以接台式机RS232接口与设备连接需要用RS232转TTL电路，或者现在最常用的USB转TTL

在这里插入图片描述

RS232接口

特性描述
类型异步串行通信
通信模式点对点（1 对 1）
电压标准±12V（高）、-12V（低）
传输距离最长 15 米
信号线TX（发送）、RX（接收）、RTS、CTS、DTR、DSR、GND
  • 常用于计算机串口（COM 口）通信，如老式鼠标、调制解调器、医疗设备等。

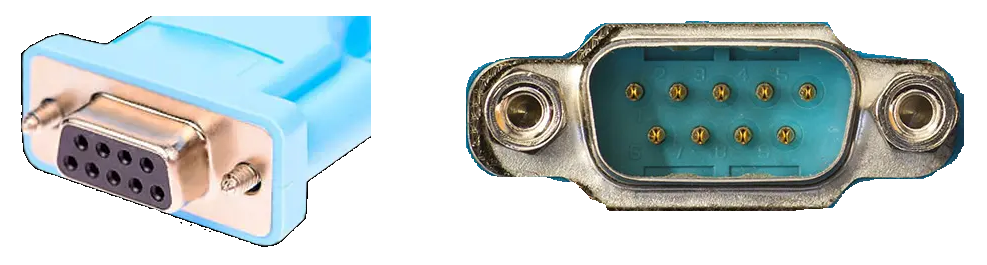

以前的台式机，在机箱背面都有九针DB9接口，信号电平逻辑遵照RS-232规则。

台式机九针D型接口中，虽然有九针实际用到的只有3个，2脚RXD，3脚TXD ，5是GND。

而各种数码设置中的逻辑信号与RS232高低不同，因此不能直接对接。

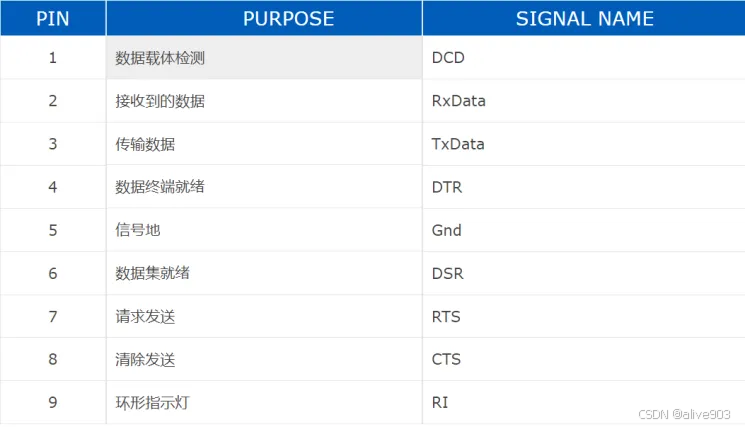

右图为例针的用途说明如下（1号针位于端口左上角）

在这里插入图片描述

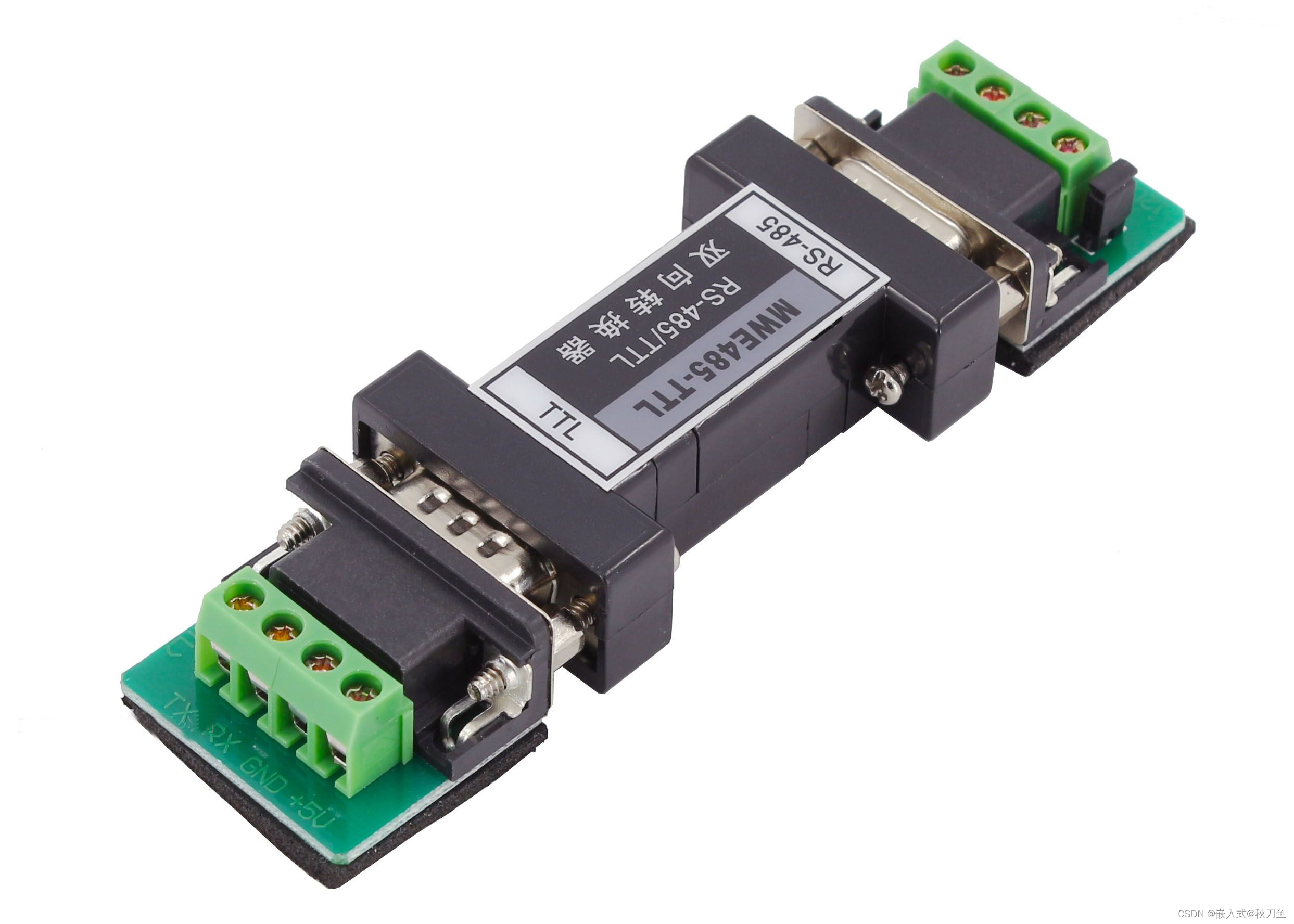

RS-485（工业常用）


在这里插入图片描述

特性描述
类型异步串行通信
通信模式多点通信（1 对多）
电压标准-7V ~ +12V
传输距离最大 1200 米
信号线A（+）、B（-）、GND

RS-485 适用于：

  • 工业自动化（PLC、传感器）
  • 远距离通信
  • 多设备总线

串口通信引脚连接图

UART引脚连接方法

  • RXD：数据输入引脚，数据接受。
  • TXD：数据发送引脚，数据发送。

在这里插入图片描述

在这里插入图片描述

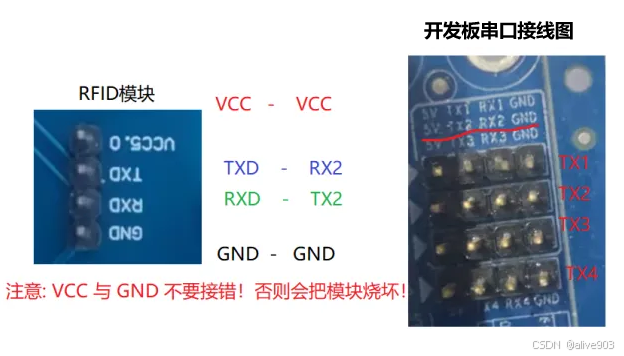

            开发板 与 RFID 读卡模块连接

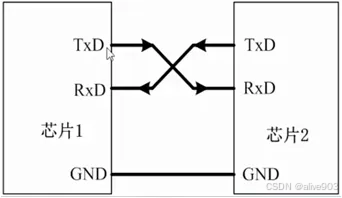

对于两个芯片之间的连接，两个芯片GND共地，同时TXD和RXD交叉连接。这里的交叉连接的意思就是，芯片1的RxD连接芯片2的TXD，芯片2的RXD连接芯片1的TXD。这样，两个芯片之间就可以进行TTL电平通信了。

QT 串口编程

Qt串口模块提供了两个类一个是QSerialPort提供访问串口的函数，另外一个类QSerialPortInfo提供有关现有串行端口的信息。如果要在你的项目中使用QSerialPort和QSerialPortInfo要包含下面两个头文件

#include <QSerialPort>
#include <QSerialPortInfo>

编译的时候需要连接串口模块，可以在qmake.pro（项目工程文件中添加模块）

QT += serialport

QSerialPort 串口类

构造函数

QSerialPort(const QSerialPortInfo &serialPortInfo, QObject *parent = nullptr)
//name:串口驱动设备路径名  parent:父类指针
QSerialPort(const QString &name, QObject *parent = nullptr)
QSerialPort(QObject *parent = nullptr)

常用函数

bool QSerialPort::open(QIODevice::OpenMode mode)  //打开串口驱动
void QSerialPort::close()                         //关闭串口


--------------------示例---------------------

QSerialPort   *port =  new QSerialPort("/dev/ttySAC2",this);

 if(port->open(QIODevice::ReadWrite))
 {
     //打开串口成功
 }else
 {
     //打开串口失败
 }

串口参数配置枚举

//波特率
enum BaudRate { Baud1200, Baud2400, Baud4800, Baud9600, Baud19200, …, UnknownBaud }
//数据位
enum DataBits { Data5, Data6, Data7, Data8, UnknownDataBits }
//流控制
enum FlowControl { NoFlowControl, HardwareControl, SoftwareControl, UnknownFlowControl }
//校验
enum Parity { NoParity, EvenParity, OddParity, SpaceParity, MarkParity, UnknownParity }
//串口错误
enum SerialPortError { NoError, DeviceNotFoundError, PermissionError, OpenError, NotOpenError, …, UnknownError }
//停止位
enum StopBits { OneStop, OneAndHalfStop, TwoStop, UnknownStopBits }

串口参数配置函数

//设置串口名称
setPortName(const QString &name)
//设置波特率
setBaudRate(qint32 baudRate, QSerialPort::Directions directions = AllDirections)
//设置数据位
setDataBits(QSerialPort::DataBits dataBits)
//设置停止位
setStopBits(QSerialPort::StopBits stopBits)
//设置校验位
setParity(QSerialPort::Parity parity)
//设置流控制
setFlowControl(QSerialPort::FlowControl flowControl)
//向串口发送数据
write(const char *data, qint64 maxSize)
//从串口接收数据
read(char *data, qint64 maxSize)
//获取串口缓冲区中的可用字节数
bytesAvailable() const

QSerialPortInfo串口信息类

获取当前系统所有可用串口的信息

//获取当前系统所有可以使用的串口
[static] QList<QSerialPortInfo> QSerialPortInfo::availablePorts()
//串口描述信息
QString QSerialPortInfo::description() const;
//串口名
QString QSerialPortInfo::portName() const;

综合示例

需求：设置一个串口助手

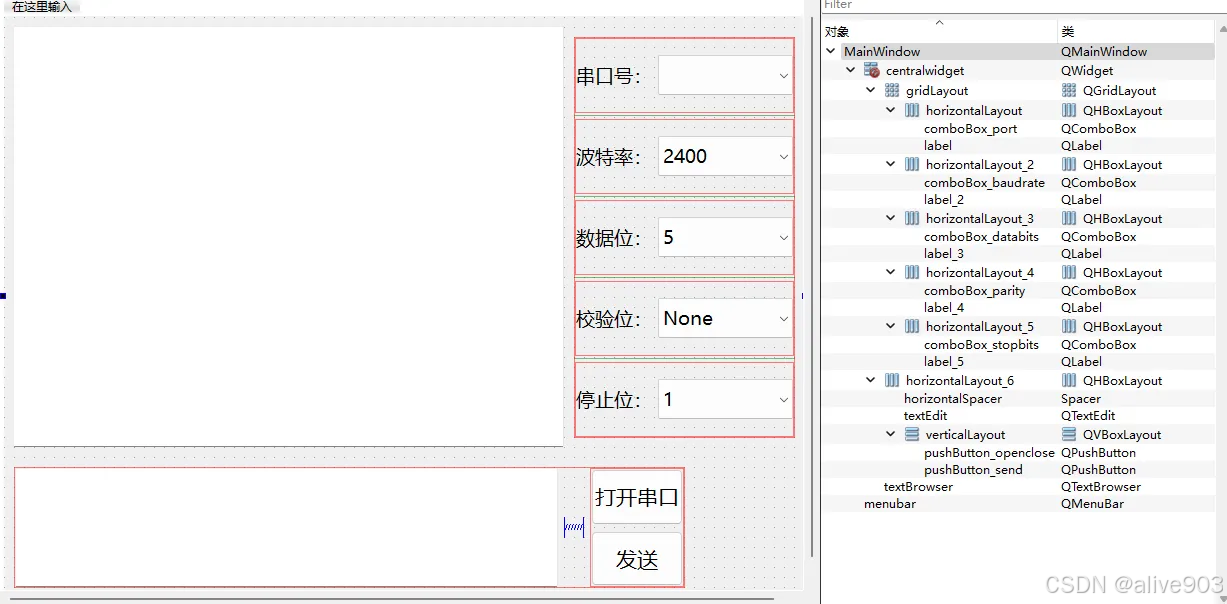

UI 界面设计

在这里插入图片描述

代码实现

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QSerialPort>
#include <QSerialPortInfo>
QT_BEGIN_NAMESPACE
namespace Ui {
class MainWindow;
}
QT_END_NAMESPACE

class MainWindow : public QMainWindow
{
    Q_OBJECT
public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private slots:

    void on_pushButton_openclose_clicked();

    void on_pushButton_send_clicked();

private:
    Ui::MainWindow *ui;
    QSerialPort *serial;     // 串口对象

};
#endif // MAINWINDOW_H

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QDebug>
#include <QMessageBox>

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);

     setWindowTitle("串口助手");  // 设置窗口标题

    //获取系统所有可用接口显示到comboBox上
    for(QSerialPortInfo &info:QSerialPortInfo::availablePorts())
    {
        qDebug() << info.portName() << info.description();
        QSerialPort port(info);//创建串口对象
        if(port.open(QIODevice::ReadWrite))//空闲
        {
            ui->comboBox_port->addItem(port.portName());
            //关闭
            port.close();
        }else//被占用
        {
            ui->comboBox_port->addItem(port.portName() + "(被占用)");
        }
    }

    //初始化串口对象
    serial = new QSerialPort(this);
    //绑定可读信号
    //连接接收数据的信号和槽
    QObject::connect(serial,&QSerialPort::readyRead,this,[&](){
        //接收所有数据
        QByteArray arr = serial->readAll();
        //显示
        if(!arr.isEmpty()){
            ui->textBrowser->append(QString(arr));
        }
    });

}

MainWindow::~MainWindow()
{

    delete ui;
}

//打开/关闭串口
void MainWindow::on_pushButton_openclose_clicked()
{
    if(ui->pushButton_openclose->text() == "打开串口")//打开
    {
        QString portName = ui->comboBox_port->currentText();//获取名字
        serial->setPortName(portName);//设置名字
        if(!serial->open(QIODevice::ReadWrite))
        {
            QMessageBox::warning(this,"提示","打开失败！");
            serial->deleteLater();//关闭串口
            return;
        }

        //设置波特率
        switch(ui->comboBox_baudrate->currentIndex()){
        case 0:
            serial->setBaudRate(QSerialPort::Baud2400);
            break;
        case 1:
            serial->setBaudRate(QSerialPort::Baud4800);
            break;
        case 2:
            serial->setBaudRate(QSerialPort::Baud9600);
            break;
        case 3:
            serial->setBaudRate(QSerialPort::Baud38400);
            break;
        case 4:
            serial->setBaudRate(QSerialPort::Baud115200);
            break;
        }

        //设置数据位
        switch(ui->comboBox_databits->currentIndex()){
        case 0:
            serial->setDataBits(QSerialPort::Data5);
            break;
        case 1:
            serial->setDataBits(QSerialPort::Data6);
            break;
        case 2:
            serial->setDataBits(QSerialPort::Data7);
            break;
        case 3:
            serial->setDataBits(QSerialPort::Data8);
            break;
        }

        //设置校验位
        switch(ui->comboBox_parity->currentIndex()){
        case 0:
            serial->setParity(QSerialPort::NoParity);
            break;
        case 1:
            serial->setParity(QSerialPort::OddParity);
            break;
        case 2:
            serial->setParity(QSerialPort::EvenParity);
            break;
        }

        //设置停止位
        switch(ui->comboBox_stopbits->currentIndex()){
        case 0:
            serial->setStopBits(QSerialPort::OneStop);
            break;
        case 1:
            serial->setStopBits(QSerialPort::OneAndHalfStop);
            break;
        case 2:
            serial->setStopBits(QSerialPort::TwoStop);
            break;
        }

        //关闭流控制
        serial->setFlowControl(QSerialPort::NoFlowControl);

        //关闭选项菜单，使能发送
        ui->comboBox_port->setEnabled(false);
        ui->comboBox_baudrate->setEnabled(false);
        ui->comboBox_databits->setEnabled(false);
        ui->comboBox_parity->setEnabled(false);
        ui->comboBox_stopbits->setEnabled(false);

        ui->pushButton_send->setEnabled(true);

        ui->pushButton_openclose->setText("关 闭 串 口");

    }else
    {
        serial->clear();
        serial->close();
        serial->deleteLater();

        ui->comboBox_port->setEnabled(true);
        ui->comboBox_baudrate->setEnabled(true);
        ui->comboBox_databits->setEnabled(true);
        ui->comboBox_parity->setEnabled(true);
        ui->comboBox_stopbits->setEnabled(true);

        ui->pushButton_send->setEnabled(false);

        ui->pushButton_openclose->setText("打 开 串 口");
    }


}

void MainWindow::on_pushButton_send_clicked()
{
    //获取要发送的数据
    QByteArray arr = ui->textEdit->toPlainText().toUtf8();
    serial->write(arr);
}

串口模拟

串口模拟工具.zip

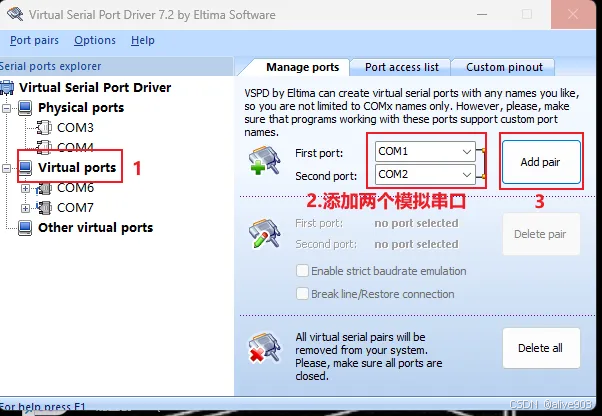

安装后进入下图界面添加模拟串口

在这里插入图片描述

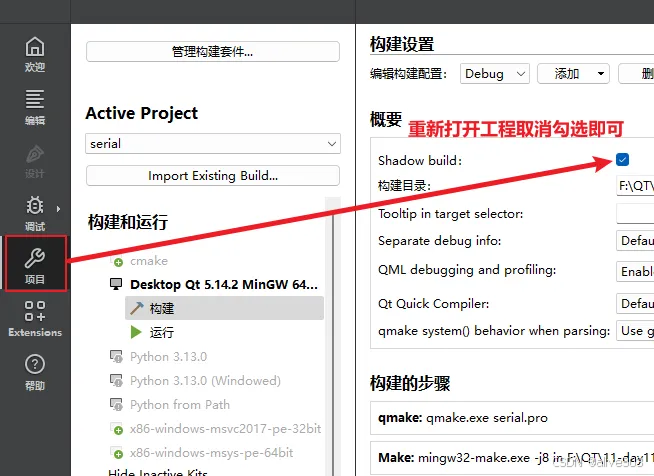

复制刚刚写的工程文件生成第二份，记得改名字及工程构建路径

在这里插入图片描述

在这里插入图片描述

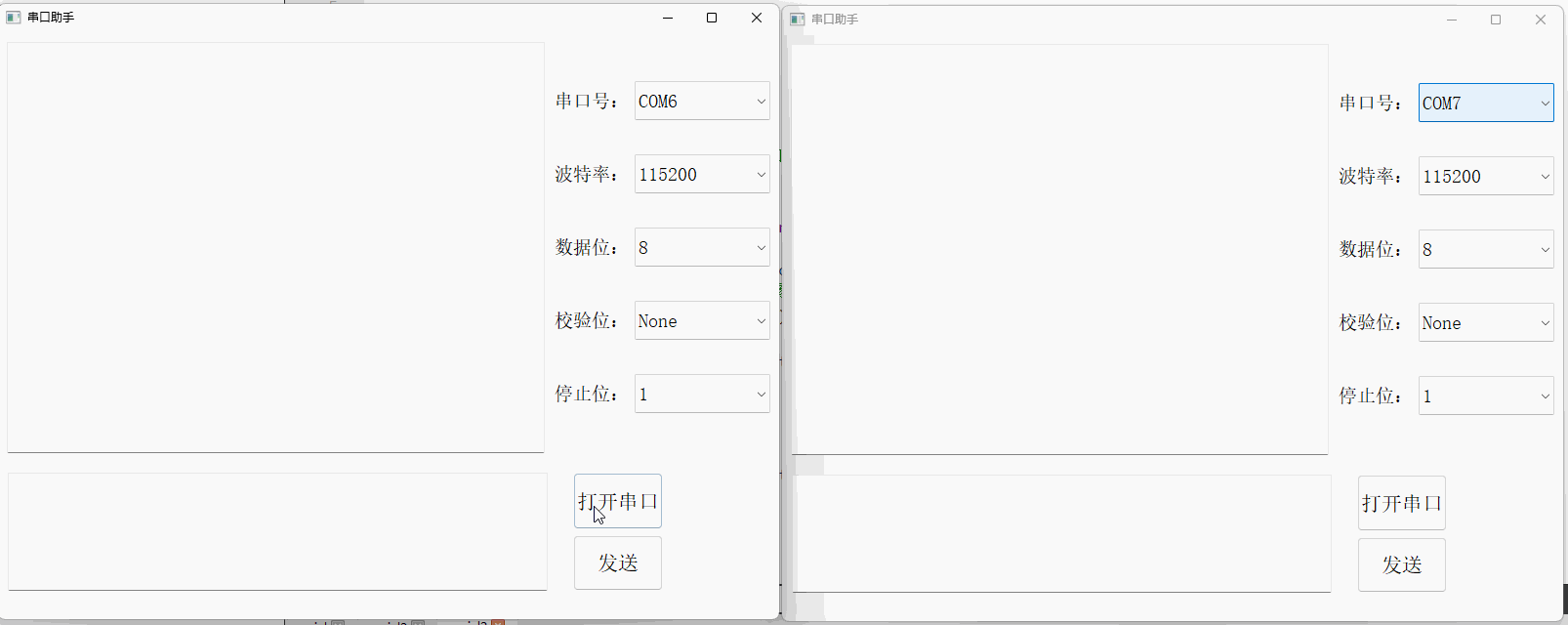

效果

注意：波特率这些串口参数实际选什么取决于你的串口，请查阅厂家给的手册

LInux 串口编程

Linux提供了一系列的接口函数来访问串口，通过调用这些函数就能实现串口传输。步骤非常固定

Linux 串口设备文件

在 Linux 中，串口设备以 文件形式 存在，通常位于：

设备路径设备类型
/dev/ttyS0、/dev/ttyS1标准串口（COM 口）
/dev/ttyUSB0、/dev/ttyUSB1USB-串口
/dev/ttyAMA0树莓派 UART 串口
/dev/ttySAC0(调试串口)、/dev/ttySAC1、/dev/ttySAC2、/dev/ttySAC3gec6818 开发板

相关的头文件和数据结构

在这里插入图片描述

#include <termios.h>

#define NCCS 32
struct termios
{
    tcflag_t c_iflag;           /* 输入模式标志 */
    tcflag_t c_oflag;           /* 输出模式标志 */
    tcflag_t c_cflag;           /* 控制模式标志 */
    tcflag_t c_lflag;           /* 本地模式标志 */
    cc_t c_line;                /* 线路规程 */
    cc_t c_cc[NCCS];            /* 控制属性 */
    speed_t c_ispeed;           /* 输入速度 */
    speed_t c_ospeed;           /* 输出速度 */
    #define _HAVE_STRUCT_TERMIOS_C_ISPEED 1
    #define _HAVE_STRUCT_TERMIOS_C_OSPEED 1
};

termios 结构体成员详解

成员描述
c_iflag输入模式标志（影响数据接收）
c_oflag输出模式标志（影响数据发送）
c_cflag控制模式标志（设置波特率、数据位等）
c_lflag本地模式标志（影响终端行为，如回显）
c_line线路规程（一般不使用）
c_cc[NCCS]控制字符（如 VTIME、VMIN）
c_ispeed输入波特率（cfsetispeed()）
c_ospeed输出波特率（cfsetospeed()）

c_iflag（输入模式标志）

c_iflag 用于 控制输入数据的处理方式（如换行转换、流控）。

标志位作用
IGNBRK忽略输入的 BREAK 信号
BRKINTBREAK 产生中断
IGNPAR忽略奇偶校验错误
PARMRK标记奇偶校验错误
INPCK启用输入奇偶校验
ISTRIP截断高位 bit
IXON启用软件流控（XON/XOFF）
IXOFF启用接收端流控
IXANY允许任何字符启动输出

c_oflag（输出模式标志）

c_oflag 用于 控制数据如何发送（仅适用于终端，不影响串口）。

标志位作用
OPOST处理输出数据（默认启用）
ONLCR将 \n 转换成 \r\n

c_cflag（控制模式标志）😍

c_cflag 设置波特率、数据位、校验位、停止位。

标志位作用
CS5 / CS6 / CS7 / CS8设置数据位数（5、6、7、8 位）
PARENB启用奇偶校验
PARODD奇校验（默认偶校验）
CSTOPB2 个停止位（默认 1 个）
CREAD启用接收功能
CLOCAL忽略 modem 控制信号

c_lflag（本地模式标志）

c_lflag 控制 终端行为（如回显、信号处理）。

标志位作用
ICANON规范模式（启用行缓冲）
ECHO输入时回显字符
ECHOEERASE键删除前一个字符
ECHOKKILL键删除整行
ISIG启用 INTR、QUIT、SUSP信号

c_cc[NCCS]（控制字符）

用于 控制超时、数据接收行为。

控制字符作用
VTIME读取超时（单位 100ms）
VMIN读取最小字节数

c_ispeed / c_ospeed（波特率）

设置输入/输出波特率。

波特率宏定义
9600B9600
115200B115200

串口编程步骤

Linux 下的串口通信主要分为 5 个步骤：

  1. 打开串口（open()）
  2. 配置串口参数（termios）
  3. 读写数据（read() / write()）
  4. 刷新 & 控制串口（tcflush() /tcdrain()）
  5. 关闭串口（close()）

综合示例

#include <stdio.h>      // 标准输入输出
#include <stdlib.h>     // 标准库（如 malloc, free）
#include <string.h>     // bzero, strlen
#include <unistd.h>     // read, write, close
#include <fcntl.h>      // open, O_RDWR
#include <errno.h>      // 错误处理
#include <termios.h>    // 串口配置（B9600, CS8, etc）
#include <pthread.h>    // 线程库（pthread_t, pthread_create）


int serialfd;
//线程的任务函数，接收串口信息
void *recvserialmsg(void *arg)
{
	char rbuf[100];
	while(1)
	{
		bzero(rbuf,100);
		read(serialfd,rbuf,100); //接收串口数据
		printf("串口接收到的数据是: %s\n",rbuf);
	}
}

//封装函数配置串口
int set_serial()
{
    //声明设置串口的结构体
    struct termios termios_new;

    //清空结构体
    bzero(&termios_new,sizeof(termios_new));

    //cfmakeraw()设置终端属性,就是设置termios结构体中的各个参数
    cfmakeraw(&termios_new);

    //设置波特率,双向通信
    cfsetispeed(&termios_new,B9600);
    cfsetospeed(&termios_new,B9600);

    //CLOCAL 和 CREAD分别用于本地连接和接受使能 因此 首先要通过位掩码的方式激活这两个选项
    termios_new.c_cflag |= CLOCAL | CREAD;

    //通过位掩码设置数据为8位 linux中的串口编程和QT一样（代码都是固定写法）
    termios_new.c_cflag &= ~CSIZE; //清空标志位
    termios_new.c_cflag |= CS8;    // CS7 CS6 CS5

    //设置无奇偶校验
    termios_new.c_cflag &= ~PARENB; //PARENB:是否使用奇偶校验位，若使用，则设置奇偶校验位类型

    //设置停止位为1
    termios_new.c_cflag &= ~CSTOPB;

    //可设置接受字符和等待时间 无特殊要求可以将其设置为 0
    termios_new.c_cc[VTIME] = 2;//等待时间
    termios_new.c_cc[VMIN] = 1;//接受字符

    //用于清空输入/输出缓冲区
    tcflush(serialfd,TCIFLUSH); //TCIFLUSH:刷新输入缓冲区

    //完成配置后,可以使用以下函数激活串口设置
    tcsetattr(serialfd,TCSANOW,&termios_new); //TCSANOW:立即执行
    return 0;
}

int main()
{
    pthread_t id;//定义线程id
    char sbuf[100];
    //打开串口驱动
    serialfd = open("/dev/ttySAC1",O_RDWR);
    if (serialfd == -1)
    {
        perror("打开串口失败");
        return -1;
    }

    //配置串口
    set_serial();

    //收发信息
	//创建线程专门接收信息
	pthread_create(&id,NULL,recvserialmsg,NULL);

	//主函数专门发送信息
	while(1)
	{
		bzero(sbuf,100);
		printf("请输入要发送的数据!\n");
		scanf("%s",sbuf);
		write(serialfd,sbuf,strlen(sbuf));
	}

	//关闭串口
	close(serialfd);
	return 0;

}

参考资料

串口编程.ppt

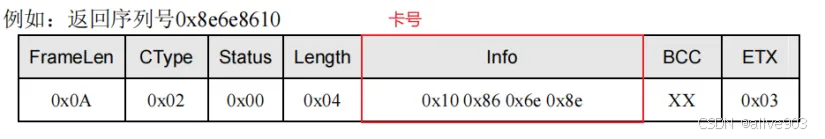

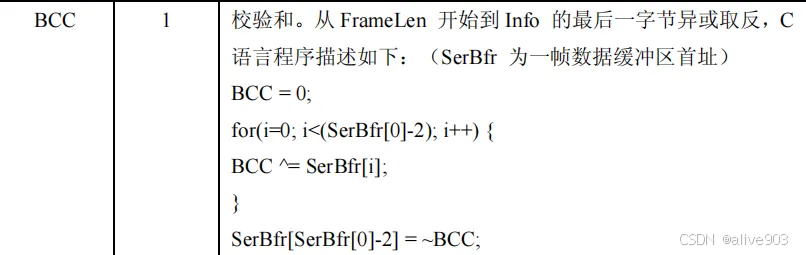

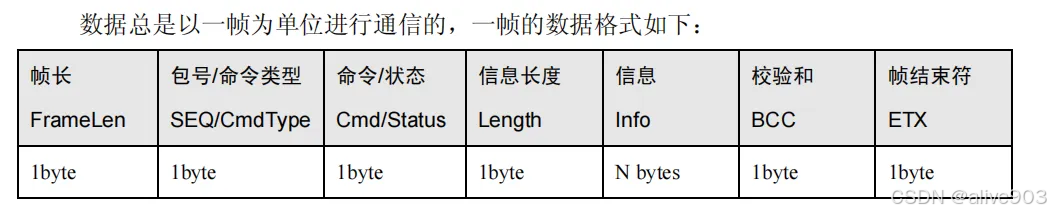

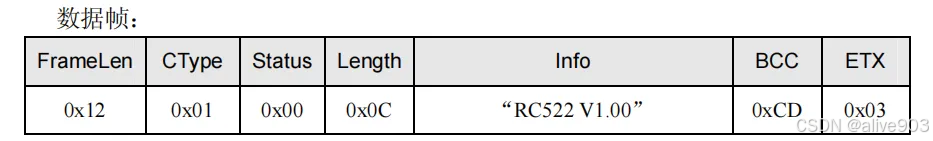

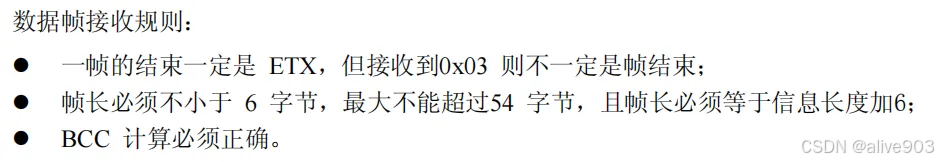

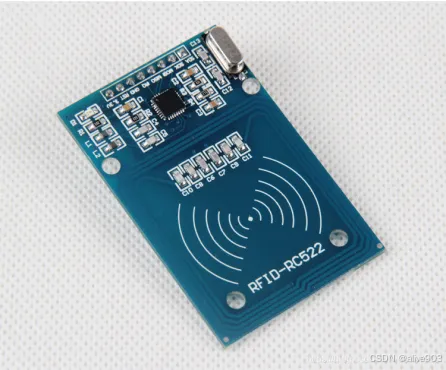

RFID 模块的开发

在这里插入图片描述

RFID（Radio Frequency Identification，射频识别） 是一种
无线通信技术，通过 射频信号 实现
无接触式数据传输和识别，可用于
物联网（IoT）、物流、门禁、支付系统等。

工作原理

  1. RFID 读写器 发出 无线射频信号。
  2. RFID 标签（Tag） 内部的 芯片+天线 接收信号，并返回数据。
  3. RFID 读写器 解析数据，进行存储或操作。

RFID 组成部分

1️⃣ RFID 标签（RFID Tag）

作用：存储数据，贴在 物品、卡片、设备 上。

  • 无源标签（Passive RFID）：无电池，靠读写器供电，廉价，适合 门禁卡、商品管理。
  • 有源标签（Active RFID）：内置电池，发射信号，适合 远距离追踪（如车辆定位）。

2️⃣ RFID 读写器（RFID Reader）

作用：发射射频信号，并读取标签数据。

  • 固定式读写器：安装在固定位置，如 门禁、仓库出入口。
  • 手持式读写器：移动式，如 快递扫描枪。

3️⃣RFID 天线

作用：用于无线数据传输，决定通信距离。

4️⃣ RFID 数据管理系统

作用：处理 RFID 读取的数据，连接 数据库、物联网系统、ERP。

RFID 读卡流程

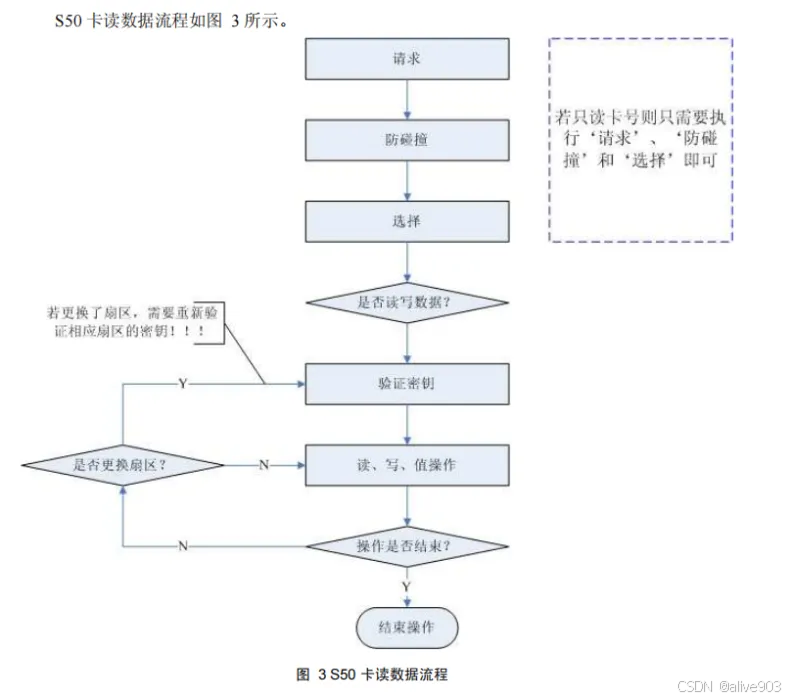

在这里插入图片描述

UART 接口一帧的数据格式为 1 个起始位，8 个数据位、无奇偶校验位、1 个停止位，波特率固定为 9600。

数据帧

在这里插入图片描述

字段长度说明
FrameLen1 byte整个数据帧的总长度（从 FrameLen 到 ETX 的字节数）
SEQ/CmdType1 byte包号（SEQ）或命令类型（CmdType），标识命令类别（如设备控制或 ISO14443A）
Cmd/Status1 byte具体命令（主机发送时）或状态（从机应答时）
Length1 byteInfo 字段的长度（N bytes）
InfoN bytes可变长度的信息内容（如参数或返回数据）
BCC1 byte校验和，用于验证数据完整性
ETX1 byte结束符，固定为 0x03，标志数据帧结束

校验和规则

在这里插入图片描述

在这里插入图片描述

请求数据帧设计

char  Request[8]={0};
Request[0] =  0x07; //帧长
Request[1] =  0x02; //命令类型
Request[2] =  0x41; //命令
Request[3] =  0x01; //数据长度
Request[4] =  0x52; //数据信息
//计算校验和
int BCC = 0;
for(int i=0;i<Request[0]-2;i++)
{
    BCC ^= Request[i];
}
Request[5] = ~BCC;   //校验和
Request[6] = 0x03;   //结束标记


//发送数据帧给 RFID 模块
port->write(Request,7);

应答数据的处理

在这里插入图片描述

void MainWindow::read_rfid()
{
    QByteArray bye  = port->readAll();
//    //遍历数据帧的每一位
//    for(int i=0;i<bye.length();i++)
//    {
//        qDebug() << (int)bye.at(i);
//    }
    //判断状态位,确定是否请求成功！
    if(bye.length() == 0x08 && bye.at(2) == 0x00)
    {
        qDebug() << "Request  Successful";
        //设计防碰撞数据帧


        //发送防碰撞协议

    }else
    {
        qDebug() <<  "Request  fail";
    }
}

防碰撞数据帧设计

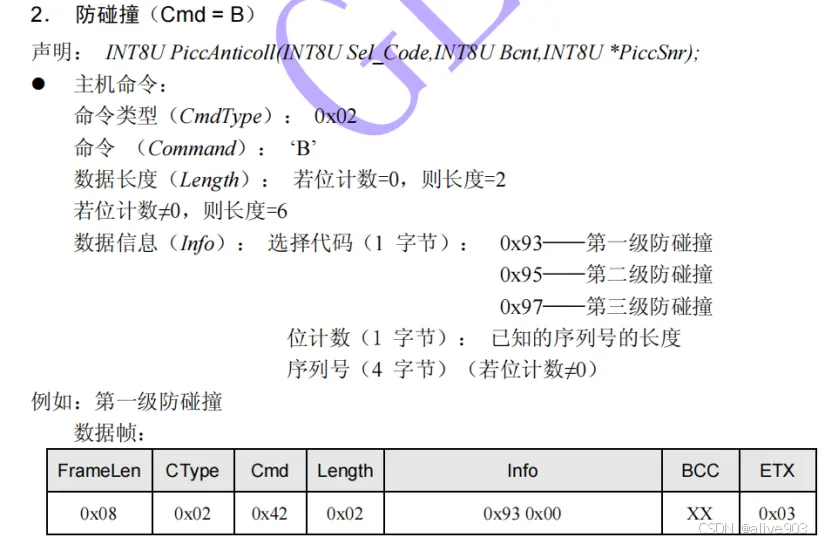

在这里插入图片描述

//设计防碰撞协议
char  AntiCollision[9]={0};
AntiCollision[0] = 0x08; //帧长
AntiCollision[1] = 0x02; //命令类型
AntiCollision[2] = 0x42; //命令
AntiCollision[3] = 0x02; //数据长度
AntiCollision[4] = 0x93;
AntiCollision[5] = 0x00;
//计算校验和
int BCC = 0;
for(int i=0;i<Request[0]-2;i++)
{
    BCC ^= Request[i];
}
AntiCollision[6] = ~BCC;
AntiCollision[7] = 0x03;

//发送防碰撞协议
port->write(AntiCollision,8);

应答数据的处理

在这里插入图片描述

f(bye.length() == 0x0a && bye.at(2) == 0x00)
{
     qDebug() << "AntiCollision  Successful";

     //卡号  4  5  6  7
     QString  id = QString::asprintf("%d%d%d%d",bye.at(7),bye.at(6),bye.at(5),bye.at(4));
     qDebug() << "ID:" << id;
}else
{
    qDebug() << "RFID  fail";
}
QT串口编程
小米的修行之路
04-03 2306
串口实例最终展示界面，模仿网上的串口助手，文章后面附有源码下载地址： 1、串口助手： 2.实例界面： 3、QT串口编程主要使用到的类：QSerialPort：提供了访问串口的接口函数；QSerialPortInfo：获取可用的串口信息，将QSerialPortInfo辅助类对象做为参数，使用setPort()或setPortName()函数可以设置要访问的串口设备。 QT += serialport #include <QSerialPort> #inclu
Qt 串口编程
希望能帮助大家，希望大家多多支持，你们的支持是我前进的动力。
06-21 1116
需要pro中添加模块 QT += serialportQSerialPort常用接口 2.运行截图
QT 篇 QT上位机串口编程
热门推荐
Cheng0717的博客
03-18 2万+
QT 篇 QT上位机串口编程 最近因为项目需要，需要用到上位机，通过串口与上位机进行通讯，来上传和下发一些数据以及控制指令，所以用QT写了一个上位机，并记录下来，免得到时候要用又到处翻资料。 QT版本：QT Creater 4.80 默认安装好QT了 1.新建工程 选择Qt Widgets 然后下一步 自己填一个项目名字和项目路径 我只安装了这一个，我就选了这个 这里主要是一些基类的选择 这里我选择QMainWindow 类名，文件名什么的，你们看看要不要改名 项目管理这里版本控制选择无 然后就完
QT串口程序
11-12
基于QT5写的简要串口程序。基本上实现了串口搜索，串口波特率配置，以及串口的收发等操作。
QT编程之串口通信
最新发布
深之JohnChen的专栏
03-19 1412
在Qt中实现串口通信，你可以使用Qt的类，它是从Qt 5.3开始引入的。类提供了一个跨平台的API来访问串行端口。下面是如何使用。
qt串口编程
dongliqiang2006的专栏
08-06 1639
qt串口编程管理提醒： 本帖被 XChinux 执行加亮操作(2008-04-22) [serial.cpp]#include #include   #include "mainwindow.h"int main(int argc, char *argv[]){    QApplication a(argc,argv);
Qt 串口连接
weixin_33901926的博客
05-30 1501
Qt 串口连接 使用 Qt 开发上位机程序时，经常需要用到串口，在 Qt 中访问串口比较简单，因为 Qt 已经提供了 QSerialPort 和 QSerialPortInfo 这两个类用于访问串口。 使用 QSerialPort Qt 提供的 QSerialPort 类继承于 QIODevice，也就是说，除了少数几个串口特有的属性需要单独设置外，可以像一般的 IO 设备（最常见的是文件）一样访...
【QT5】＜重点＞ QT串口编程
致力于Linux的博客
06-13 1741
本篇记录QT串口编程相关内容，并制作一个串口助手来巩固理论知识。
黄强老师、Qt串口编程 Modbus编程源码.rar
01-10
《Qt串口编程与Modbus通信实践》 在IT领域，Qt是一个强大的C++图形用户界面应用程序开发框架，被广泛应用于桌面应用、嵌入式系统甚至移动设备的开发。而串口编程是设备间通信的重要手段，特别是在工业自动化、...
qt.zip_Qt 串口_qt串口编程
09-23
通常，这样的文本文件会包含具体的编程示例，展示如何设置串口参数、打开串口、读写数据以及错误处理等。 为了进一步深入学习，你可以参考Qt官方文档中的QSerialPort部分，它提供了详细的功能说明和使用示例。此外...
QT5串口编程——编写简单的上位机
12-27
QT5串口编程是开发嵌入式系统或者物联网应用中常用的一种技术，它允许设备通过串行通信接口进行数据交换。本教程将详细介绍如何使用QT5框架来编写一个简单的上位机程序，实现与硬件设备的串口通信。 首先，我们需要...
Qt串口12313123123_串口协议解析_qt串口_QT_QT协议解析_Qt串口
09-11
最后，提到“Qt串口”，这是对Qt串口通信功能的泛指。Qt库提供的`QSerialPort`类使得开发者可以方便地在应用程序中集成串口通信功能，无论是简单的发送命令还是复杂的协议解析，都可以轻松应对。通过监听串口事件，...
Qt串口通信
03-17
解决接收数据不完整
QT 串口源码 串口实例 QT 串口助手代码.zip
04-09
QT串口助手是一款基于QT库开发的用于与硬件设备通过串行通信进行数据交互的工具。QT库是一个跨平台的应用程序开发框架，广泛应用于GUI编程，同时也支持非GUI程序，如服务器应用程序。在这个实例中，我们将深入探讨...
Qt串口编程
qq_31629063的博客
10-15 462
//SerialPortTool.h #ifndef SERIALPORTTOOL_H #define SERIALPORTTOOL_H #include <QObject> #include <QDebug> #include <QMetaEnum> #include <QSerialPort> #include <QSerialPort...
qt 串口编程
java开发指南博客 【转载】
08-16 145
安装 1、安装虚拟串口软件vspm 2、安装串口调试助手(用于连接com口)发送数据 设置： 3、启动vspm,设置为server模式，新建一个虚拟串口，如com3 4、启动串口调试助手，连接到com3端口即可 5、使用qextserialport串口库，自己编写程序打开com3口发送数据给vspm。（自己编写的程序不能和串口调试串口打开同一个串口）...
QT下的串口编程
tjh7808的博客
11-25 603
QT下的串口编程 对串口进行读和写。编程实例：写一个自己的串口助手。 1.创建工程  依旧是选择qt widget application，然后再配置好相关操作，基类选择QWidget。创建后马上编译一下，验证一下初始工程没有问题。 2. 做好相关的UI界面 - 做一个文本接收界面，Plain Text Edit。 - 作一些相关的属性选择下拉框（诸如串口号，波特率，校验位等），使用Combo Box。双击控件就可以编辑相关的下拉选项。 - 做一个发送框，使用Line Edit，注意设置为readOnly。
Qt 串口通信
07-13 282
　　在Qt5之前，串口通信基本依赖于第三方库，下面是我曾接触过的串口通信类库： 名称 语言 平台 QextSerialPort QT C++ Win/Linux http://sourceforge.net/projects/qextserialport/files/ QSeri...
QT串口编程实战指南
“QT串口编程”是一个关于使用QT框架进行串行通信的示例项目，包含源代码文件`serial.cpp`、`mainwindow.h`和`mainwindow.cpp`。 在QT框架中，串口编程是通过`QSerialPort`类来实现的，该类提供了与硬件串行端口...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
