模拟器介绍

LVGL · GitHub 官网的网站

在这里插入图片描述

可以看到LVGL是核心代码，其他平台的移植代码都要基于这个LVGL核心代码，下面介绍一下这几种的区别

1> lvgl

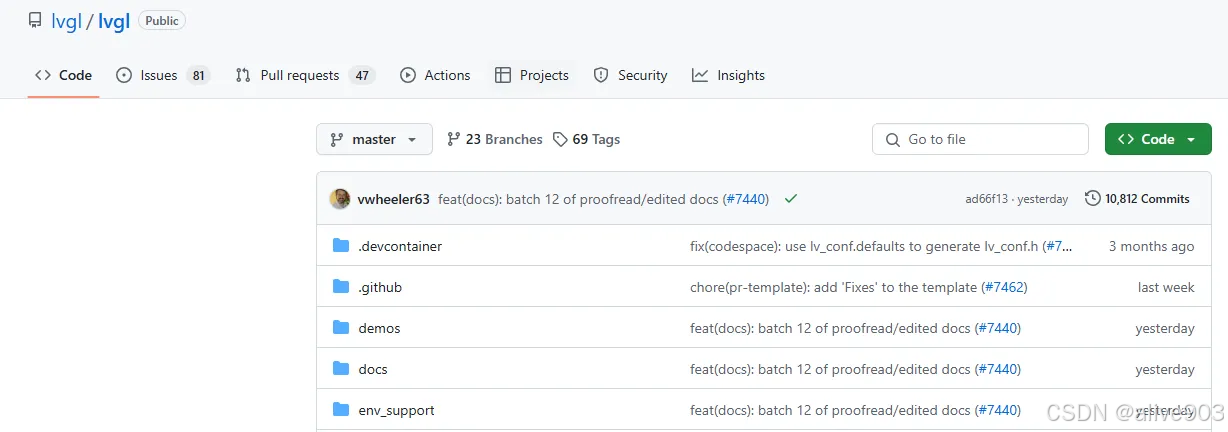

lvgl/lvgl Github链接

在这里插入图片描述

主库：这是 LVGL 的核心库。
用途：
- 包含所有核心功能和控件的实现，例如绘图引擎、动画、样式系统、多语言支持等。
- 仅提供与硬件无关的通用代码（例如控件逻辑和 API）。
- 没有内置任何硬件相关的驱动，也没有具体的移植代码。
- 这是 LVGL 开发的基础，几乎所有 LVGL 项目都会依赖它。

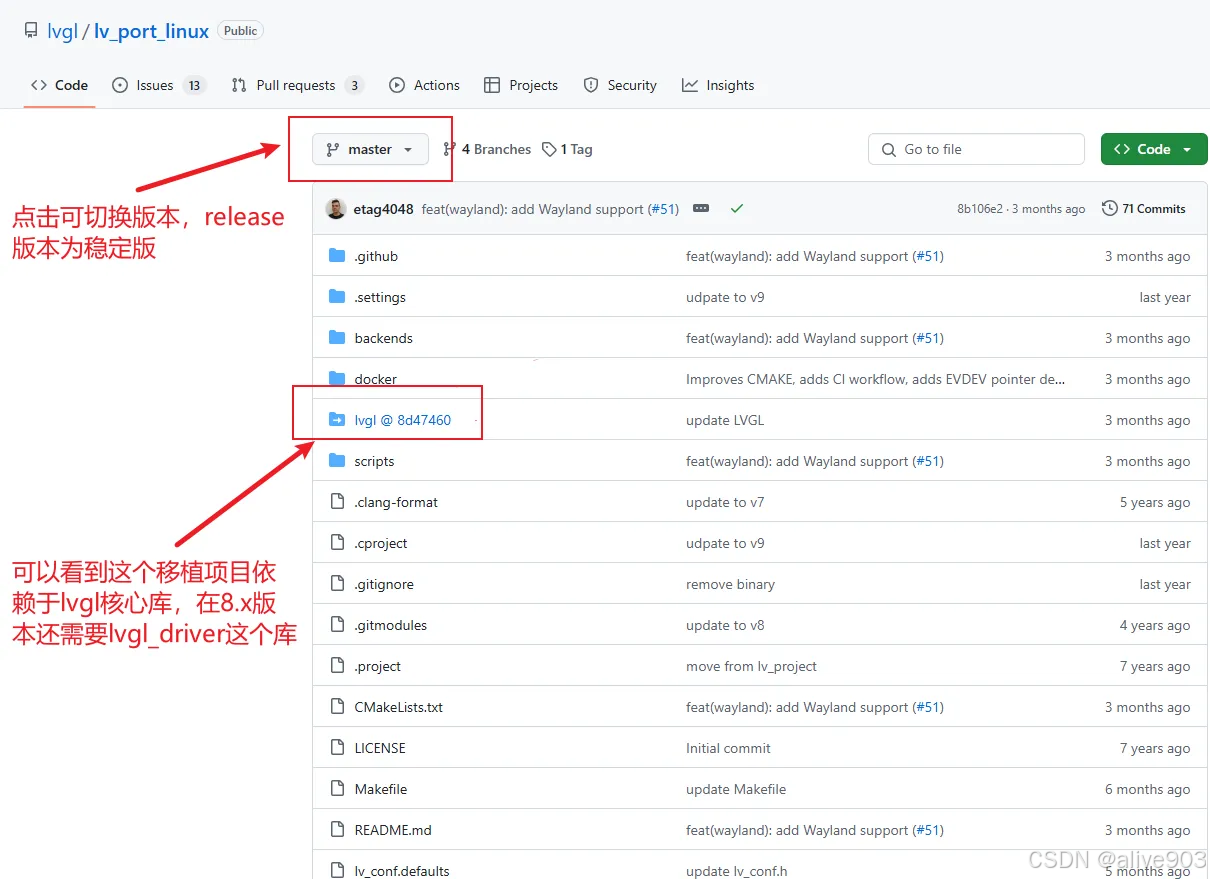

2> lv_port_linux

lvgl/lv_port_linux Github链接

在这里插入图片描述

移植项目：LVGL 在 Linux 平台（如 PC 或嵌入式 Linux 设备）上的移植代码。
用途：
- 提供 LVGL 在 Linux 系统上运行的移植示例。
- 包括显示设备（framebuffer、SDL 等）和输入设备（鼠标、触摸屏等）的驱动代码。
- 方便在 Linux 系统上快速运行和调试 LVGL 项目。
包含内容：
- 显示驱动：支持通过 Linux framebuffer 或 SDL 渲染。
- 输入驱动：支持鼠标和键盘输入模拟触摸操作。
- 配置文件：提供了 LVGL 的移植配置和示例代码。

3> lv_port_eclipse

lvgl/lv_port_pc_eclipse Github链接

开发环境模板：这是 LVGL 官方提供的一个 基于 Eclipse IDE 的移植模板。
用途：
- 提供在 PC 模拟器中运行 LVGL 项目的示例。
- 使用 Eclipse 和 MinGW/SDL2 作为开发环境。
包含内容：
- 模拟器代码：通过 SDL2 库在 Windows 或 Linux 的模拟器中运行 LVGL 项目。
- Eclipse 项目模板：已经配置好 LVGL 和 SDL2 的开发环境，开箱即用。
- 示例代码：包含简单的 LVGL 示例代码，帮助快速上手。

lv_port_eclipse 8.3 搭建

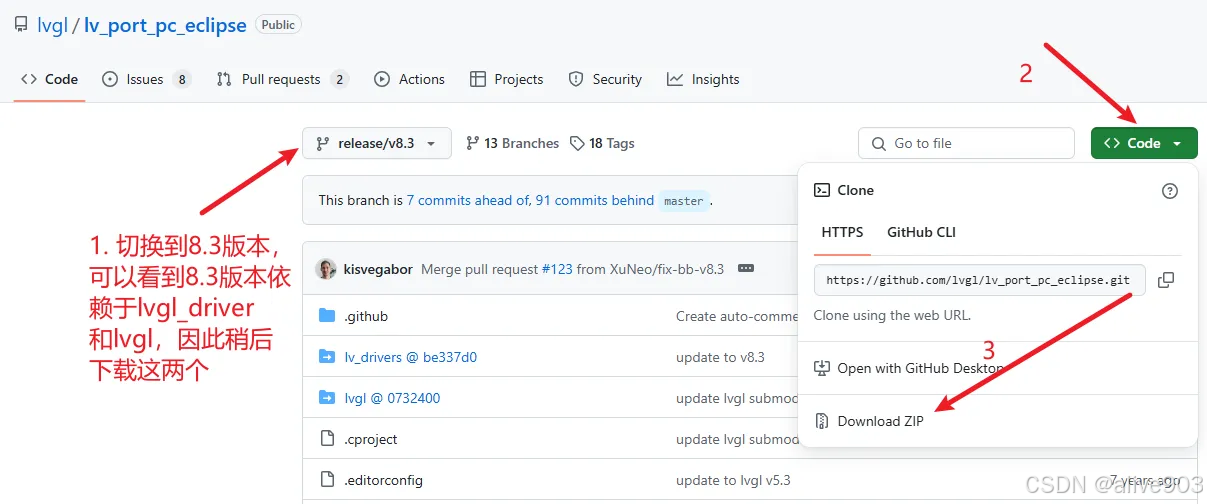

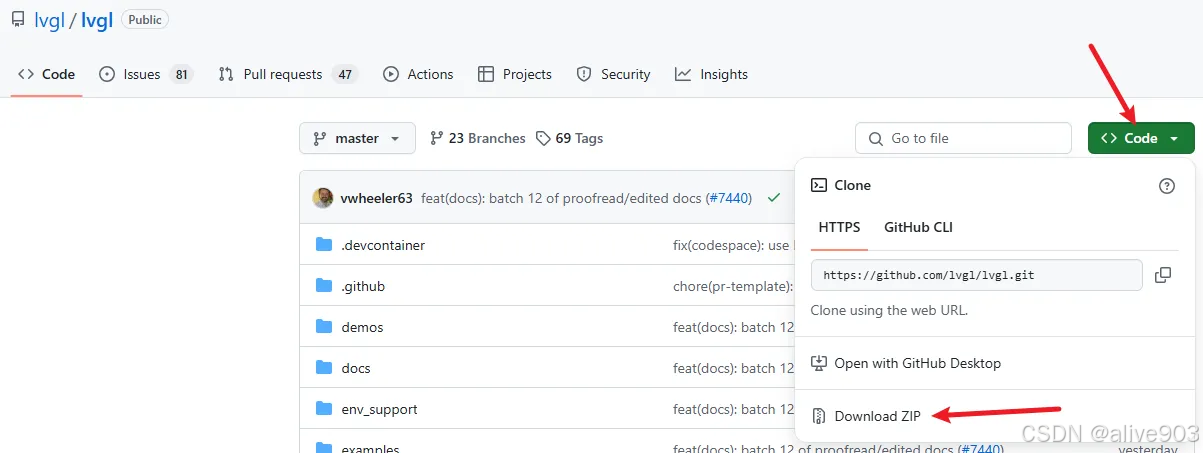

下载 lv_port_eclipse

在这里插入图片描述

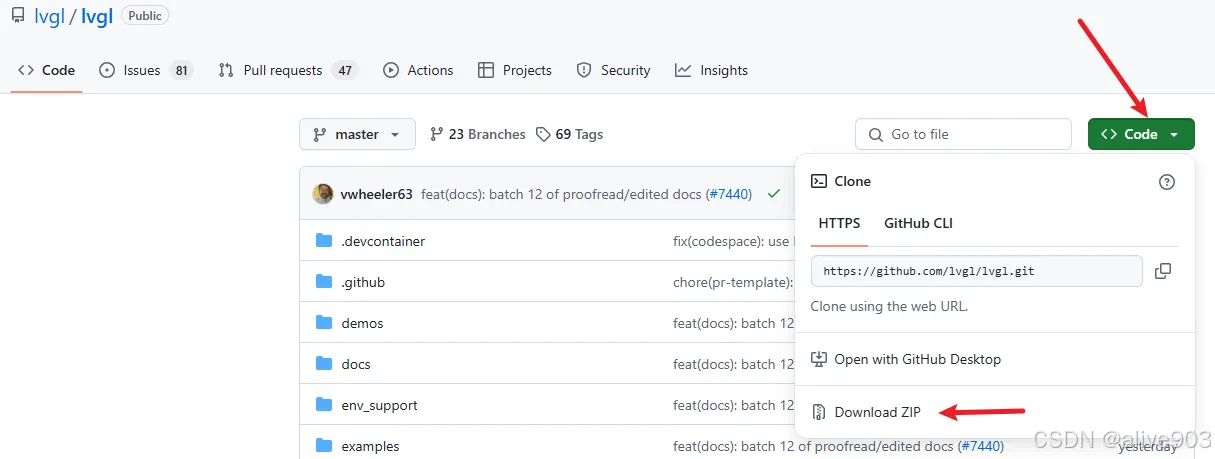

下载lvgl

在这里插入图片描述

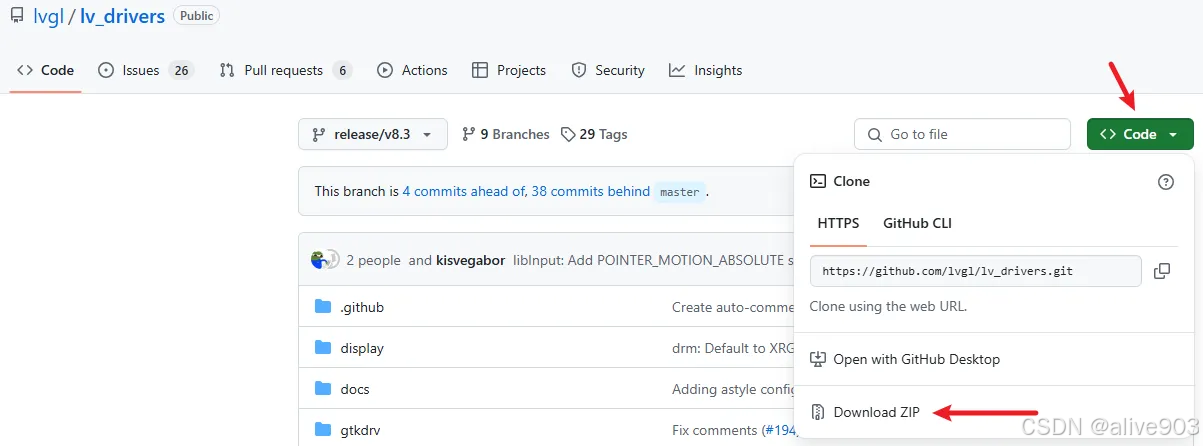

下载lvgl_driver

在这里插入图片描述

新建工程

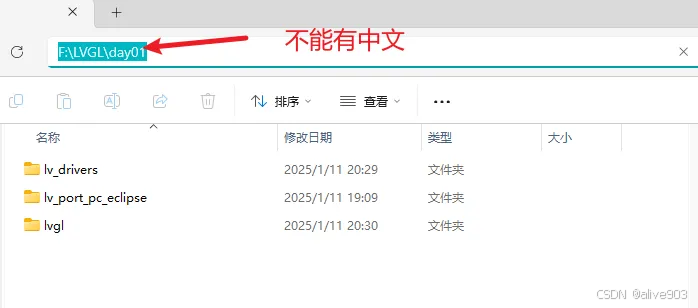

将下载来的压缩包全部解压，注意 注意注意解压路径下千万不能有中文。

在这里插入图片描述

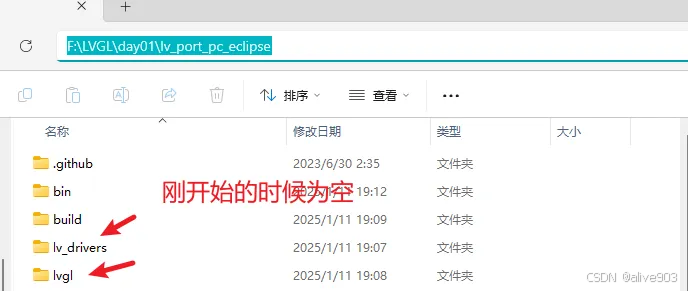

lv_port_pc_eclipse在该目录下会有两个空文件夹分别为lvgl和lv_drivers，将解压后的另外两个文件夹 里面的内容（ctrl + a全选复制就好放对应的放到这两个文件夹中。

在这里插入图片描述

MinGW安装

1> 压缩包下载

mingw64.zip

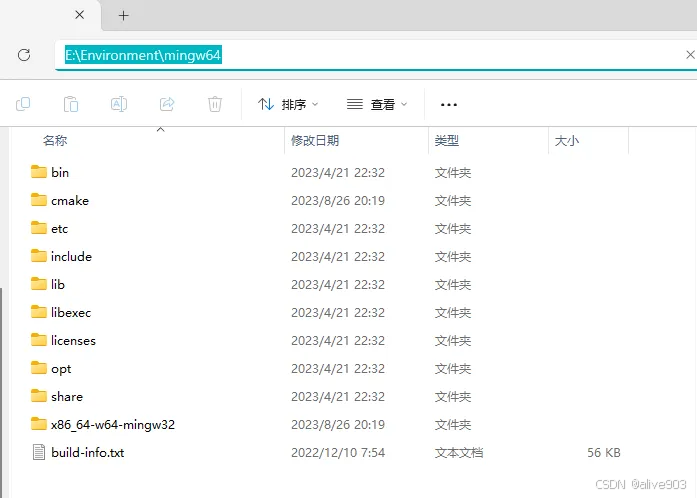

将该压缩包解压缩到自己对应的开发环境文件夹，例如我是习惯将开发工具及相关环境放在E:\Environment下，同时还是注意路径不能有中文和空格。

在这里插入图片描述

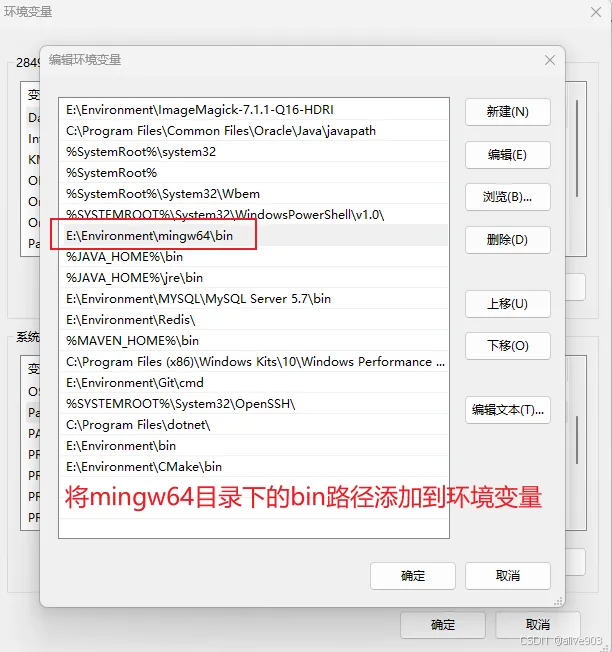

2> 配置环境变量

在这里插入图片描述

3> 验证环境

在这里插入图片描述

CMake安装

https://cmake.org/download/

在这里插入图片描述

验证安装成功：cmake --version 有些电脑添加环境变量后需要重启才能生效

在这里插入图片描述

VScode编译运行

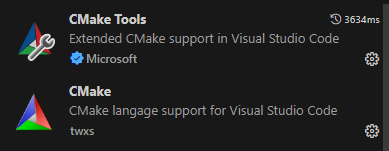

安装插件

打开项目

打开后，默认会编译一次

在这里插入图片描述

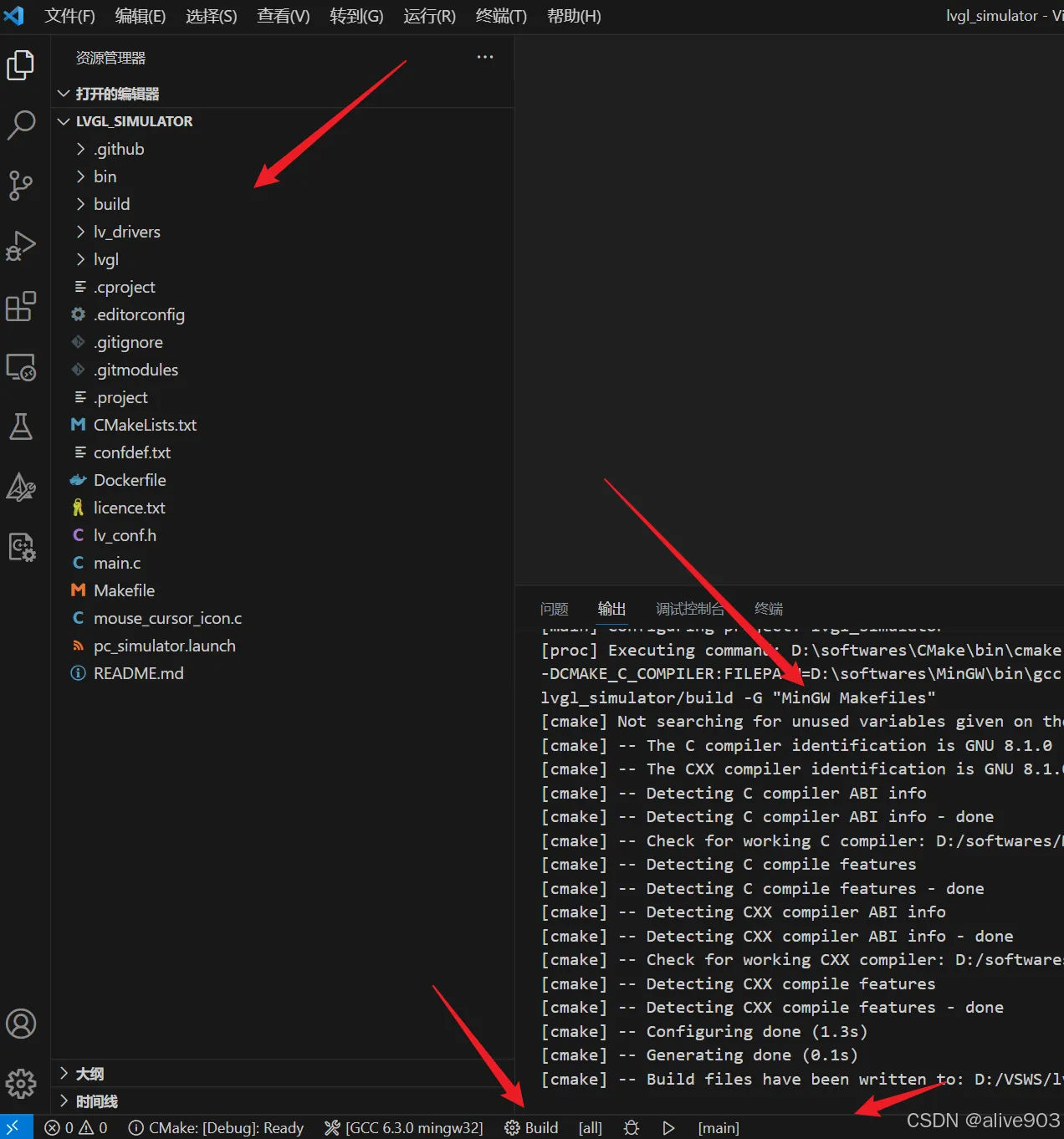

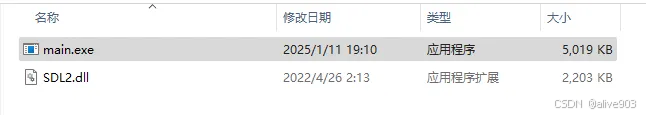

点击Build对源码进行编译，编译完成后，会多出bin和build目录，将mingw64\x86_64-w64-mingw32\bin里的SDL2.dll拷贝到bin这个目录中。

在这里插入图片描述

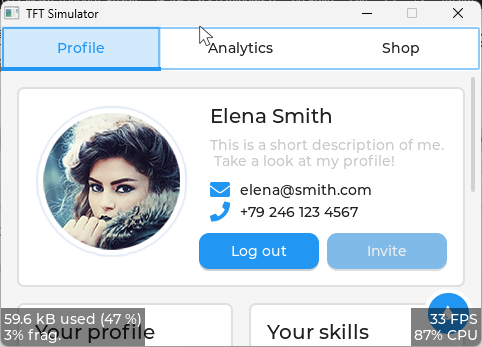

然后点击下方栏目三角形的运行按钮，运行结果如下：

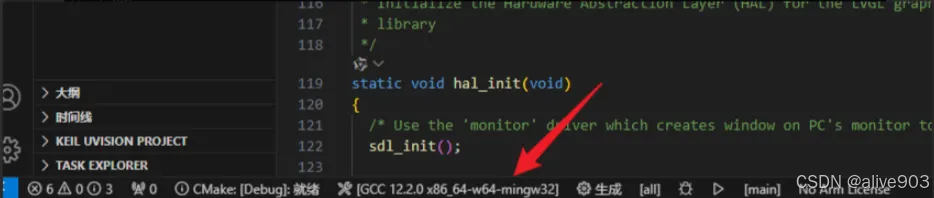

没有GCC状态栏解决办法

在这里插入图片描述

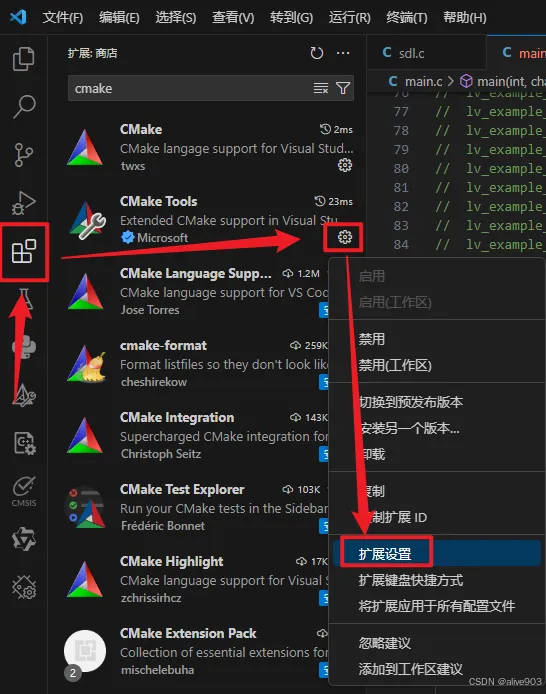

打开CMake tool设置

在这里插入图片描述

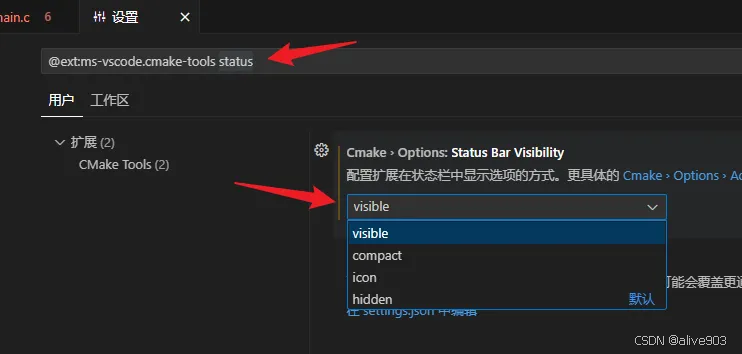

添加 status 过滤，并将hidden选项改成visible

在这里插入图片描述

lv_port_linux搭建9.2版本（推荐）

https://github.com/lvgl/lv_port_linux/tree/release/v9.2

https://github.com/lvgl/lvgl/tree/72dfc1d75198a126dd495483d9cbc5b27c6c882b

在这里插入图片描述

首先解压这两个文件，然后解压出来的lv_linux目录下的lvgl是空的，这时候再把解压后的lvgl里面的所有东西复制到lv_linux目录下的lvgl目录下。

ubuntu配置SDL

1. 进入纯命令行，不然会和原先的图形界面起冲突，下面的F1~F6取决于你的ubuntu系统版本

Ctrl + alt + F1 ~ F6

2. 安装图形界面库

由于纯命令行无法复制，所以下面的代码只能手敲，注意不要敲错了

sudo apt-get update   #更新软件源
sudo apt-get install libsdl2-2.0-0 libsdl2-dev libsdl2-mixer-dev libsdl2-image-dev libsdl2-ttf-dev libsdl2-gfx-dev -y  #安装SDL图形库

3. 解压源码到家目录

不在家目录也行，但是千万不要放在中文路径下，指不定就报些奇奇怪怪的错误

tar  -xzvf lv_port_linux_ubuntu_sdl.tar.bz   -C  ~/   #解压到家目录
 cd  ~/lv_port_linux/                                  #进入源码目录

我是下的9.0版本，然后在把里面默认的lvgl下过来了，发现在lvgl下的src下没有driver这个文件夹，也就是没有相关的sdl驱动，很坑。所以我重新选了个lvgl9.0版本下载过来替换掉。至于Makefile不知道为什么死活make不了，已放弃改用cmake了。

！！！改用9.2版本

后续：！！！

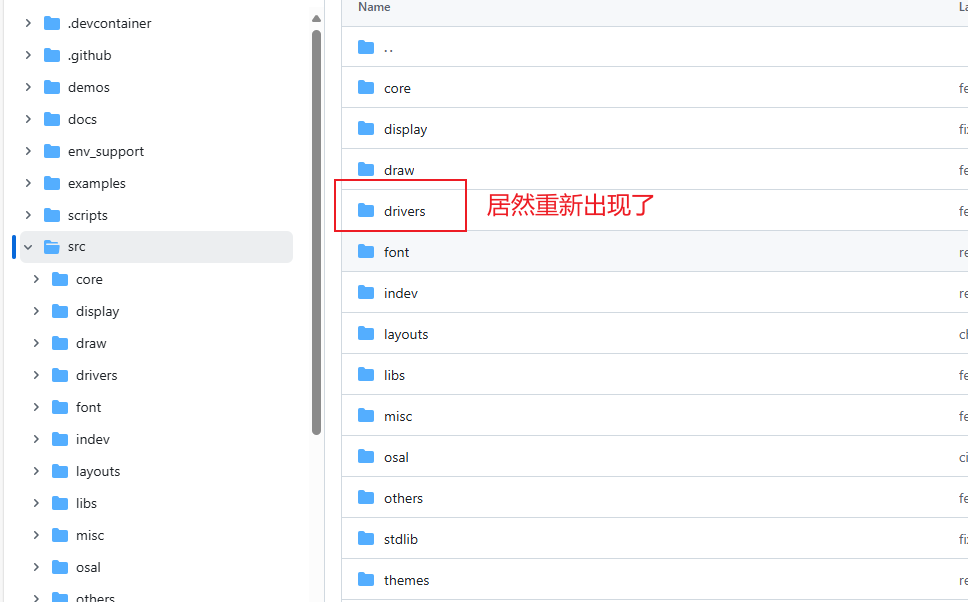

第二天早上过去github一看，发现9.0版本的Lv_port_linux里面的核心依赖lvgl里的src文件夹下面又有drviers这个驱动文件夹了，天塌了，我只能说 RNM，退钱。搞了我半天。*

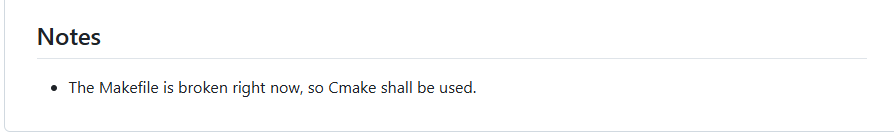

还有就是为什么 Makefile 用不了，这时候我去看了一下github 9.0版本的最下面的说明

😂😅😅这件事告诉我们移植别人代码前一定要好好看说明文档，不然真的会吐血

修改LVGL配置

首先我们使用的是SDL2驱动，而LVGL9.2默认配置是使用THORVG

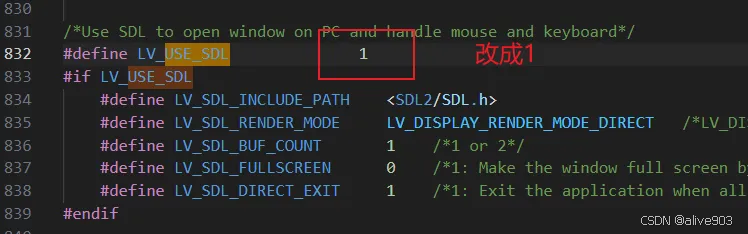

所以我们要修改 lv_conf.h里面的三个宏，启用SDL，禁用THORVG

温馨提示😁😁ctrl+f搜索修改

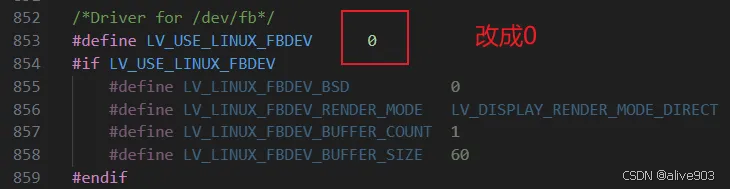

#define LV_USE_LINUX_FBDEV	0
#define LV_USE_LINUX_DRM	0

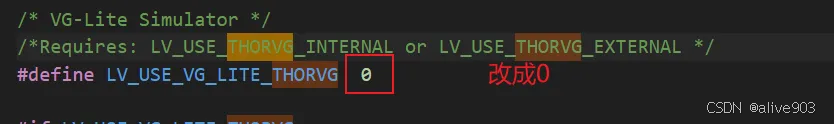

#define LV_USE_VG_LITE_THORVG  0
#define LV_USE_THORVG_INTERNAL 0
#define LV_USE_SDL		    1

在这里插入图片描述

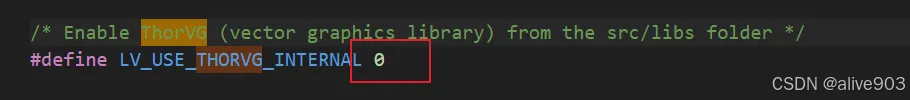

还有这个不禁用的话可能也会报错，我的就报错了，但不一定每个工程都这样。

在这里插入图片描述

修改CMakeLists.txt

检查有没有链接SDL库的代码不然编译找不到SDL库可能会报错。

如过没有装g++编译器下面设置C++标准会报错，但是设置主要是为了方便移植到c++环境。

可以选择注释或者安装，下面给出安装代码：

sudo apt-get update
sudo apt—get install g++

cmake_minimum_required(VERSION 3.10)
project(lvgl)

# 设置 C 和 C++ 标准
set(CMAKE_C_STANDARD 99)
set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

# 设置可执行文件的输出路径
set(EXECUTABLE_OUTPUT_PATH ${PROJECT_SOURCE_DIR}/bin)

# 添加子目录（lvgl）
add_subdirectory(lvgl)
target_include_directories(lvgl PUBLIC ${PROJECT_SOURCE_DIR})

# 找到 SDL2 库
find_package(SDL2 REQUIRED)
if (SDL2_FOUND)
    include_directories(${SDL2_INCLUDE_DIRS})
else()
    message(FATAL_ERROR "SDL2 not found. Please install SDL2 development files.")
endif()

# 可执行文件
add_executable(main main.c mouse_cursor_icon.c)

# 链接库
target_link_libraries(main
    lvgl
    lvgl::examples
    lvgl::demos
    lvgl::thorvg
    ${SDL2_LIBRARIES}
    m
    pthread
)

修改main函数

main函数可以精简成这个版本，直接使用SDL作为显示输出，保留默认的main函数也可以

#include "lvgl/lvgl.h"
#include "lvgl/demos/lv_demos.h"
#include <unistd.h>
#include <pthread.h>
#include <time.h>
#include <stdio.h>
#include <stdlib.h>

//获取默认环境变量的值
static const char * getenv_default(const char * name, const char * dflt)
{
    return getenv(name) ?: dflt;
}

//初始化LVGL的显示框架
static void lv_linux_disp_init(void)
{
    const int width  = atoi(getenv("LV_SDL_VIDEO_WIDTH") ?: "800");
    const int height = atoi(getenv("LV_SDL_VIDEO_HEIGHT") ?: "480");

    lv_sdl_window_create(width, height);
}

int main(void)
{
    //初始化LVGL库
    lv_init();
    /*Linux display device init  初始化显示设备 */
    lv_linux_disp_init();
    // init input device   初始化输入设备
    lv_sdl_mouse_create();  //鼠标
    lv_sdl_keyboard_create(); //键盘
    lv_sdl_mousewheel_create(); //滚轮

    /*Create a Demo   创建一个示例程序*/
    // lv_example_button_1();
    // lv_demo_widgets();
    // lv_demo_widgets_start_slideshow();
    // lv_example_ime_pinyin_2();

    /*Handle LVGL tasks   循环处理LVGL的任务*/
    while(1) {
        lv_timer_handler();
        usleep(5000);
    }
    return 0;
}

编译

确保自己在ubuntu装了cmake。如果没有就安装一下

sudo apt update   //更新软件源
sudo apt install cmake  //安装cmake
cmake --version    //安装完验证是否能输出版本号，如果可以的话表示安装成功

编译

mkdir build
cd build
cmake ..
make -j12  //开启12条线程编译

若果

运行

在当前项目根目录下会有一个bin，里面存放了可执行文件main

./bin/main
