VRRP（虚拟路由器冗余协议）是一种容错协议，确保当主机的下一跳路由器故障时，能有其他路由器及时接管，保持通信的连续性和可靠性。它在局域网中创建虚拟路由器，包含虚拟IP和MAC地址，由一组路由器协同工作，其中的Master路由器负责数据转发。当Master故障时，Backup路由器会接替工作。选举依据是接口VRRP优先级和IP地址。网络中的PC通过ARP协议找到虚拟路由器的IP和MAC地址进行通信。

摘要由CSDN通过智能技术生成

一、VRRP概述

1.1 VRRP概述

虚拟路由器冗余协议，起到了备份路由的作用。

1.2 应用

VRRP：提供了局域网上的设备备份机制。
VRRP是一种容错协议，它保证当主机的下一跳路由器坏掉时，可以及时由另一台路由器来替代，从而保证通讯的连续性和可靠性。

1.3VRP工作原理

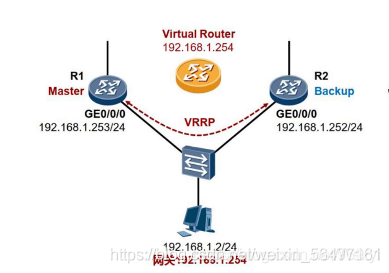

工作时会在网络中加入一个含有虚拟IP和虚拟MAC地址的虚拟路由器，该路由器充当了网络用户的网关，使得网络上的主机与虚拟路由器通信无需了解这个网络上物理路由器的任何信息。

1.4选举依据

先比较接口VRRP优先级（比大），如果相等，则比较接口IP地址（比大）

二、VRRP术语

2.1虚拟路由器

抽象出来的逻辑路由器，并非真实存在的，充当用户的网关。
VRRP，一组路由器协同工作，只有一个处于Master状态，对于该状态的路由器，承担实际的数据流量转发任务，在一个VRRP组内的多个路由器接口共用一个虚拟IP地址。
主路由：Master:负责接收发送至用户网关的数据包并进行转发，以及响应PC对于其网关IP地址的ARP请求
备路由：Backup：侦听Master路由器状态，在master发生故障，接替工作。
VRRP路由器：运行VRRP路由器，一台可以参与多个VRRP组中。
VRRP组：一个VRP组由多个VRRP路由器组成，每一个VRRP组中只有一个Master。
虚拟路由器：抽象出来的逻辑路由器，并非真实存在的，充当用户的网关。
虚拟IP地址：实际就是用户网关地址。虚拟MAC地址：根据VRID生成的MAC地址。
Master路由器：在VRRP组中，实际转发数据包的路由器，响应虚拟IP地址的ARP请求，给Backup发送VRRP通告。
Master报文发送：当Master正常工作时，每隔一段时间，向组内Backup设备发送VRRP报文通告，通告自己工作正常。
