运放的虚短虚断，正反馈和负反馈

一 开环 闭环

开环电路是不接入反馈的电路，输出端不会影响到输入端。

 闭环电路是接入反馈的电路，也就是输出端会影响到输入端。基本的运放都是闭环电路，这是最通常的应用！

二 反馈 正反馈 负反馈

• 反馈实际上就是把后级的电流电压信号，通过一定路径折返回前级电路。
• 如果这个返回的信号，使输入信号（前级电路信号）变大，那么就是正反馈，如果使输入信号变小，就是负反馈。

这里还是针对运放来说，基本的运放电路大部分情况都是要求接入负反馈，这是最通常的应用！

三 虚短 虚断

• 虚断：运放的两个输入端，内部阻抗（电阻）非常大，大到只有很微弱的电流能够流进运放内部。看起来几乎就是完全断掉的电路一样。我们分析运放电路时，这两个输入端就可以理解为直接断开就行。这是运放本身的设计决定的，自带属性。

• 虚短：短的意思是相当于一根电线把运放两个输入端直接连一块，也就是分析时，两个输入端的电压可以认为相等。

虚短有两个限定条件：

• 运放搭成开环电路 运放工作在线性区间
• 运放搭成闭环电路，运放工作在深度负反馈状态

四 正反馈和负反馈

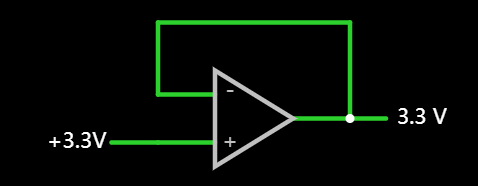

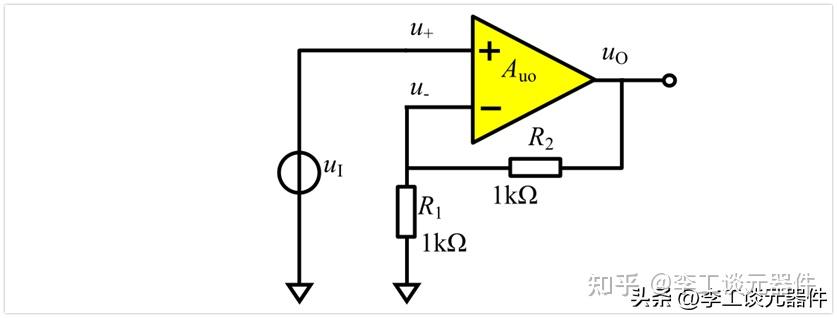

下面就以下图的电路为例子，看看为什么最终是u+ = u-的？

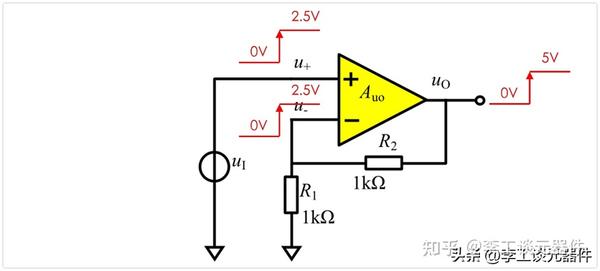

假设刚开始时，各处电压为0，突然u1瞬间从0变为2.5V，因为uo一开始为0V，根据“虚断”，u-没有电流流入放大器，所以u-为uo在R1和R2上的分压，依然为0V。

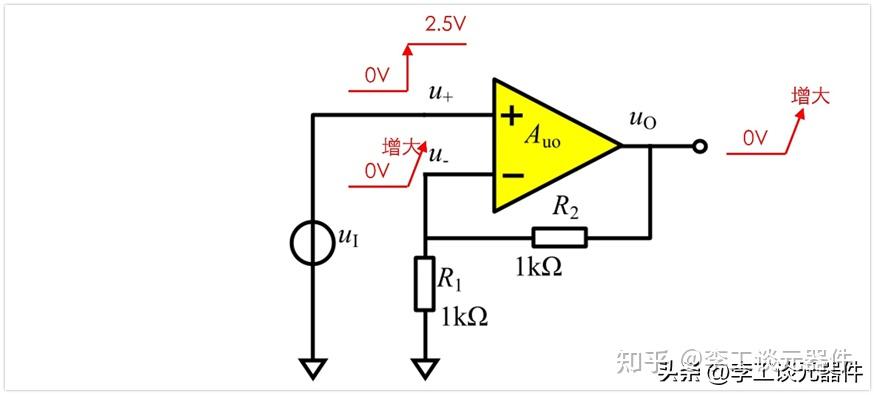

当u+瞬间为2.5V后，u-为0V，u+>u-，放大器会朝着电压增大的方向进行放大，即uo电压会开始升高。

当uo增大到1V，u-依然为uo的在R1和R2上的分压，即为0.5V。此时u+=2.5V，u-=0.5V，u+>u-，放大器将电压继续正向放大，因此uo继续增大。

那问题来了，uo增大到多少会停止呢？很容易想到，只要u+>u-，因为我们现在讨论的是理想运放，放大倍数为无穷大，所以uo就会增大（放大器是这样一个装置，它总是将输入电压放大Auo倍，即总满足：Uo=Au*（u+ - u-））。

只有当uo增加到5V时，u-电压为uo在R1和R2的分压正好是2.5V，u-等于u+，此时放大器达到平衡，不再放大，即稳定态就是现在了。

那为什么稳定态一定是u- = u+，u- > u+不行吗？

我们也可以假设下，万一uo一不小心超过了5V，那么u-就会大于2.5V，u-会大于u+，此时放大器会将输出电压反方向放大，也就是减小，最终电压还是会向5V逼近。

因此，不论电路初始状态电压是怎么样的，最终输出都会稳定在5V，而且u+ = u-，因为一旦u+不等于u-，那么在无穷大的放大倍数下，输出必然会变化，最终还是会导致u+ = u-。

前面这些有点绕，我们仔细想一下，逻辑是不是这样：当u+不等于u-时，输出就会变化，这个变化又会送回到输入端，图中为u-，进而导致u+与u-的差值变小，差值变小，意味着输入信号变小了（运放的输入是u+ - u-，也就是差值）。

也就是说，输出信号将自己通过电阻R2和R1又送到输入端，降低了输入信号，这不就是负反馈吗？

总之，对于上面这个负反馈电路，最终的结果就是：u+ = u- 。

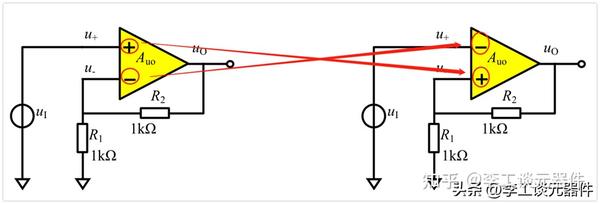

如果我们将运放的同相端和反相端颠倒会发生什么呢？

同样的，当输入突变成2.5V，因为uo初始还是0V，那么u+也是0V，此时有u+ < u-，因此，输出要减小，变成负的。当输出减小时，根据分压关系，u+也要减小，也是负的，也就说u+比u-小得更多了，即u+与u-的差值更大了。差值更大，意味着输入信号变大了（运放的输入是u+ - u-，也就是差值）。

也就是说，输出信号将自己通过电阻R2和R1又送到输入端，加强了输入信号，这不就是正反馈吗？
