PCB 各 板层意思

双层板层叠
名称	中文翻译	介绍
Top Overlay	顶层丝印
Top Solder	顶层阻焊	就是最外面绿油那一层
Top Layer	顶层
Bottom Layer	底层
Bottom Solder	底层阻焊
Bottom Overlay	底层丝印

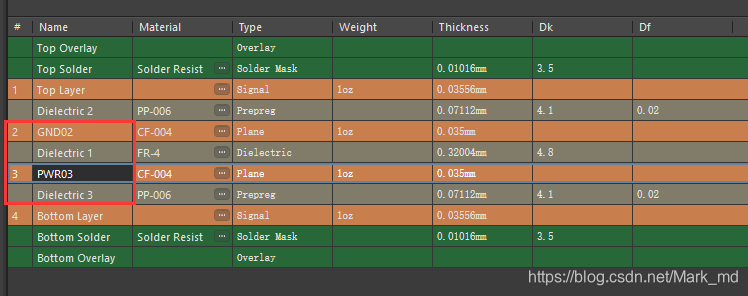

下面这个图是四层板

DIelectric 翻译过来的是介质的意思；

PP-006: 聚丙烯材质

CF-004: 双面覆铜箔

FR-4: 玻璃纤维布

FR-4只是一类板材的统称。其中的玻璃纤维布是电子级玻璃纤维被编织成一个薄薄的、像布一样的材料。玻璃纤维使FR-4具有必要的结构稳定性。这个玻璃纤维布被有阻燃添加剂的环氧树脂所包围和束缚。树脂使材料具有刚性，以及其他物理特性。

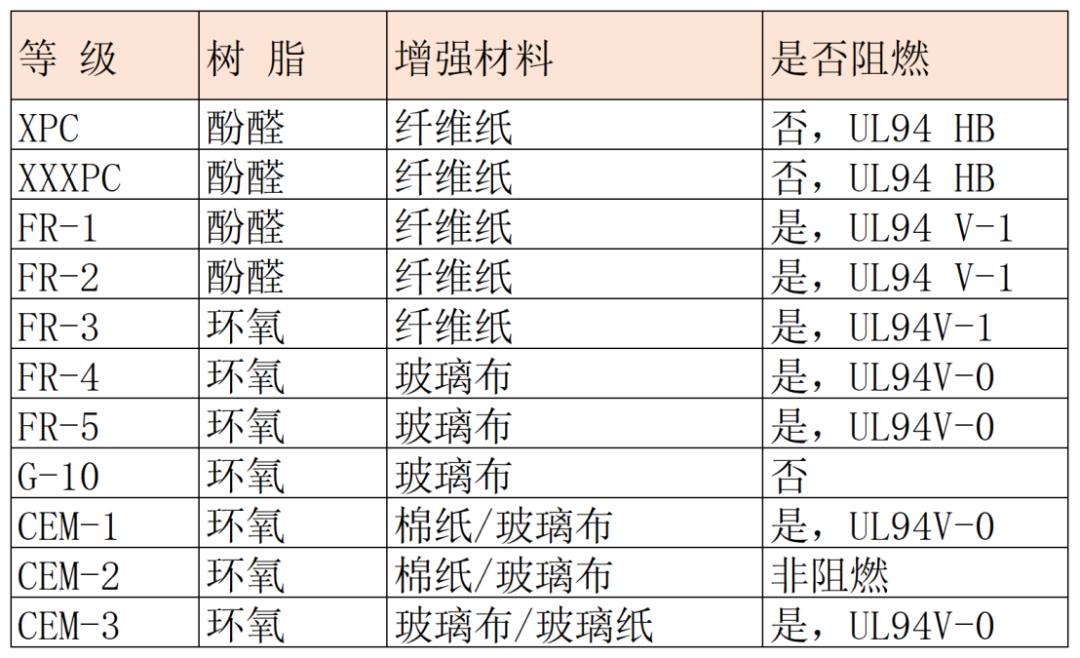

FR-4规格由NEMA（美国电器制造商协会）制定，常用的 PCB NEMA基材等级分类见下表所示
