HDMI2.0/DP1.4双向复用切换方案：IC9642全国产兼容替代TS3DV642A0RUAR

IC9642是一个12通道1:2或2:1双向多路复用器/多路分解器。IC9642在3.3V和低电阻的环境下，可实现最高达6.9GHz的带宽，可满足HDMI 2.0应用所需的高带宽要求，同时IC9642还提供了一种断电模式，以满足某些应用场景的最低功耗需求。

特性

• 2:1 multiplexer多路转换器

• 1:2 demultiplexer多路分解器

• VCC: 3.3V

• I/O: 0 ~ 5V

• Support HDMI 2.0 up to 4K 60Hz

• ESD 特性

  – 2KV Human Body Model

• 42-pin WQFN Package (9 mm x 3.5 mm, 0.5 mm pitch)

应用场景

• General Purpose DVI 1.0

•DisplayPort

•TMDS

•LVDS

•High-Speed

•HDMI Signal Switching

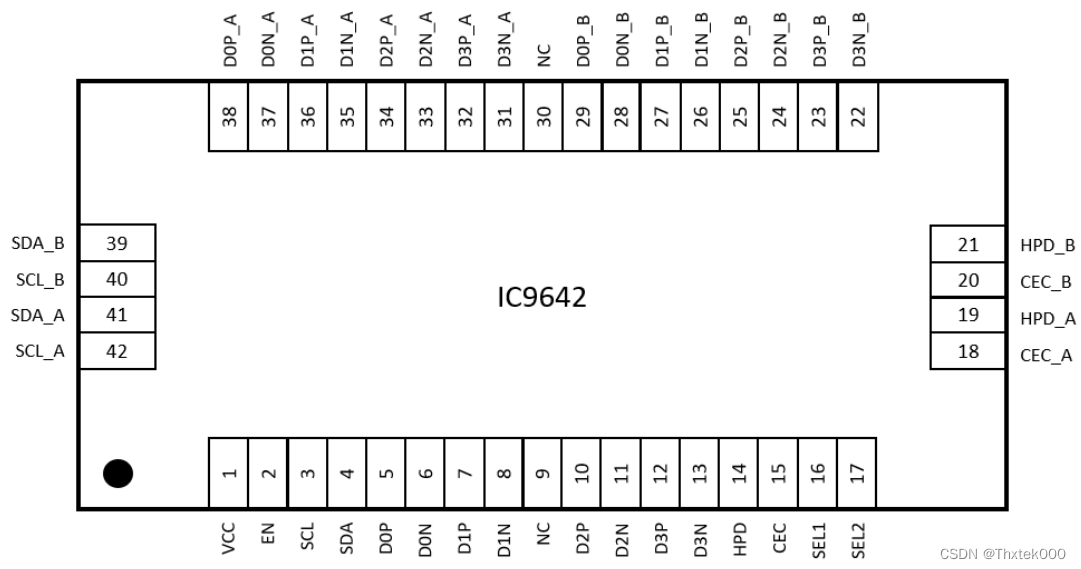

IC9642与TS3DV642脚位封装：

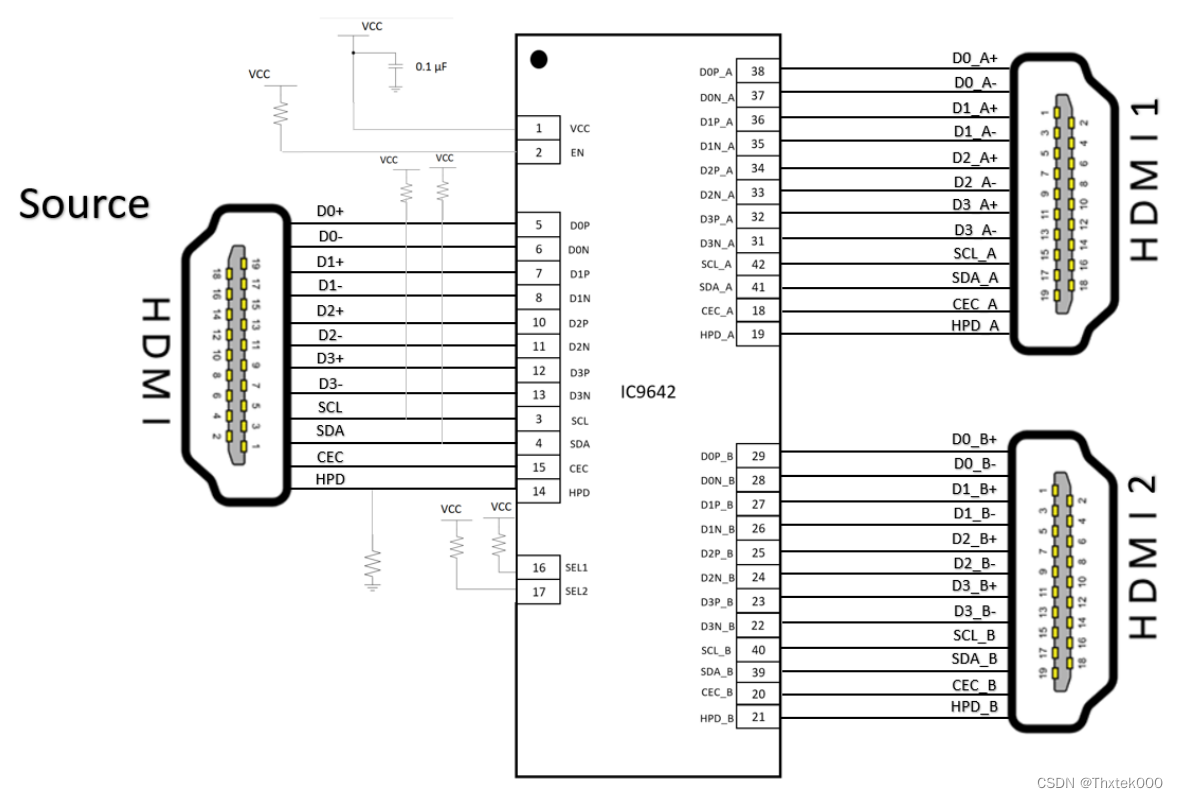

HDMI/DP双向切换应用原理图

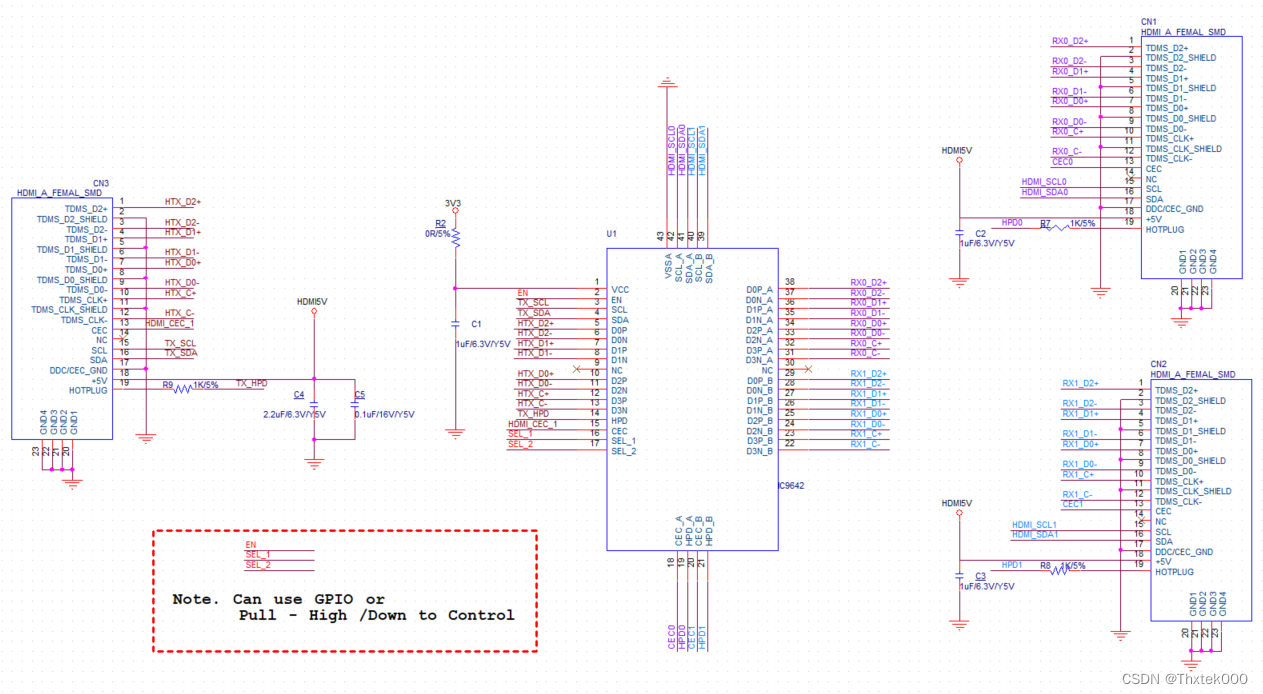

双向HDMI/DP切换应用硬件设计电路图

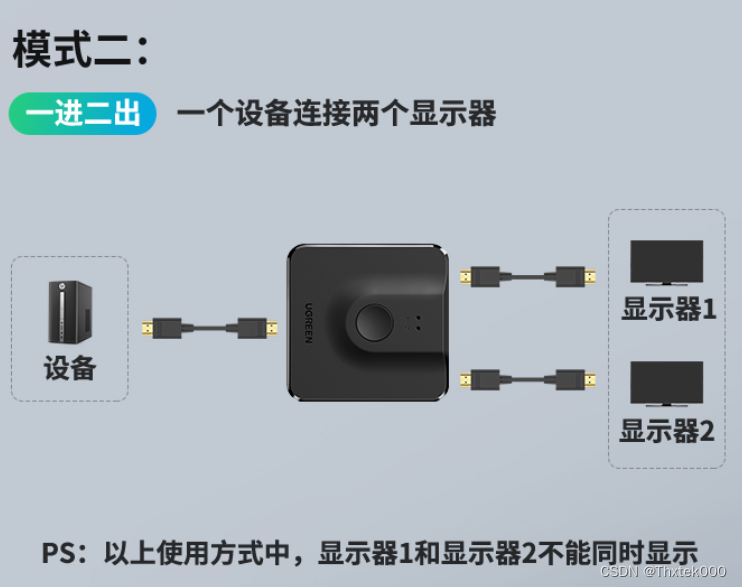

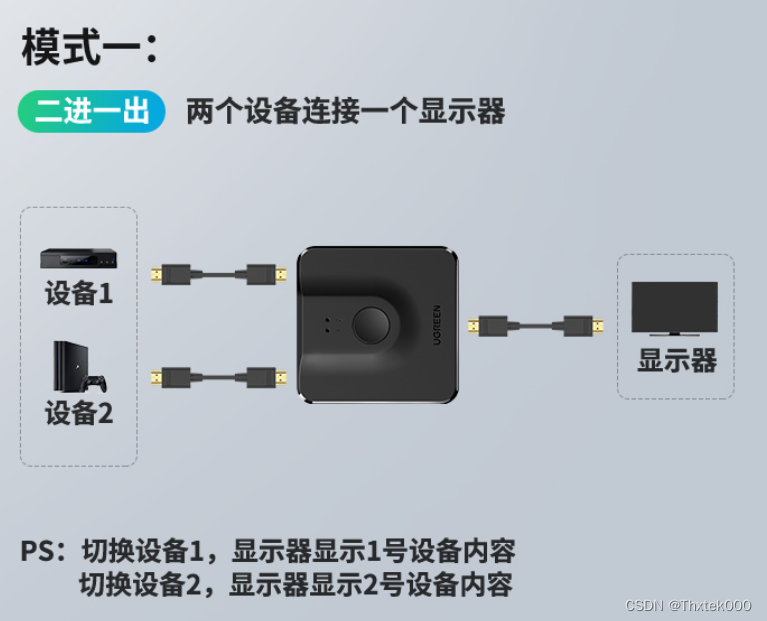

IC9642 HDMI切换器一切二或二切一应用场景模式如下：可替代TS3DV642A0RUAR、PI3WVR12412、ASW3642应用场景。

我方可提供整套方案，支持板卡尺寸定制，软件修改控制定义、灯显定义等技术支持。
