模拟开关（CD4051B、CD4052B）介绍与应用

1.介绍

        CD4051B、CD4052B模拟多路复用器是数字控制的模拟开关，具有较低的ON阻抗和极低的OFF泄漏电流。

        CD4051B设备是一个单一的8通道多路复用器，具有A、B和C三个二进制输入端，以及一个INH控制端。三个二进制信号选择8个通道中的1个将被打开，并将8个输入中的一个连接到输出。

        CD4052B设备是一个差分4通道多路复用器，具有A和B两个二进制控制输入，和一个INH输入。两个二进制输入信号选择4对通道中的1对将被打开，并将模拟输入连接到输出。

2.CD4051B

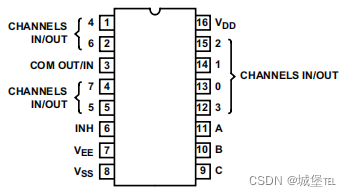

2.1引脚

引脚号	符号	说明
1,2,4,5,12,13,14,15	CHANNELS IN/OUT	输入、输出端
9,10,11	A,B,C	地址端
3	COM OUT/IN	公共输出/输入端
6	INH	禁止端
7	VEE	负电压端
8	VSS	数字信号接地端
16	VDD	电源+

2.2 逻辑图

2.3 真值表

INH	C	B	A	输出通道
0	0	0	0	0
0	0	0	1	1
0	0	1	0	2
0	0	1	1	3
0	1	0	0	4
0	1	0	1	5
0	1	1	0	6
0	1	1	1	7
1	X	X	X	均不接通

2.4 总结

        结合逻辑图和真值表，当INH为低电平时，COM的输出端根据CBA的值选择与哪个通道接通；当INH为高电平时，COM均不接通；

3.CD4052B

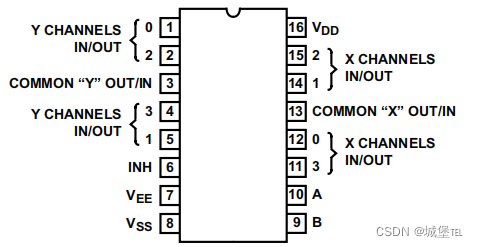

3.1引脚

引脚号	符号	功能
1,2,4,5	Y CHANNELS IN/OUT	Y通道输入/输出端
11,12,14,15	X CHANNELS IN/OUT	X通道输入/输出端
9，10	A,B	地址端
3	COMMON “Y” OUT/IN	Y公共输出/输入端
13	COMMON “X” OUT/IN	X公共输出/输入端
6	INH	禁止端
7	VEE	模拟信号接地端
8	VSS	数字信号接地端
16	VDD	电源+

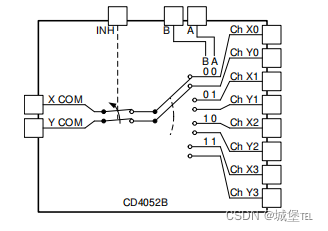

3.2逻辑图

3.3真值表

INH	B	A	输出通道
0	0	0	0x,0y
0	0	1	1x,1y
0	1	0	2x,2y
0	1	1	3x,3y
1	X	X	均不接通

3.4总结

        结合逻辑图和真值表，当INH为低电平时，X COM和Y COM根据BA的值分别选择对应组的哪个通道接通；当INH为高电平时，X COM和Y COM均不接通
