一般来说pcb形状都很单一如果你想画不同形状的pcb的话都使用的是CAD画图，但是对于没有学过CAD画图的人来说就显得有些手足无措了（例如我）。因此我推荐使用第二种方案：就是矢量图转换方案。

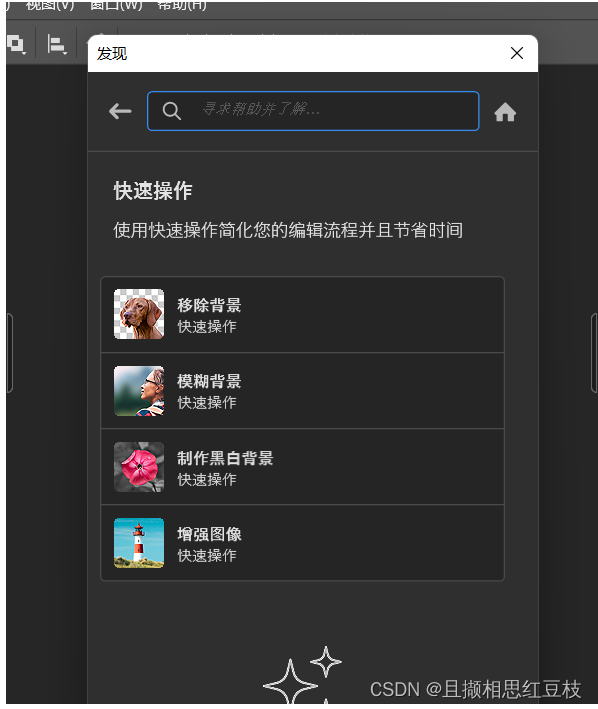

首先找到一张图片在win10/win11自带的画图工具中重新设定大小，然后使用photoshop工具不会抠图或者觉得抠图麻烦的人可以使用2021以上的版本。点击帮助→photoshop帮助→快速操作→移除背景：

然后打开位图矢量转换软件我/这里已经给出了这个文件如果有需要下载就可以跳转链接到我的笔记去下载：

精度选择高：

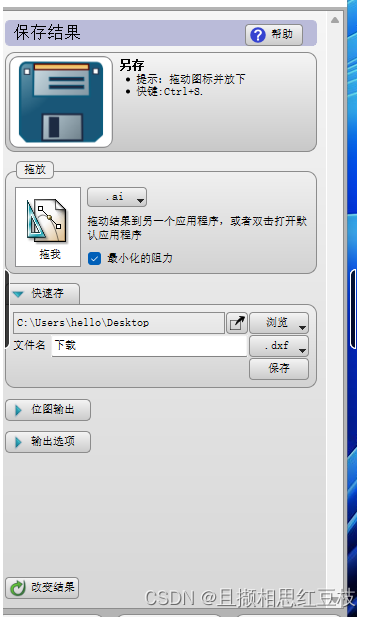

选择你的下载位置关键点是选择文件格式为.dxf文件

然后就可以将文件导入立创导入为边框再删去多余的部分就可以实现最后的效果了。

2.使用openCV实现镜像图案

如果你没有opencv可以在下方的命令终端窗口输入
pip install opencv-python

import  cv2
frame=cv2.imread('bing.jpg')#这里可以选择你需要的目录的图片我这里是放在同一文件目录下的
flip=cv2.flip(frame,1)
cv2.imshow("flip",flip)
k=cv2.waitKey(0)
if k ==ord('q'):
    cv2.imwrite('hello.jpg',flip)#这里也可以改成你需要的文件夹目录保存只需要改动''内的东西
cv2.destroyAllWindows()

然后就可以在嘉立创放置图片选择彩色丝印工艺就能够实现专属的pcb了

详情可以参考我的视频：

用图片软件opencv嘉立创彩色丝印工艺优雅的搞出好看的pcb卡片（以前任顶流冰墩墩为例）
