D-Statcom分布式静止无功补偿器MATLAB仿真模型

“电气仔推送”获得资料（专享优惠）

模型简介

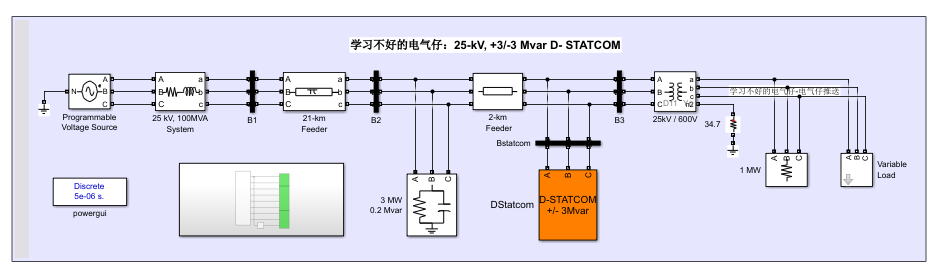

此模型为分布式静态同步补偿器（D-STATCOM）实现三相不平衡补偿的电力系统模型。D-STATCOM是一种电力电子装置，用于在电力系统中提供快速和灵活的无功功率支持，以维护电网电压的稳定性和改善电能质量。

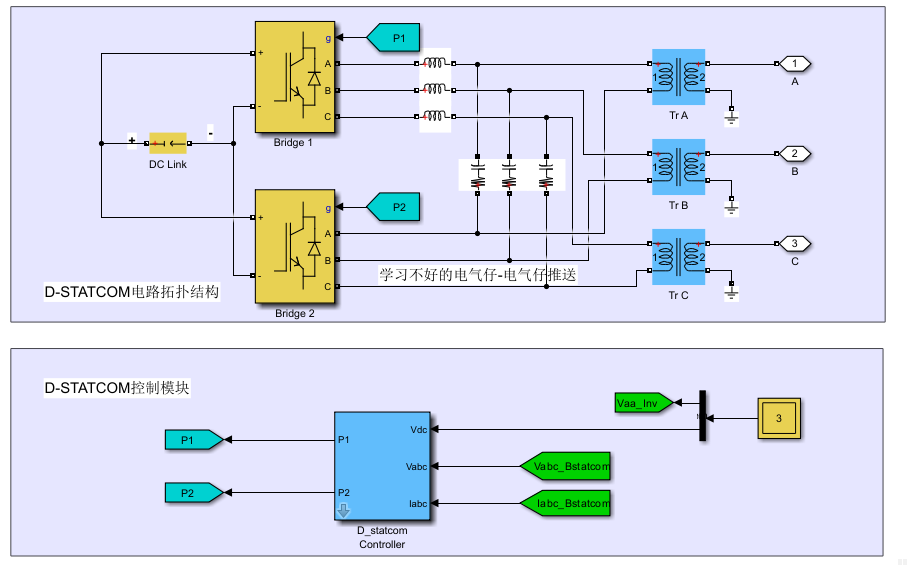

STATCOM通过感应电压和电流，并生成适当的补偿电流来动态调节供电线路的无功功率，这样可以补偿三相不平衡并减少电压波动。在这个仿真模型中，D-STATCOM的控制逻辑和算法会根据电力系统的实时数据（如电压、电流、无功功率）来调节其输出，以达到所需的补偿效果。D-STATCOM电路拓扑如下图所示！

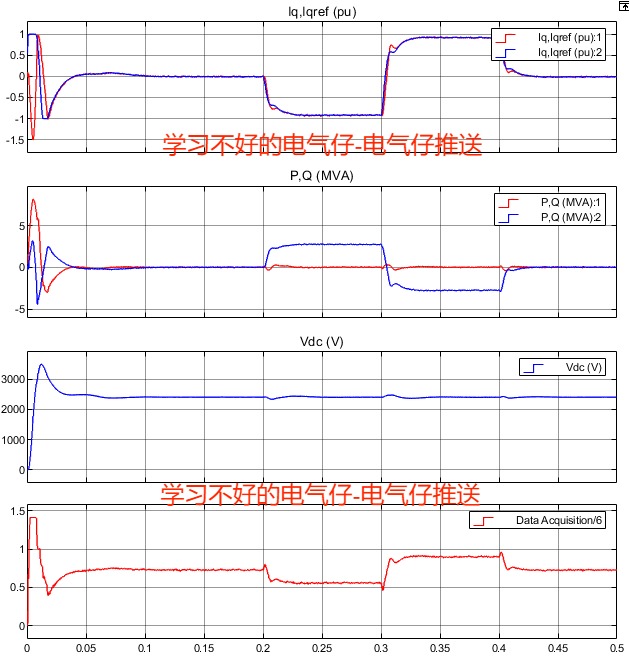

仿真结果

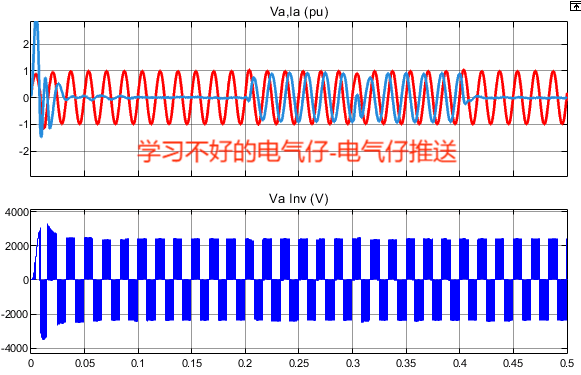

上半部分 (Va, Ia, pu）：这部分波形显示了某个点的电压（V）和电流（I）的波形，以及它们的单位是per unit（pu），即归一化值。蓝色波形很可能代表了电压，而黄色波形代表了电流。电压和电流波形的相位关系看起来比较一致，表示电流和电压同步，这通常是健康电网的一个标志。

下半部分 (Va Inv, V)：这个波形表示一个逆变器的输出电压。从波形看，这是一个PWM（脉宽调制）的波形，用于将直流电（DC）转换为交流电（AC）。黄色的方波形是逆变器开关动作的结果，通常，这样的波形经过一个滤波器后会变得更加平滑，接近正弦波。

D-STATCOM的补偿效果：D-STATCOM（动态同步补偿器）被用来补偿三相不平衡。从波形图可以看出，在D-STATCOM介入后，电压和电流波形得到了改善。

电压波形改善：在D-STATCOM的作用下，电压波动减少，波形更加稳定，表明装置能够有效地控制电压水平，减少由于不平衡引起的电压波动。

电流波形改善：电流波形在补偿后更加对称，表明三相电流的平衡得到了改善。

动态响应：D-STATCOM能够快速响应电力系统中的变化。从波形图中的瞬态响应可以看出，装置能够在短时间内对不平衡状况进行补偿。

系统稳定性：通过D-STATCOM的补偿，系统的稳定性得到了提高。稳态波形表明系统在经过补偿后能够维持稳定运行。
