Prbtek分享知用高压差分探头vp5205a应用都有哪些

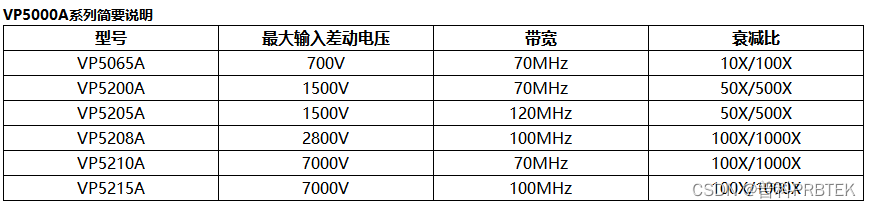

　　知用高压差分探头VP5000A​系列简要说明　　

　　2. 知用高压差分探头VP5000A​系列应用

　　■ 浮地电压测量

　　■ 变频器

　　■ 开关电源设计

　　■ 焊接﹑电镀电源

　　■ 感应加热﹑电磁炉

　　■ 电机驱动设计

　　■ 电子镇流器设计

　　■ CRT显示器设计

　　■ 逆变﹑UPS电源

　　■ 变频家电

　　■ 电源转换等相关设计

　　■ 电工实验

　　■ 低压电器试验

　　■ 电力电子和电力传动实验等

　　详细说明：

　　① 输入接口：标准的红黑插座。红为正，黑为负，当接反后，输出会反相;配合标配的红黑输入线使用。

　　② 档位(ATTENUATION)：不同档位代表不同量程范围，例如VP5205A：500X 表示测量电压为1500V;50X表示测量电压为150V;VP5210A：1000X表示测量电压为7000V;100X表示测量电压为700V;示波器衰减倍数应该根据探头的档位选择做相应设置。

　　③ 带宽(BANDWIDTH)：该系列产品具有带宽选择功能，默认为产品的满带宽(FULL)，当测量低频信号，防止高频信号的干扰，可选择5MHz带宽限制功能。

　　④ 过载报警功能(AUDIBLE OVERRANGE):测量范围超过量程时，会发生声光报警，该功能控制是否打开蜂鸣器报警功能，ON为打开声音报警;OFF为关闭声音报警。

　　⑤ 输出接口：标配标准的BNC输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为1MΩ;如设置成50Ω，会造成输出值衰减为实际值的一半。

　　⑥ 电源接口：标准的USB B型接口，通过标配的USB适配器供电;也可以通过示波器供电，使用方便;也可以通过USB移动电源供电，方便**外测试。

　　⑦ 出厂设置：出厂设置默认为高衰减倍数档位、选择FULL带宽、打开声音报警功能。产品具有自动记忆功能，自动保存关机前状态。
