08接口32行*64列双色LED单元板介绍

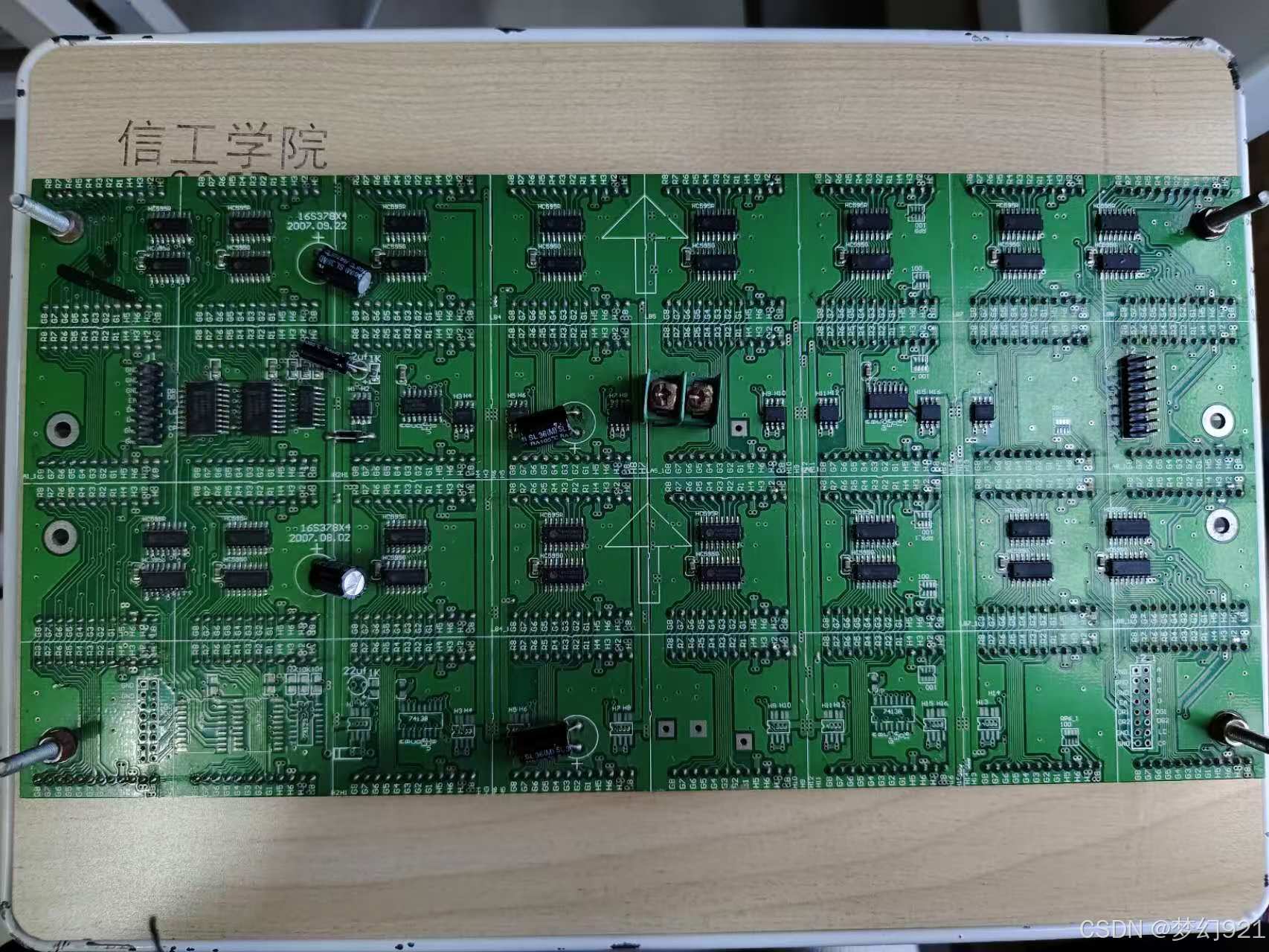

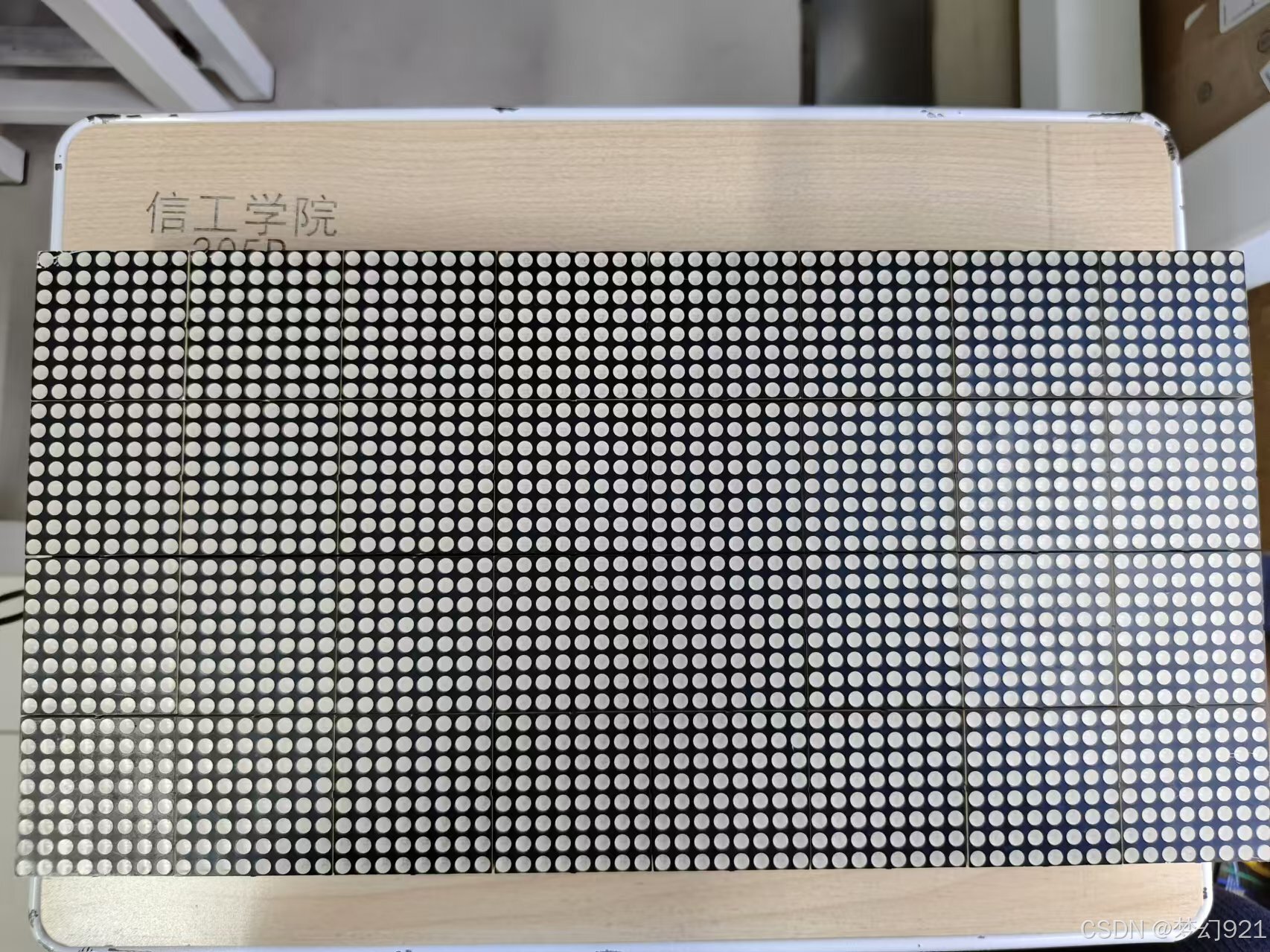

先上实物图：

一.LED显示屏的扫描方式

　　 LED显示屏的扫描方式有静态、1/2、1/4、1/8、1/16几种。

        这些扫描方式具体是什么意思呢？我们以1/16扫描方式为例来说明。因为LED显示屏是逐行刷新显示的，所以在任意时刻我们只能控制其任意一行的显示，每次刷新显示一行，16行为一个扫描周期，这就是1/16扫描方式。当然了，一个扫描周期的时间必须要小于人眼视觉暂留的时间（约0.05秒到0.2秒），否则，人眼会观察到LED显示屏所呈现的画面出现闪烁。

二.LED显示屏的接口形式

　　LED显示屏的接口形式有04接口、08接口、12接口、HUB75接口等，这里只用到08接口。

我们可以看到在实物图中有左右两个08接口，左边是输入接口，右边是输出接口(用于级联)。

        每块单元板都提供了两个接口，一个输入一个输出。多块单元板之间就是串联关系，上一块板子的输出对应连接在下一块板的输入即可。这样一连串单元板的时钟信号共用、数据信号串接，调整每行传输的数据长度，即可实现对不同数量单元板的驱动过程。

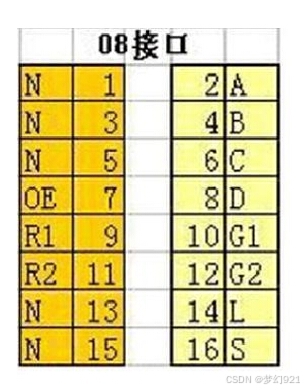

　　08接口的管脚定义如图1所示。

         08 接口屏多用于室内屏，亮度低，间距小适合近距离观看，08 接口采用十六分之一扫描方式驱动。

        08 接口说明:

D、C、B、A：行线选择，一共组成16行； DCBA 0000~1111 分别代表0~15行；

R1: 红色LED数据串行数据输入口，如果屏只有16行，则只需要用到R1,如果超过16行，比如32行，则R1输入的是上半部分16行数据，下半部分16行数据，需要R2输入

R2: 红色LED数据串行数据输入口，如果屏只有16行，这个脚用不到，超过16行，比如32行，则是下半部分16行数据的输入

G1: 绿色数据上半部分,绿色LED数据串行数据输入口，如果屏只有16行，则只需要用到G1,如果超过16行，比如32行，则G1输入的是上半部分16行数据，下半部分16行数据，需要G2输入

G2: 绿色数据下半部分,绿色LED数据串行数据输入口，如果屏只有16行，这个脚用不到，超过16行，比如32行，则是下半部分16行数据的输入，

L: LAT       74HC595芯片的锁存脚，数据锁存控制口

S: SCK     74HC595芯片的时钟脉冲脚，移位芯片数据移位时钟

OE: 低电平使能LED显示, 74HC138芯片使能脚

N:  GND

        总结：D、C、B、A、OE最总接到74HC138芯片；R1、R2、G1、G2、L、S引脚最总接到74HC595芯片。

        中间是电源接口，接5V电源，左边VCC，右边GND；左边是输入接口，右边是输出接口，用于级联，接下一块的输入接口，可实现两块或多块屏幕拼在一起。

三.LED显示屏的行驱动

         管脚A、B、C、D表示行信号，行线选择，一共组成16行。那么，它们是如何来控制行信号，从而实现1/16扫描方式的。其实很简单，这是通过两个3-8译码器74HC138芯片来实现，通过这两个芯片可以实现如下的功能：

　　 当管脚D、C、B、A的输出分别为0000时，LED显示屏的第一行被选中；

        当管脚D、C、B、A的输出分别为0001时，LED显示屏的第二行被选中；

        当管脚D、C、B、A的输出分别为0010时，LED显示屏的第三行被选中；

　　......

　　当管脚D、C、B、A的输出分别为1111时，LED显示屏的第十六行被选中。
