路由控制和路由策略

路由控制简介

控制路由的发布：通过路由策略对发布的路由进行过滤，只发布满足条件的路由。

控制路由的接收：通过路由策略对接收的路由进行过滤，只接收满足条件的路由。

控制路由的引入：通过路由策略控制从其他路由协议引入的路由条目，只有满足条件的路由才会被引入。

匹配工具1：访问控制列表

• 访问控制列表（ Access Control List ， ACL ）是一个匹配工具，能够对报文及路由进行匹配和区分。

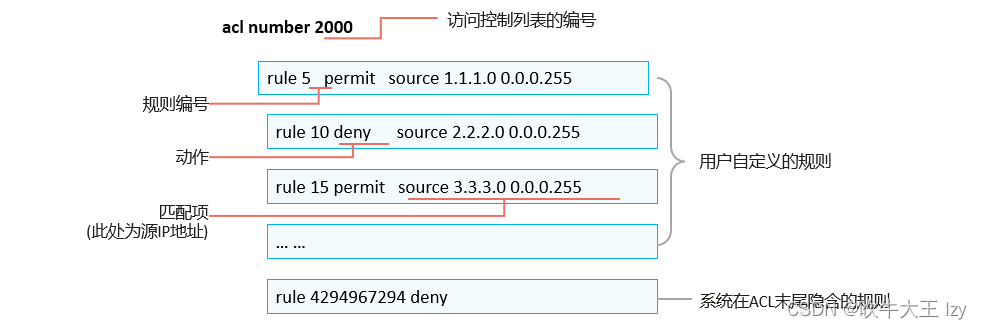

• ACL 由若干条 permit 或 deny 语句组成。每条语句就是该 ACL 的一条规则，每条语句中的 permit 或 deny 就是与这条规则相对应的处理动作。

          通配符

通配符是一个 32 比特长度的数值，用于指示 IP 地址中哪些比特位需要严格匹配，哪些比特位无需匹配。

通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。

匹配规则：

“0”表示“匹配”；“1”表示“无需匹配”

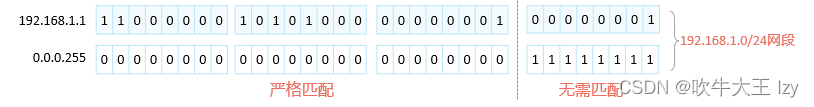

如果要精确匹配192.168.1.1/24这个IP地址对应的网段地址，通配符是多少？

     网络位需要严格匹配，主机位无所谓，因此通配符为“0.0.0.255

两个特殊的通配符：

当通配符全为0 来匹配 IP 地址时，表示精确匹配某个 IP 地址；

当通配符全为 1 来匹配 0.0.0.0 地址时，表示匹配了所有 IP 地址

ACL的分类与基本ACL

分类	编号范围	规则定义描述
基本ACL	2000~2999	仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。
高级ACL	3000~3999	可使用IPv4报文的源IP地址、目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口、UDP源/目的端口号、生效时间段等来定义规则。
二层ACL	4000~4999	使用报文的以太网帧头信息来定义规则，如根据源MAC地址、目的MAC地址、二层协议类型等。
用户自定义ACL	5000~5999	使用报文头、偏移位置、字符串掩码和用户自定义字符串来定义规则。
用户ACL	6000~6999	既可使用IPv4报文的源IP地址或源UCL（User Control List）组，也可使用目的IP地址或目的UCL组、IP协议类型、ICMP类型、TCP源端口/目的端口、UDP源端口/目的端口号等来定义规则。

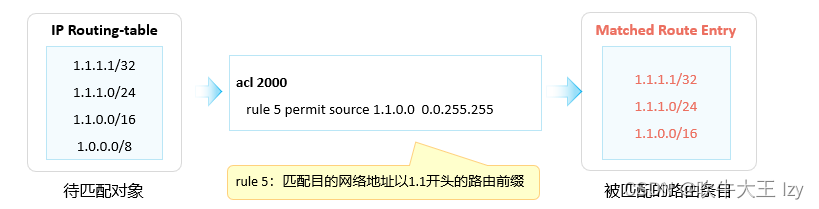

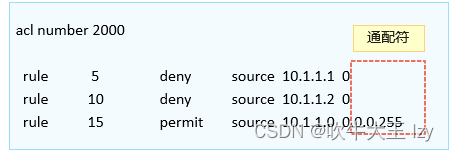

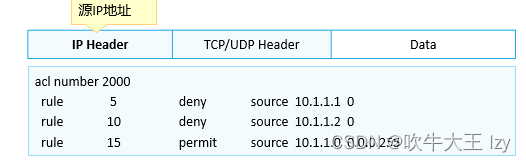

基本ACL

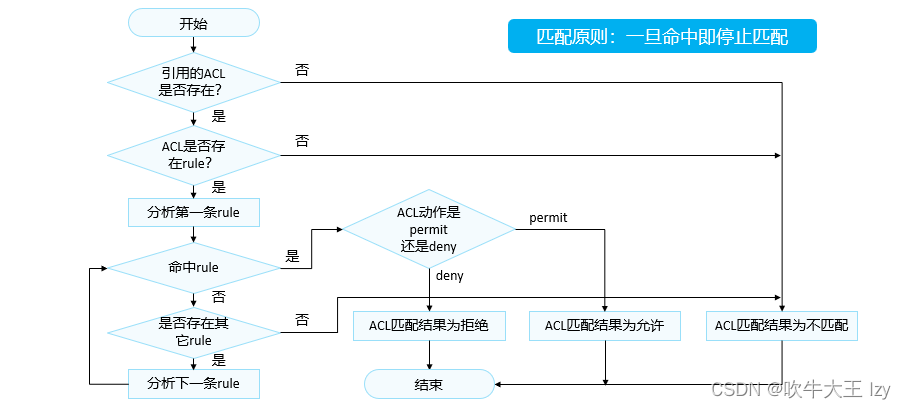

ACL的匹配机制

ACL的匹配顺序及匹配结果

系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配

匹配工具2：IP前缀列表

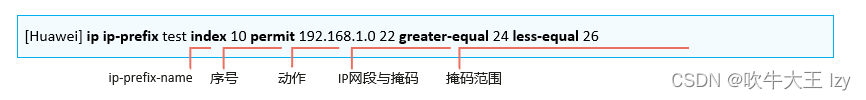

IP 前缀列表（ IP-Prefix List ）是将路由条目的网络地址、掩码长度作为匹配条件的过滤器，可在各路由协议发布和接收路由时使用。

       不同于ACL，IP-Prefix List能够同时匹配IP地址前缀长度以及掩码长度，增强了匹配的精确度

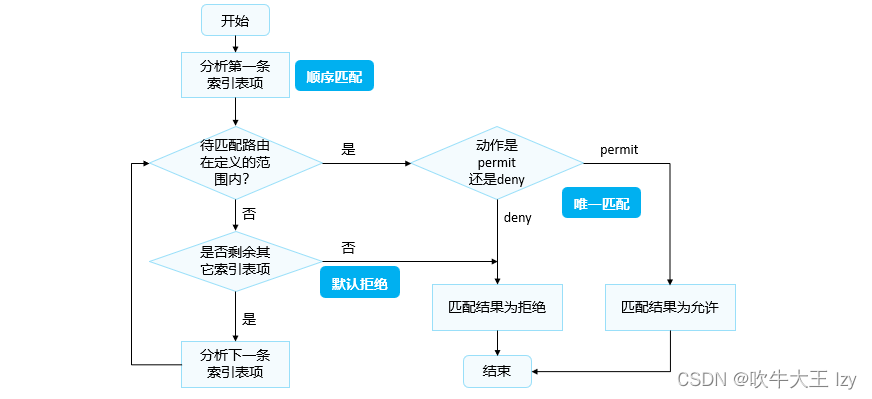

IP-Prefix的匹配机制

路由策略工具

策略工具1：Filter-Policy

Filter-Policy （过滤 - 策略）是一个很常用的路由信息过滤工具，能够对接收、发布、引入的路由进行过滤，可应用于 IS-IS 、 OSPF 、 BGP 等协议。

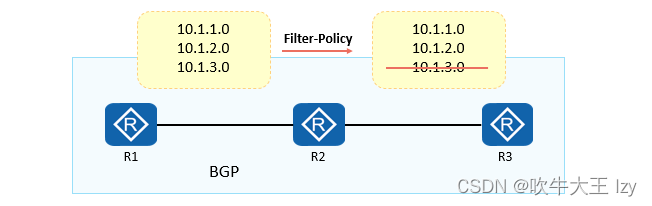

R1 、 R2 、 R3 之间运行 BGP 路由协议，路由在各个设备之间传递，当需要根据实际需求过滤某些路由信息的时候可以使用 Filter-Policy 实现

Filter-Policy在距离矢量路由协议中的应用（RIP）

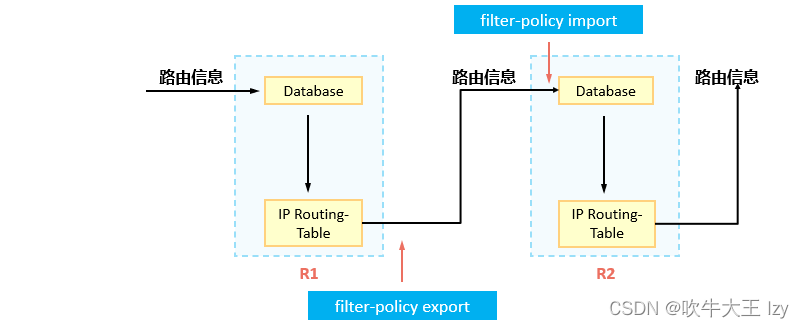

在距离矢量路由协议中，设备之间传递的是路由信息，如果需要对这种路由信息进行某种过滤，可以使用Filter-Policy实现

 RIP是基于路由表生成路由的，因此过滤器会影响从邻居接收的路由和向邻居发布的路由

如果要过滤掉上游设备到下游设备的路由，只需要在上游设备配置filter-policy export或者在下游设备上配置filter-policy import

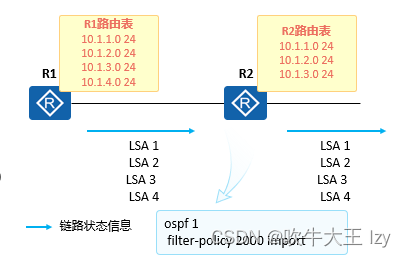

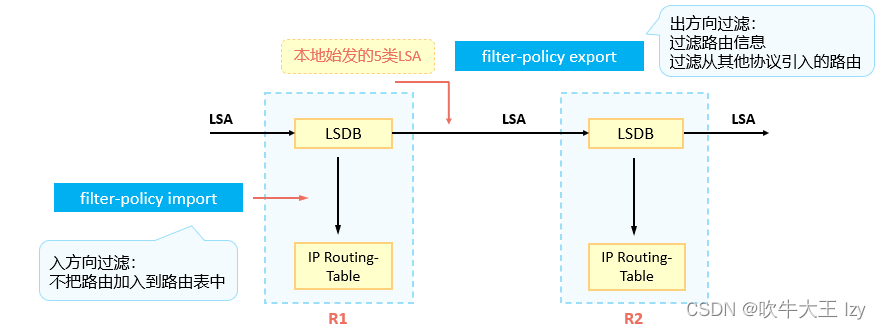

Filter-Policy在链路状态路由协议中的应用（OSPF）

在链路状态路由协议中，各路由设备之间传递的是LSA信息，然后设备根据LSA汇总成的LSDB信息计算出路由表。但是Filter-Policy只能过滤路由信息，无法过滤LSA。

OSPF把网络中所泛洪的LSA存储到自己的LSDB中，并且运行SPF算法，计算出一颗以自己为根，无环的最短路径树，Filter-Policy对OSPF计算出来的路由（加载到路由表之前）进行过滤，而不会对LSA进行过滤

OSPF中使用Filter-Policy

filter-policy import对接收的路由过滤，只有通过过滤策略的路由才被添加到路由表中，没有通过过滤策略的路由不会被添加进路由表，但不影响对外发布出去

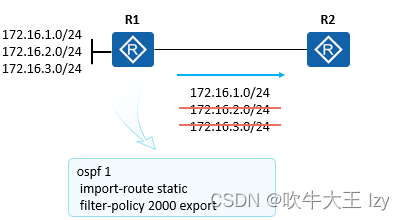

在OSPF中import-route引入外部路由后，为了避免路由环路的产生，通过filter-policy export命令对引入的路由在发布时进行过滤，只将满足条件的外部路由转换为Type5 LSA（AS-external-LSA）并发布出去。

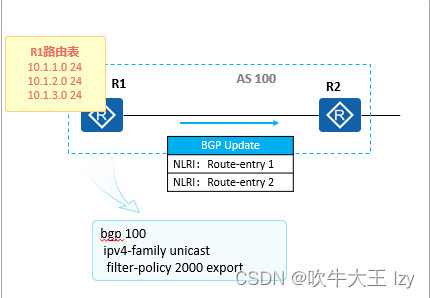

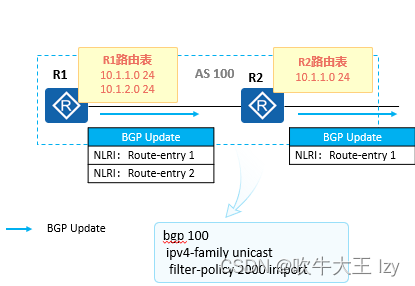

BGP中使用Filter-Policy

对BGP设备全局接收的路由进行过滤，决定是否将路由添加到BGP路由表中。

将对外发布的路由进行过滤，只有通过过滤的路由才能加入BGP本地路由表，并被BGP发布

策略工具2：Route-Policy

Route-Policy是一个策略工具，用于过滤路由信息，以及为过滤后的路由信息设置路由属性

一个Route-Policy由一个或多个节点（Node）构成，每个节点都可以是一系列条件语句（匹配条件）以及执行语句（执行动作）的集合，这些集合按照编号从小到大的顺序排列

当使用Route-Policy时，Node的值小的节点先进行匹配。一个节点匹配成功后，路由将不再匹配其他节点。全部节点匹配失败后，路由将被过滤

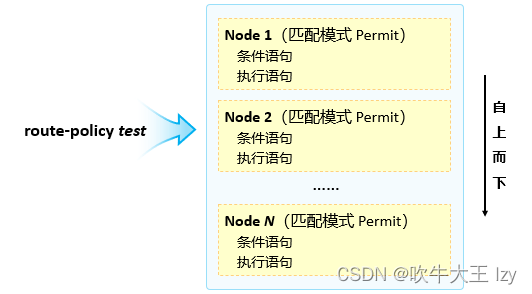

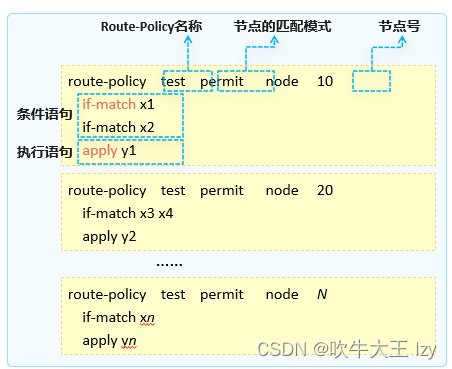

Route-Policy的组成

一个Route-Policy由一个或多个节点构成，每个节点包括多个if-match和apply子句

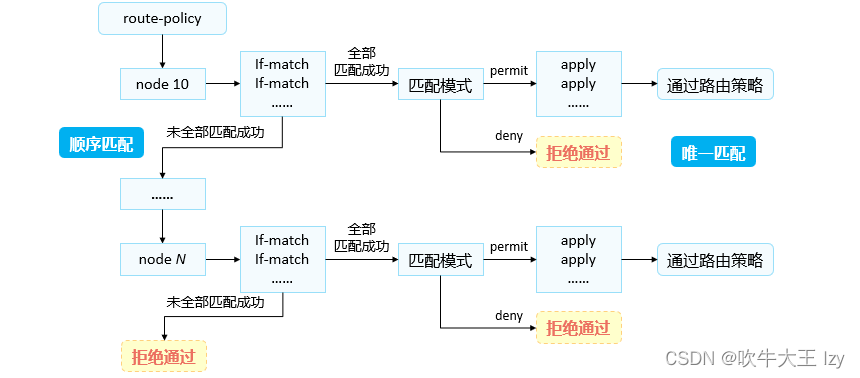

Route-Policy的匹配顺序

当路由与该节点的任意一个If-match子句匹配失败后，进入下一节点。如果和所有节点都匹配失败，路由信息将被拒绝通过

路由控制案例

对接收的路由进行过滤

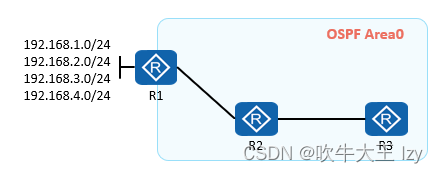

R1、R2、R3运行OSPF，R1将192.168.1.0/24、192.168.2.0/24、192.168.3.0/24和192.168.4.0/24宣告进OSPF。

现在要求R2不能访问R1上192.168.1.0/24网段，但是R3可以正常访问

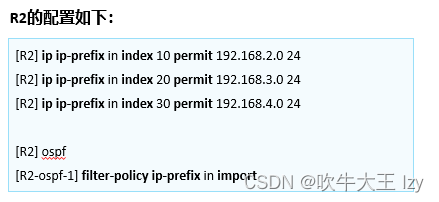

在R2上对接收的路由使用Filter-Policy import

对发布的路由进行过滤

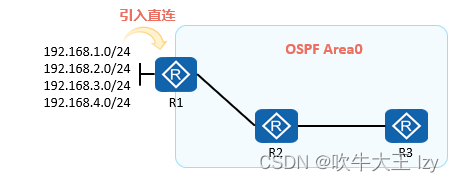

R1、R2、R3运行OSPF，R1将直连网段192.168.1.0/24、192.168.2.0/24、192.168.3.0/24和192.168.4.0/24引入OSPF。

现在要求R2、R3只能学习到192.168.1.0/24网段的路由，学习不到其他三个网段的路由

在R1上使用Filter-Policy对引入的路由在发布时进行过滤

修改路由属性

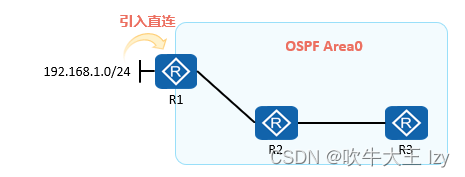

R1、R2、R3运行OSPF，R1将直连网段192.168.1.0/24引入OSPF。

现在要求R2、R3学到的OSPF路由192.168.1.0/24为external-type 1路由（默认为external-type 2路由）。

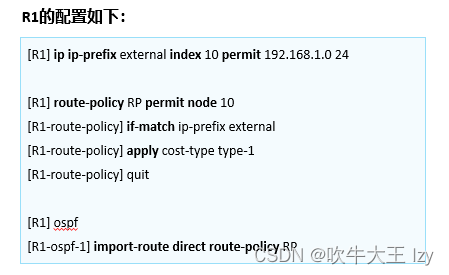

在R1上使用Route-Policy在引入路由时修改外部路由的类型为external-type 1。
