直连二层组网直接转发（AP+AC+出口网关）

业务需求

企业有出口网关AR、AC和AP设备，希望能够部署无线网络，为员工提供无线上网服务。

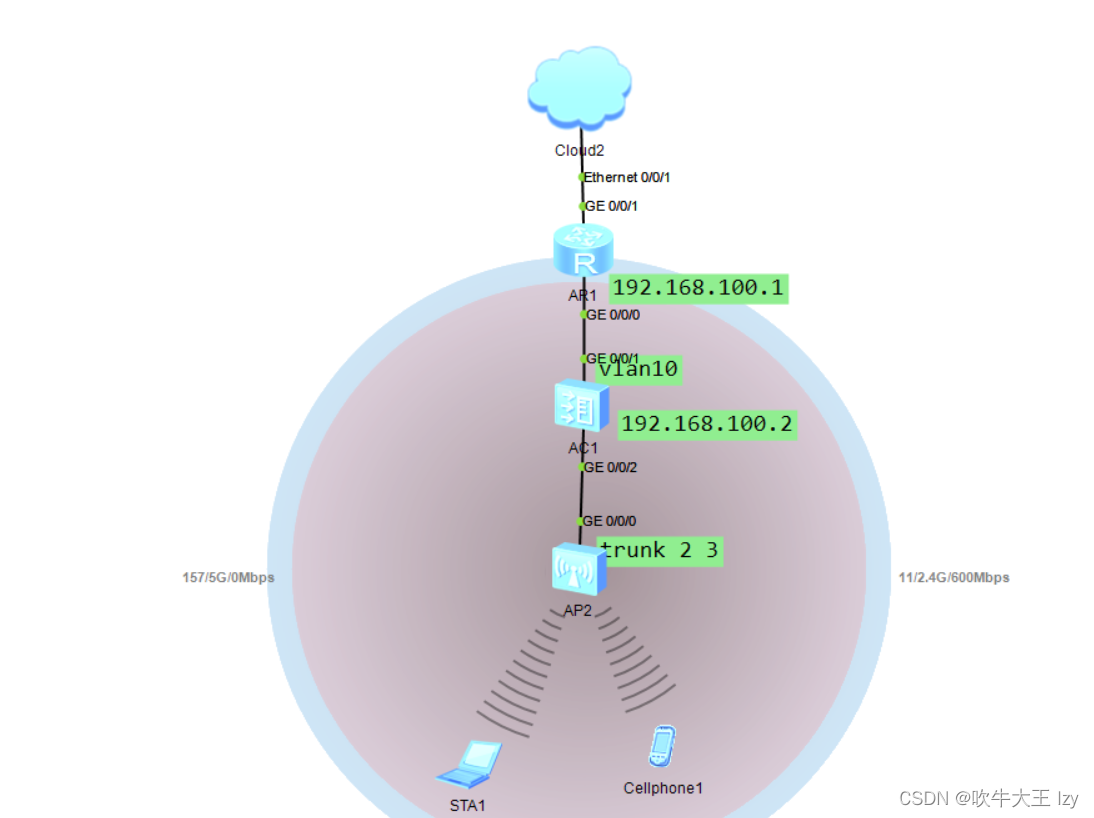

组网需求

AC组网方式：直连二层组网。

业务数据转发方式：直接转发（缺省方式）。

DHCP部署方式：AC作为DHCP服务器为AP和STA分配IP地址。

AP管理：VLAN 2，网段为192.168.2.0/24。网关为AC上的VLANIF2接口IP。

无线业务：VLAN 3，SSID为employee，密码为laziyang，网段为192.168.3.0/24。网关为AC上的VLANIF3接口IP。

AC与AP建立管理隧道的源接口：AC上的VLANIF2。

AC与出口网关三层互联的接口：VLANIF10。

配置AC

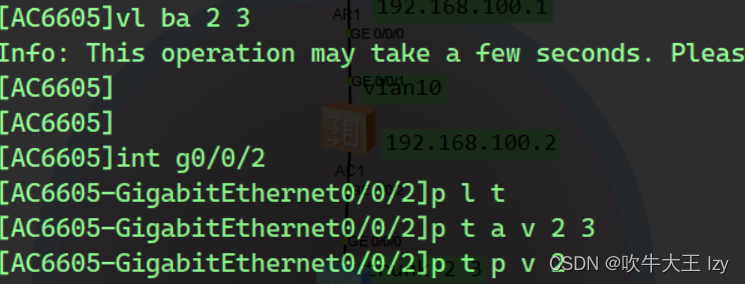

1. 配置AP上线及业务VLAN

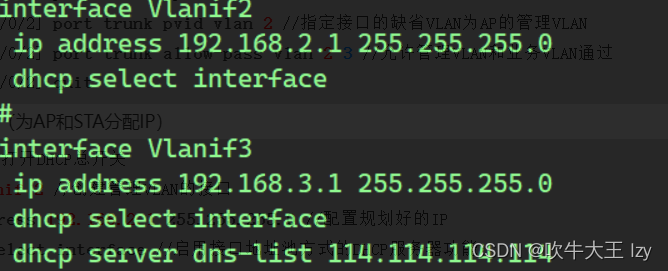

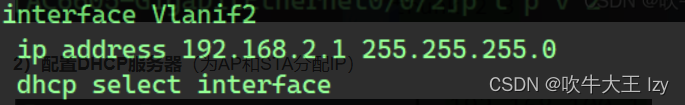

2）配置DHCP服务器（为AP和STA分配IP）

（3）指定与AP建立CAPWAP隧道的源接口

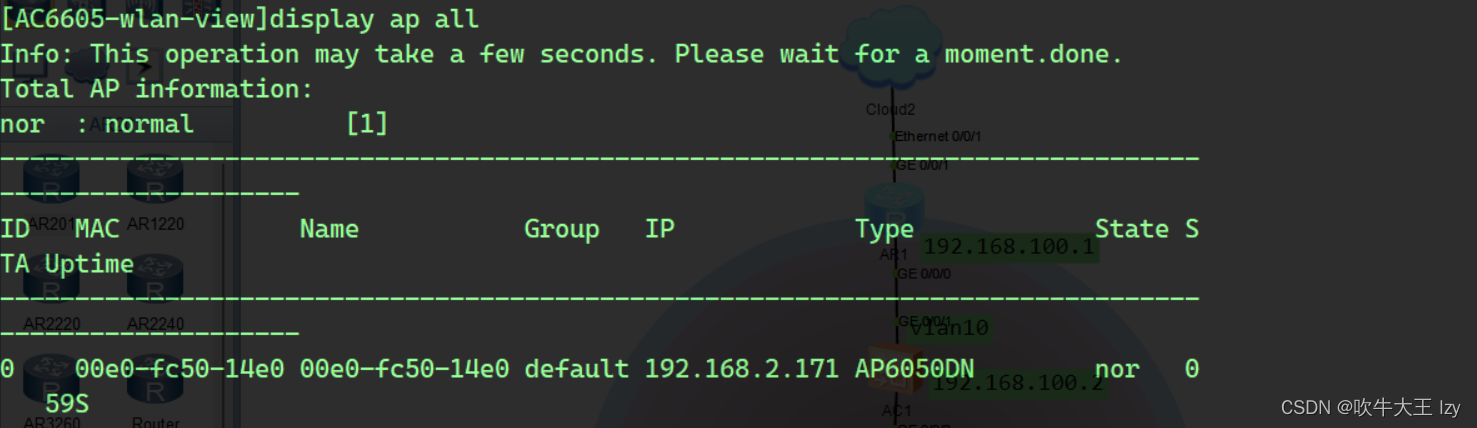

（4）配置AP认证模式

2. 配置WLAN业务

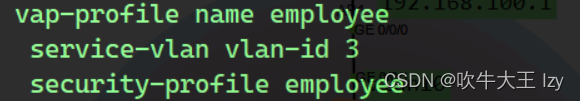

（1）配置VAP模板（employee）

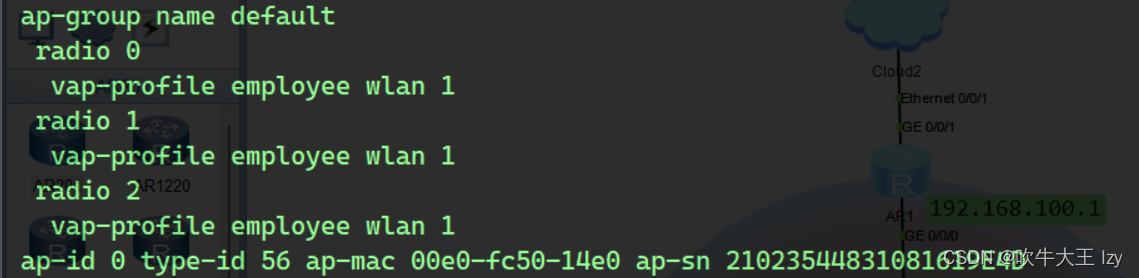

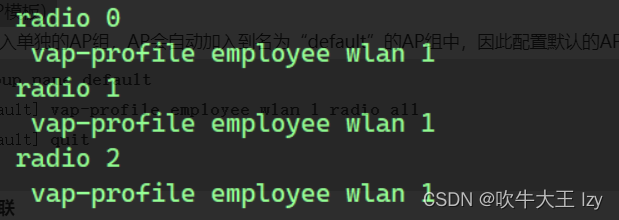

配置VAP（引用VAP模板）

配置与出口网关三层互联

配置出口网关AR

1. 配置AR的LAN侧（与AC三层互联）

（1）配置互联接口IP

（2）配置到内网网段的路由
