S波段探鸟雷达

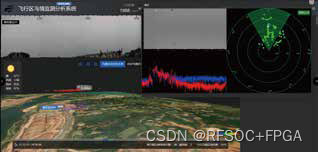

MIMO全息泛探雷达对机场净空区域鸟情态势、捕获目标点迹、航迹及四维坐标信息（距离、高度、方位、速度），获取鸟类切片、距离、高度、速度等信息、智能预警、预警高危鸟情、累计数据映射到机场三维地图上形成鸟情分布热力图，建立机场专属鸟情大数据。



 性能指标：

工作波段/频率：S/X波段，3.1±0.1GHz/10±0.4GHz
探测范围：方位/俯仰：60°/0~10°
探测高度：0.1~1km
最小探测距离：225m
测速范围：1.4m/s~38m/s
探测距离（FAA典型1 SAT目标） RCS=0.025m²：R≥6km RCS=0.01m²：R≥3km
多目标能力：搜索目标数：100个；跟踪并记录目标数：10个；
方位分辨力：1.25°；
距离分辨力：1.25m

 性能特色：

特点一：更大带宽。由ARS的120MHz升级为800MHz，分辨率达到18cm。 有效对鸟群目标进行分辨 基于一维高分辨距离像（HRRP）构建鸟
类分类识别特征



 特点二：更大多普勒分辨力。扇区（60°x20°）凝视下相参积累时间可达400ms，更加细微的微多普勒特征（Ref: Gong2019）

 特点三：100%自主可控。 所有配件均采用货架式，核心算力平台、板卡和应用软件自主设计，方便用户应用功能拓展。



 采用RFSOC ZU28DR/ZU48DR+VU9P/AGX异构处理框架实现；
脉冲多普勒体制，S波段3.1GHz、最高800MHz带宽、8通道射频直发直采；
灵活的天线、前端及程序组合配置：1T8R泛探（收发分置）、4T8R MIMO（现有产品代码框架支持TDMA、FDMA及DDMA）；8T8R收
发共用。
型号产品实现200M带宽实时信号处理及流盘；
全套自主知识产权的雷达小目标检测算法（传统小目标检测、TBD）、多目标跟踪算法、群目标检测跟踪及DOA估计算法；基于微多普勒的
鸟类、无人机识别及分类数据库。
ARX：X波段高中频宽带成像雷达
采用RFSOC ZU47DR+VU9P+DSP6678异构处理框架，采用射频核心板（XCZU47DR）加计算载板（VU9P+6678）的实现方式，可灵活
组合；
X波段可实现9.65GHz、最高800MHz带宽、8通道射频收发；高中频（HIF）2.0G至4G，HIF直接采样合成；
最高支持8片核心板卡+前端同步，组合可构成64T64R系统；
型号产品可实现400MHz带宽4T4R实时处理及流盘；
全套自主知识产权雷达加速算法FPGA IP核体系；
全套自主知识产权雷达处理算法；

 我们开放该探鸟雷达硬件到软件，及底层到上位软件工程代码，包括算法库，数据的采集和验证，真正做到了服务于雷达算法研究客户，真正做到从采集到经过验证的原始有限数据。无论在实际场景应用还是在科研、教学都有很大意义及优势。
