由于卫星姿态、推进等设计涉及的内容比较多，我们将在后面进行具体的讲解，希望大家多多关注本栏目，蟹蟹。

由于本人从事光学方向研究，因此最近在传感器(Sensor)设置上研究的较多，本文将大概介绍一下各类探测器的具体设计，由于光电模块(EOIR)在设置上与传统传感器有所不同，感兴趣的同学可以私信交流。

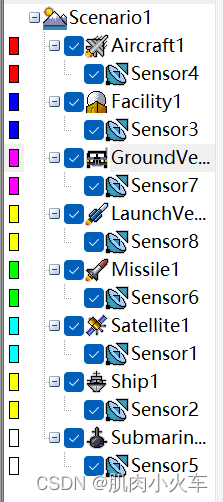

传感器(Sensor)作为二级目标，可以设置在飞行器(Aircraft)、地面设施(Facility)、车辆(GroundVehicle)、火箭(LaunchVehicle)、导弹(Missile)、卫星(Satellite)、船只(Ship)、潜水艇(Submarine)等常用一级目标下。

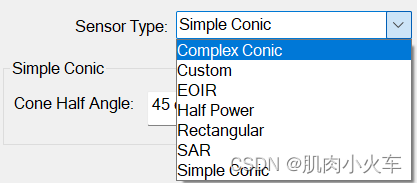

传感器具体设置分为简单圆锥型(Simple Conic)、复杂圆锥型(Complex Conic)、矩形(Rectangular)、合成孔径雷达(SAR)、自定义(Custom)、EOIR等。

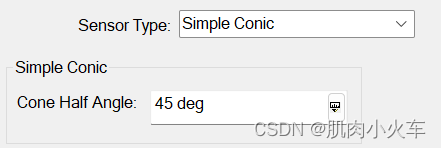

（1）简单圆锥型(Simple Conic)

简单圆锥型的设置最为简单，也是分析过程中最常用的，仅需要输入半圆视场角(Cone Half Angle)。

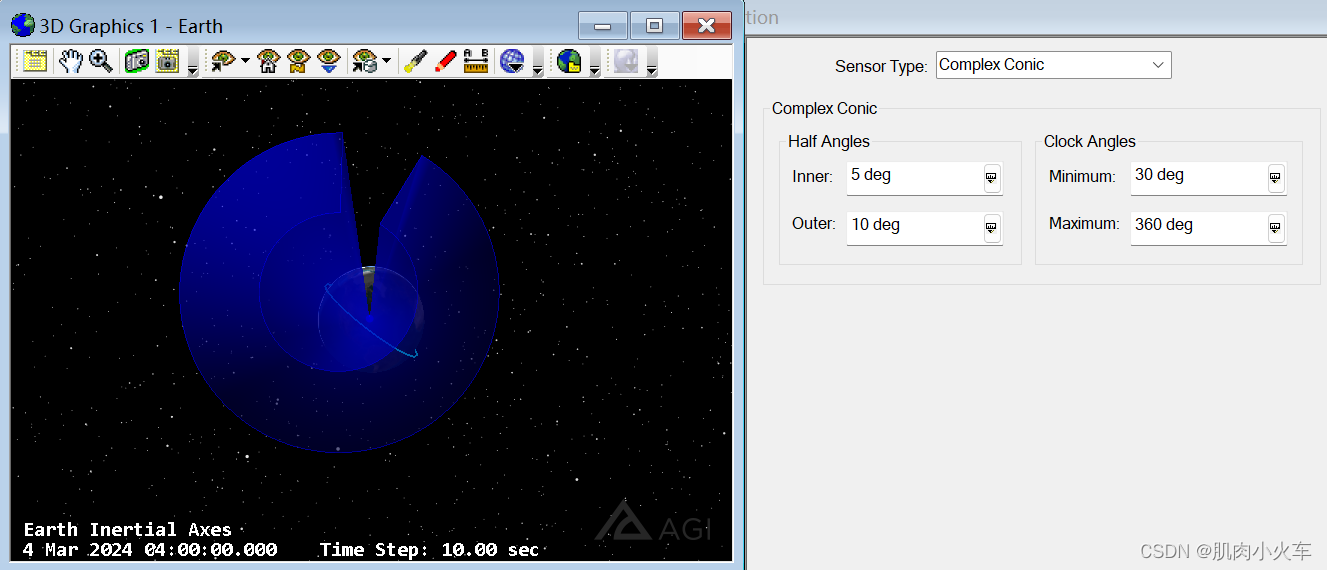

（2）复杂圆锥型(Complex Conic)

复杂圆锥型设置包括四个参数，内半视场角(Inner Half Angle)、外半视场角(Outer Half Angle)、最小时角(Minimum Clock Angle)、最大时角(Maximum Clock Angle)，具体的实际效果大家可以在STK中尝试。

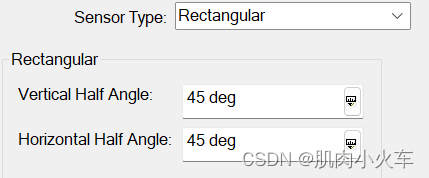

（3）矩形(Rectangular)

矩形设置包括两个参量，水平半视场角(Horizontal Half Angle)和垂直半视场角(Vertical Half Angle)。

（4）合成孔径雷达(SAR)

合成孔径雷达设置包括最小俯仰角(Min Elevation Angle)、最大俯仰角(Max Elevation Angle)、前向排除角(Forward Exclusion Angle)、后向排除角(After Exclusion Angle)、海拔(Altitude)，具体SAR参数的意义可以参考STK中SAR传感器参数elevation angle和exclusion angle的说明_stk sar-CSDN博客。

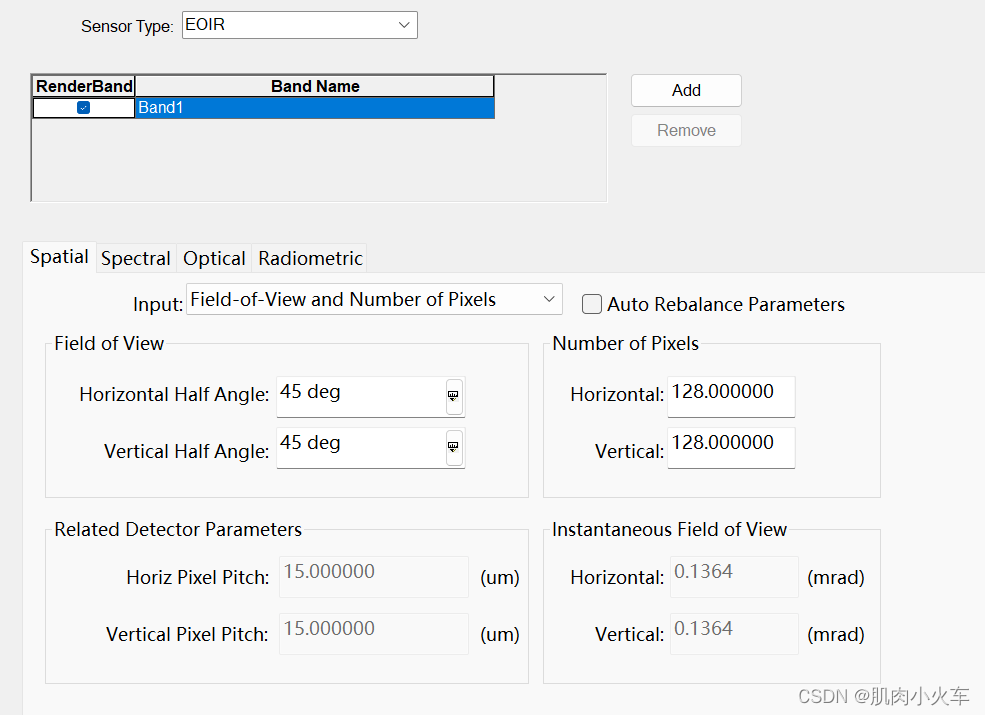

（5）光电/红外模块(EOIR)

EOIR的介绍可以参考STK help或者【STK】手把手教你利用STK进行光电红外仿真03-STK/EOIR模块属性之二导弹等目标的EOIR设置_stk缺少eoir模块-CSDN博客。由于EOIR模块设计光学系统谱段、视场、探测器像元数、望远镜口径、F数、焦距、积分时间、波前误差等参数，需要使用者具有一定的光学遥感基础。由于该模块在设置以及调用上与传统的传感器不同，本人也是在摸索阶段，等后期摸索清楚与STK的联动再与大家分享，感兴趣的也可私信进行交流。

MATLAB联动

（1）传感器设置

{Type}	{TypeData}
Conical	<InnerConeHalfAngle> <OuterConeHalfAngle> <MinClockAngle> <MaxClockAngle> [AngularRes <Value>]
HalfPower	<Frequency> <Diameter> [AngularRes <Value>]
Custom	"<FilePath>" "<FilePath>" can be the path to a file on your local drive or the path to a file on an SDF server. See Specifying Paths for "<SDFFilePath>" syntax information.
Rectangular	<VerticalHalfAngle> <HorizontalHalfAngle> [AngularRes <Value>]
SAR	<MinElevationAngle> <MaxElevationAngle> <ForwardExclusionAngle> <AftExclusionAngle> {<ParentAltitude> \| TrackParentAltitude {On \| Off} } [AngularRes <Value>]
SimpleCone	<ConeAngle> [AngularRes <Value>]
