STK MATLAB联动第二期(1)

STK MATLAB联动第二期，本期介绍的是卫星参数的设置，由于篇幅较长，本次主要介绍的是轨道外推设置中的二体运动外推。

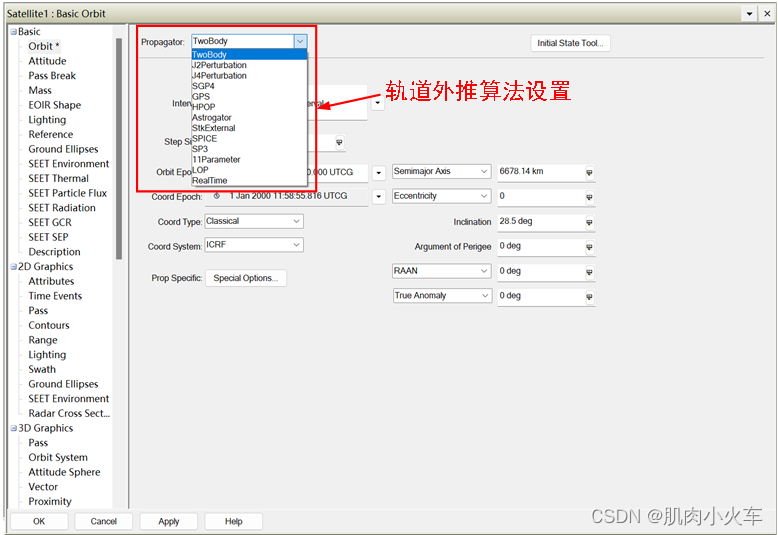

（1）轨道外推设置(Propagator)

轨道外推指的是在给定的初始条件下预测卫星飞行轨道的数学算法，主流的算法包括二体运动外推(Two Body)、J2摄动外推(J2Perturbation)、J4摄动外推(J4Perturbation)、高精度轨道外推(High-Precision Orbit Propagator,HPOP)等，本文将对其中常用的算法进行STK界面和MATLAB代码进行介绍。

1. 二体运动外推(Two Body)

二体运动外推仅考虑中心天体和航天器之间的相互作用，将中心天体看做质点，且仅考虑中心天体对航天器的引力。

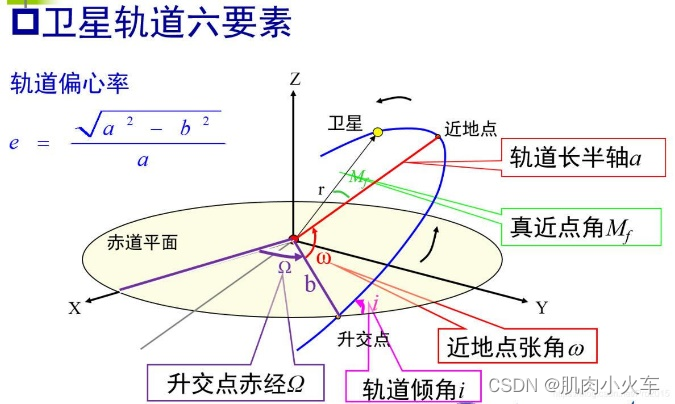

常用的参数涉及包括以下几种：

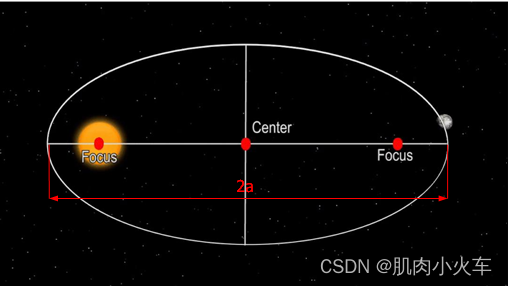

• 轨道半长轴(Semimajor) a

轨道半长轴描述了轨道的大小，可用近地点距离地心的距离(Perigee)和远地点距离地心的距离(Apogee)的平均值来表示。

• 偏心率(Eccentricity)

偏心率描述了轨道的形状，当e=0时为圆轨道，0<e<1为椭圆轨道，e=1为抛物线轨道，e>1为双曲线轨道。除此之外，也可通过设置近地点/远地点高度、近地点/远地点距离进行表示。

• 轨道倾角(Inclination)

轨道倾角描述了轨道相对于赤道面的倾斜度，i=0或180为赤道轨道，0<i<90为顺行轨道，90<i<180为逆行轨道。

• 近地点幅角(Argument of Perigee)

近地点与升交点之间的地心角。

• 升交点赤经(RAAN)

从春分点到升交点之间的地心角。

• 真近地角(True Anomaly)

描述航天器的瞬时位置，定义为某个时刻下航天器位置与近地点之间的地心角（随时间变化），也可采用平近地角(Mean Anomaly)来进行描述。

• MATLAB代码设置

(a)代码格式及案例

Example 1

代码格式

root.ExecuteCommand('SetState */Satellite/MySatellite Classical Propagator "UseAnalysisStartTime" "UseAnalysisStopTime" StepSize CoordSystem "UseAnalysisStartTime" Semimajor Eccentricity Inclination ArgumentOfPerigee RAAN TrueAnomaly');

代码示例

root.ExecuteCommand('SetUnits / km');%Default Connect Units are meters
root.ExecuteCommand('SetState */Satellite/MySatellite Classical TwoBody "UseAnalysisStartTime" "UseAnalysisStopTime" 60 ICRF "UseAnalysisStartTime" 6678.14 0 28 180 0 180');

Example 2

kep=sat.Propagator.InitialState.Representation.ConvertTo('eOrbitStateClassical');

kep.SizeShapeType = 'eSizeShapeAltitude';

%卫星远地点高度参数设置

kep.SizeShape.ApogeeAltitude = 600;

%卫星近地点高度参数设置

kep.SizeShape.PerigeeAltitude = 500;

%卫星轨道倾角参数设置

kep.Orientation.Inclination = 50;

%卫星近地点幅角参数设置

kep.Orientation.ArgOfPerigee = 0;

%卫星升交点赤经参数设置

kep.Orientation.AscNode.Value = 245;

%卫星真近地点参数设置

kep.Location.Value = 180;

(b)显示效果

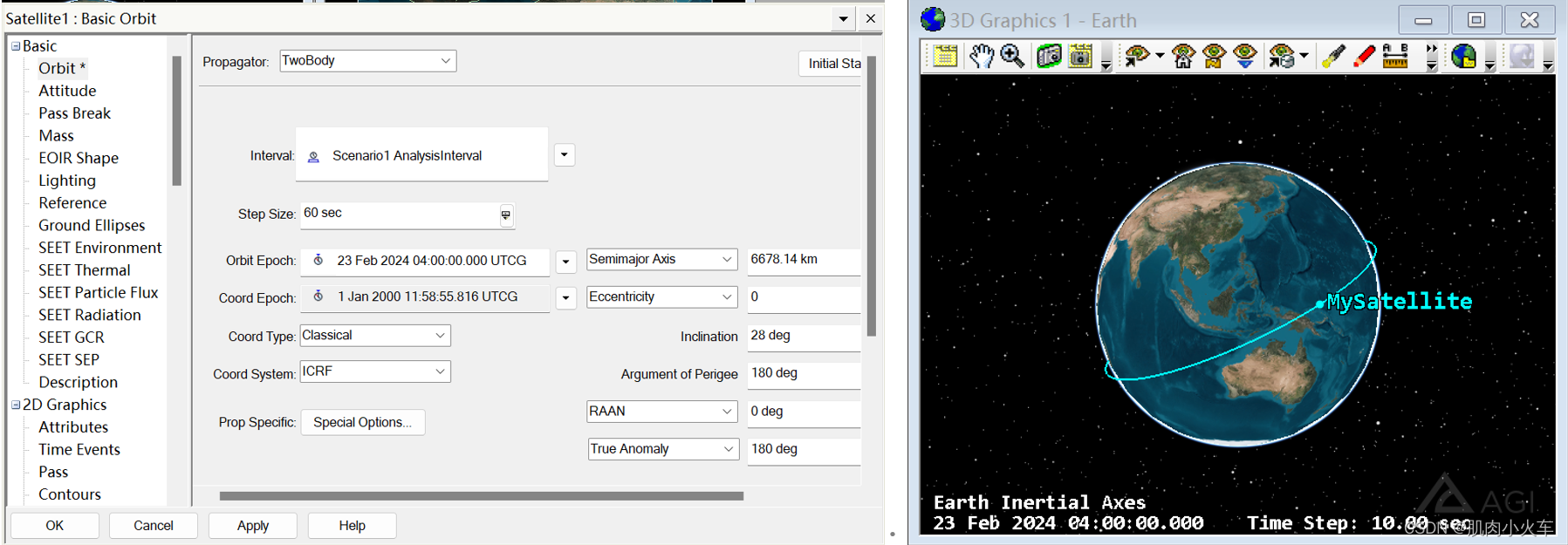

Example1显示效果
