围棋作为一项古老的棋类游戏，有深厚的文化底蕴和复杂的棋局变化。无论是初学者还是高手，都离不开复盘这一提升棋艺的重要环节。复盘不仅帮助我们反思自己的落子思路，还能通过借鉴名局、模拟对战进一步提升。然而，现实中一个常见的困扰是：当我们在网站上欣赏一局精彩的对弈时，却无法轻松下载棋谱SGF（Smart Game Format）文件。特别是许多在线平台，我们只能截取带手数标注的棋盘截图，却无法导出棋谱。

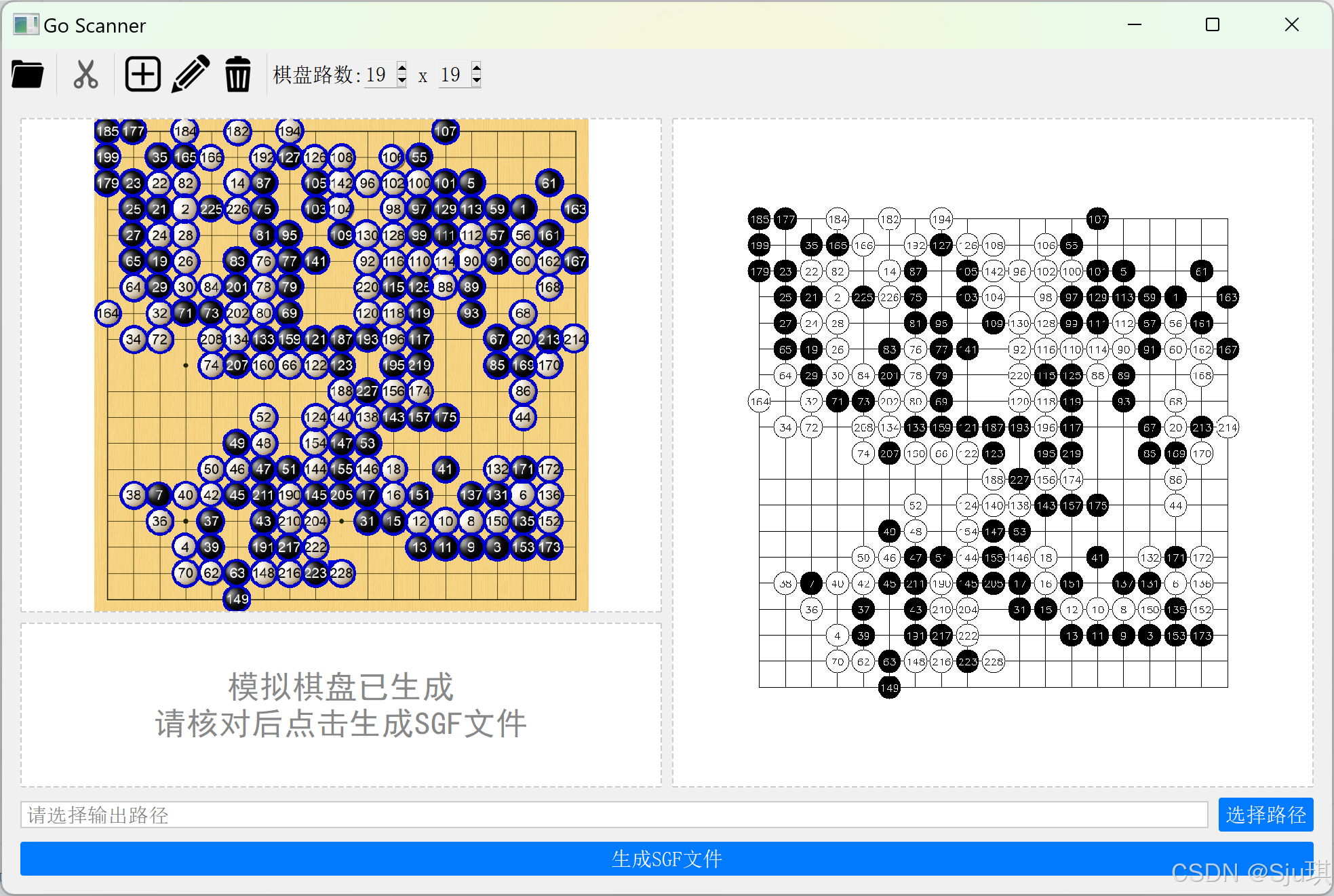

想象一下，你在观看一场紧张刺激的围棋对局，发现一手妙招想深入研究，但苦于无法保存SGF文件，只能手动输入每步棋，这不仅繁琐，还容易出错。因此，我开始探索如何将围棋对弈截图直接转换为SGF文件的实现路径，并制作了这个工具：

相比于网上的其他类似工具，该工具有以下优势：

能识别围棋的手数（这是绝大多数类似工具无法实现的）
自主训练的CNN模型，识别效果良好，不需要联网
支持m x n （1 ≤ m, n ≤ 25）路的棋盘
兼容无手数标记的截图
工具界面支持拖曳图片，增删改手数等操作

本文将围绕几个核心问题展开讨论，不再拘泥于代码细节，而是从实际技术难点和实现策略谈起。

如果你仅需使用该工具，欢迎直接跳转到文末下载。

1. 怎么识别棋盘边界？

围棋棋盘的识别是整个截图转SGF工具中的第一步。准确定位棋盘的边界，对于后续围棋子的定位、以及手数识别至关重要。

1.1 霍夫直线变换 ×

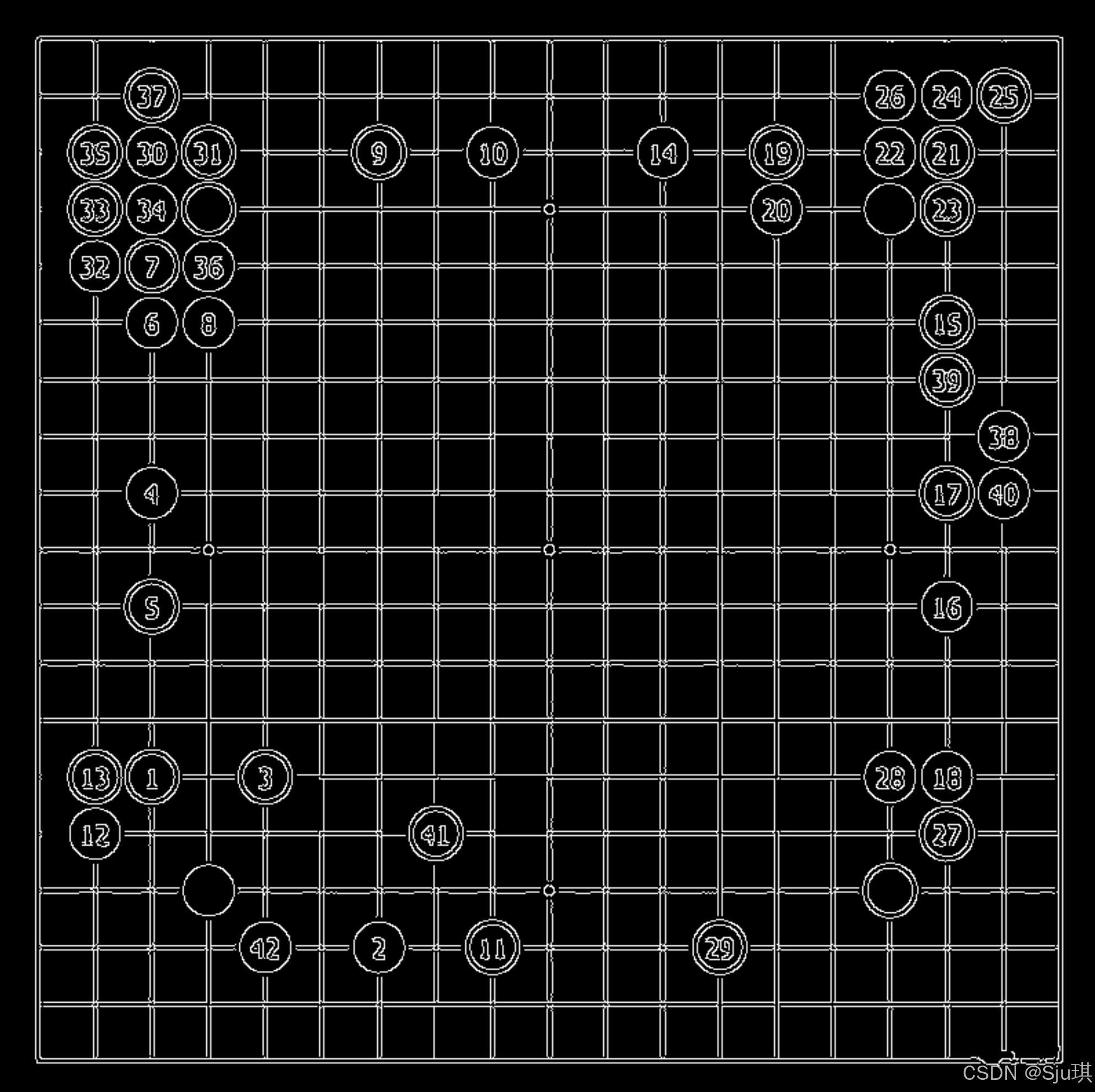

一开始，我考虑采用霍夫线变换检测边缘的策略，即首先转化为灰度图，经高斯模糊去噪及Canny边缘检测等预处理后，使用HoughLinesP方法检测直线。

然后筛选直线中的水平线和垂直线，将纵坐标最小和最大的水平线作为棋盘的上下边界，将横坐标最小和最大的垂直线作为棋盘的左右边界。

但是，这种方法对截图有很高的要求。对于截取到窗口的图片，这种方法可能误将窗口边框当作棋盘边界；而对于未截取到棋盘边界的图片，这种方法可能将1路和19路围成的边框当作棋盘边界。鉴于1路和19路围成的边框与棋盘边界都是近似正方形，且大小相近，仅仅通过形状轮廓难以区别，我开始转向棋盘的其他特征来识别边界。

1.2 借助红色通道 ×

由于棋盘背景以黑灰色（比如野狐棋盘）和蓝绿色（比如Sabaki、101围棋网）居多，而棋盘以黄色居多，二者BGR红色的含量有明显的差距，因此我考虑在红色通道上做做文章。

red = _image[:, :, 2]
# 设置阈值二值化
_, thresh = cv2.threshold(red, 170, 255, cv2.THRESH_BINARY)
# 找到图像的轮廓
contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 找到包围棋盘的最小矩形
if contours:
    # 获取面积最大的轮廓
    max_contour = max(contours, key=cv2.contourArea)
    # 获取最小外接矩形
    x, y, w, h = cv2.boundingRect(max_contour)

在红色通道上设置阈值二值化进一步区分背景和棋盘，然后通过轮廓检测找到最大轮廓，从而分离出棋盘区域。经过测试，这种方法在几张棋盘截图上获得了较满意的效果。本在得意之时，我又发现这种方法缺乏泛用性。对于白色背景，因为白色和黄色BGR红色的含量都很高，这种方法难以区分出边界。

1.3 借助HSV色彩空间 √

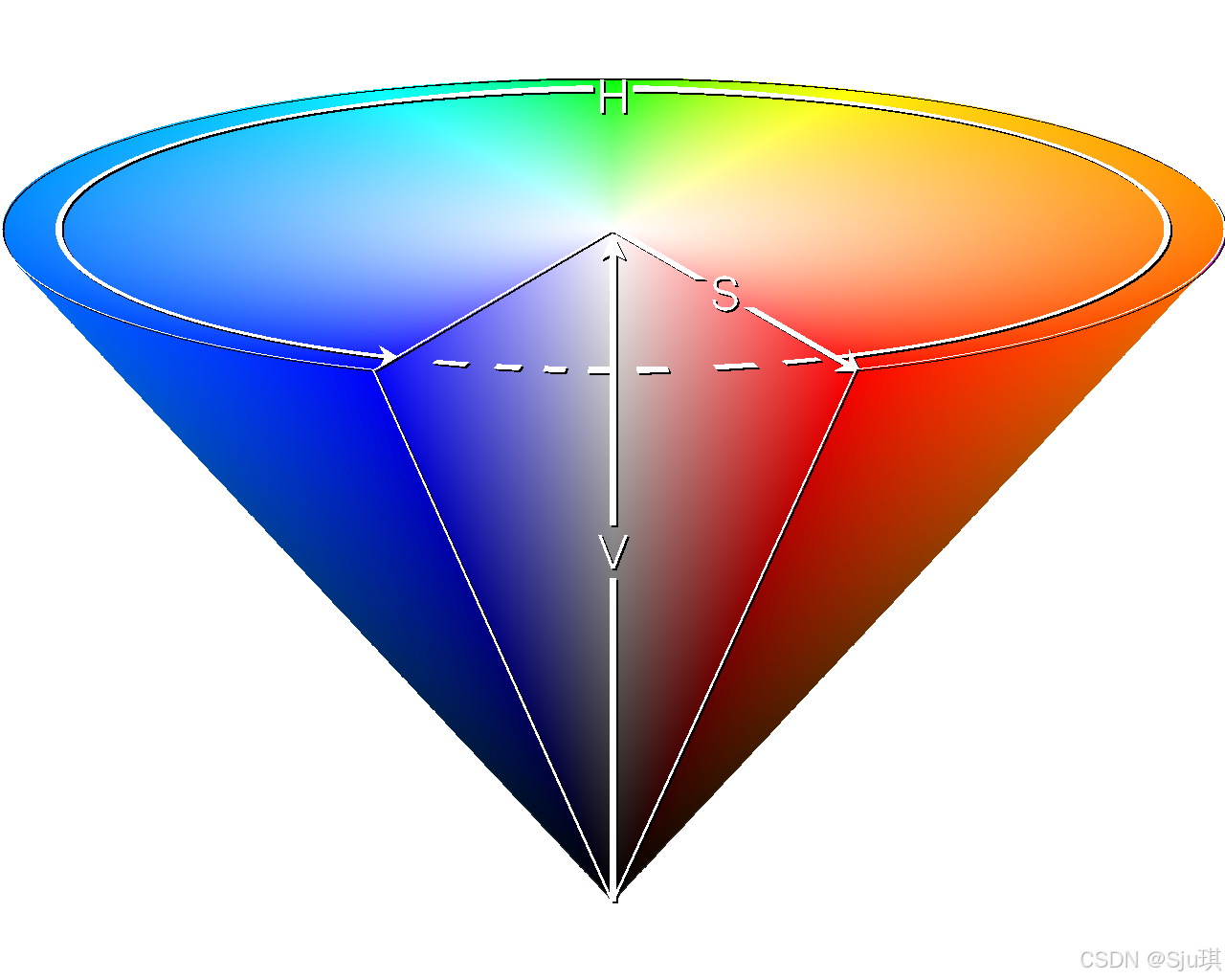

后来我根据ChatGPT的建议将BGR转化为HSV。HSV色彩空间是用来表示颜色的一种方式，与常见的RGB颜色空间不同，它更符合人类对颜色的感知方式。在BGR颜色空间中，颜色由蓝、绿、红三个分量的强度来表示，而HSV颜色空间通过色调（Hue）、饱和度（Saturation）和亮度（Value）三个参数来定义颜色。经过测试，我发现棋盘的色调大致在(16, 50, 128)到(22, 255, 255)之间，因此：

# 裁剪边缘
def crop(_image):
    # 转换为HSV颜色空间
    hsv = cv2.cvtColor(_image, cv2.COLOR_BGR2HSV)[:, :, 0]
    # 创建遮罩
    mask = cv2.inRange(hsv, (16, 50, 128), (22, 255, 255))
    # 找到图像的轮廓
    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 找到包围棋盘的最小矩形
    if contours:
        # 获取面积最大的轮廓
        max_contour = max(contours, key=cv2.contourArea)
        # 获取最小外接矩形
        x, y, w, h = cv2.boundingRect(max_contour)
        # 裁剪后宽高为原图90%以上，避免误裁
        if h > _image.shape[0] * 0.9 and w > _image.shape[1] * 0.9:
            # 裁剪图像到矩形区域
            return _image[y:y + h, x:x + w]
    return _image

为了避免意料之外的误裁，限定裁剪后图片宽高为原图90%以上。即使存在干扰，无法裁剪掉背景，只要棋盘空间占据图片的绝大部分，对后续识别影响也不大。

2. 检测圆还是检测直线？
