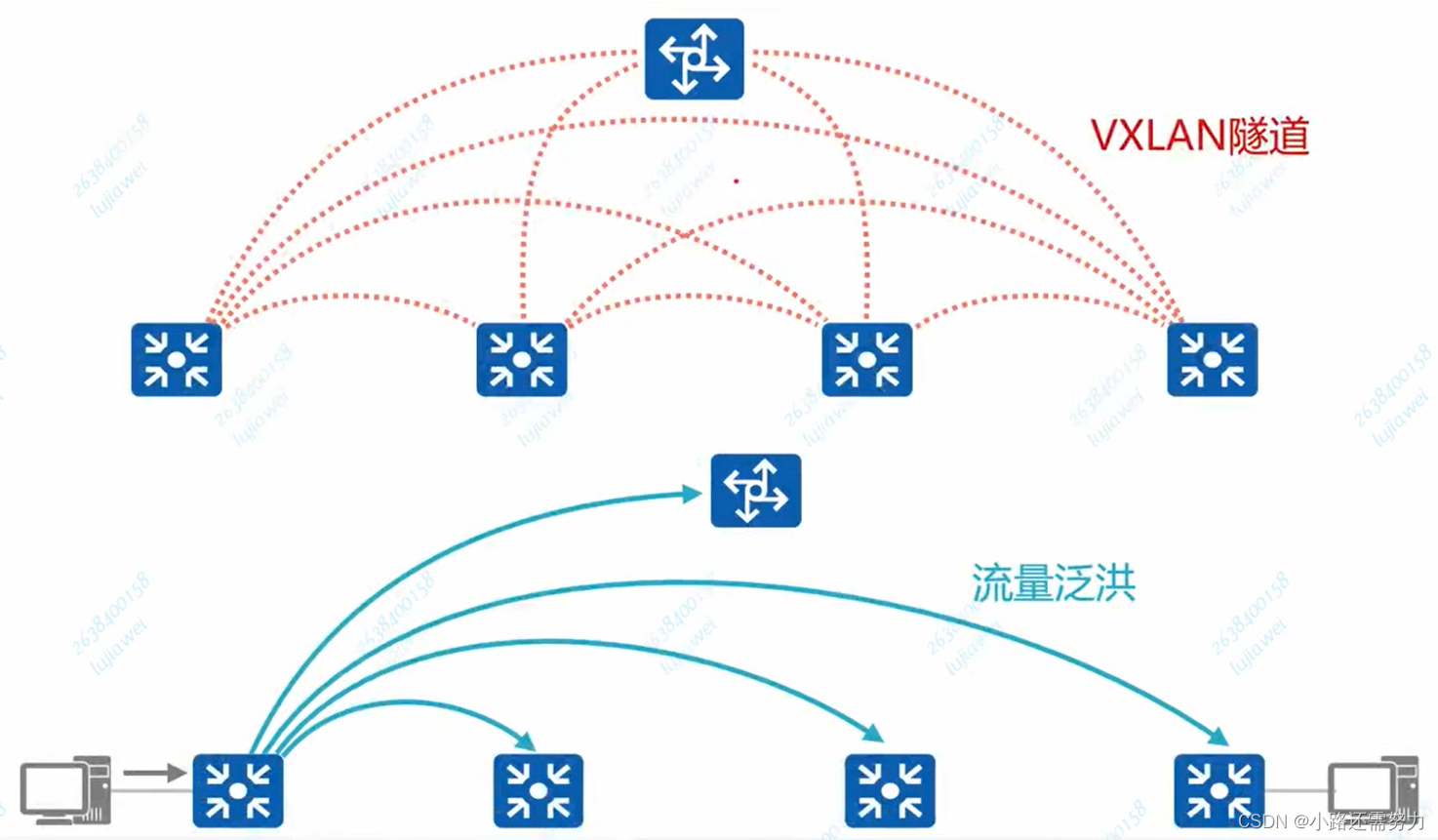

静态VXLAN的问题：

N台设备建立隧道，最高可达N(N-1)/2次头端列表配置
只能通过ARP广播的方式学习远端MAC地址

也就是说：

对于静态的VXLAN，该方案没有控制平面，所以只能通过数据平面的流量泛洪进行VTEP发现和主机信息（包括：MAC地址、IP地址、VNI、VTEP地址）的学习，这种方式导致VXLAN网络存在很多泛洪流量

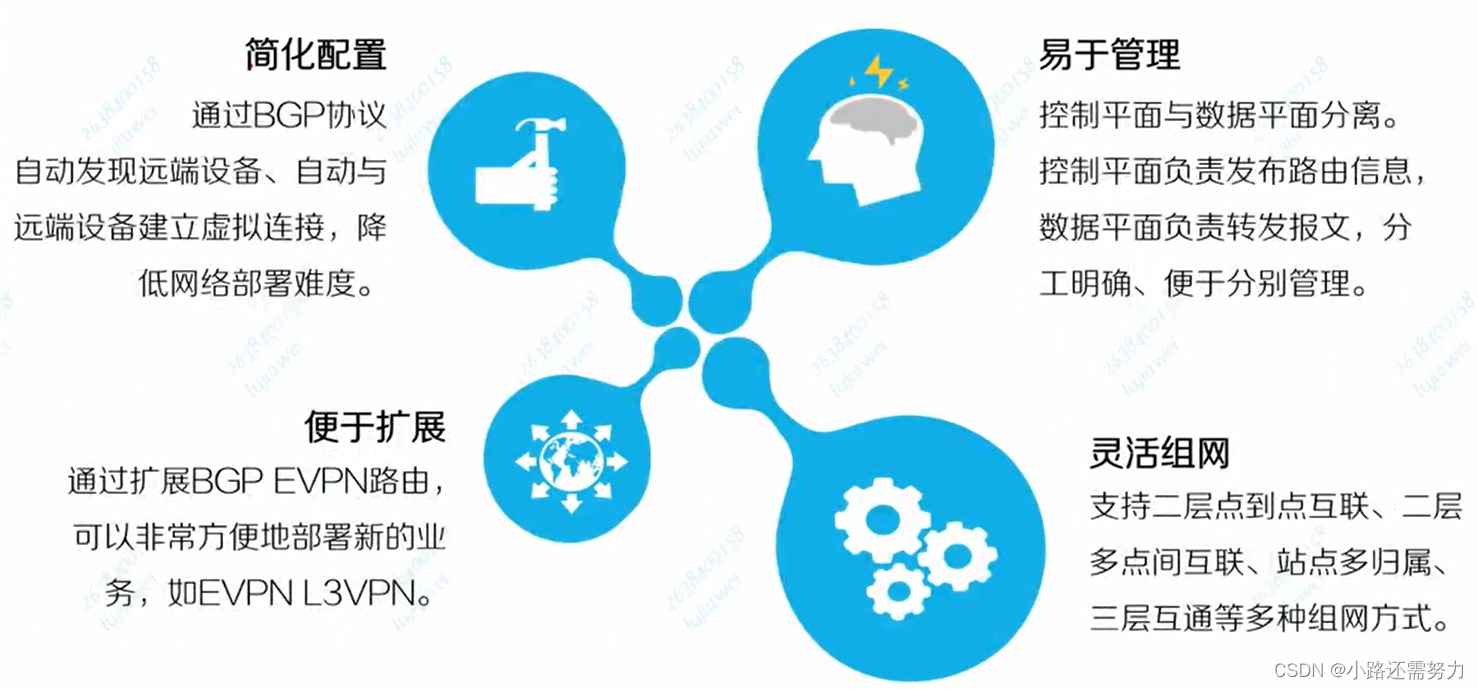

为了解决这一问题，VXLAN引入了BGP evpn作为控制平面，通过在VTEP之间交换BGP EVPN路由实现VTEP的自动发现、主机信息相互通告等，从而避免了不必要的数据流量泛洪

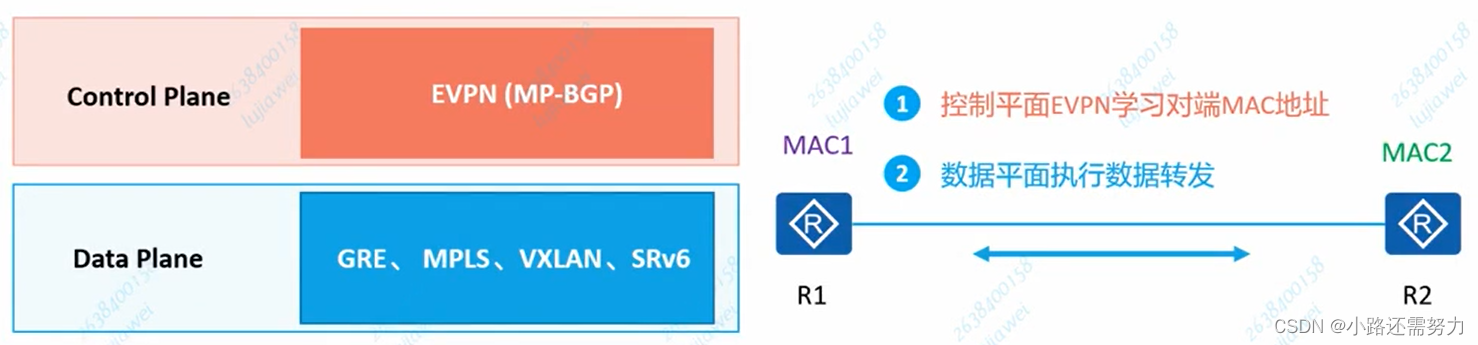

EVPN：Ethernet Virtual Private Network，以太网虚拟专用网

RFC 7432，BGP MPLS-based Ethernet VPNs

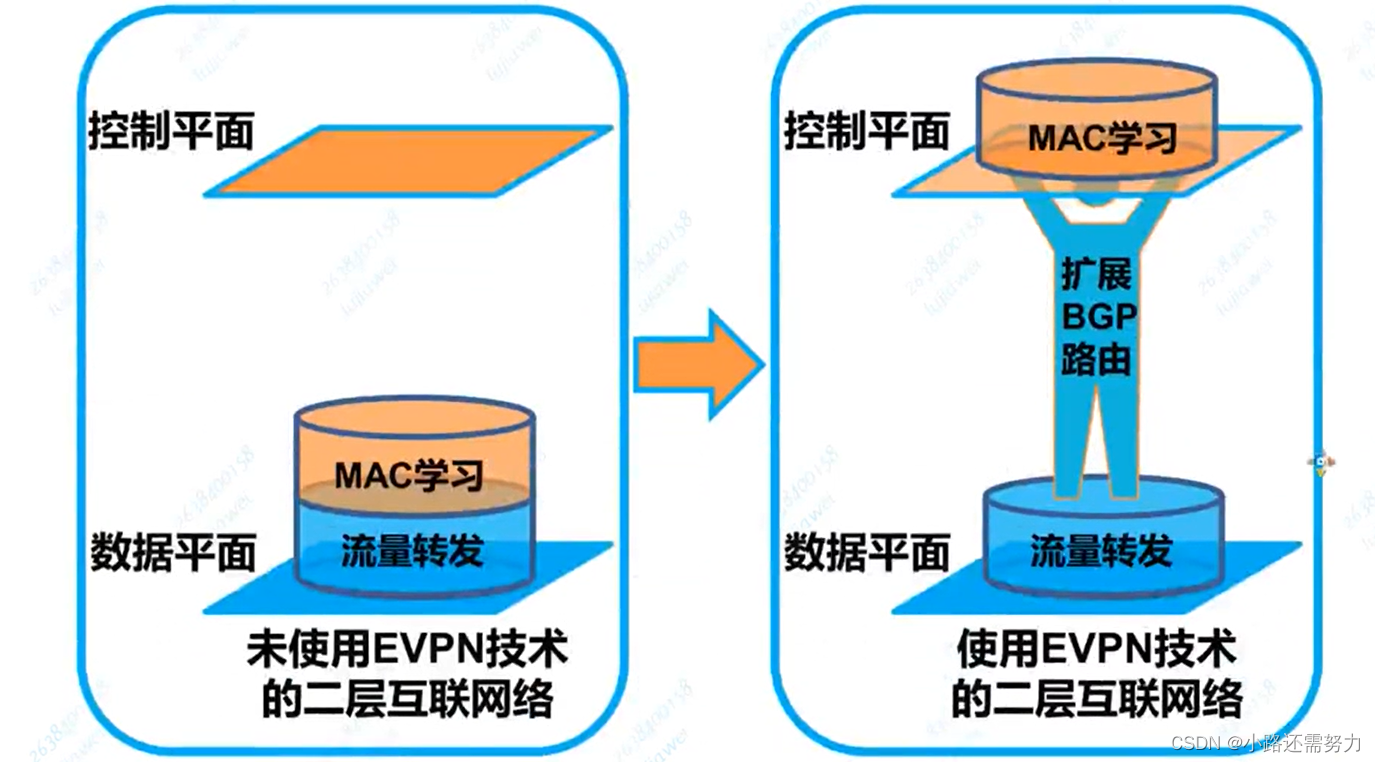

颠覆了传统L2VPN数据平面学习MAC地址的方式，引入控制平面学习MAC和IP指导数据转发，实现了转控分离。
随着技术发展，渐渐开始统一了各种L2VPN、L3VPN业务的控制平面，正朝着一统VPN江湖的方向大步前进，成为了新一代全业务承载的VPN技术。

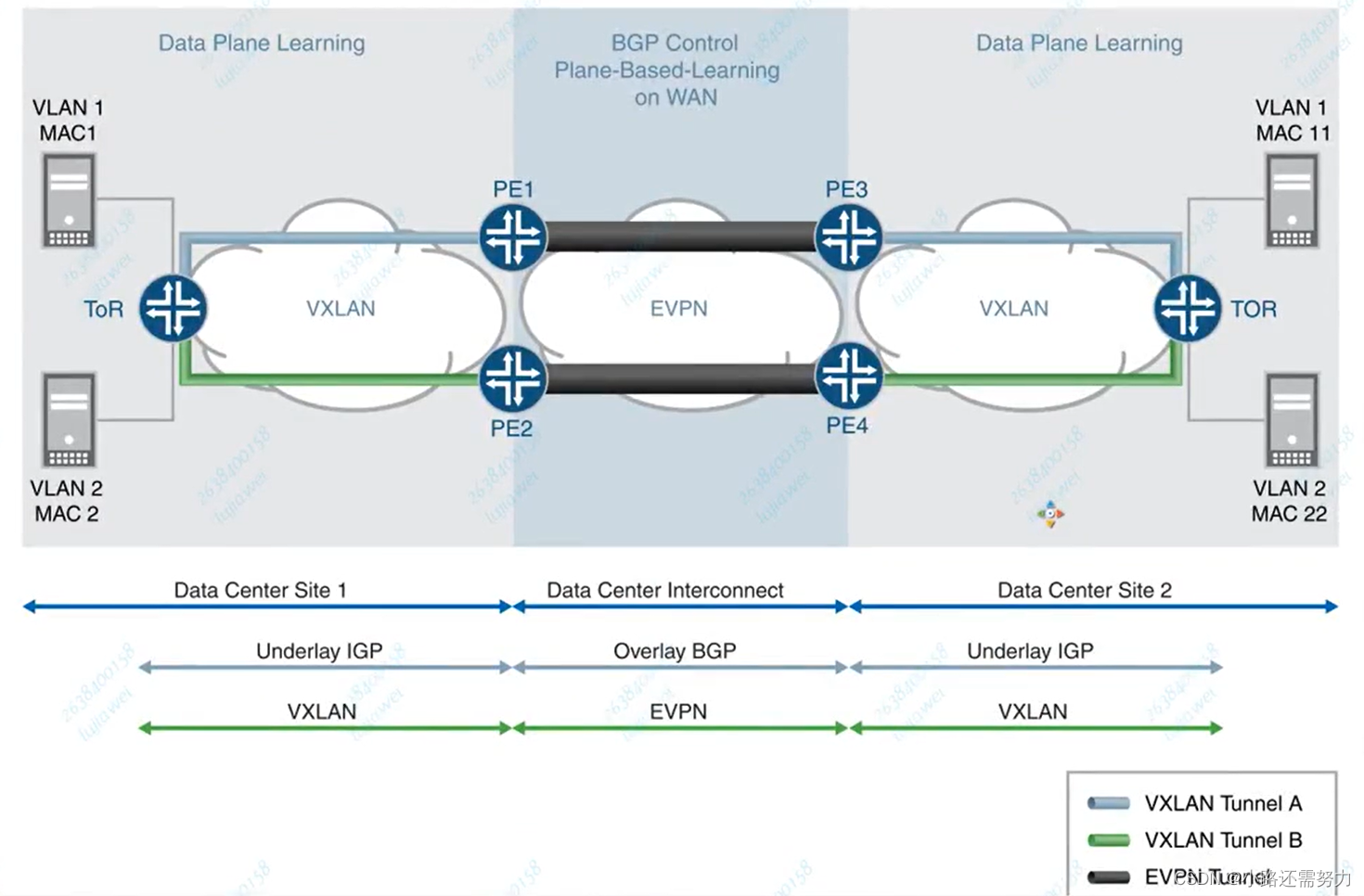

目前广泛应用于数据中心网络、园区接入网络和广域网

EVPN VXLAN：

RFC 8365
采用MP-BGP通告EVPN路由信息（控制平面）
采用VXLAN封装方式转发报文（数据平面）

BGP EVPN：

通过扩展BGP协议新定义了几种BGP EVPN路由（EVPN NLRI）
通过BGP EVPN路由通告，完成VXLAN控制平面的相关工作
VXLAN隧道通过BGP EVPN自动建立，转发表项通过BGP EVPN动态刷新。

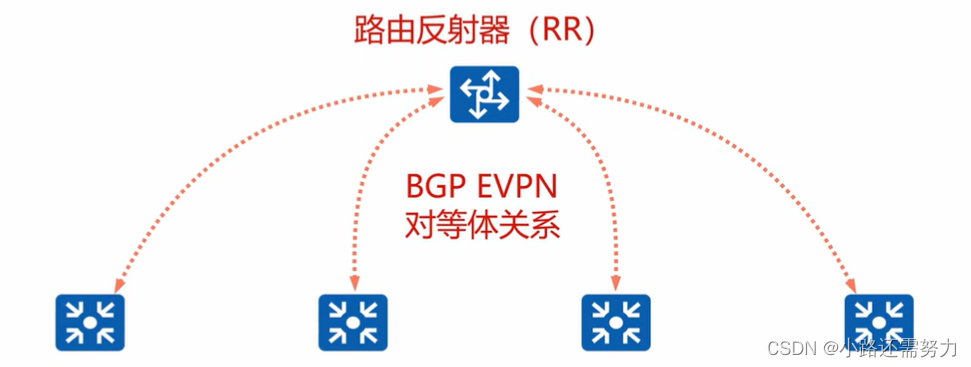

实际部署中，可以通过RR，进一步减少BGP EVPN对等体关系数量

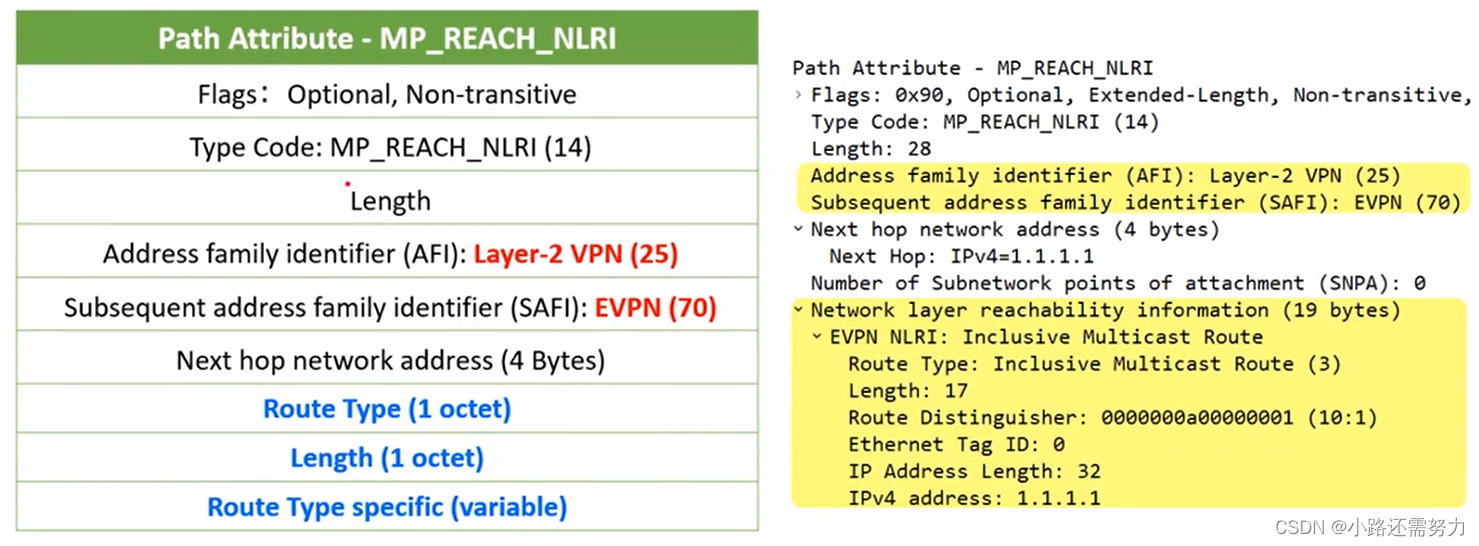

EVPN NLRI：

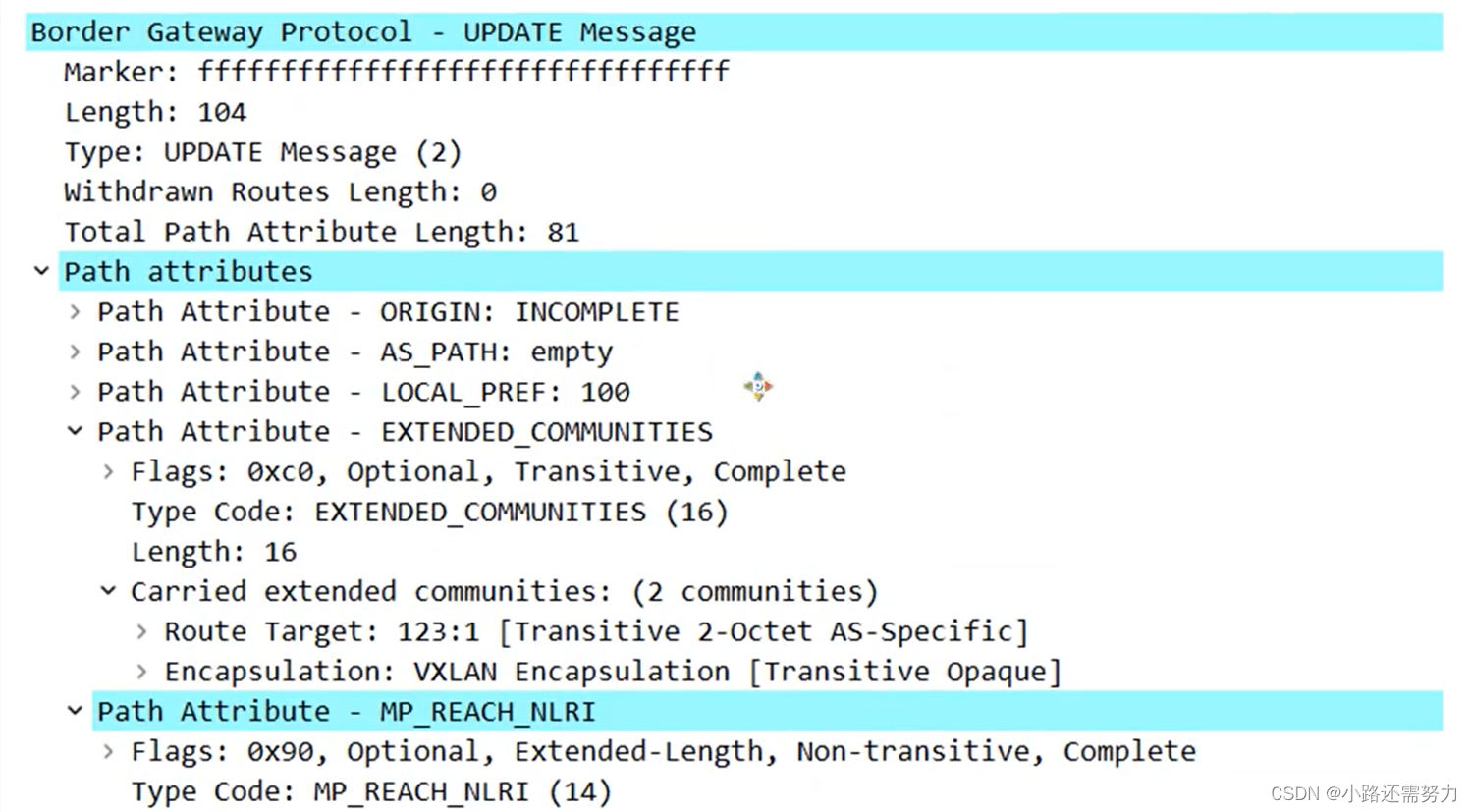

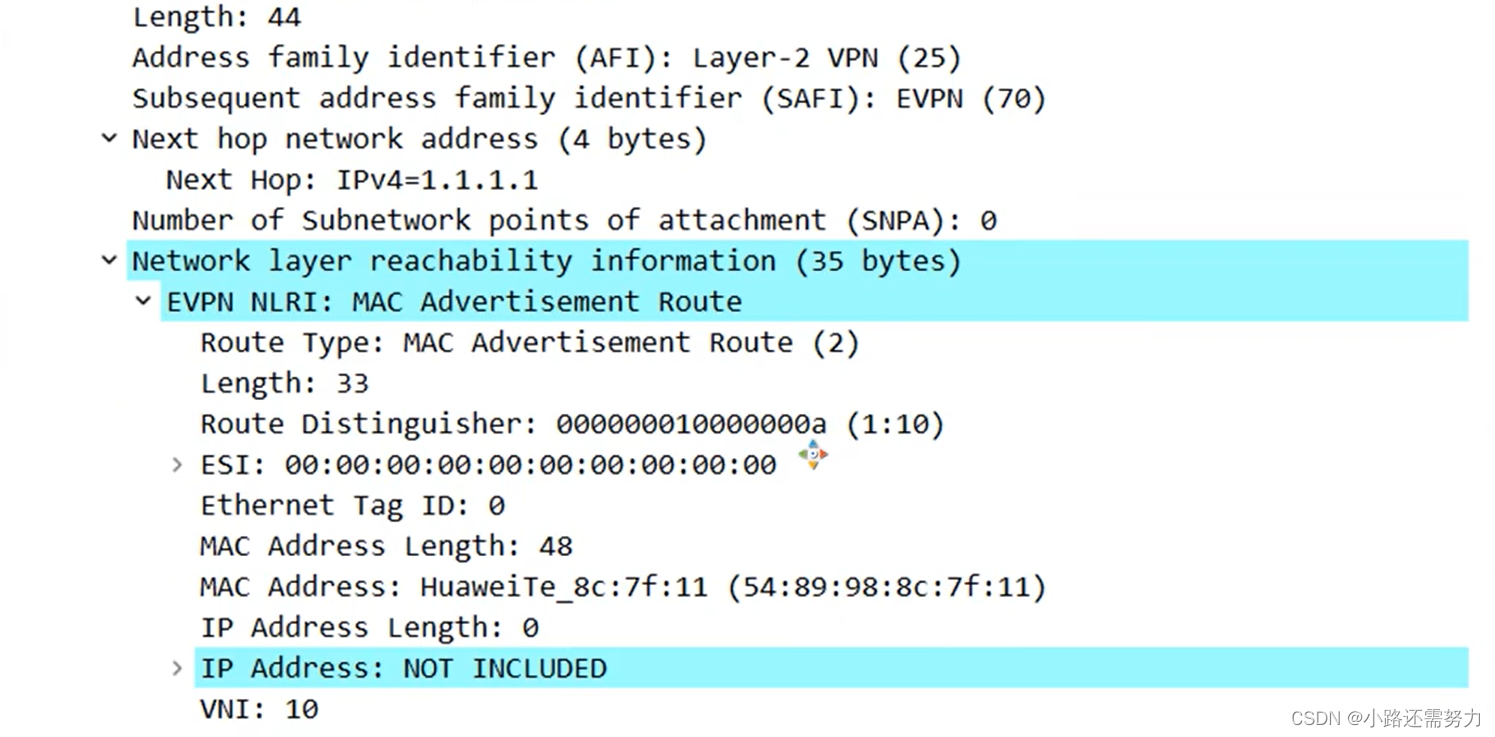

这还只是最简单的MAC路由（2类），EVPN的路由有1~11，主要我们用的是235 2里面还有三种不同的，上图只有mac地址没有携带IP（下面IP地址是未包含），如果带了IP不就是ARP了嘛，所以你下面带了IP就是ARP路由，还有种路由IRB路由

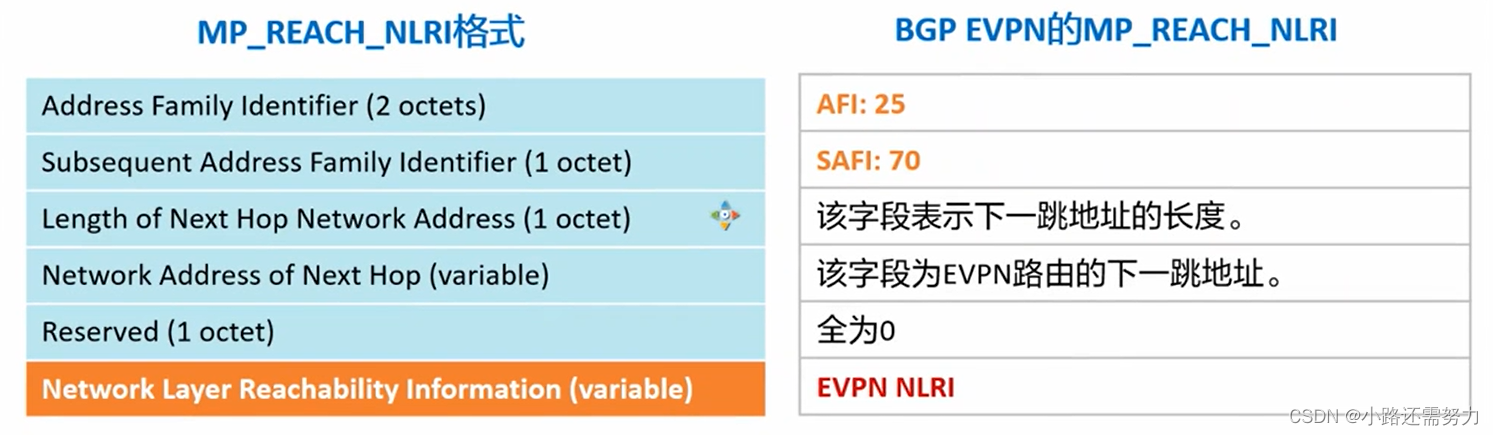

主要就是看扩展团体属性和MP_REACH_NLRI

以前扩展团体属性里有RT，现在也有RT，但是下面写着呢封装类型是VXLAN

以前NLRI是VPNv4路由，RD+路由还有MPLS标签，现在有什么，居然有了MAC地址

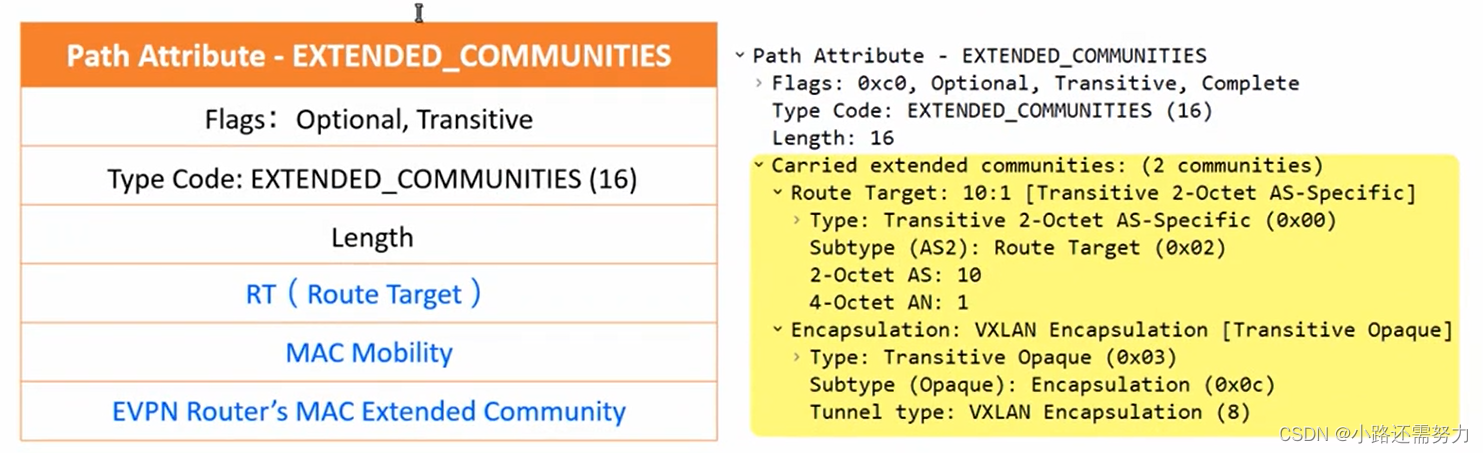

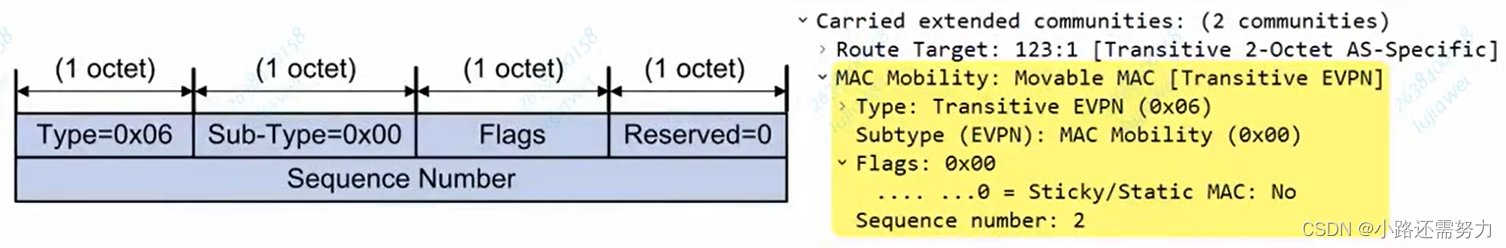

Extended Community：

BGP EVPN与MPLS VPN类似，为了控制路由的发送、接收，BGP EVPN同样存在VPN实例的概念（EVPN实例），与传统的IP VPN实例相同，EVPN实例存在RD和RT值，传递路由时使用扩展团体属性携带EVPN实例RT值

所以你看到的路由是这样的，我左边有个VPN实例，右边也有个VPN实例，有实例就有RD嘛，你这边RT得和对面的RT匹配上啊，那将来还有IP实例，那EVPN实例和IP实例怎么一起用呢？这就是难点了

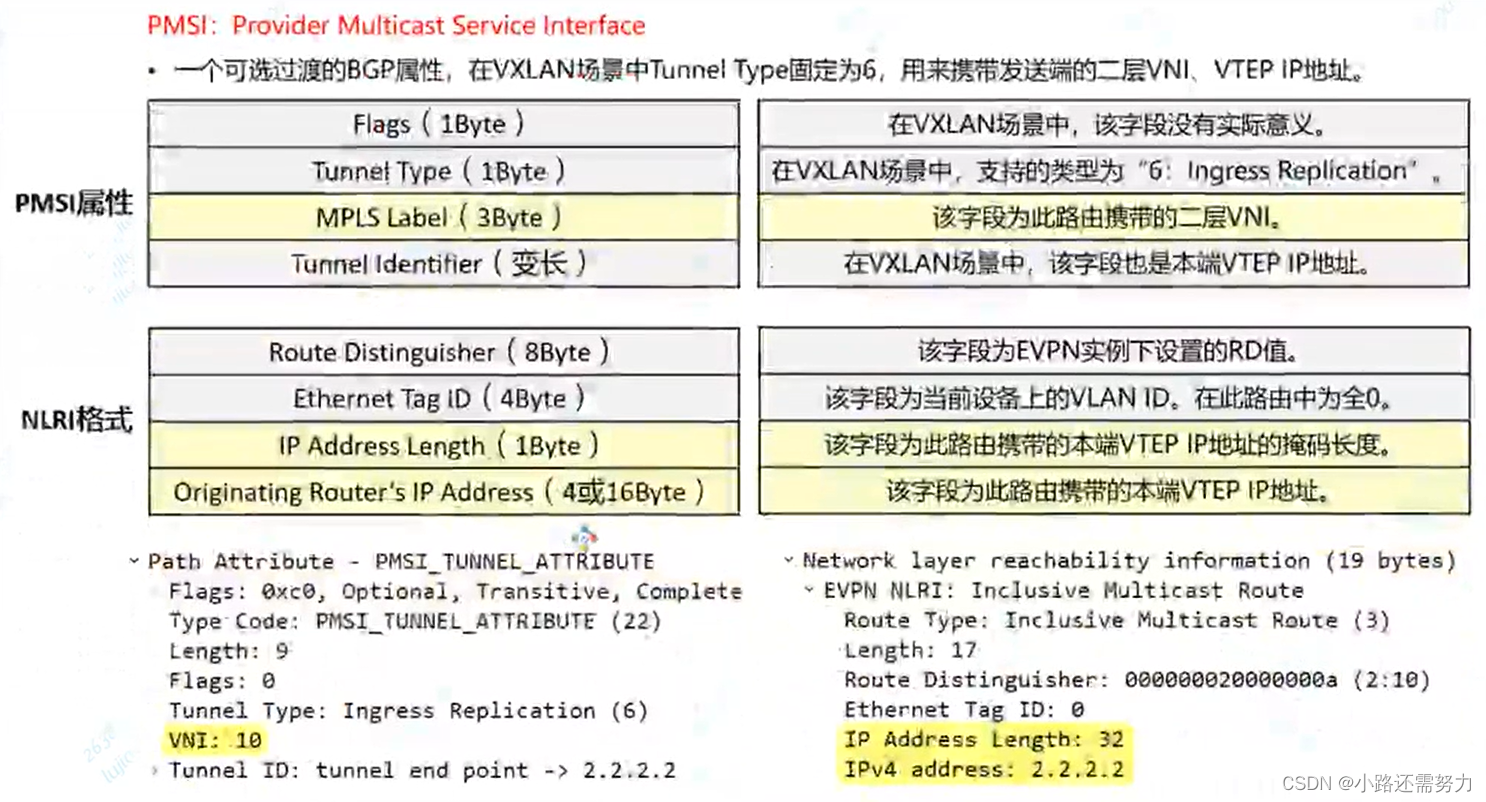

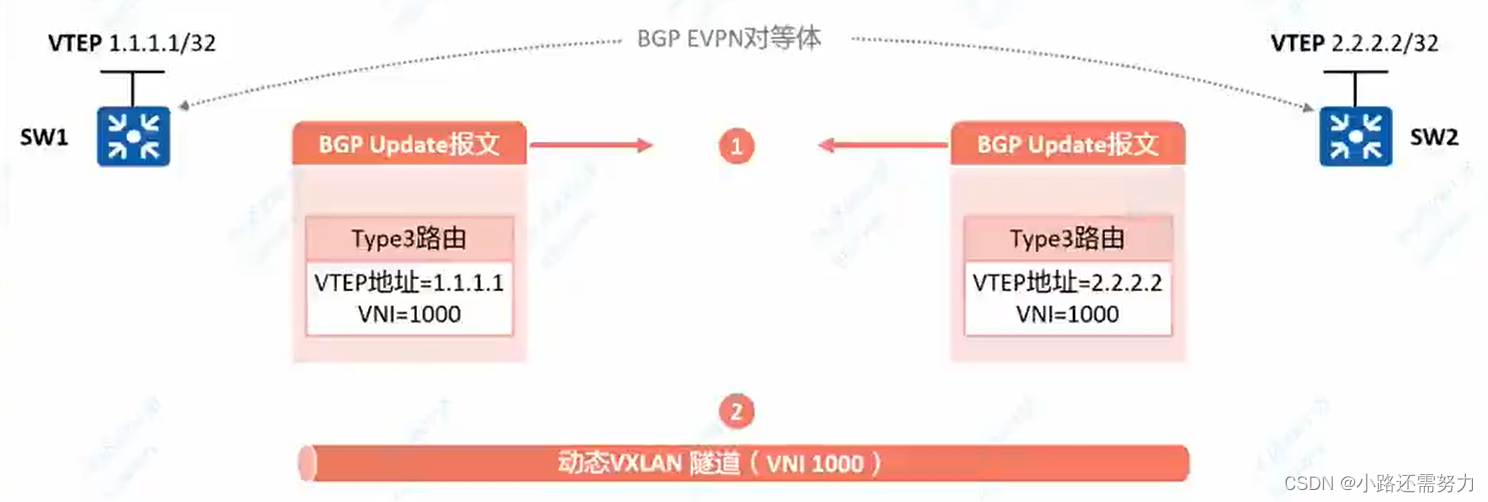

Type 3路由：RT-3，Inclusive Multicast Route，集成组播路由

通告二层VNI和VTEP IP地址信息。
实现VTEP的自动发现和VXLAN隧道的动态建立

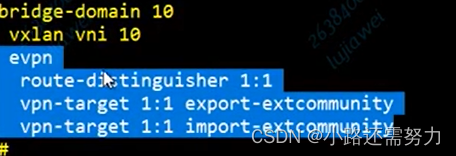

敲了这命令就产生了Update报文，但前提要在bd里面把实例配了

三类不难啊三类就长这样

Tpye 2类路由：RT-2，MAC/IP Advertisement Route，MAC/IP通告路由

通告MAC地址、ARP信息、IP主机路由（/32或/128）

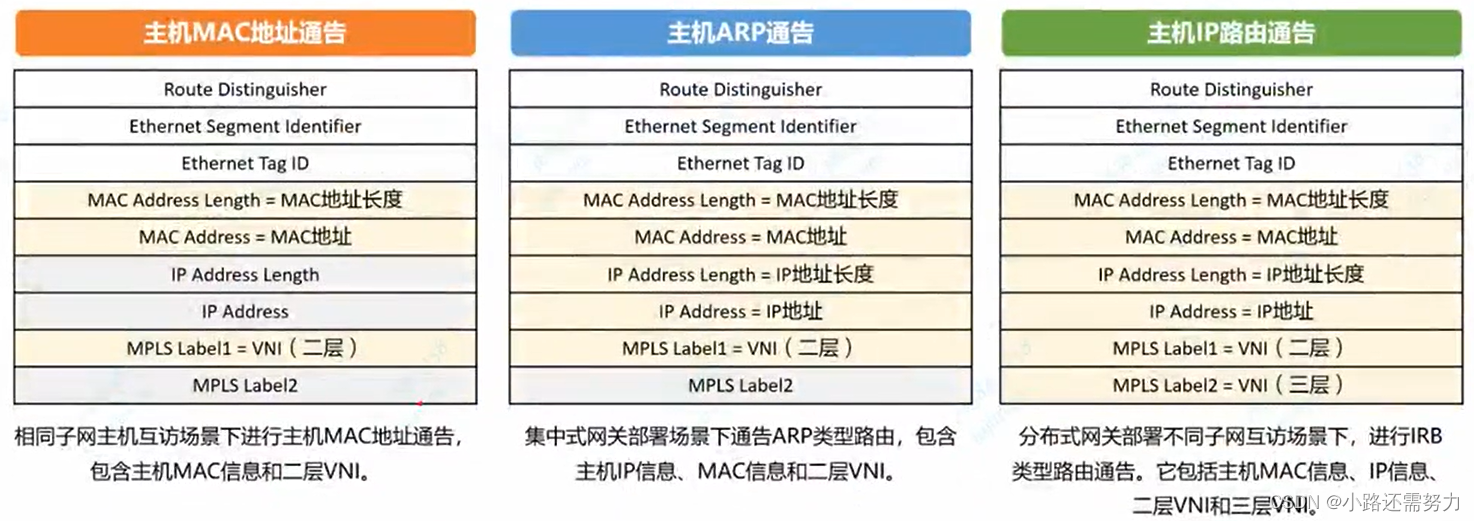

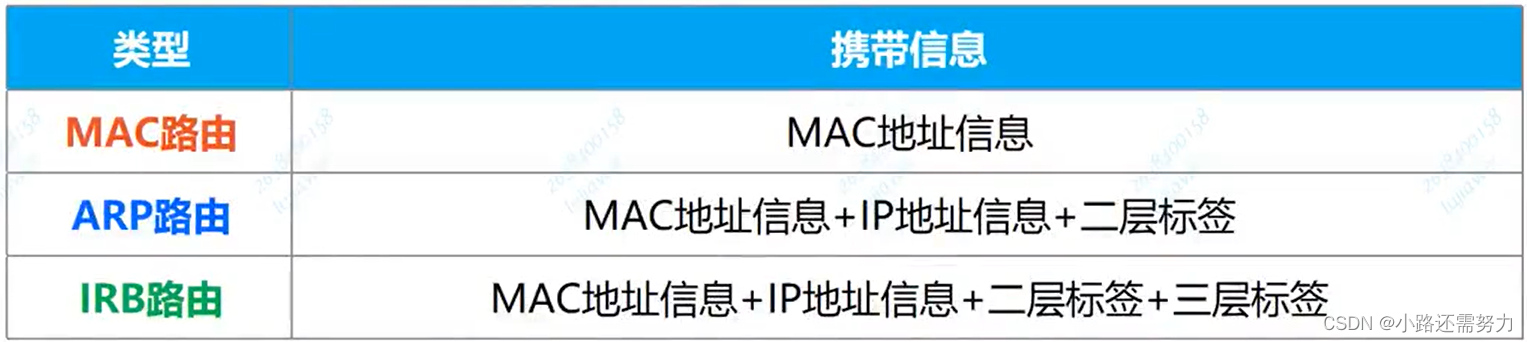

在不同场景下携带的内容并不一致：

主要用于相同子网，做二层通信的时候，要对方的mac地址，通过mac路由就能获取到对方的mac地址，学到对方的mac地址，只不过出接口是对端的VTEP地址

当我们PC发出一个帧，被我学习到后，正常情况下我就会发送mac路由给到对端NVE设备

ARP路由就要牵扯到三层了，我的交换机能收集到你的arp信息，我也得有个ip地址啊，ARP是要收集的，我没有三层口我怎么收集啊

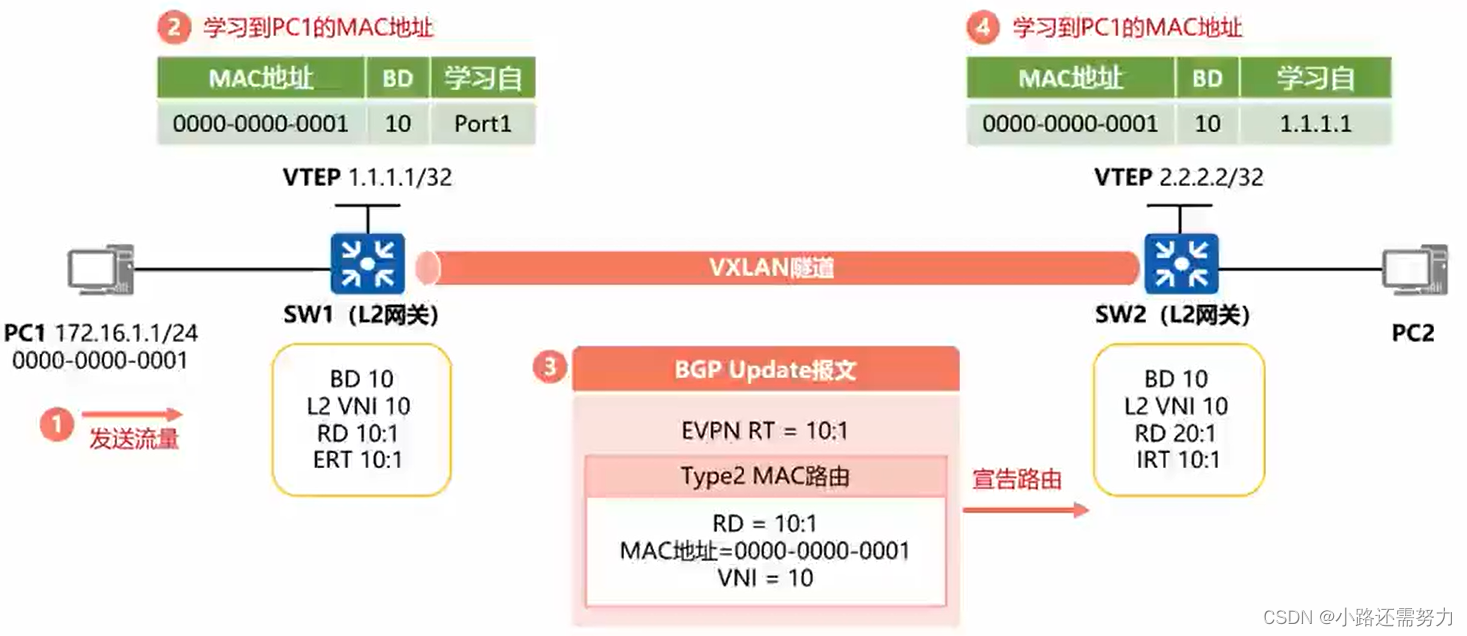

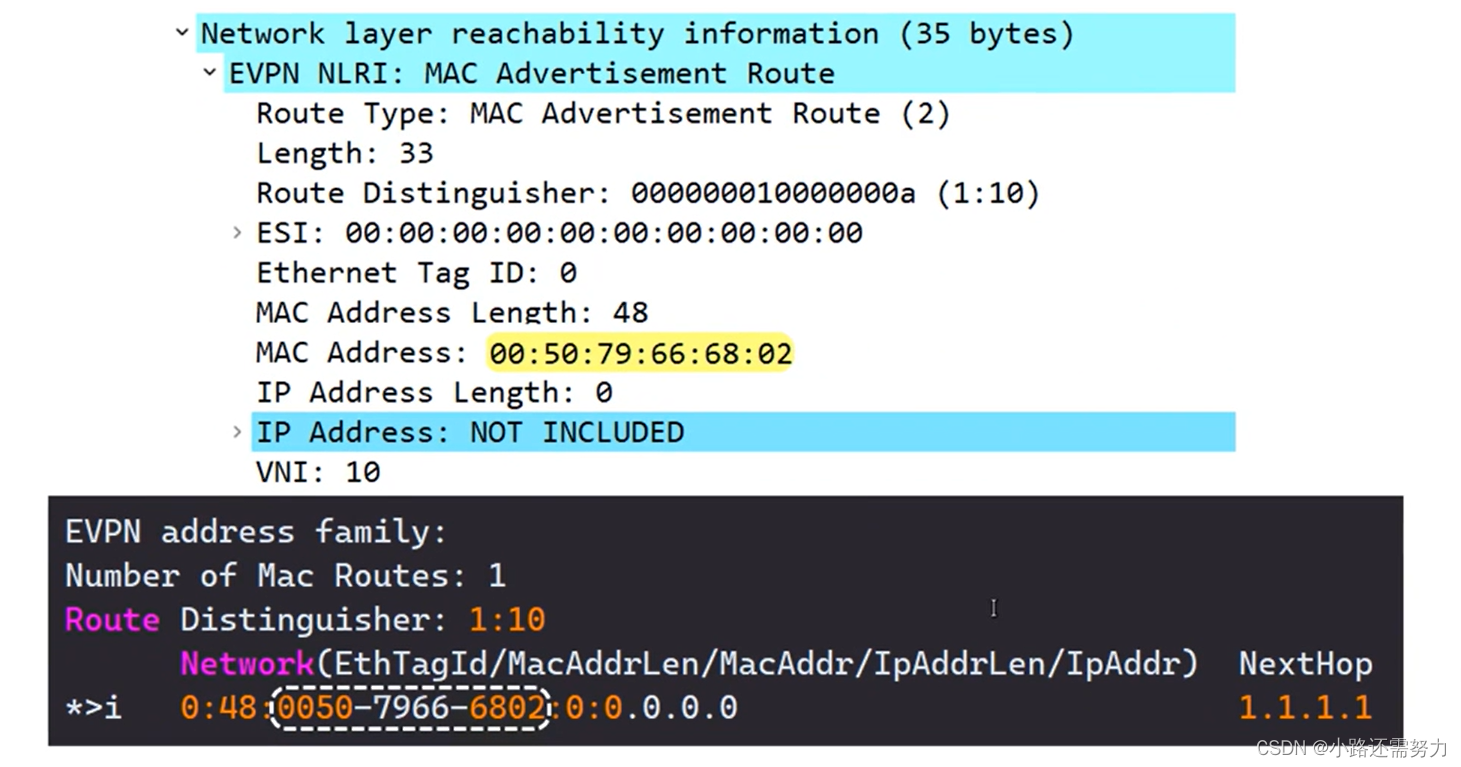

Type2-MAC路由：

通告主机MAC地址信息

首先PC1发送了流量，别管什么流量，交换机嘛学习mac嘛，很简单的道理，我只要通过接口学到你的mac以后，那我们就会自动生成一个二类的MAC路由，首先看RT啊，能不能接收，然后看VNI，VNI就会找到BD，所以我就学到了这个mac地址，我通过这个地址这个BD学到的

我们就不需要数据层面的泛洪了，就可以学到对方的MAC，我把学到的MAC打包成一个二类的EVPN路由发到你那边。

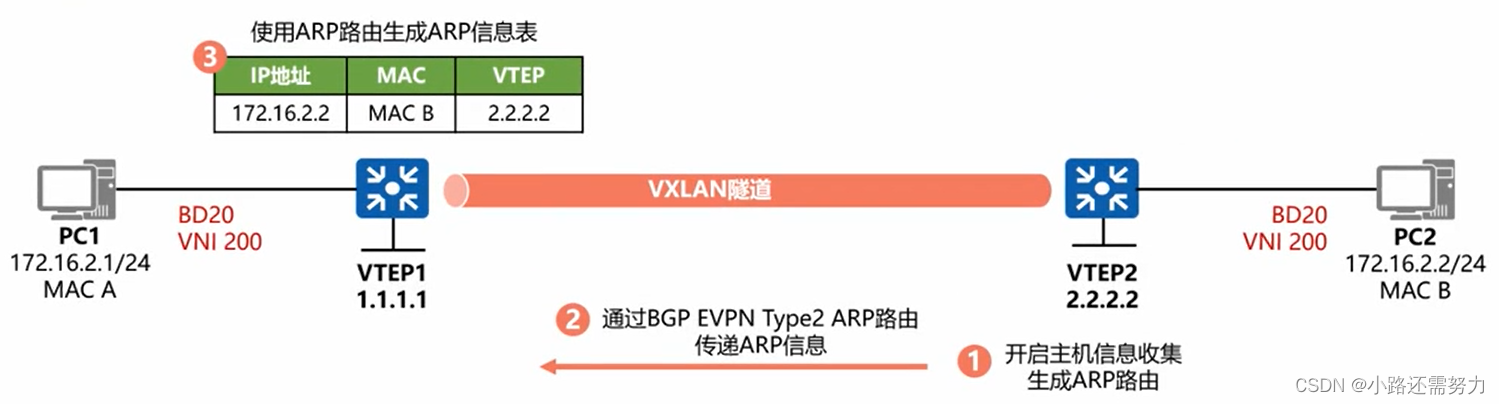

Type2-ARP路由：

通告主机ARP信息：

我们要发送ARP信息，就和上面的MAC路由一样，首先要学到他的MAC地址，MAC地址表学到MAC地址然后再生成MAC路由，一个道理。你ARP路由也肯定要在ARP表里面学到他的ARP信息，然后生成二类的ARP路由啊，无非就是MAC地址加一个ARP地址嘛

我要学到他的ARP信息我也得有一个三层口啊，他是BD10，我不就得建一个VBDIF10嘛，ARP是三层的啊，不走三层哪有什么ARP表啊。

如果要宣告ARP路由的话要配置如下命令

配完后他就可以通过ARP表，产生二类的ARP路由

我都发了怎么路由表里还没有ARP路由啊，我们还需要做一件事，要去收集主机ARP信息

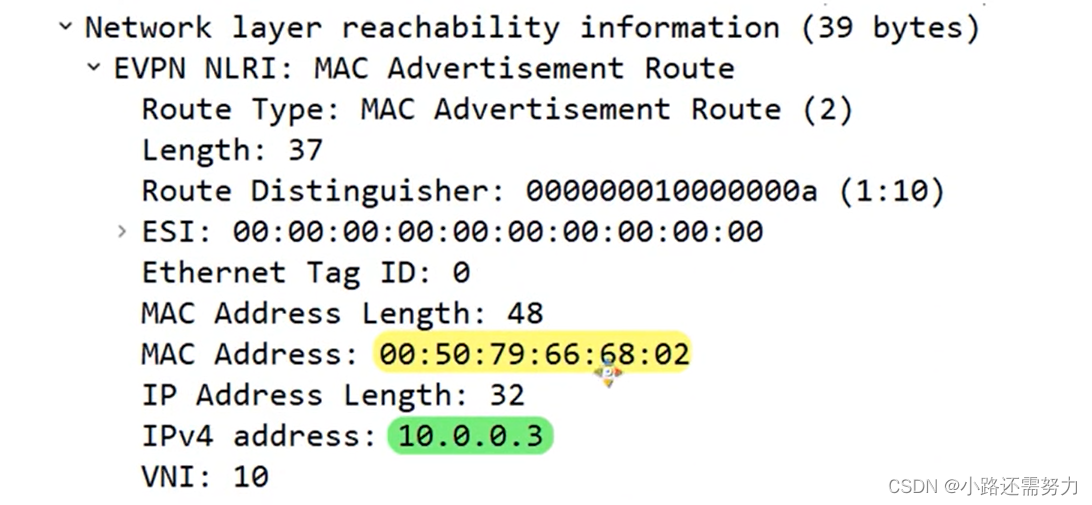

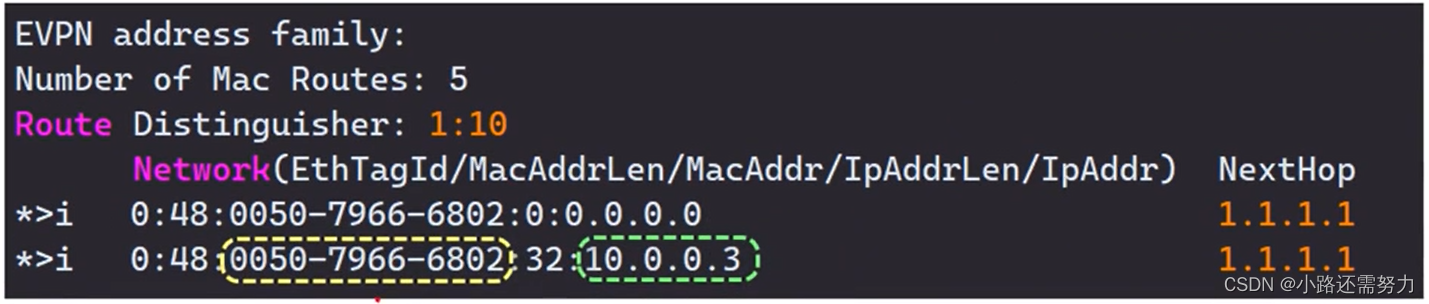

上图，上面是没有IP信息的，这两个不矛盾啊，都是二类的路由，上面就是MAC路由，下面就是ARP路由

ARP作用在哪里呢？

ARP路由应用场景：

ARP广播抑制：

减少ARP广播在VXLAN网络中的泛洪，从而降低网络资源占用
有两种方式：ARP广播变单播（需要VBDIF口，用VBDIF收集）、ARP二层代答（不需要VBDIF口，ARP信息收集就需要BD收集了）

ARP广播变单播：

上图，SW1通过ARP路由已经学到了PC2的ARP信息，PC1要找PC2，PC1发送ARP报文，SW1收到广播的ARP请求报文后将请求报文的目的MAC改成PC2的MAC，不用泛洪到其他的对端设备了，直接单播传递到对端

需要有三层口的，有三层口，学到发来的ARP路由以后，才能生成抑制表

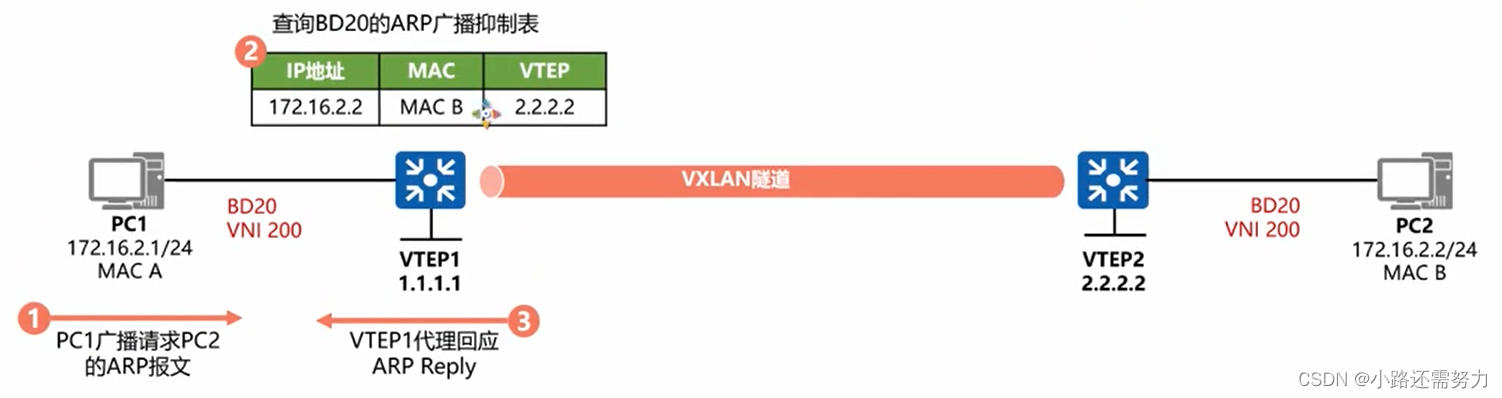

ARP二层代答：

上图，SW1通过ARP路由已经学到了PC2的ARP信息，PC1要找PC2，PC1发送广播ARP请求，SW2就直接告诉PC1PC2的MAC地址了，不用泛洪到对端设备了

做代答的话就不需要三层口了，可以通过BD层面去收集ARP信息，然后去生成抑制表

网关场景下的虚拟机迁移：

当一台虚拟机从当前网关迁移到另一个网关下之后，新网关学习到该虚拟机的ARP（一般通过虚拟机发送免费ARP实现），并生成主机信息（包含主机IP地址、主机MAC地址、二层VNI、网关VTEP IP地址），然后通过传递ARP路由将主机信息发送给虚拟机的原网关。
原网关收到后，感知到虚拟机的位置发生变化，触发ARP探测，当探测不到原位置的虚拟机时，撤销原位置虚拟机的ARP和主机路由

分布式网关下的跨子网通信：

分布式网关组网中VTEP设备即是L2网关，又是L3网关

重点在于两边要经过隧道，经过隧道互访的，你又是分布式的，问题来了，我这边有三层网关，你那边也有三层网关，VBDIF口，如果两边是一个网段，一边网关是254，一边网关是253，如果虚拟机迁移了，你还要去把网关地址给改一下啊。我们的目标是得让他俩边网关的地址不冲突。

你需要在网关下敲这个命令：

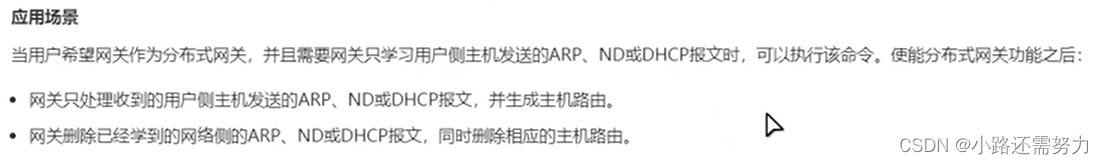

启用分布式网关，两边你都要敲

没开这功能之前路由表很乱的，开了之后，我只发我这边的信息，他只发他那边的信息。

那我要不要把他俩的MAC地址改为同一个呢？首先不改的话启用分布式网关也没事，对面检测不到IP冲突，但是，如果虚拟机迁移到了对面，他的ARP缓存表里还是原先网关的MAC地址啊，所以我发送出去还是要找老的网关啊，所以啊也需要把mac配相同

所以在该组网下跨子网通信的实现方式并不唯一

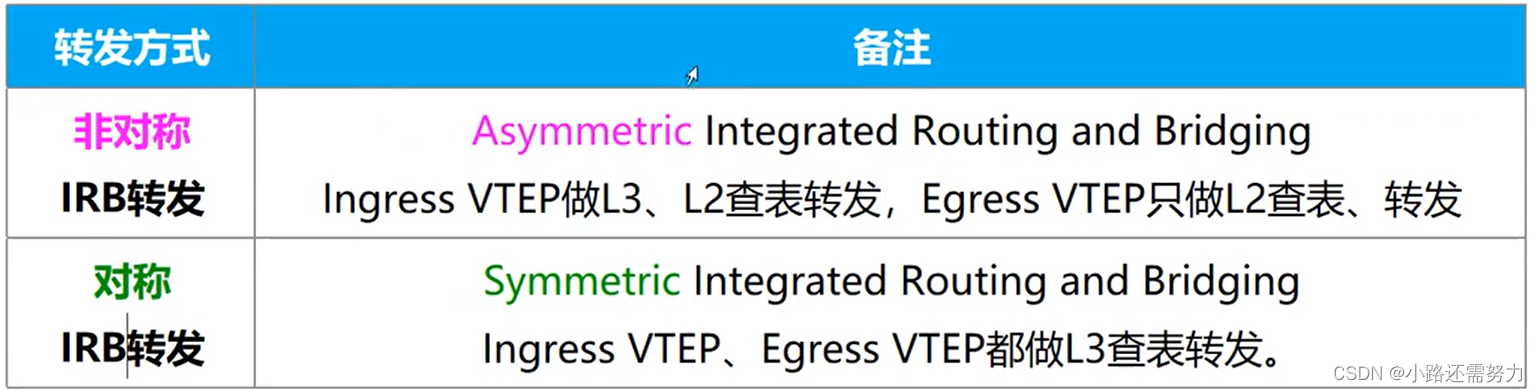

根据接收报文的VTEP（入VTPE，Ingress VTEP）处理方式不同，可以为划分为（根据入接点的处理方式不同，分为非对称和对称，整体来讲取决于我们的入节点）：

IRB叫集成路由桥接，其实就是集成二层和三层的处理转发查表，到底是对称还是非对称

非对称就是做二层三层查表，而出节点只做二层，对称就是入和出都做三层查表

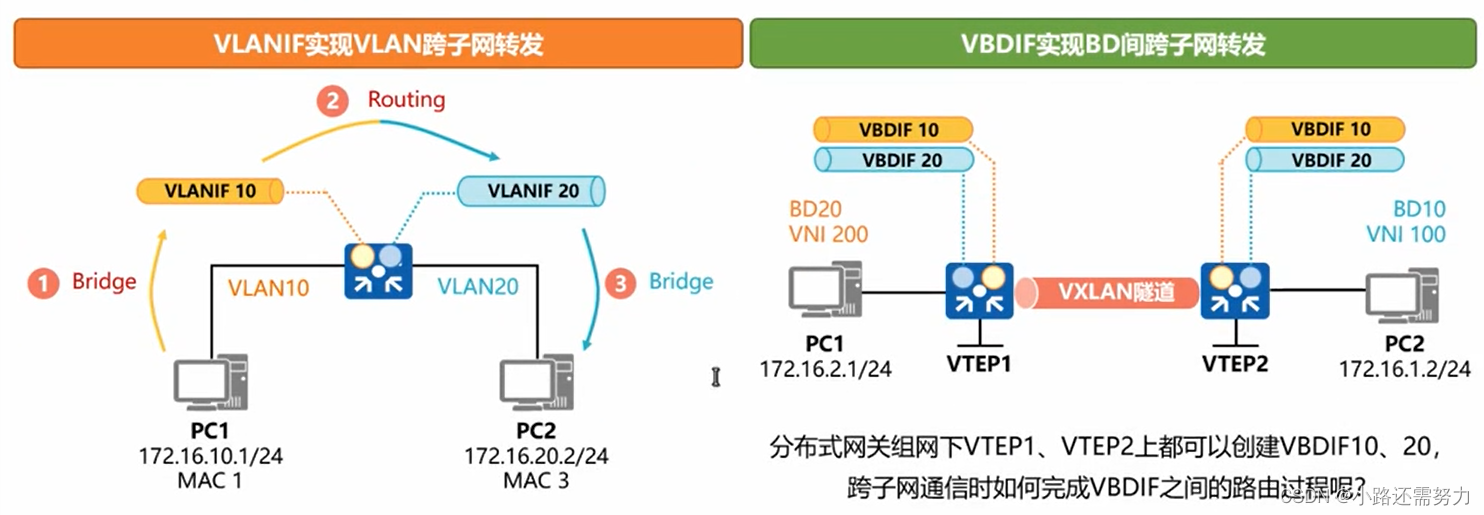

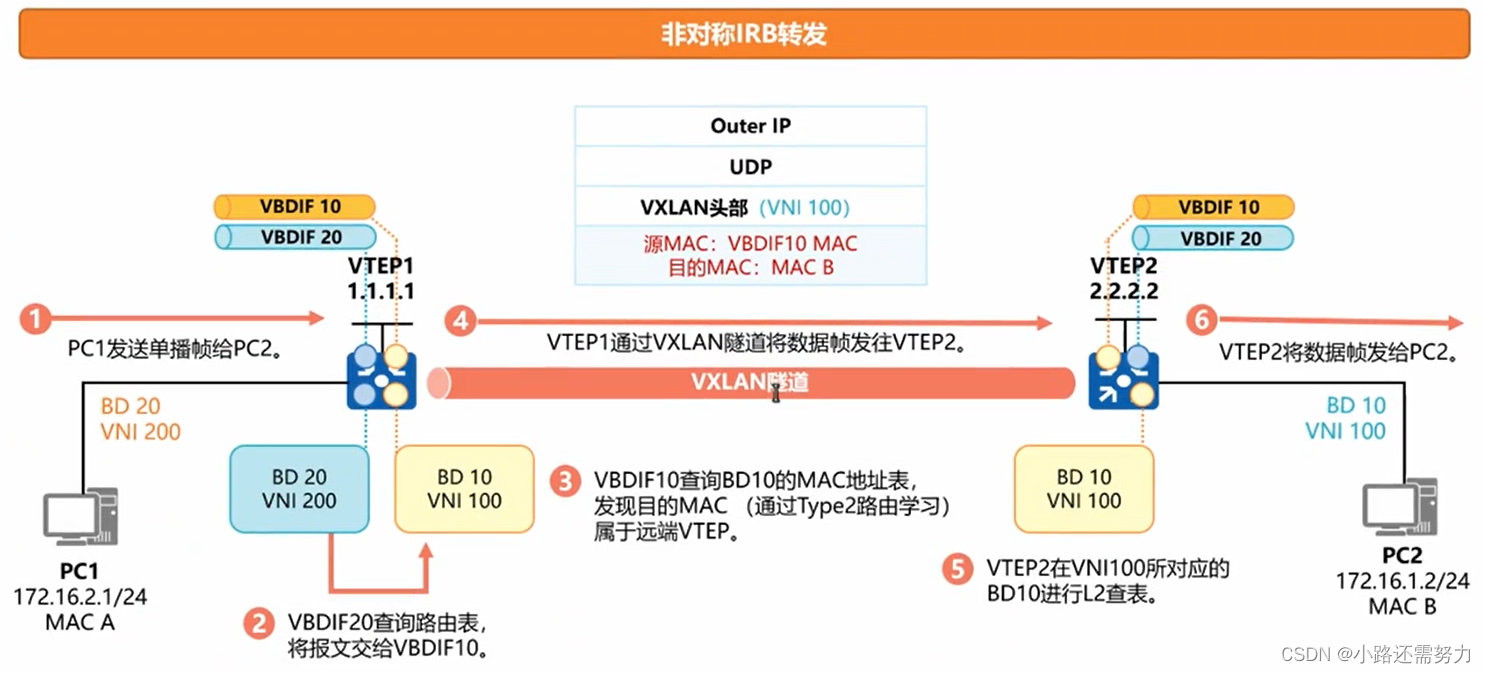

这边有VBDIF10和20，我们现在2.1要访问1.2，对于2.1来讲，他要发给网关VBDIF20，VBDIF20收到，我解封装发现你要去的是1.2，那我查路由表啊，应该从VBDIF10中发出去（因为VBDIF10有1.0网段的直连路由）。就是我们的入接点做了一个三层查表，三层表发现从VBDIF发出去，然后再做二层（查MAC地址啊）这就是三层查表和二层查表，这和传统的VLANIF没什么区别，接下来我就从VBDIF10封装的VNI100，然后把包发出去，直接发到的是VTEP2上的BD10，因为我收到的包是VNI100，所以我知道了要交给BD10处理，这是二层查表。

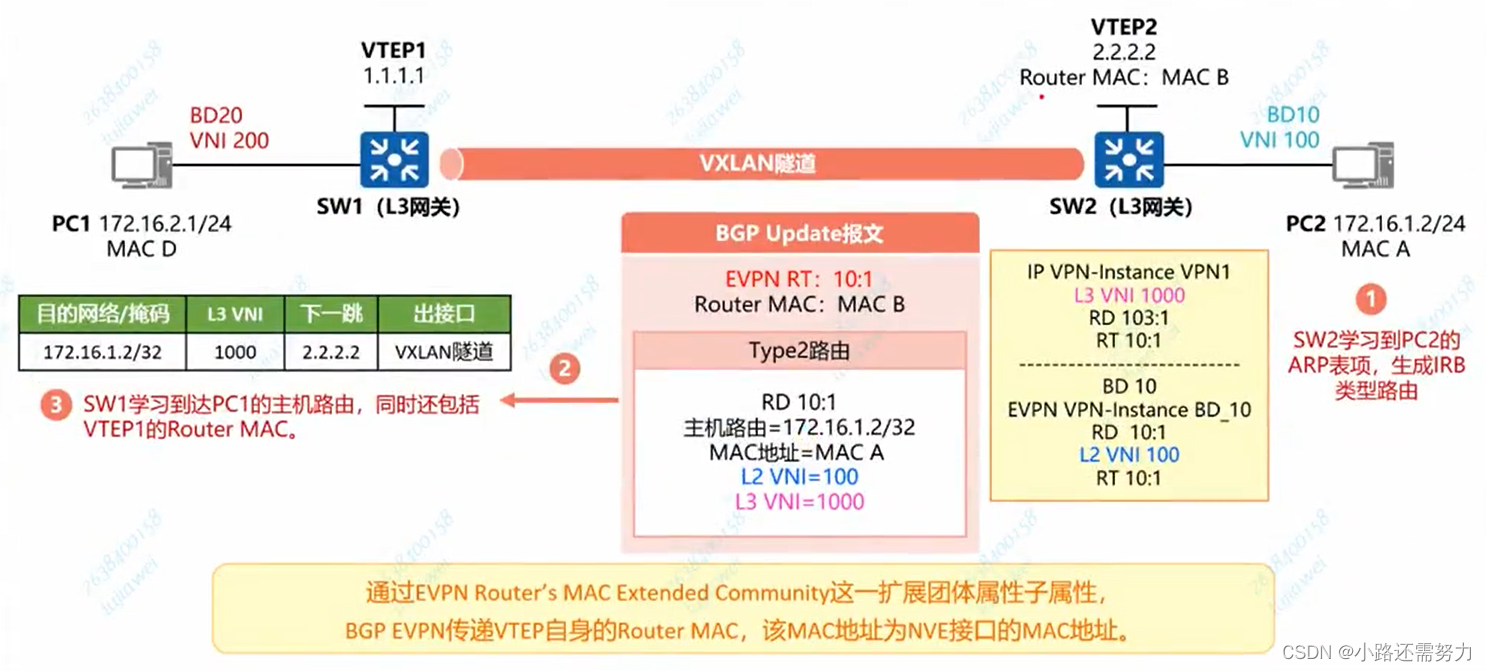

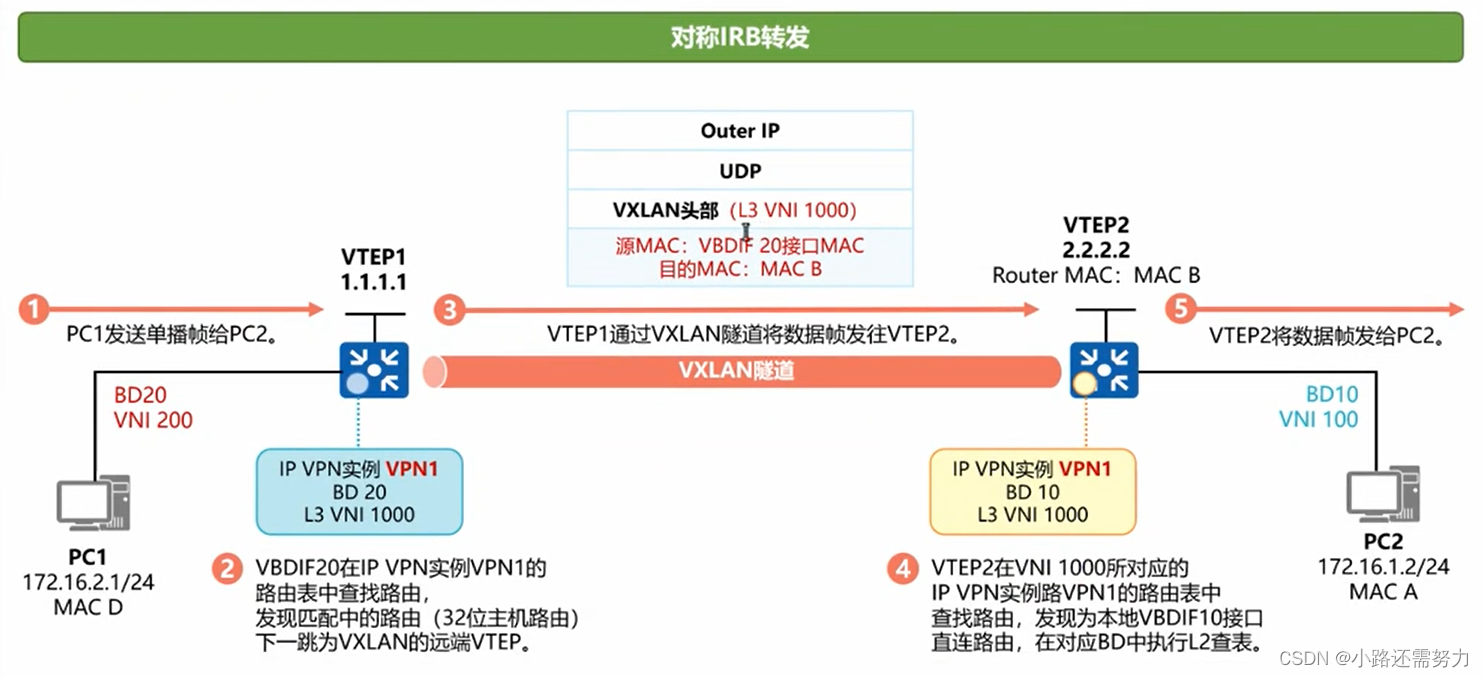

对称就是我们直接发，都做三层查标。（要注意啊这个转发的前提条件是，我们要有IRB路由的，IRB里就会有三层的VNI，所以就会有这样的查表）。PC1发的报文，VTEP收到后，他会发现在VBDIF20里面就有对端的1.2的路由（IRB是主机路由，因为我们有IRB路由，对面发过来以后，我们是通过三层的实例里面去匹配的路由，接下来会出现两种实例，两种实例里面都会有RD和RT，然后还要看路由里面是如何进行导入的，也就是说之前我们就已经做好工作了，1.2的路由早就已经通过IRB发过去了）我查路由表发现，这有个主机路由嘛（1.2/32），VBDIF20直接在IP VPN实例中路由表中查找，这个实例就是用来区分三层租户的隔离的。发现里面有个1.2/32的路由，下一跳为对端的VTEP，关键在于我还得封装新的二层，因为你走三层了啊，源目MAC地址得变啊，头部里封装的是VNI1000，1000才会被这个实例处理啊，VTEP2收到以后发现1000对应的是VPN实例1的路由表啊，这时候查路由，要从VBDIF10直连出去，然后在做二层查表传到PC2。

关键在于我们这边都做三层。因为VBDIF接口和VPN实例绑定了，租户之间怎么隔离三层网络啊，还得靠VPN实例啊，不然怎么隔离啊

PS：华为实现方式为对称IRB转发。

PS：相比较于非对称IRB转发，新增了一个IP VPN实例以及其所绑定的L3 VNI概念，VBDIF接口需要绑定IP VPN实例，此时该VBDIF接口的路由学习、数据转发都被限制在该IP VPN实例中，与MPLS VPN类似。

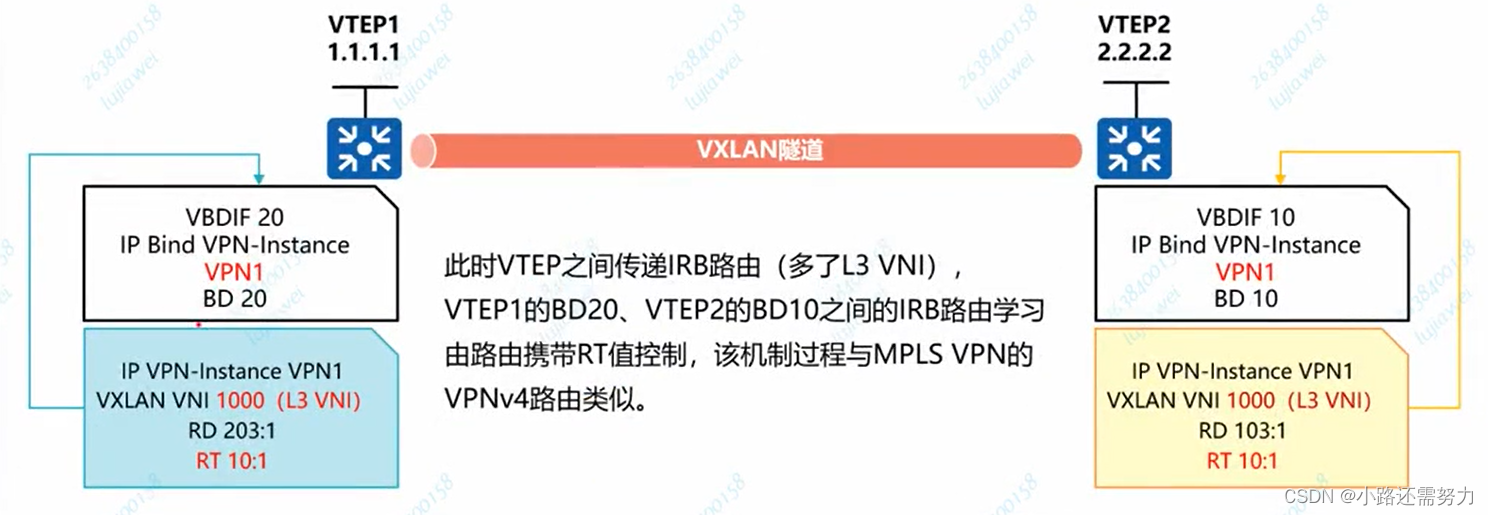

IRB路由：EVPN RT&IP VPN RT

新增IP VPN实例之后，Type 2路由携带的RT值依旧是EVPN RT值，只是对端收到路由之后的处理行为存在区别：

也就是说IP VPN实例的RT在发的时候（出RT/ERT）是不携带的，你这个不配都可以，但是入（入RT/IRT）要配啊

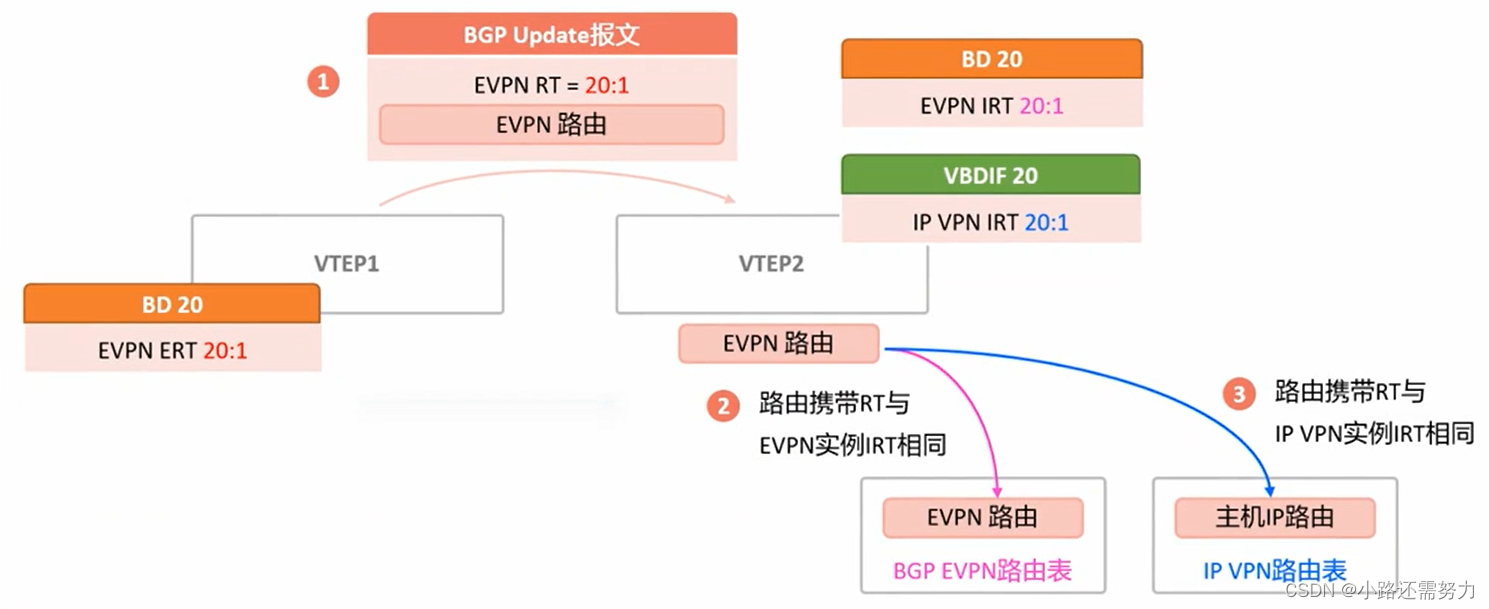

上图，VTEP1配了EVPN的RT，当然他也有IP VPN实例，IP VPN的实例的ERT就没有什么用了，配不配的无所谓，他发的时候依然是EVPN RT的实例，到对端VTEP2收到以后，他的处理就分两步走了，首先啊，VTEP2也有EVPN实例和IP实例，我们跟两个实例分别做对比啊，如果和EVPN实例的IRT相同，就进入EVPN的路由表，如果和IP实例的IRT相同才会进这个路由表，因为过来的是/32的路由，一定要进这个路由表的

PS：只有当携带的RT值与EVPN IRT、IP VPN IRT都不同时，该路由才会被丢弃。
