SRRC_新法规测试用例和要求

目录

2.4G测试用例：

一、频率范围

二、等效全向辐射功率

三、等效全向辐射功率谱密度

四、频率容限

五、带外发射功率

六、杂散发射

七、特殊频段杂散发射

八、自适应

        ①最大信道占用时间

        ②最小信道空闲时间

        ③检测阀值

        ④短控信令信号占空比

        ⑤无用信号检测

5.1G测试用例：

一、频率范围

二、等效全向辐射功率

三、等效全向辐射功率谱密度

四、频率容限

五、带外发射功率

六、杂散发射

七、特殊频段杂散发射

八、DFS测试

        ①DFS检测门限

        ②检测概率（CAC阶段/业务阶段）

        ③信道可用度检查时间

        ④信道关闭期间发射时间

        ⑤信道转移时间

        ⑥禁止占用周期

九、自适应

        ①最大信道占用时间

        ②最小信道空闲时间

        ③检测阀值

        ④短控信令信号占空比

        ⑤无用信号检测

5.8G测试用例：

一、频率范围

限值：

二、等效全向辐射功率

三、等效全向辐射功率谱密度

四、频率容限

五、带外发射功率

六、杂散发射

七、特殊频段杂散发射

八、自适应

        ①最大信道占用时间

        ②最小信道空闲时间

        ④短控信令信号占空比

WiFi7新增用例

一、多链路操作（MLO）特性

二、多资源单元（MRU）频谱模板

三、矢量幅度误差（EVM）

---

法规发布时间：

SRRC 129号文：按照工信部要求，自2023年10月15日起，SRRC认证将强制引入新规。在2023年10月15日之前仍可以申请旧规SRRC证书，按照旧规做的认证，证书有效期到2025年12月31日。如证书到期后该产品企业仍继续售卖，企业应至少提前半年进行认证标准升级，并且提前30天进行证书延期申请。

下文适用于WiFi_AP类产品

2.4G测试用例：

一、频率范围

 限值：

        2400-2483.5MHz

二、等效全向辐射功率

 限值：

        1.合成天线增益小于 10dBi 时，不大于 20dBm ；

        2.合成天线增益大于等于 10dBi 时，不大于 27dBm 。

        计算公式为：



        式中，P e.i.r.p 为等效全向辐射功率，n 为设备最大天线数， A k 为端口功率，G k 为天线增益，G bf 为赋形增益，以上参数 均使用对数量纲

三、等效全向辐射功率谱密度

 限值：

        1.直接序列扩频或其它工作方式：

        （1 ）合成天线增益小于 10dBi 时，不大于 10dBm/MHz ；

        （ 2 ） 合 成 天 线 增 益 大 于 等 于 10dBi 时 ， 不 大 于 17dBm/MHz。

        计算公式为：



        式中，PSD e.i.r.p为等效全向辐射功率谱密度，n 为设备最 大天线数，D k 为端口功率谱密度，G k 为天线增益，G bf 为赋 形增益，以上参数均使用对数量纲。

        2.跳频工作方式：不大于 20dBm/100kHz 。

四、频率容限

 限值：

        不大于20×10 -6

五、带外发射功率

限值：

        使用频率上下限处的最大等效全 向辐射功率不大于-80dBm/Hz。

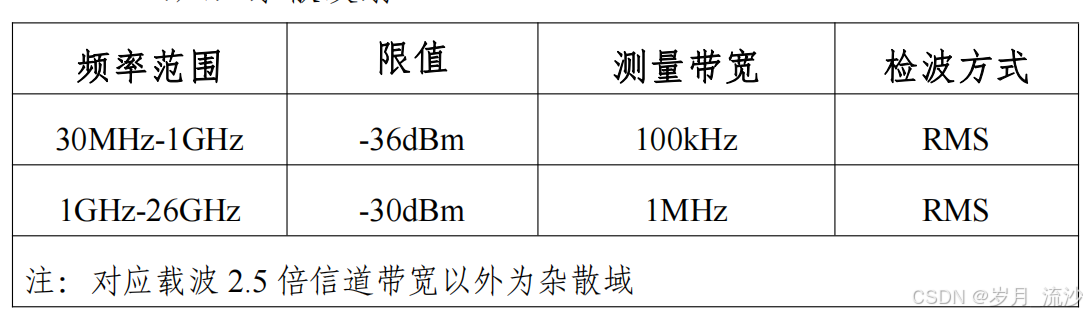

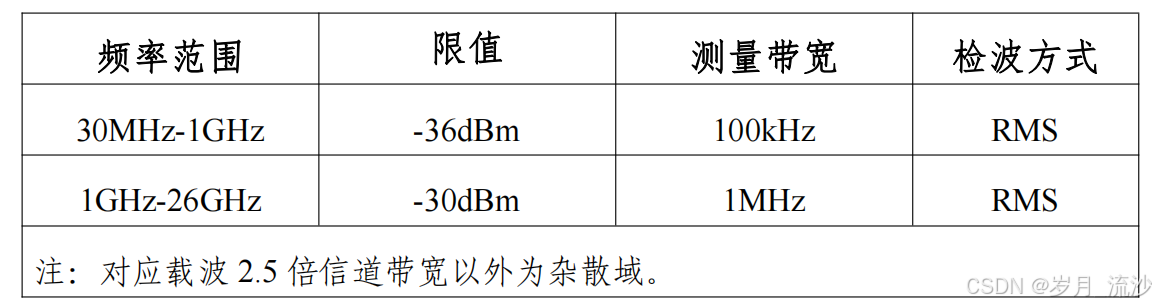

六、杂散发射

限值：

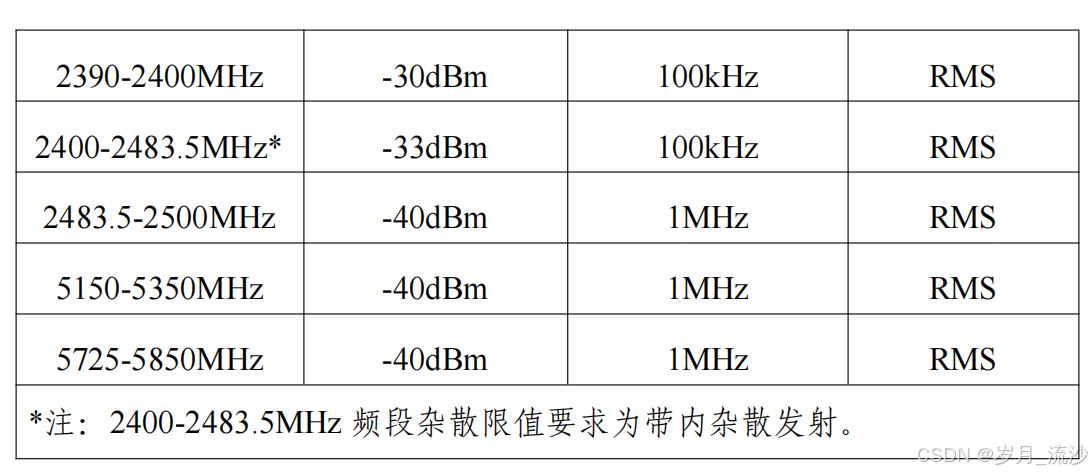

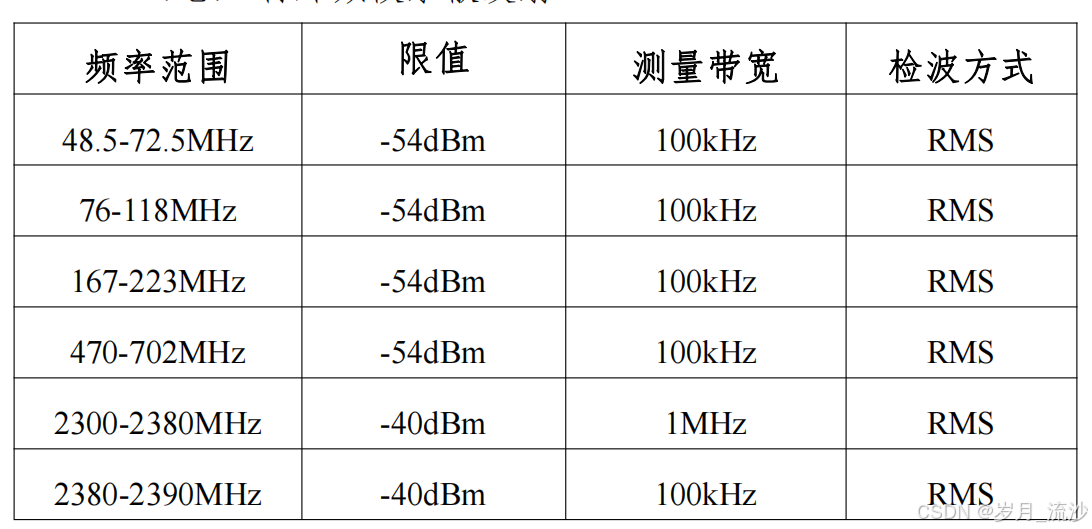

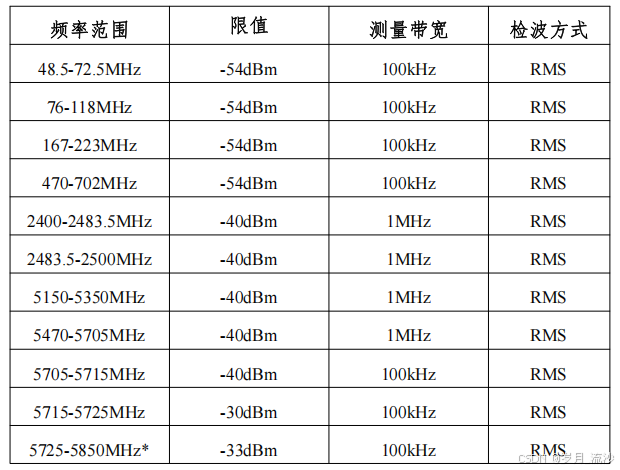

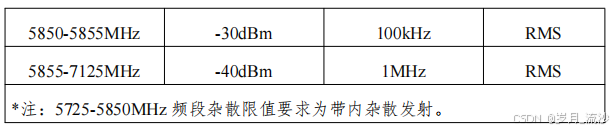

七、特殊频段杂散发射

限值：





八、自适应

        发射前收索机制-基于负载非跳频（路由器/WiFi）

        ①最大信道占用时间

                限值

                        ≤13ms

        ②最小信道空闲时间

                限值

                        ≥16us

        ③检测阀值

                限值

                         ≤-70dBm/MHz + 10 * lg(100mW/Pout)

        ④短控信令信号占空比

                限值

                        ≤11%

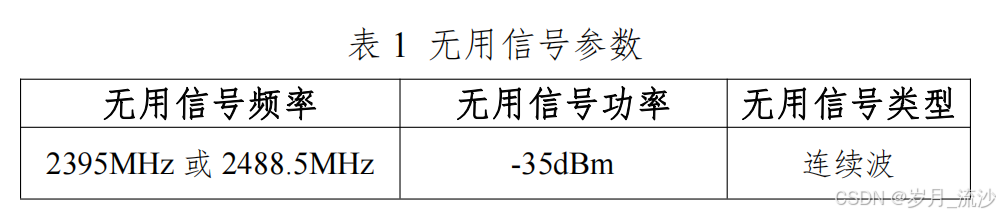

        ⑤无用信号检测

                限值

                        存在下表所示无用连续波信号时，设备因符合下面要求



5.1G测试用例：

一、频率范围

限值：

        5150-5350MHz

二、等效全向辐射功率

限值：

        不大于 23dBm

        计算公式为：



        式中，P e.i.r.p 为等效全向辐射功率，n 为设备最大天线数， A k 为端口功率，G k 为天线增益，G bf 为赋形增益，以上参数 均使用对数量纲

三、等效全向辐射功率谱密度

限值：

        不大于 10dBm/MHz 。

         计算公式为：



        式中，PSD e.i.r.p为等效全向辐射功率谱密度，n 为设备最 大天线数，D k 为端口功率谱密度，G k 为天线增益，G bf 为赋 形增益，以上参数均使用对数量纲。

四、频率容限

限值：

        不大于 20×10 -6

五、带外发射功率

限值：

        使用频率上下限处的最大等效全 向辐射功率不大于-80dBm/Hz。

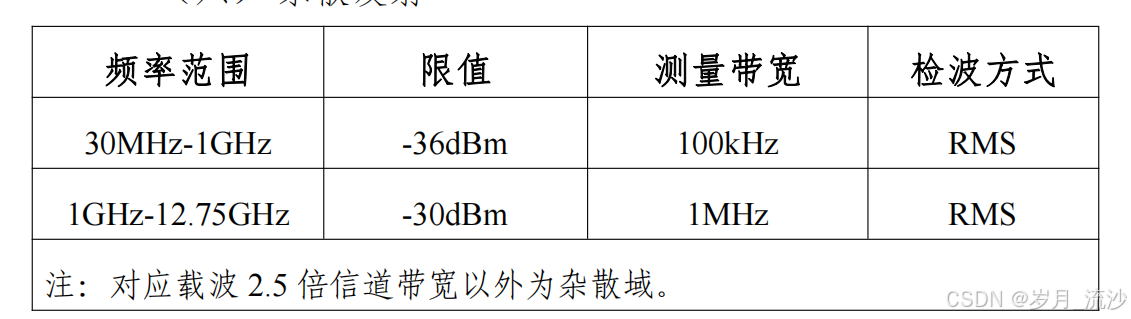

六、杂散发射

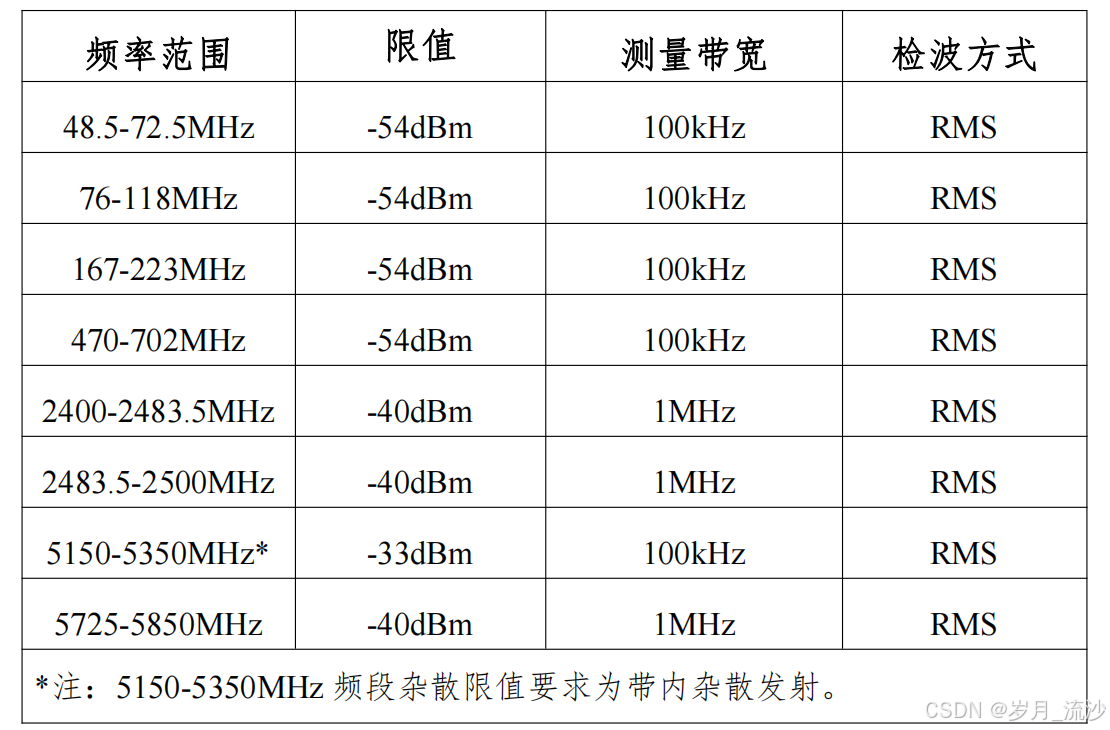

七、特殊频段杂散发射



八、DFS测试

        ①DFS检测门限

                限值：

                        不大于-62dBm。

        ②检测概率（CAC阶段/业务阶段）

                限值：

                        不小于 60%

        ③信道可用度检查时间

                限值：

                        不小于 60 s

        ④信道关闭期间发射时间

                限值：

                        不大于 1 s

        ⑤信道转移时间

                限值：

                        不大于 10 s

        ⑥禁止占用周期

                限值：

                        不小于 30 min

                        备注： 上述无线电发射设备应采用发射功率控制（TPC ）干扰 抑制技术，TPC 范围不小于 6dB ；如无 TPC 功能，则等效全 辐射功率和

                                   等效全向辐射功率谱密度限值均应降低 3dB。

九、自适应

        发射前收索机制-基于负载非跳频（路由器/WiFi）

        ①最大信道占用时间

                限值：

                        ≤20ms

        ②最小信道空闲时间

                限值：

                        ≥25us

        ③检测阀值

                限值：

                         ≤-75dBm/MHz

        ④短控信令信号占空比

                       限值：

                                ≤50次，且在任意50ms观察期内，短控信号传输总时间<2500us或占空比≤10%%

        ⑤无用信号检测

                       限值：

                ​​​​​​​        ​​​​​​​

5.8G测试用例：

一、频率范围

限值：

        5725-5850MHz

二、等效全向辐射功率

限值：

        不大于 33dBm

        计算公式为：



                式中，Pe.i.r.p 为等效全向辐射功率，n 为设备最大天线数， A k 为端口功率，G k 为天线增益，G bf 为赋形增益，以上参数 均使用对数量纲

三、等效全向辐射功率谱密度

限值：

        不大于 19dBm/MHz

         计算公式为：



                式中，PSDe.i.r.p为等效全向辐射功率谱密度，n 为设备最 大天线数，D k 为端口功率谱密度，G k 为天线增益，G bf 为赋 形增益，以上参数均使用对数量纲。

四、频率容限

限值：

        不大于 20×10 -6

五、带外发射功率

限值：

        使用频率上下限处的最大等效全 向辐射功率不大于-80dBm/Hz。

六、杂散发射

限值：



七、特殊频段杂散发射

限值：





八、自适应

        发射前收索机制-基于负载非跳频（路由器/WiFi）

        ①最大信道占用时间

                限值：

                        ≤20ms

        ②最小信道空闲时间

                限值：

                        ≥25us

        ③检测阀值

                限值：

                         ≤-75dBm/MHz

        ④短控信令信号占空比

                限值：

                        ≤50次，且在任意50ms观察期内，短控信号传输总时间<2500us或占空比≤10%%

WiFi7新增用例

一、多链路操作（MLO）特性

限值：

        在多频段并发状态下，相关无线局域网设备的工作频率 范围及带外发射功率应符合 129 号文件有关要求。

        1.工作频率范围：2400-2483.5MHz，5150-5350MHz 以 及 5725-5850MHz。

        2.带外发射功率：使用频率上下限处的最大等效全向辐 射功率不大于-80dBm/Hz。

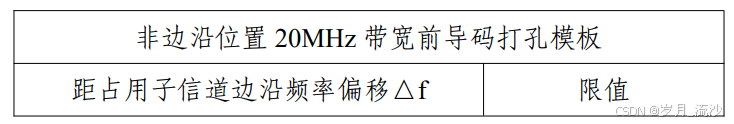

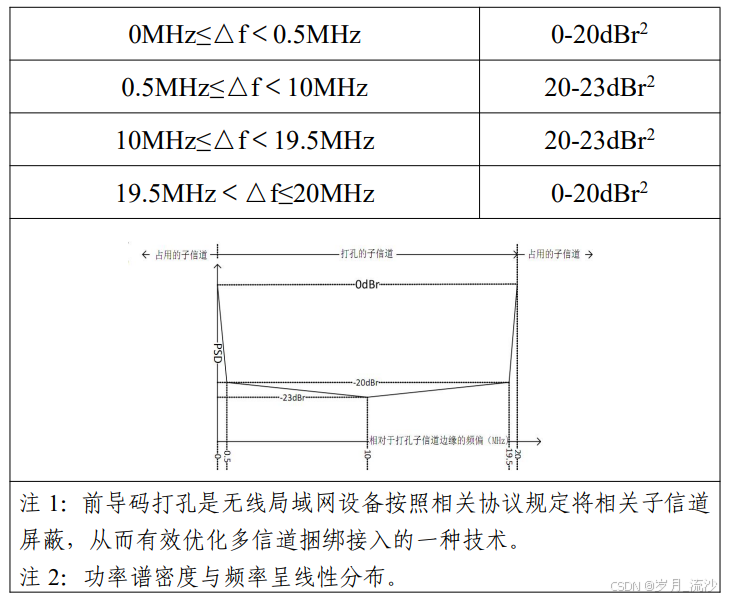

二、多资源单元（MRU）频谱模板

限值：

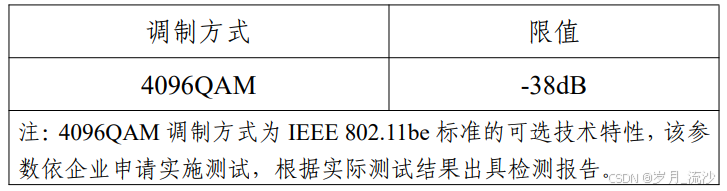

三、矢量幅度误差（EVM）

限值：
