RIP的水平分割及触发更新（超详细，小白基础实验）

RIP的水平分割及触发更新

希望有需要的小伙伴可以参考参考，写的不好，请多包涵！

基本概念：

1：水平分割（Split Horizon）指的是RIP从某个接口接收到的路由信息，不会从该接口再发给邻居设备。这样不但减少了带宽消耗，还可以防止路由环路。在华为设备上，水平分割功能默认情况下是开启的。

2：触发更新（Triggered Updates）的原理是，当路由信息发生变化时，运行RIP的设备会立即向邻居设备发送更新报文，而不必等待定时更新，从而缩短了网络的收敛时间，在华为设备上没有命令能主动关闭触发更新的功能。

3：毒性逆转（Poison Reverse）指的是RIP从某个接口接收路由信息后，将该路由的开销值设置为16（即该路由不可达），并从原接口发回邻居设备。利用这种方式，可以清除对方路由表中的无用路由。如果同时都配置了毒性逆转和水平分割，水平分割行为会被毒性逆转行为代替。在华为设备上，毒性逆转功能默认情况下是关闭的，需要手动打开此功能。

RIPv1和RIPv2都支持水平分割，触发更新和毒性逆转功能、

下面我们开始RIP水平分割实验：

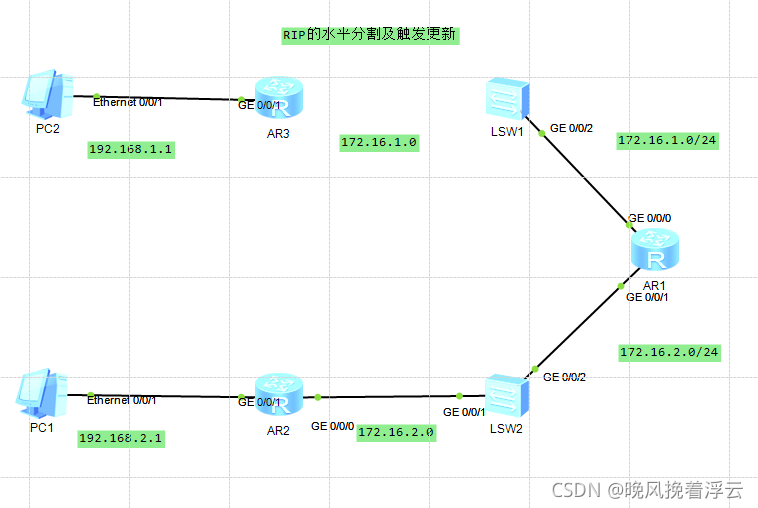

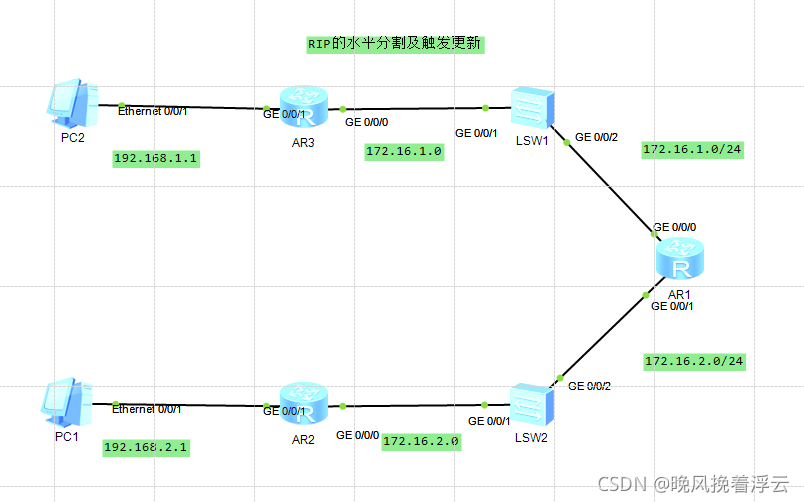

1：首先连接拓扑图：

2：开始命令配置

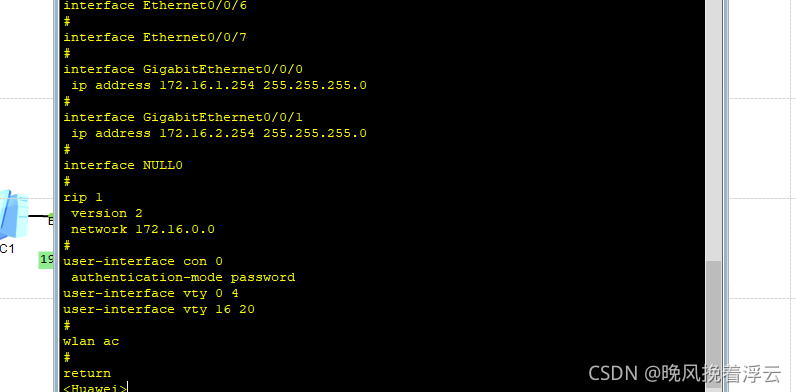

AR1:

interface GigabitEthernet0/0/0

 ip address 172.16.1.254 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 172.16.2.254 255.255.255.0

#

interface NULL0

#

rip 1

 version 2

 network 172.16.0.0

这些基础命令在此就不过多介绍了

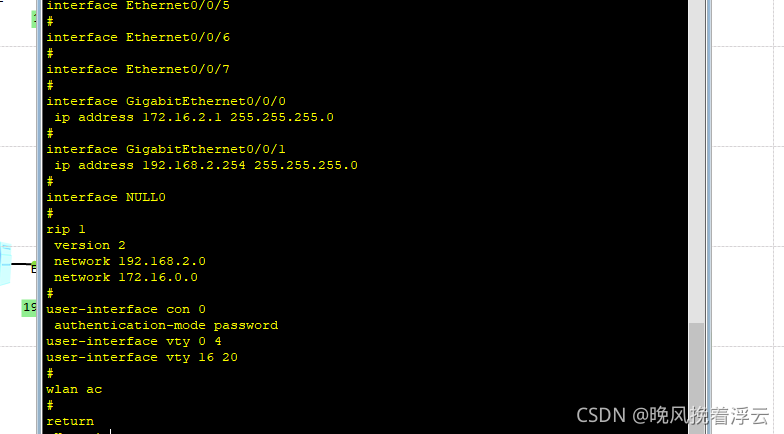

AR2:

interface GigabitEthernet0/0/0

 ip address 172.16.2.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 192.168.2.254 255.255.255.0

#

interface NULL0

#

rip 1

 version 2

 network 192.168.2.0

 network 172.16.0.0

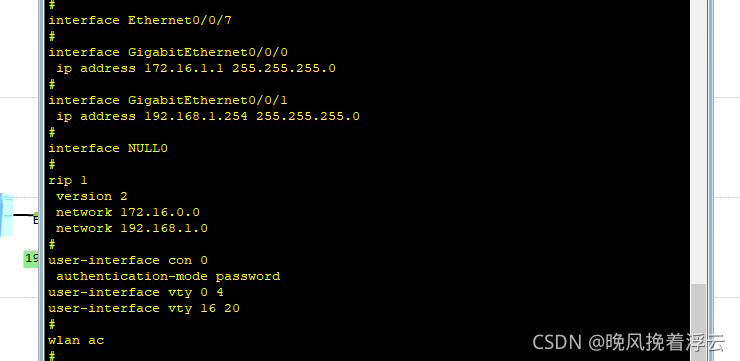

AR3：

interface GigabitEthernet0/0/0

 ip address 172.16.1.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 192.168.1.254 255.255.255.0

#

interface NULL0

#

rip 1

 version 2

 network 172.16.0.0

 network 192.168.1.0

3：我们的命令配置完毕后：

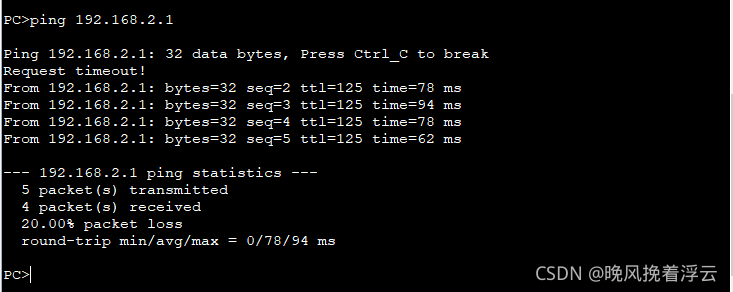

Ping一下我们看是否可以ping通

4. 可以ping通后，我们开始验证路由的触发更新

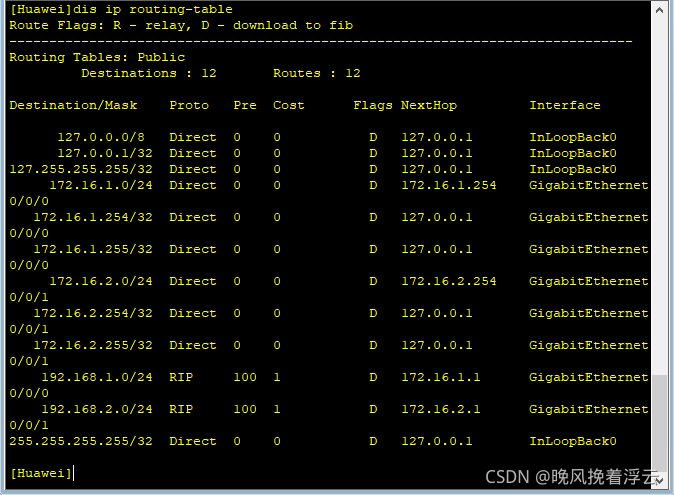

查看AR1的路由表：

 验证AR3与S1之间的链路

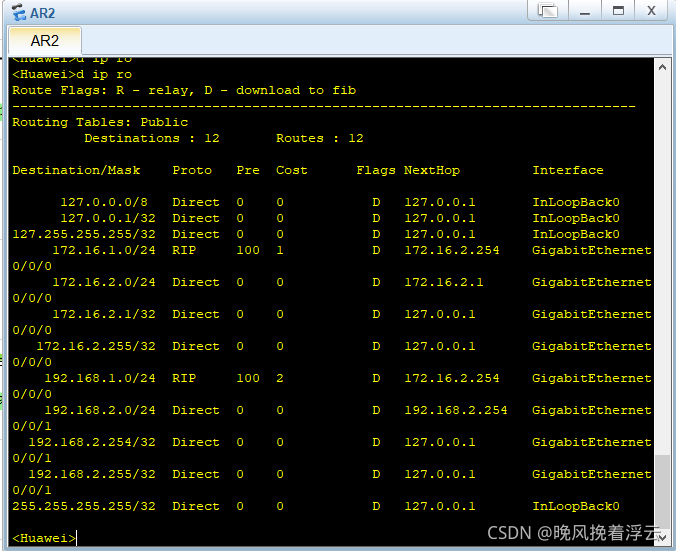

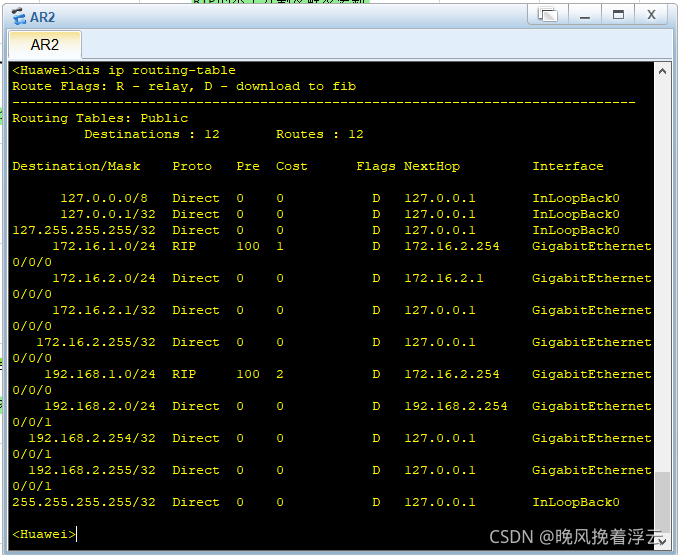

查看AR2的路由表：

没断开之前

断开

 我们发现路由信息没有发生改变

那是因为断掉的不是AR1直连的接口，AR1无法直接感知到故障的发生，路由条目需要等待180s的老化计时器超时后，此路由条目才会在路由表中删除；

180s后我们再次查看AR2的路由表

我们发现此时192.168.1.0网段的路由已经从路由表中删除

我们尝试恢复AR3和S1之间的链路

等待180s后我们查看路由表信息

 我们发现路由信息又恢复到之前的状态

验证成功

5.接下来我们验证水平分割

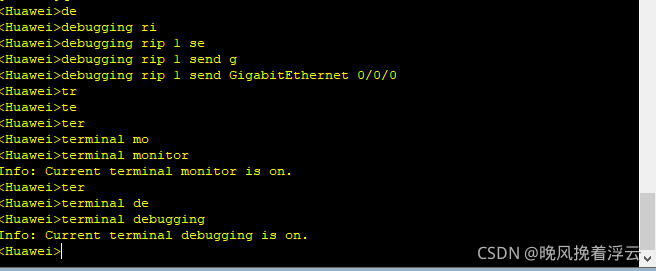

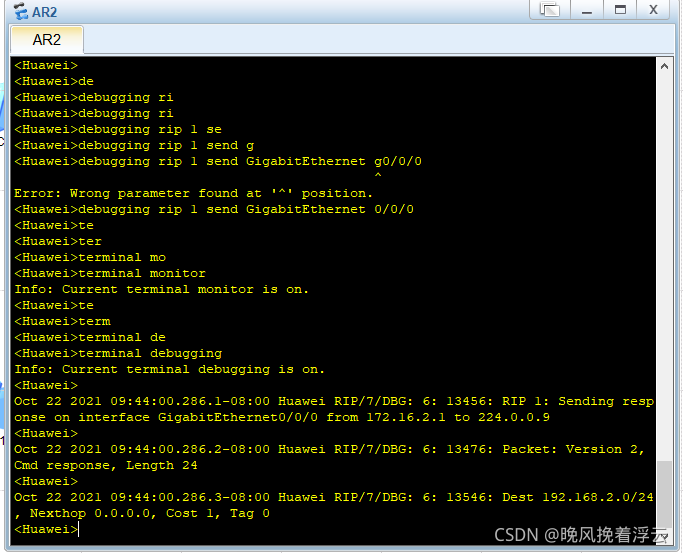

 在AR2上使用debugging rip 1 send GigabitEthernet 0/0/0 命令打开debug功能，再用terminal monitor ,terminal debugging命令查看AR2发送给AR1的路由条目

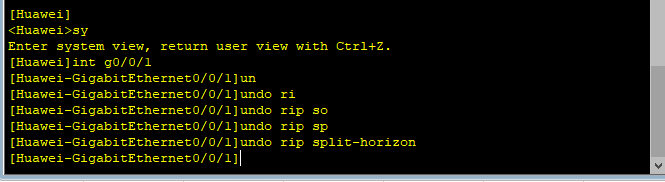

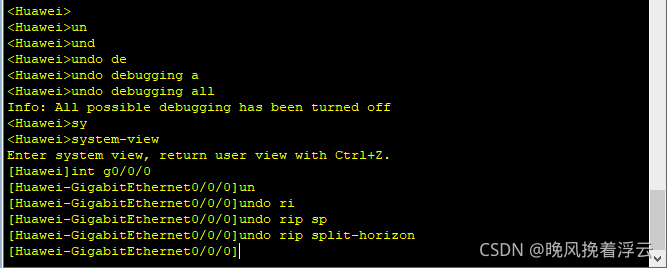

 上面是关闭水平分割功能

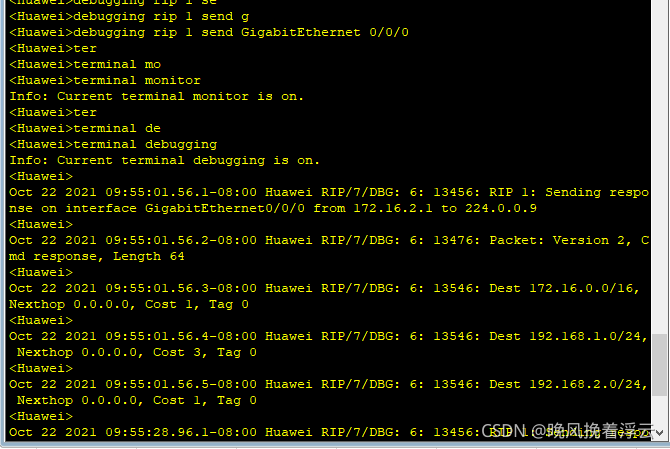

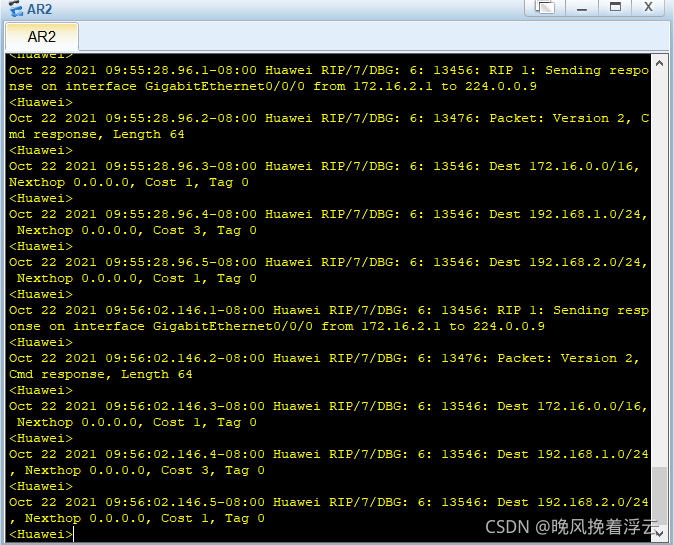

配置完成后查看debug信息

 从debug信息中可以观察到AR3发送给AR1的路由条目中包含有192.168.1.0网段，此时接口上的水平分割功能不生效。

6.验证毒性逆转

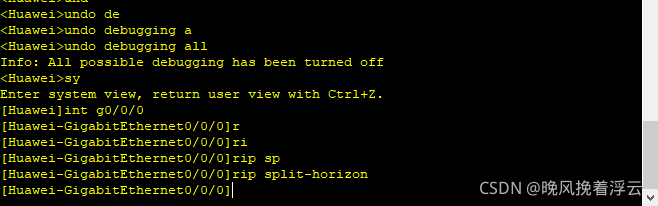

关闭debug，并在AR2上的G0/0/1接口上恢复水平分割功能

 配置完成后，在AR2上开启debug功能



 通过debug信息可以观察到，此时开启了水平分割后，AR2发送给AR1的路由条目中没有包含192.168.1.0网段

  关闭debug，并在AR2上的g0/0/0接口上使用rip poison-reverse命令开启毒性逆转功能

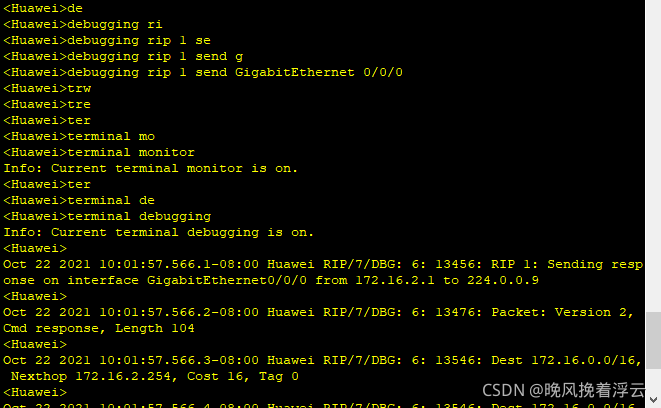

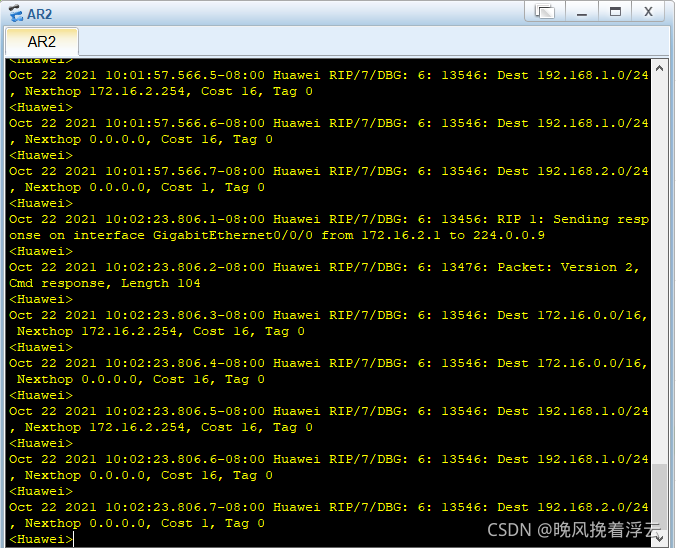

、配置完成后，查看debug信息

实验结论：

AR2发送给AR1的路由条目中包含了192.168.1.0网段，但是cost值为16，说明在毒性逆转和水平分割同时开启的情况下，简单的水平分割行为(从某个接口学到的路由再从这个接口发布时将被抑制）会被毒性逆转行为代替。

备注：如有错误，请谅解！

此文章为本人学习笔记，仅供参考！如有重复！！！请联系本人！
