超详细如何配置ACL

配置基本的访问控制列表

原理概述：

      访问控制列表ACL(Access Control List)是由permit或deny语句组成的一系列有顺序的规则集合，这些规则根据数据包的源地址、目的地址、源端口、目的端口等信息来描述。ACL规则通过匹配报文中的信息对数据包进行分类，路由设备根据这些规则判断哪些数据包可以通过，哪些数据包需要拒绝。

      按照访问控制列表的用途，可以分为基本的访问控制列表和高级的访问控制列表，基本ACL可使用报文的源IP地址、时间段信息来定义规则，编号范围为2000——2999。

       一个ACL可以由多条“deny/permit”语句组成，每一条语句描述一条规则，每条规则有一个Rule-ID。Rule-ID可以有用户进行配置，也可以由系统自动根据步长生成，默认步长为5，Rule-ID默认按照配置先后顺序分配0、5、10、15等，匹配顺序按照ACL的Rule-ID的顺序，从小到大进行匹配。

实验目的：

理解基本访问控制列表的应用场景

掌握配置基本访问控制列表的方法

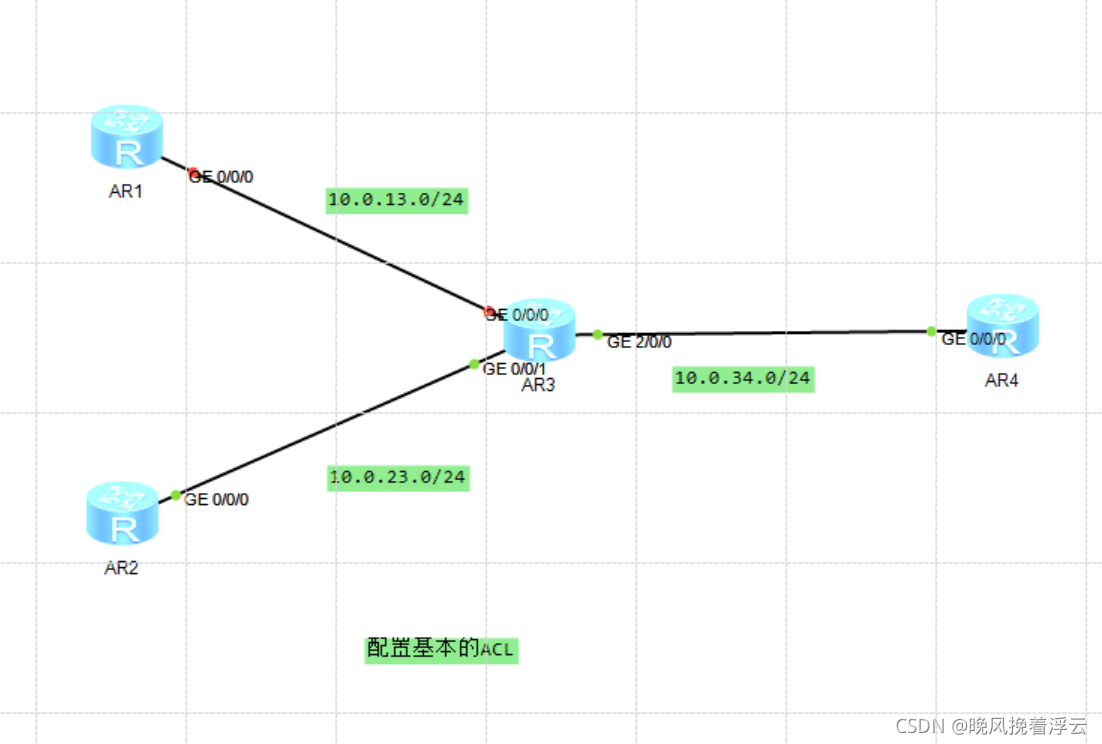

 首先我们基础配置使全网互通：

AR1:

#

interface GigabitEthernet0/0/0

 ip address 10.0.13.1 255.255.255.0

#

interface GigabitEthernet0/0/1

#

interface NULL0

#

interface LoopBack0

 ip address 1.1.1.1 255.255.255.255

#

ospf 1

 area 0.0.0.0

  network 1.1.1.1 0.0.0.0

  network 10.0.13.0 0.0.0.255

AR2:

#

interface GigabitEthernet0/0/0

 ip address 10.0.23.1 255.255.255.0

#

interface GigabitEthernet0/0/1

#

interface NULL0

#

ospf 1

 area 0.0.0.0

  network 10.0.23.0 0.0.0.255

AR3:

#

interface GigabitEthernet0/0/0

 ip address 10.0.13.254 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 10.0.23.254 255.255.255.0

#

interface GigabitEthernet2/0/0

 ip address 10.0.34.1 255.255.255.0

#

interface NULL0

#

interface LoopBack0

 ip address 3.3.3.3 255.255.255.255

#

ospf 1

 area 0.0.0.0

  network 3.3.3.3 0.0.0.0

  network 10.0.13.0 0.0.0.255

  network 10.0.23.0 0.0.0.255

  network 10.0.34.0 0.0.0.255

AR4:

#

interface GigabitEthernet0/0/0

 ip address 10.0.34.254 255.255.255.0

#

interface GigabitEthernet0/0/1

#

interface NULL0

#

interface LoopBack0

 ip address 4.4.4.4 255.255.255.255

#

ospf 1

 area 0.0.0.0

  network 4.4.4.4 0.0.0.0

  network 10.0.34.0 0.0.0.255

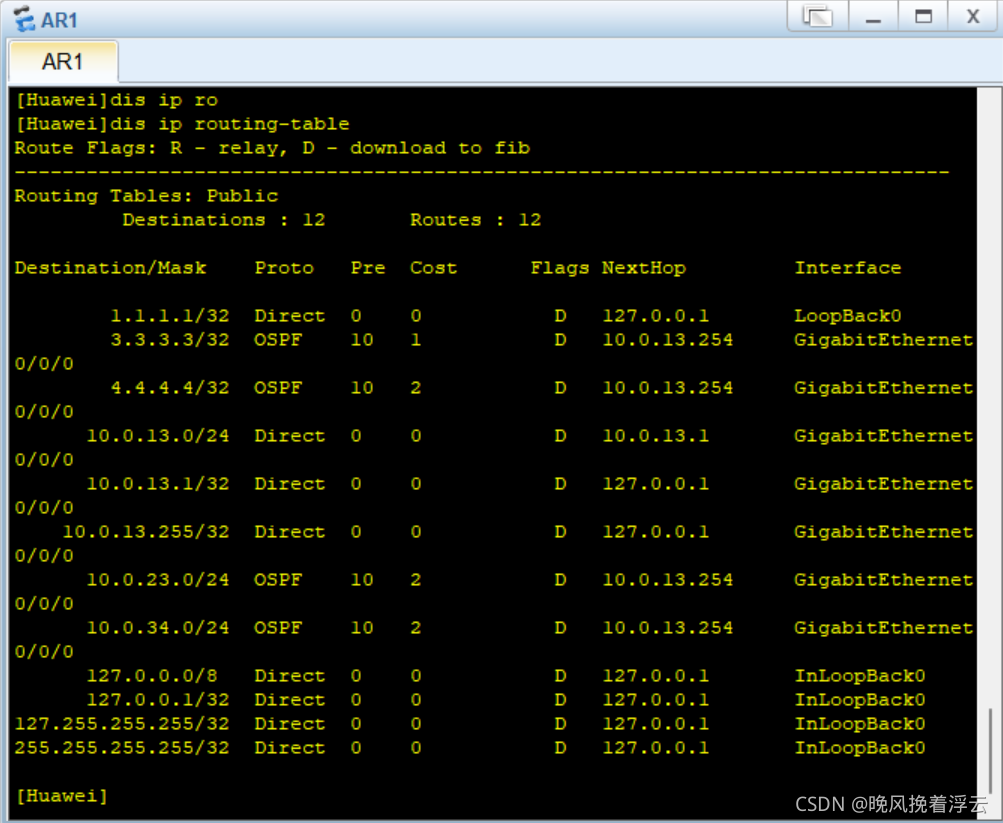

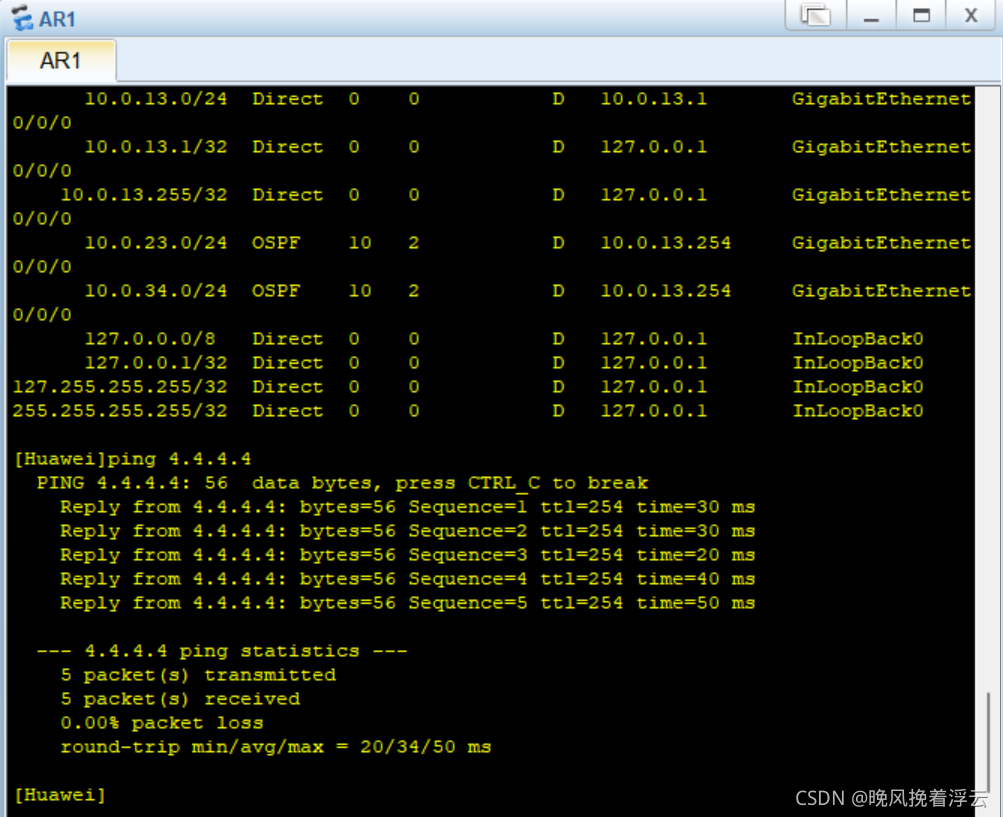

 全网互通；我们配置了OSPF，在AR1上查看OSPF路由信息；

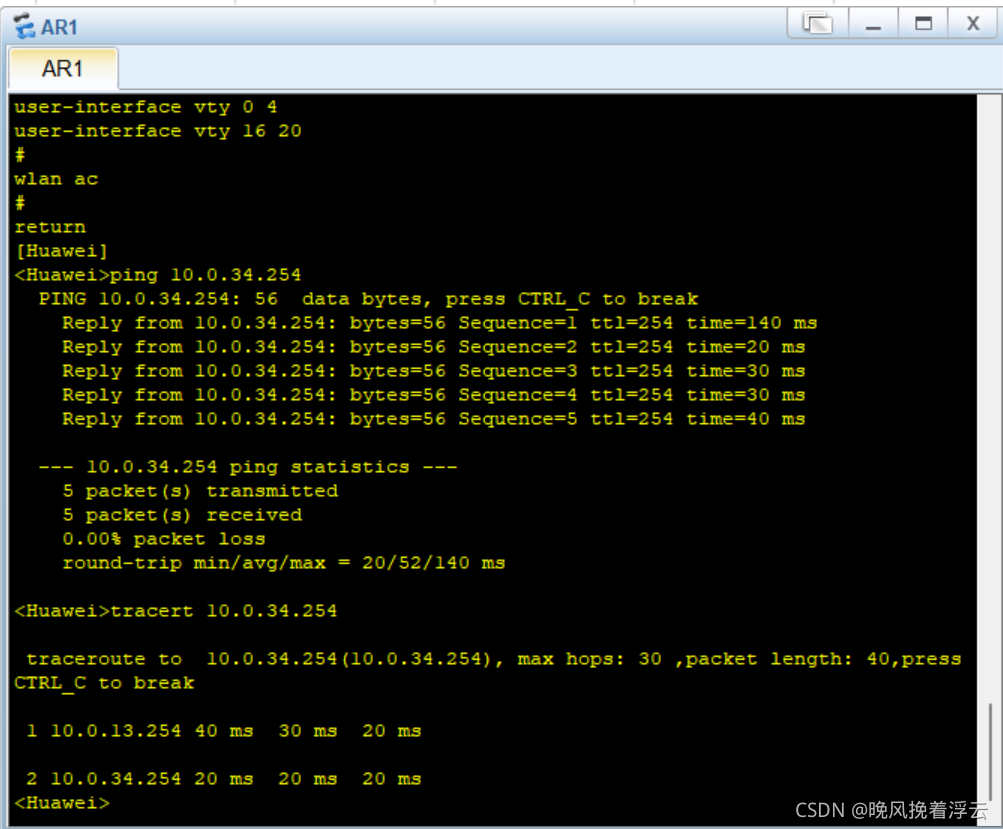

路由器AR1已经学习到了相关网段的路由条目，测试AR1的环回口与AR4的环回口的连通性；

 通信正常；

配置基本ACL控制访问；

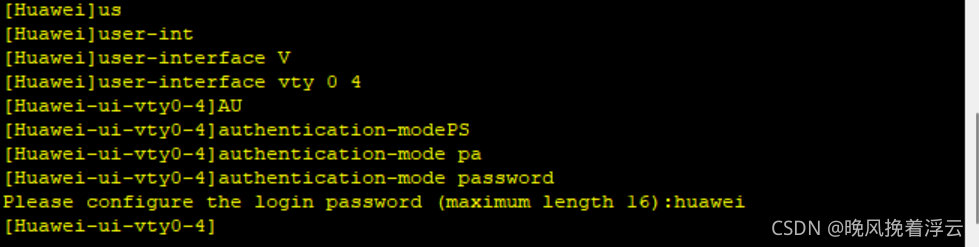

在总部核心路由器AR4上配置telnet相关配置，配置用户密码为huawei。

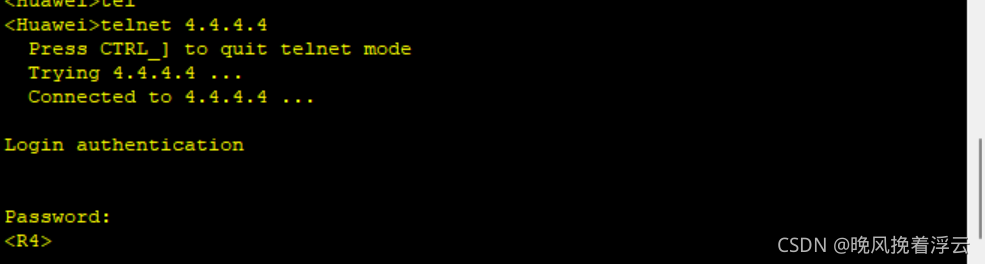

 配置完成后，尝试IT部门网关设备AR1上建立Telnet连接；

 可以观察到，AR1可以成功登录AR4再次尝试在AR2上建立连接；

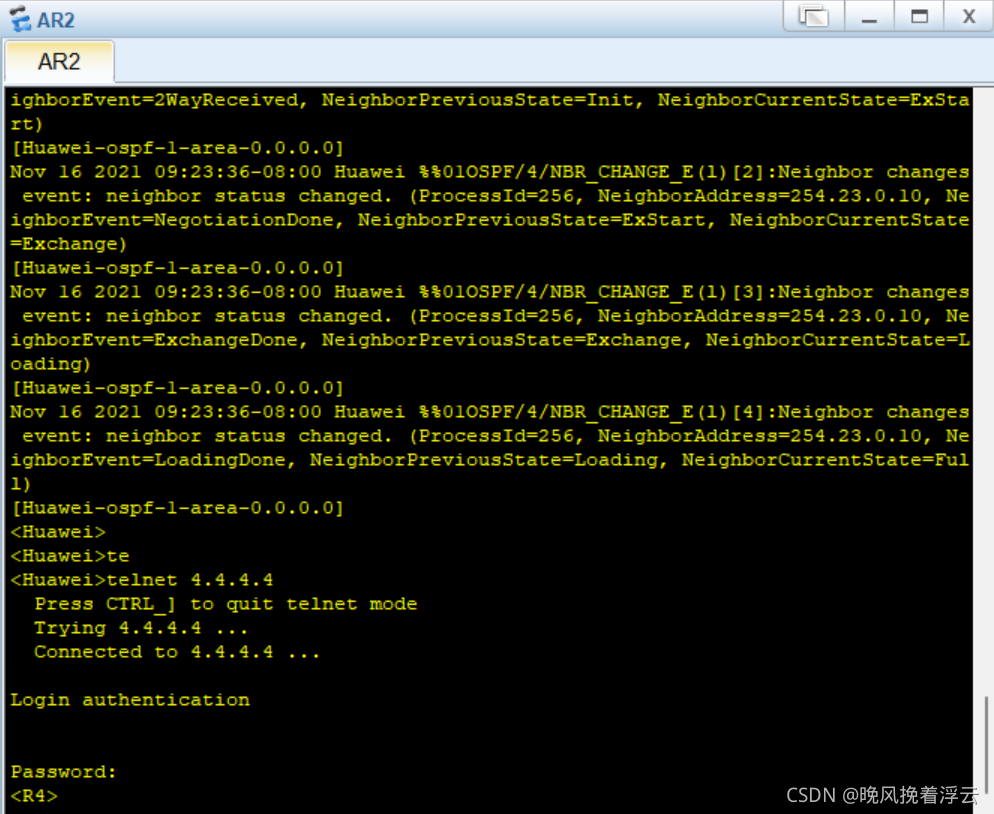

      我们可以发现，只要是路由可达的设备，并且拥有Telnet的密码，都可以成功访问核心设备AR4。这显然是极为不安全的。网络管理员通过配置标准ACL来实现访问过滤，禁止其他设备登录。

      基本的ACL可以针对数据包的源IP地址进行过滤，在AR4上使用ACL命令创建一个编号型ACL，基本ACL的范围是2000——2999。

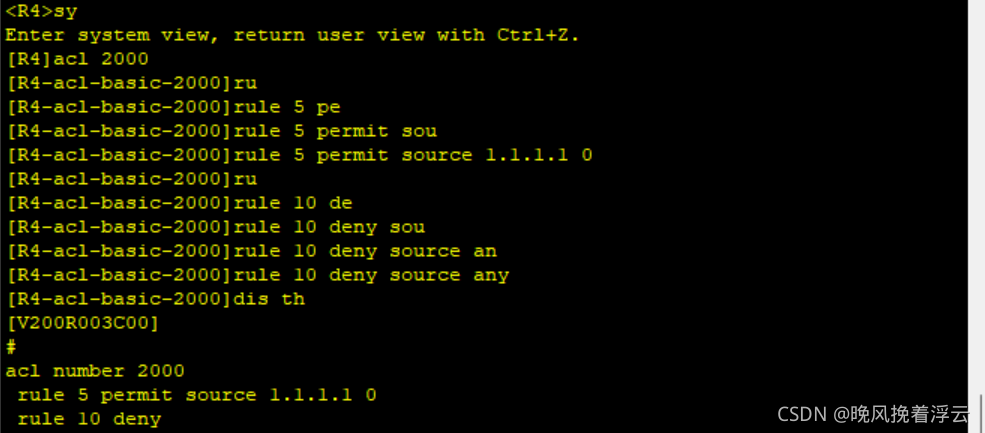

      配置ACL规则，指定规则ID为5，允许数据包源地址为1.1.1.1的报文通过，反掩码为全0，即精确匹配。

指定规则ID为10，拒绝任意源地址的数据包通过。

      在上面的ACL配置中，第一条规则的规则ID定义为5，并不是1，第二条定义为10，也不与5连续，这样配置的好处是能够方便后续的修改或插入新的条目。并且配置的时候也可以不采用手工方式指定规则ID，ACL会自动分配规则ID，第一条为5，第二条为10，第三条为15，依此类推，即默认步长为5，该步长参数也是可以修改的。

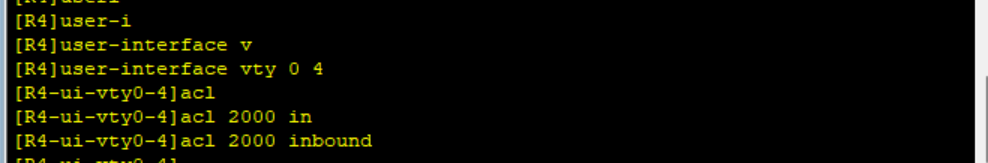

ACL配置完成后，在VTY中调用。使用inbound参数，即在AR4的数据入方向上调用。

 配置完成后，使用AR1的环回口地址1.1.1.1测试访问4.4.4.4的连通性。

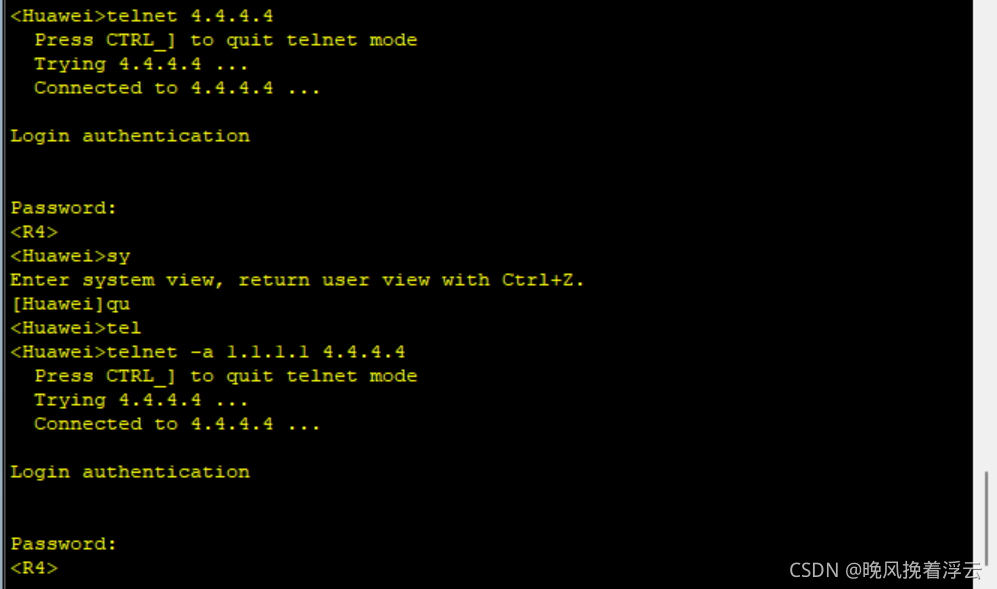

 发现没有问题，然后尝试在AR2上访问AR4

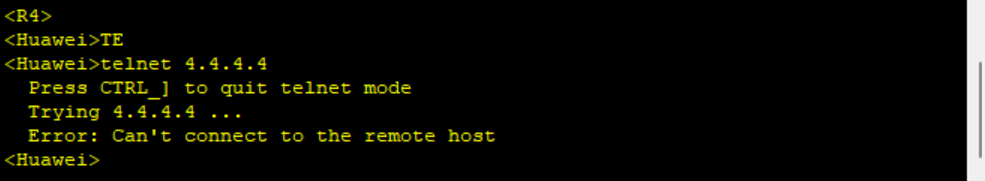

 可以观察到，此时AR2无法访问4.4.4.4，即上述ACL配置已经生效；

基本的ACL的语法规则

ACL的执行是有顺序性的，如果规则ID小的规则已经被命中，并且执行了允许或者拒绝的动作，那么后续的规则就不再继续匹配。

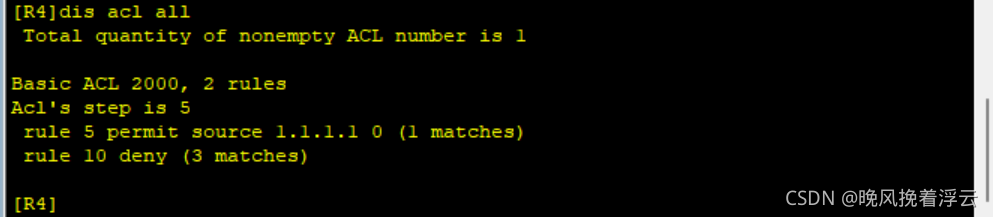

在AR4上查看设备上所有的访问控制列表。

       以上是目前ACL的所有配置信息。根据上一步骤中的配置，AR4中存在一个基本ACL，有两个规则rule 5 permit source 1.1.1.1 0 和 rule 10 deny source any,且根据这两个规则已经将AR2的访问拒绝。现出现新的需求，需要AR3能够使用其环回口3.3.3.3访问AR4。

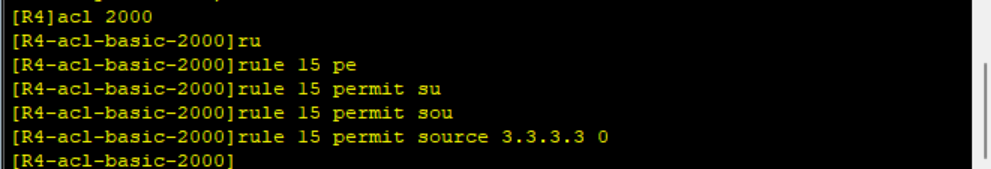

首先尝试使用规则ID 15 来添加允许3.3.3.3访问的规则。

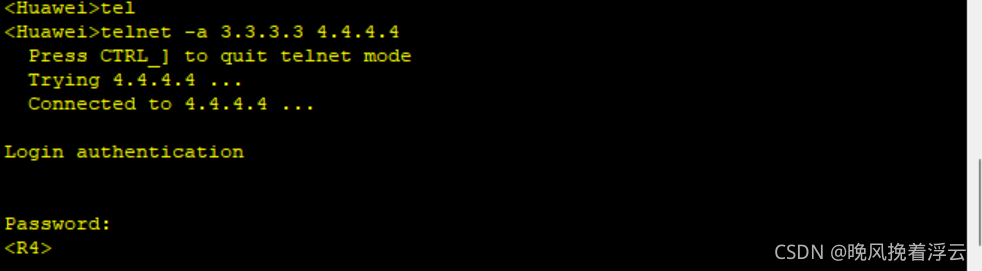

 配置完成后，尝试使用AR3的3.3.3.3访问AR4；

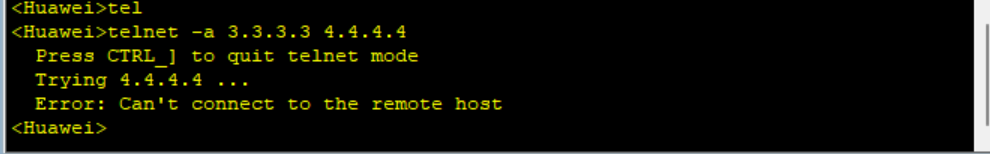

       发现无法访问。按照ACL匹配顺序，这是由于规则为10的条目是拒绝所有行为，后续所有的允许规则都不会被匹配。若要此规则生效，必须添加在拒绝所有的规则ID之前。

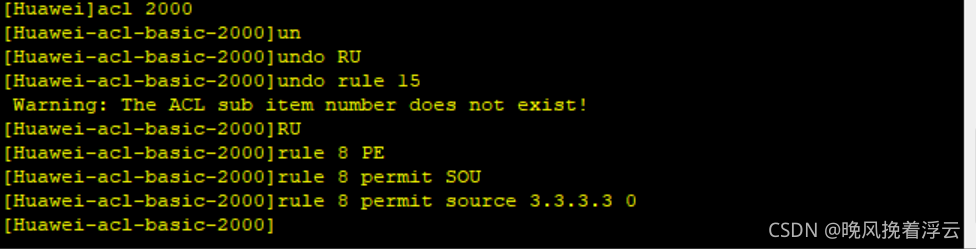

在AR4上修改访问控制列表ACL2000，将规则ID修改为8。

 配置完成后，再次尝试使用AR3的环回口访问AR4；

 此时访问成功，证明配置已经生效；

 实验结束；
