RIPng基础配置
原理概述:
RIPng(RIP next generation,下一代RIP协议)是IPv4中RIPv2协议在IPv6网络上扩展,多数RIPv2的原理都可以适用于RIPng。RIPng协议同样是基于距离矢量算法的路由协议,用跳数来衡量到达目的主机的距离(也称为度量值或开销)。在RIPng协议中,当跳数大于或等于16时,目的网络或主机就被定义为不可达。
为了能在IPv6网络中应用RIPng对原有的RIP协议进行了修改。
- UDP端口号,使用UDP的521端口(RIP使用520端口)发送和接收路由信息;
- 组播地址,使用FF02::9作为在为链路本地范围内的RIPng路由器组播地址;
- 目的地址和下一跳地址:使用128bit的IPv6地址,并使用前缀长度来代替子网掩码;
RIPng协议路由算法和RIPv2一样,同样支持水平分割、毒性逆转和触发更新功能,用来防止环路。默认情况下,启用水平分割功能和触发更新,不启用毒性逆转功能。
实验目的:
理解RIPng的应用场景
掌握RIPng的配置
理解RIPng配置与RIP配置的区别

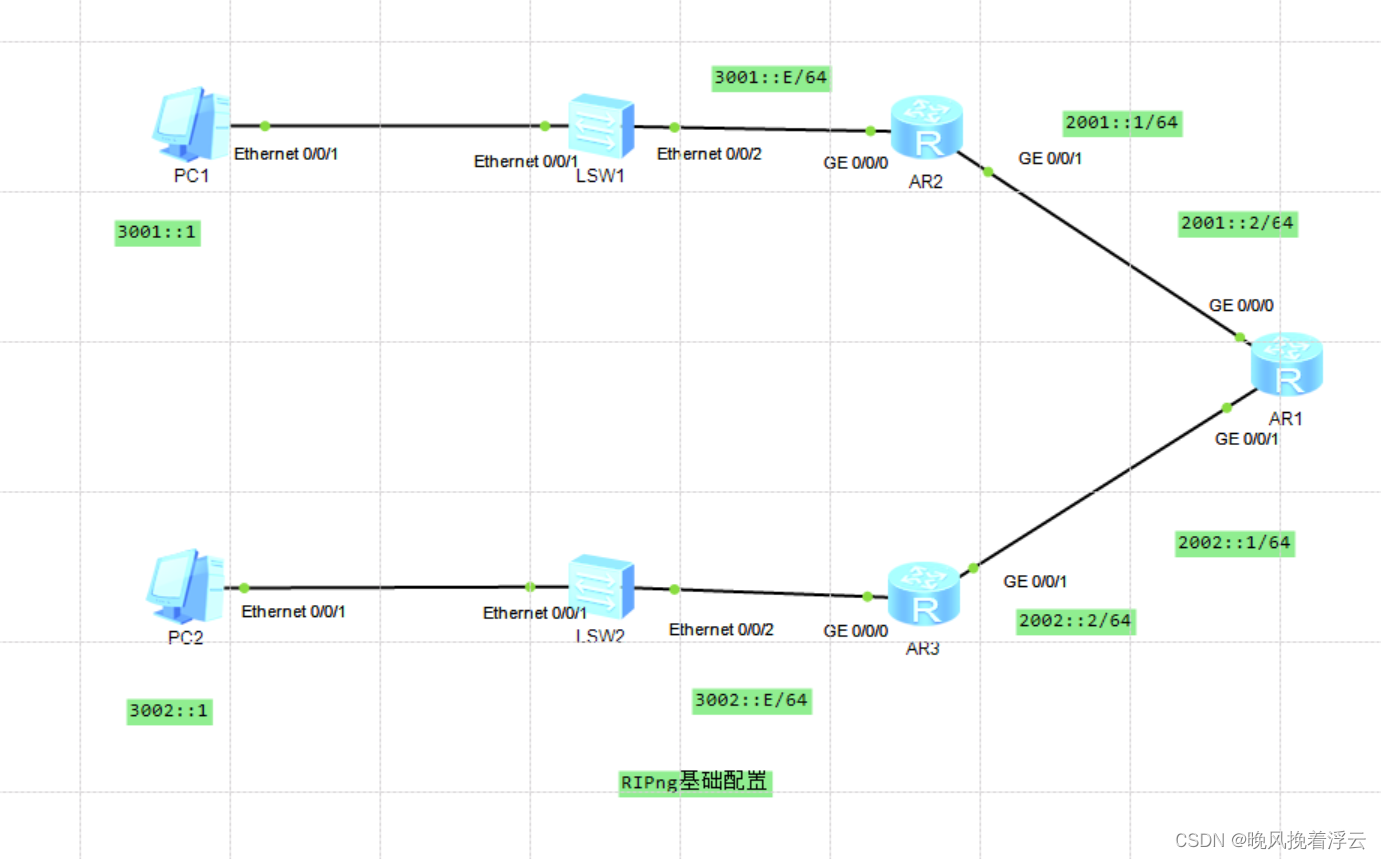

我们开始实验:
我们首先做好基础配置:
AR1:
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2001::2/64
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2002::1/64
AR2:
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 3001::E/64
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2001::1/64
AR3:
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 3002::E/64
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2002::2/64
我们做好基础配置后,开始配置宣告RIPng:
AR1:
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2001::2/64
ripng 1 enable
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2002::1/64
ripng 1 enable
AR2:
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 3001::E/64
ripng 1 enable
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2001::1/64
ripng 1 enable
AR3:
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 3002::E/64
ripng 1 enable
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2002::2/64
ripng 1 enable
我们接下来查看路由表:

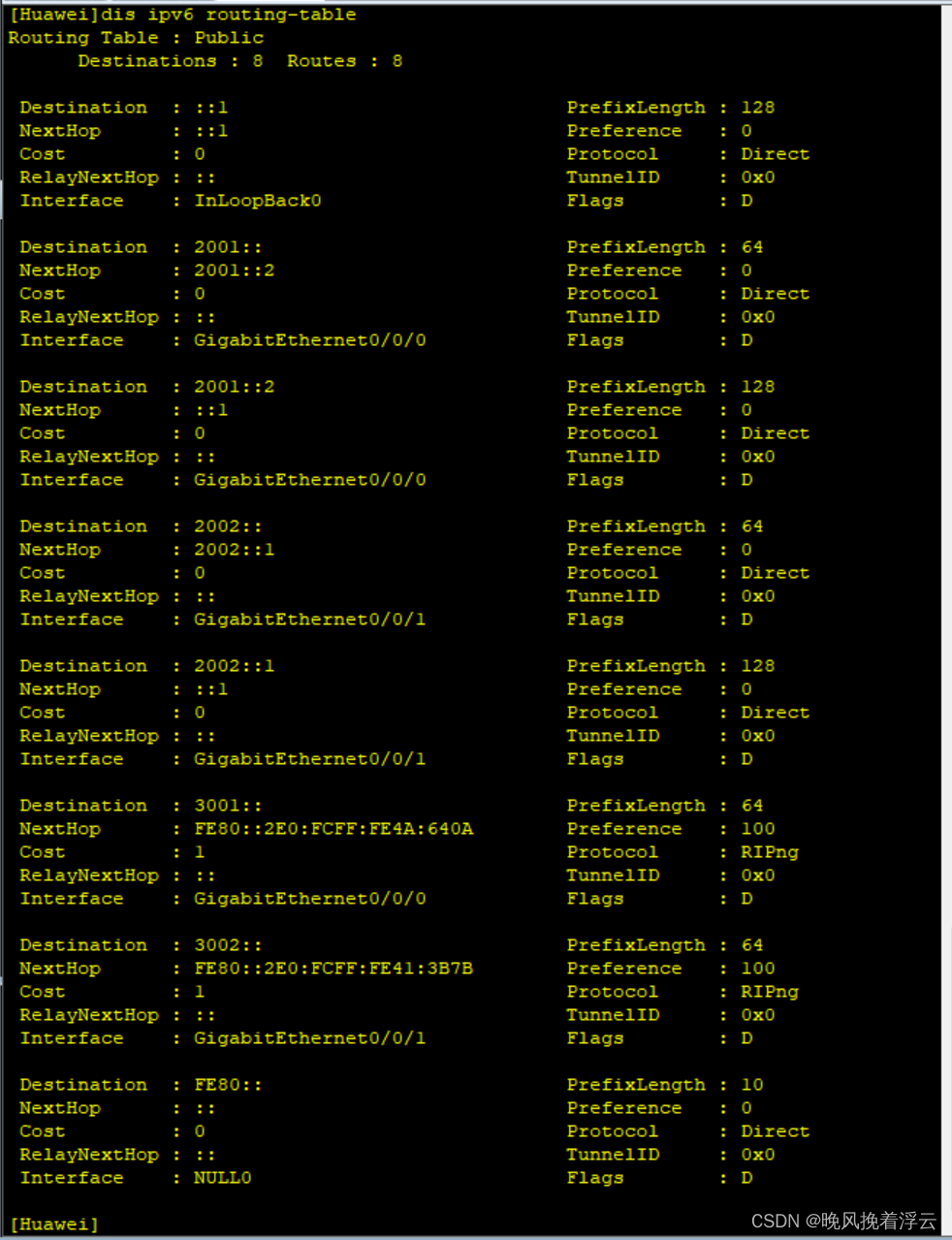

AR1:

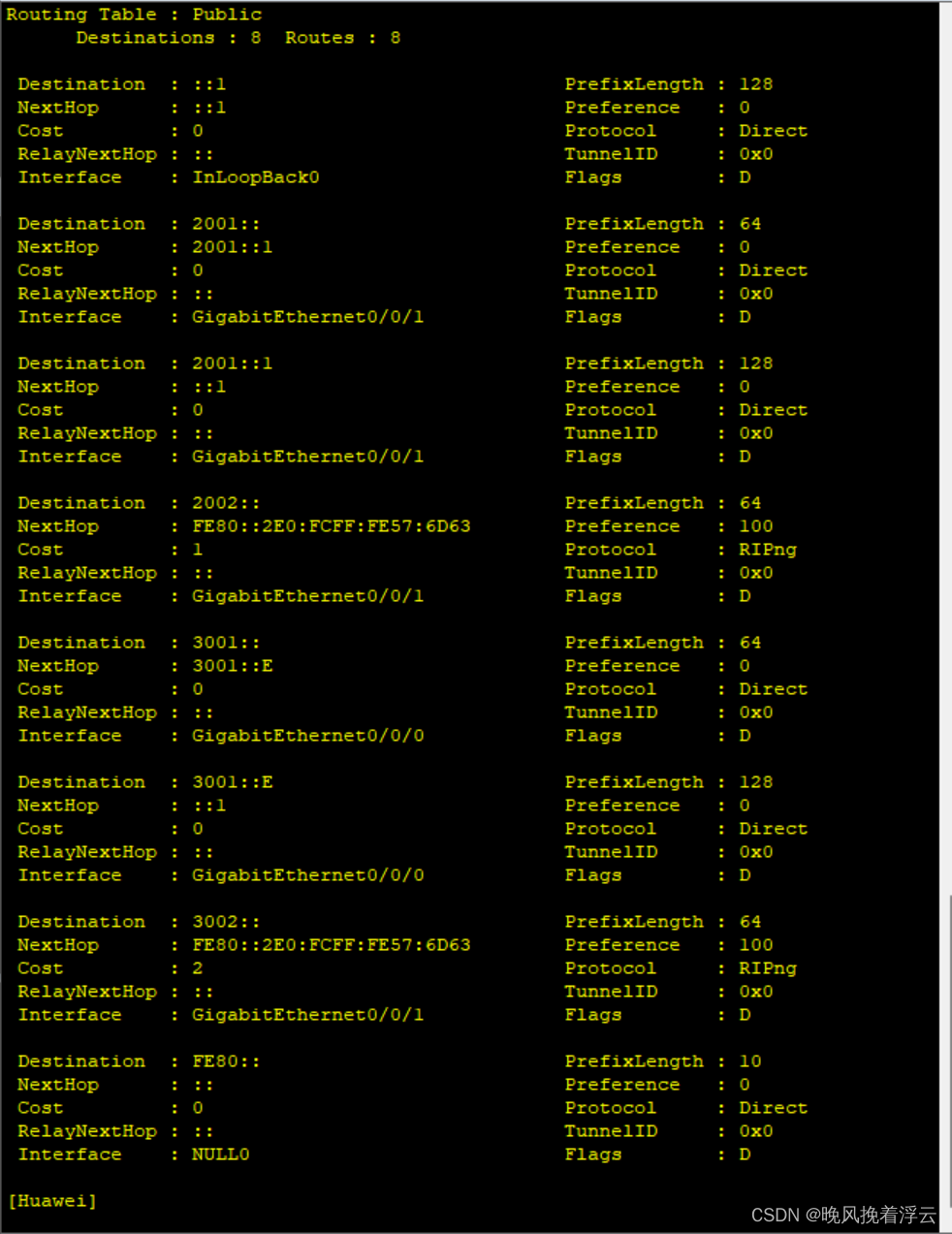

AR2:

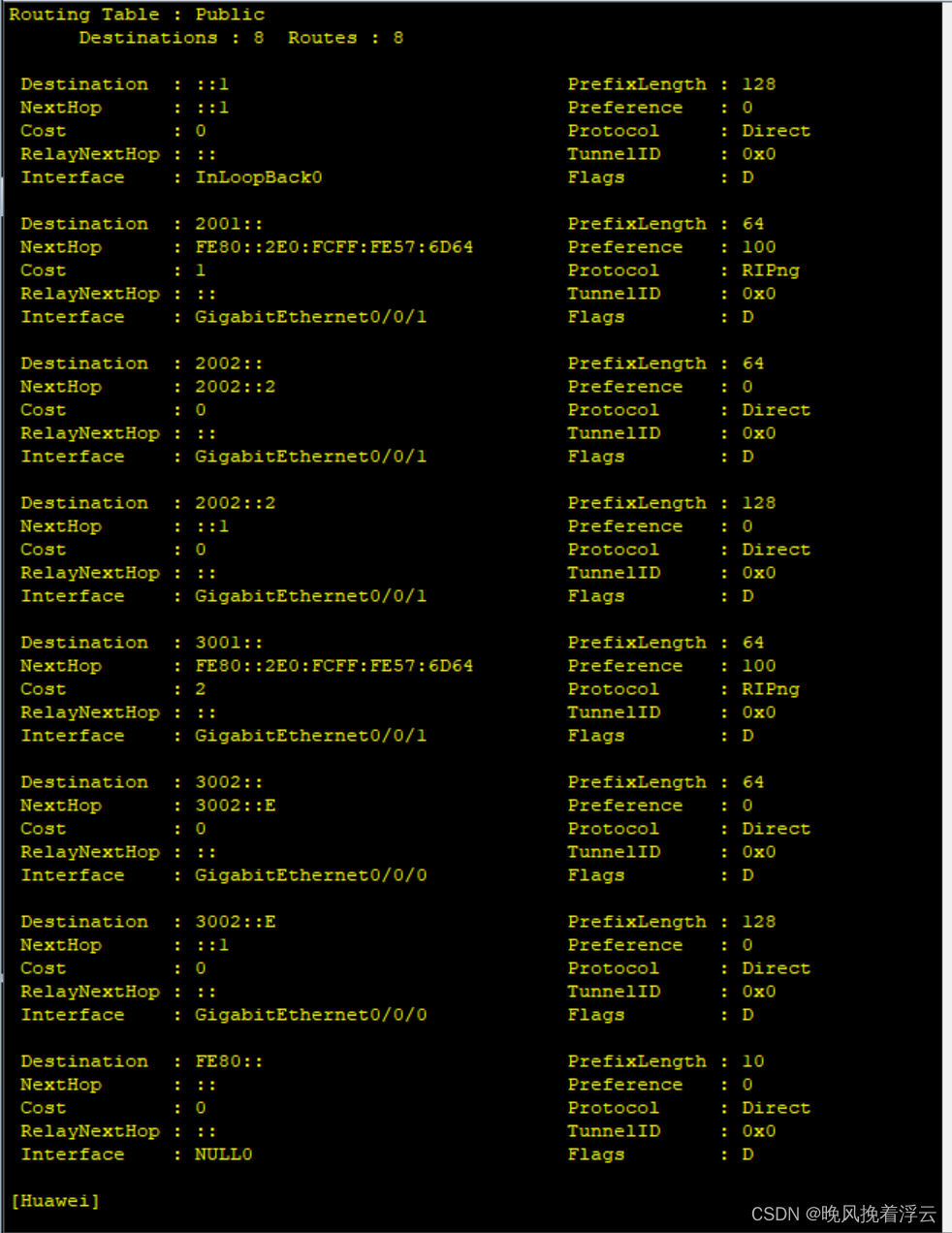

AR3:

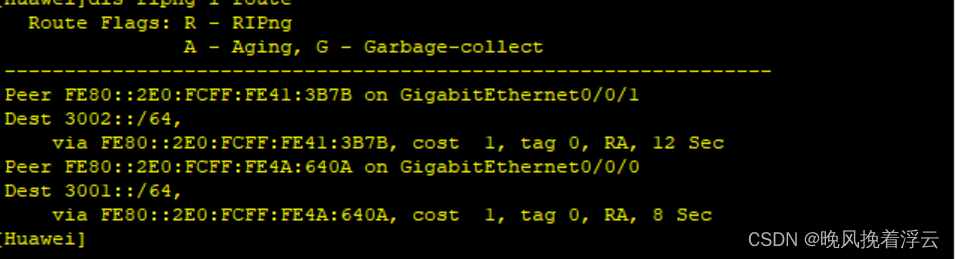

我们以AR1为例,查看RIPng的路由信息:

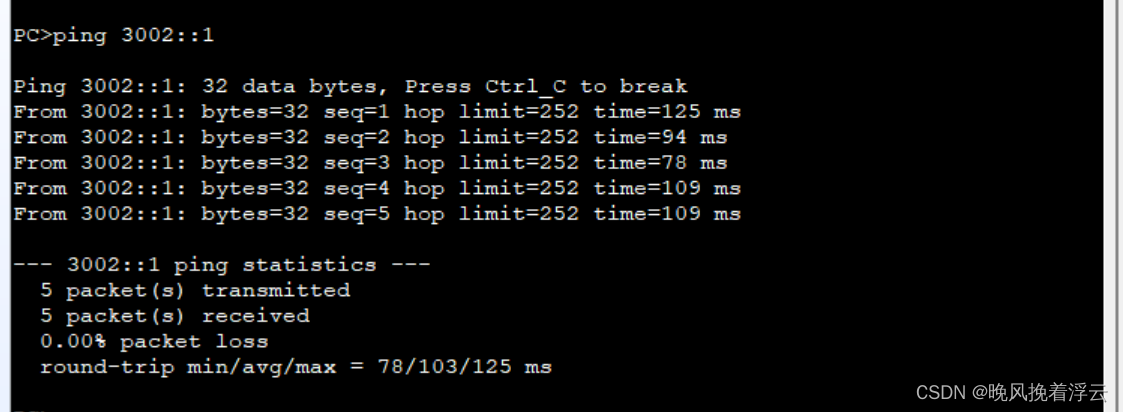

我们测试PC1和PC2的连通性;
连通性良好
实验结束;
备注:如有错误,请谅解!
此文章为本人学习笔记,仅供参考!如有重复!!!请联系本人!
