1.从外观说起

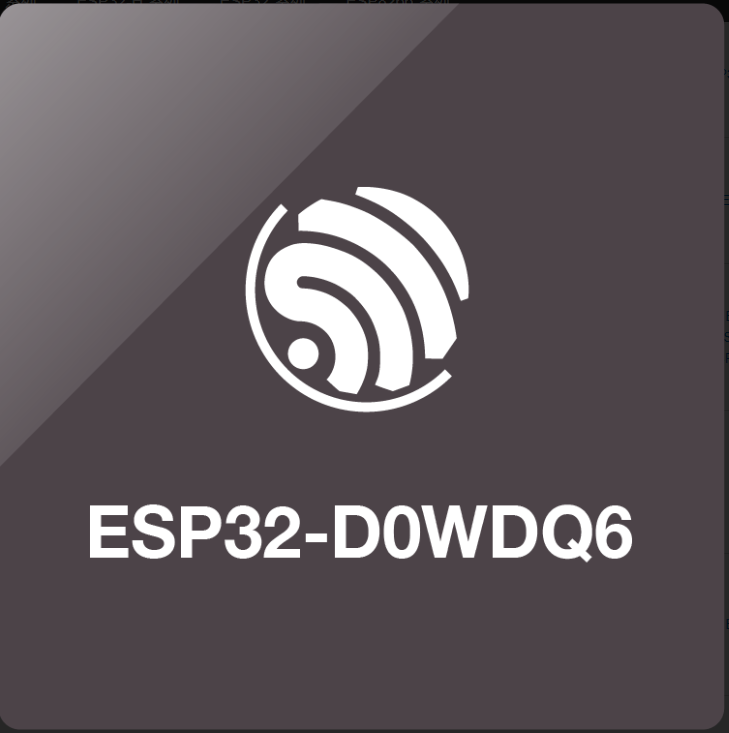

1.1芯片

我板子是ESP32-D0WDQ6 芯片

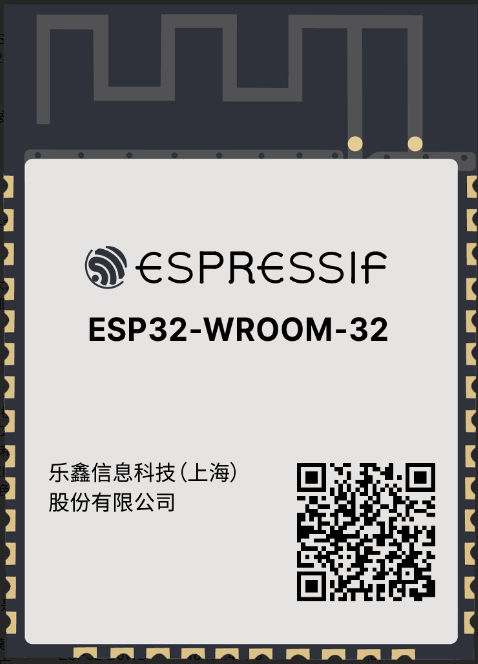

1.2模组

模组集成了 ESP32 SoC，flash，精密离散元件和 PCB 板载天线

ESP32的模组，主要有2种封装：­WROOM­ 和 WROVER。

我的模组型号为ESP32-WROOM-32

官方说（不推荐用于新设计）
（替代型号可选用 ESP32-­WROOM­-32E & ESP32­-WROOM­-32UE，新设计没有引出PSRAM扩展IO）

内置 ESP32-D0WDQ6 芯片，Xtensa® 双核 32位 LX6 微处理器，支持高达 240 MHz 的时钟频率。
448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM

芯片不含flash 但模组外置了4 MB SPI flash

4 MB SPI flash，，无PSRAM，但模组引出了PSRAM扩展IO。
工作温度范围：–40 ~ 85 °C
ESP32-WROOM-32 (PCB)。尺寸 18.0 × 25.5 × 3.1。
可另行定制配置 8 MB flash 或 16 MB flash 版本模组。
管脚布局与尺寸见上图 ESP32-WROOM-32D，完全一致。

• 集成 ESP32 系列芯片，两个或一个可以单独控制的 Xtensa® 32-bit LX6 处理器，时钟频率可调，范围为 80 MHz 到 240 MHz
• +19.5 dBm 天线端输出功率，确保良好的覆盖范围
• 传统蓝牙支持 L2CAP，SDP，GAP，SMP，AVDTP，AVCTP，A2DP (SNK) 和 AVRCP (CT) 协议
• 低功耗蓝牙 (Bluetooth LE) 支持 L2CAP，GAP，GATT，SMP，和 GATT 之上的 BluFi，SPP-like 协议等
• 低功耗蓝牙连接智能手机，发送低功耗信标，方便检测
• 睡眠电流小于 5 μA，适用于电池供电的可穿戴电子设备
• 外设包括电容式触摸传感器，霍尔传感器，SD 卡接口，以太网，高速 SPI，UART，I2S 和 I2C
• 通过 RF 认证以及软件协议认证

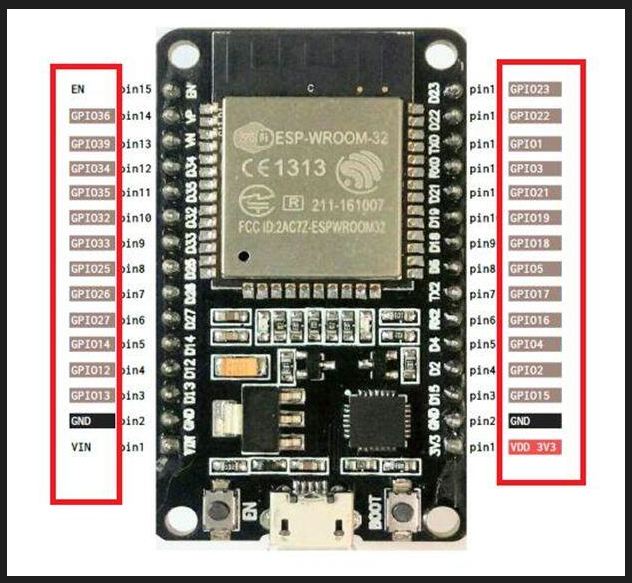

1.3开发板

tb厂家买的开发板 便宜

就是在模组之上加了一些指示灯 稳压 串口usb下载 按键等功能 更加方便开发

2.芯片型号

详情参考乐鑫官方

芯片概览 | 乐鑫科技 (espressif.com.cn)

2.1 ESP32-S系列

2.2 ESP32-C系列

2.3 ESP32-H系列

2.4 ESP32系列

2.5 ESP8266系列

3.模组型号

详情参考乐鑫官方

模组概览 | 乐鑫科技 (espressif.com.cn)

3.1 ESP32-S模组

3.2 ESP32-C模组

3.3 ESP32-H模组

3.4 ESP32模组

3.5 ESP8266模组

4.开发板型号

详情参考乐鑫官方

开发板概览 | 乐鑫科技 (espressif.com.cn)

4.1 ESP32-S开发板

4.2 ESP32-C系列

4.3 ESP32-H系列

4.4 ESP32系列

4.5 ESP8266系列

4.6 其他 IoT 开发板
