Nature 正刊丨加压四方La2PrNi2O7中的体高温超导电性

01摘要

最近发现Ruddlesden-Popper（R-P）双层镍酸盐La3Ni2O7在14 GPa以上的压力下显示出高温超导（HTSC）的特征（参考文献1）。随后的研究在静水压力条件下实现了单晶和多晶样品的零电阻2,3,4。然而，由于超导体积分数低的丝状性质，超导体的另一个标志——明显的抗磁信号仍然缺乏2,4,5。新的1313多晶型和竞争性R-P相的存在掩盖了HTSC6,7,8,9相的正确识别。因此，实现批量HTSC和确定起作用的阶段是最突出的任务。在这里，我们在掺镨（Pr）的La2PrNi2O7多晶样品中解决了这些问题。我们发现，用Pr替代La能有效抑制不同R-P相的共生，从而形成近乎纯的双层结构。对于La2PrNi2O7，在Pc≈11 GPa时发生压力诱导的正交晶向四方晶结构转变，超过该转变后，HTSC在进一步压缩时逐渐出现。18-20GPa的超导转变温度达到
以及
据我们所知，这是已知镍酸盐超导体中的最高值。重要的是，通过在高于15GPa的压力下检测到低于约75K的清晰反磁信号，并检测到可观的超导屏蔽体积分数，证明了块状HTSC的存在。我们的研究结果不仅解决了现有的争议，也为探索双层镍板中的大块高温超导提供了方向。

02图表简介

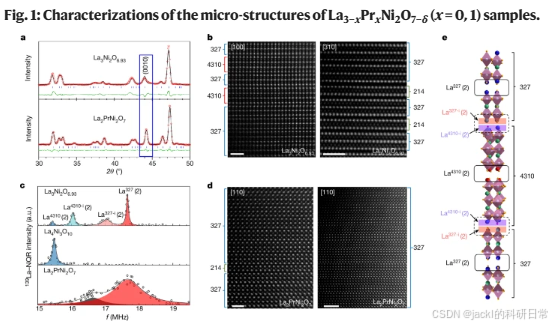

a、 Rietveld在30°和50°之间的2θ范围内对NPD模式进行了改进，突出了（0 0 10）反射的独特特征。x=0样本的NPD数据取自参考文献4。b、 d，HAADF-STEM图像显示了La3Ni2O7−δ（b）和La2PrNi2O7（d）样品沿c轴的层堆叠。c、 在188 K下，La3Ni2O7−δ、La4Ni3O10和La2PrNi2O7样品在频率3νQ附近的139La（2）NQR光谱。实线表示使用洛伦兹函数获得的拟合。Pr掺杂不可避免地会引起结构紊乱，导致NQR光谱显著拓宽一个数量级。La2PrNi2O7没有观察到与4310相对应的峰。16.5 MHz处的一个小峰值可能归因于可能的残留界面或邻近Pr的La位点。e，结构示意图，示出了不同的La4310（2）、La4310i（2），La327i（2”和La327（2）位点，其中三层NiO2嵌入在正常的双层NiO2平面中。比例尺，1 nm（b，左右；d，左）；2nm（d，右）。

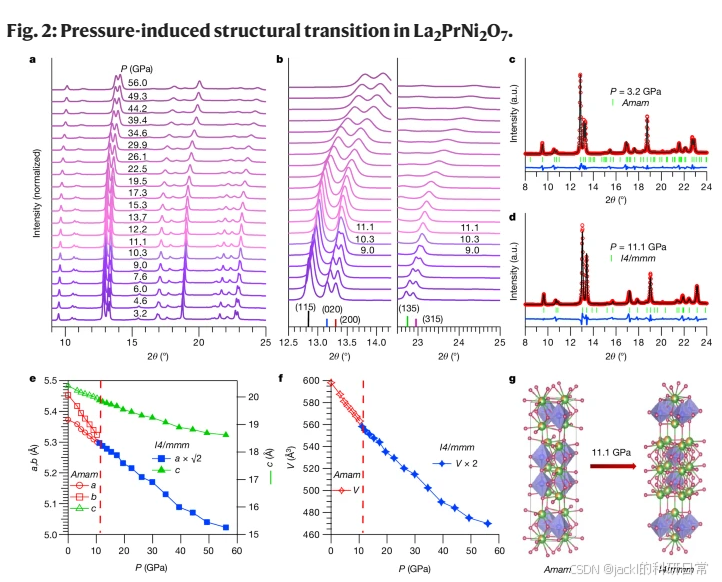

a、 La2PrNi2O7粉末样品在3.2GPa至56GPa的不同压力下的SXRD图。b、 代表性2θ范围周围的SXRD放大图突出了压缩时衍射峰的逐渐合并。c、 d、使用空间群Amam（c）在3.2GPa下和使用空间群I4/mmm（d）在11.1GPa下SXRD图案的细化结果。e、 f、晶格参数（e）和晶胞体积（f）作为压力的函数。g、 La2PrNi2O7在高压下的晶体结构转变。a.u.，任意单位。

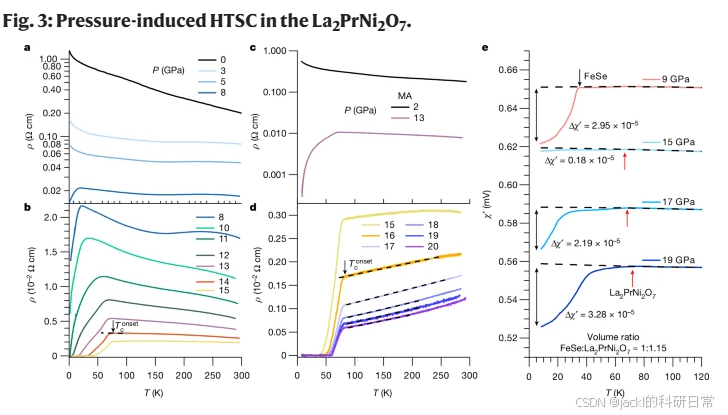

a、 b，在中国科学院物理研究所的立方砧室（CAC）中测量的样品1在高达15GPa的各种静水压力下的ρ（T）。在这里，
被确定为超导转变下方和上方两条直线之间的截断。c、 d，ρ（T），样品2在高达20GPa的各种静水压力下在东京大学固体物理研究所的多维（MA）中测量。e、 用MA测量的样品3在高达19 GPa的各种压力下的χ′（T）。在15 GPa以上的压力下的数据显示，在大约70-75 K以下有明显的反磁信号，明确证实了体HTSC的实现。虚线表示从高温区域推断出的背景。

03 参考文献
Liu Y , Qin Z , Yang X ,et al.High-Voltage Manganese Oxide Cathode with Two-Electron Transfer Enabled by a Phosphate Proton Reservoir for Aqueous Zinc Batteries[J]. 2022.
