yznu计算机网络实验报告：lyf

• 实验目的

1. 掌握以太网的报文格式
2. 掌握 MAC 地址的作用
3. 掌握 MAC 广播地址的作用
4. 掌握 LLC 帧报文格式
5. 掌握协议编辑器和协议分析器的使用方法
6. 掌握协议栈发送和接收以太网数据帧的过程

• 实验环境

该实验采用网络结构一

• 实验内容

练习一：领略真实的 MAC 帧

各主机打开工具区的“拓扑验证工具”，选择相应的网络结构，配置网卡后，进行拓扑验证，如果通过拓扑验证，关闭工具继续进行实验，如果没有通过，请检查网络连接。 本练习将主机 A 和 B 作为一组，主机 C 和 D 作为一组，主机 E 和 F 作为一组。现仅以 主机 A、B 所在组为例，其它组的操作参考主机 A、B 所在组的操作。

1. 主机 B 启动协议分析器，新建捕获窗口进行数据捕获并设置过滤条件（提取 ICMP 协议）。

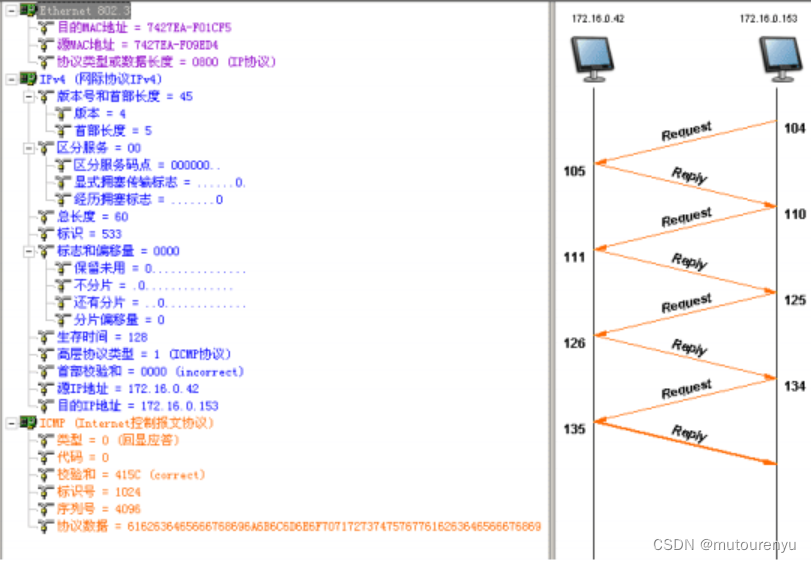

2. 主机 A ping 主机 B，察看主机 B 协议分析器捕获的数据包，分析 MAC 帧格式。

1. 将主机 B 的过滤器恢复为默认状态。



练习二：理解 MAC 地址的作用

本练习将主机 A 和 B 作为一组，主机 C 和 D 作为一组，主机 E 和 F 作为一组。现仅以 主机 A、B 为例，其它组的操作参考主机 A、B 的操作。

1. 主机 B 启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（源 MAC 地址 为主机 A 的 MAC 地址）。

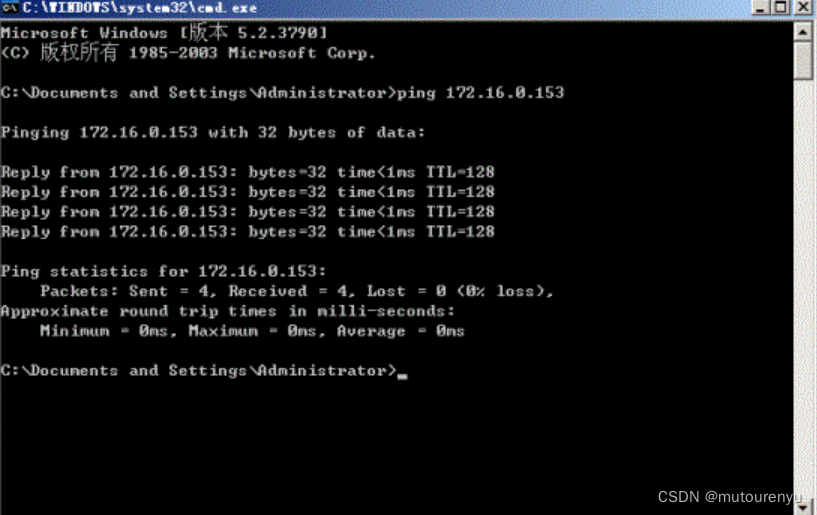

2. 主机 A ping 主机 B。

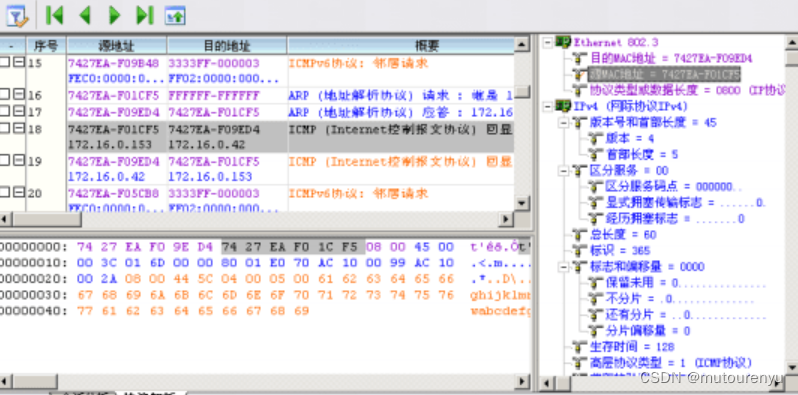

1. 主机 B 停止捕获数据，在捕获的数据中查找主机 A 所发送的 ICMP 数据帧，并分析该 帧内容。

1. 记录实验结果

• 实验结果

	本机MAC	源MAC	目的MAC
B	7427EA-F09ED4	7427EA-F01CF5	7427EA-F09ED4



1. MAC 地址应用于 TCP/IP 协议模型的哪一层？

• MAC 地址应用于 TCP/IP 协议模型的网际接口层。



1. 如何区分以太网的两种标准帧格式？

• 常见的以太网Mac帧格式有两种标准，一种是DIX Ethernet V2,另一种是IEEE802.3。V2的Mac帧格式中，其首都没有帧长度字段而是类型；而IEEE803.2Mac帧格式中，没有类型却是长度。



练习三：编辑并发送 MAC 广播帧

本练习将主机 A、B、C、D、E、F 作为一组进行实验。

1. 主机 E 启动协议编辑器。

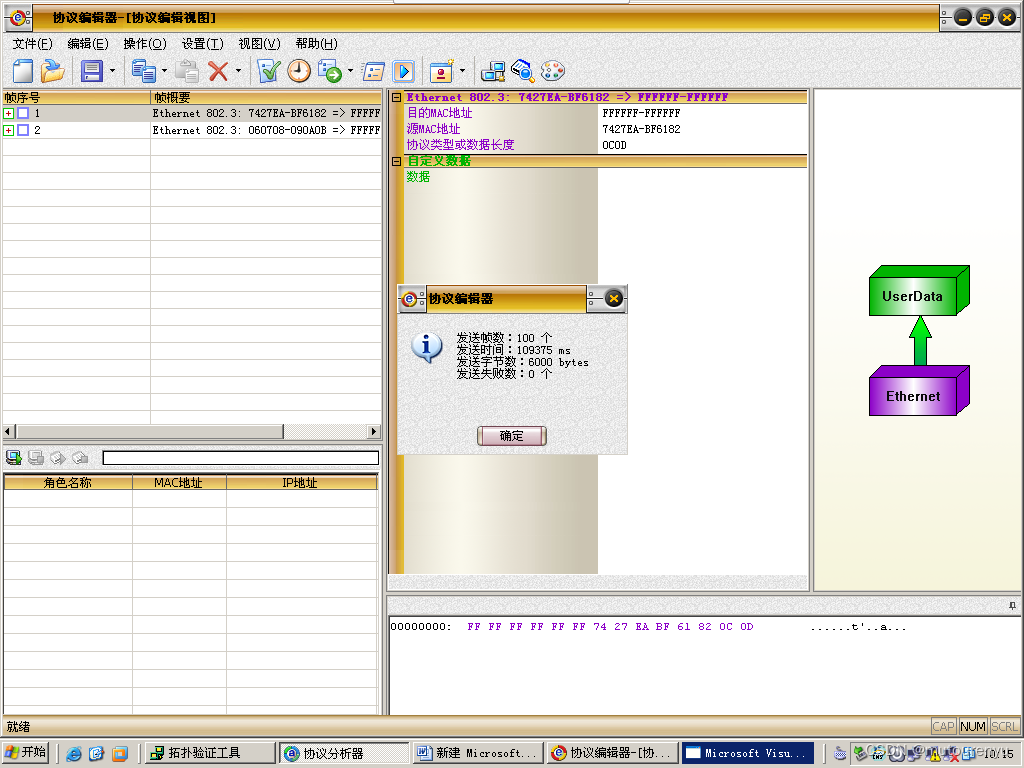

2. 主机 E 编辑一个 MAC 帧： 目的 MAC 地址：FFFFFF-FFFFFF 源 MAC 地址：主机 E 的 MAC 地址 协议类型或数据长度：大于 0x0600 数据字段：编辑长度在 46—1500 字节之间的数据
3. 主机 A、B、C、D、F 启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件 （源 MAC 地址为主机 E 的 MAC 地址）。
4. 主机 E 发送已编辑好的数据帧。

1. 主机 A、B、C、D、F 停止捕获数据，察看捕获到的数据中是否含有主机 E 所发送的数 据帧。

1. 结合练习三的实验结果，简述 FFFFFF-FFFFFF 作为目的 MAC 地址的作用。

• FFFFFF-FFFFFF作为目的地址的MAC帧说明这是一个广播帧，作用是完成一对多的通信方式，即一个数据帧可发送给同一网段内的所有节点。所以A、B、C、D、F都能收到主机E所发送的数据帧。



1. 主机 A、B、C、D、F 是否可以收到主机 E 的广播帧？

• 可以



1. 说明 MAC 广播帧的范围？

• A,B,C,D,F
