AuAgSe量子点|Ag2Se量子点硒化银量子点|油酸修饰PbTe碲化铅量子点|硫铟铜量子点CulnS2|近红外量子点

AuAgSe量子点|Ag2Se量子点硒化银量子点|油酸修饰PbTe碲化铅量子点|硫铟铜量子点CulnS2|近红外量子点

Ag2Se量子点的参数

中文名称：硒化银量子点

英文名称：Ag2SeQDS

纯度：98%

包装：mg级和g级

描述：制备了一近红外窗口荧光Ag2Se量子点,并系统地研究了该量子点的生物及其在活体内的行为。使用高活性的Se前体(TMS)2Se制备了荧光发射峰位于930nm的近红外荧光Ag2Se量子点。通过两亲性聚合物分子的疏水包覆及进一步偶联NH2-PEG-NH2,Ag2Se量子点成功地被转移至水相并PEG化,相继得到羧基功能化Ag2Se量子点和氨基功能化Ag2Se量子点。PEG化有效改善了Ag2Se量子点的细胞性,氨基功能化Ag2Se量子点表现出较低的细胞性。氨基功能化Ag2Se量子点注入到Balb/c小鼠体内,小鼠增重没有受到明显影响。61天后约60%以上的Ag2Se量子点被代谢掉,主要脏器的残留量较少。此外,Ag2Se量子点用于活体成像时其荧光具有良好的组织穿透性。该实了低的、生物相容性好的近红外荧光Ag2Se量子点用于活体成像的巨大潜能。



PbTe碲化铅量子点配体油酸的参数

中文名称：油酸修饰的PbTe碲化铅量子点

英文名称：PbTeQDS

纯度：98%

包装：mg级和g级

量子点的描述：发射波长在近红外区650-900nm的量子点(QDs)由于其波长可穿透深层组织,减小组织自荧光干扰,在生物成像方面应用非常诱人.尽管在有机相和水相中已经开发出很多策略,但高质量的近红外量子点的合成还存在很多弊端:(1)高温有机相合成的量子点不溶于水,因此必须采用亲水性配体进行相转移,此过程多步操作,甚是繁琐,此外有机反应涉及试剂性大,价格昂贵;(2)大多数水相合成为多步法,由于前体极易氧化,其制备过程很难控制.因此,我们的目标是建立一种便捷的高质量近红外量子点的水相合成方法,并用于高灵敏生物成像

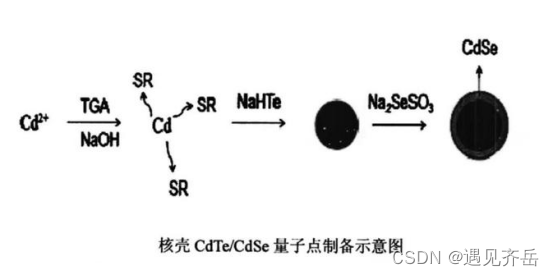

 硫铟铜量子点CulnS2

中文名称：硫铟铜量子点

英文名称：CulnS2QDS

纯度：98%

包装：mg级和g级

CuxInS2量子点的制备

准确称取一定质量的Cu(Ac)2(0.0125-0.1mmol)和0.1mmolIn(Ac)3放入100mL的三口烧瓶中,加入4mLODE和1mLDDT,然后向反应体系中充入高纯氮气并维持10s后用真空泵持续抽真空1min,重复十次以保证体系内的空气完全排尽。待抽真空完毕之后,升温反应体系至100°C,在该温度下保持10min使前体全部溶解。待溶液变澄清后,逐步升温至230°C,持续搅拌下恒温反应5-40min,不同反应时间间隔分别取样,待测。

根据已经优化确定的不同组成成分的CuxInS2量子点的核的生长条件,分别合成Cu:In比例为1:1、1:2、1:4和1:8的Cu,InS2量子点并进行ZnS包壳钝化处理后,测定其紫外-可见吸收光谱和荧光发射光谱,结果如图3.5所示。



其他产品：

氮掺杂碳量子点改性聚乙烯管材
CdS量子点改性铋系复合材料
锡基钙钛矿量子点
碳量子点改性钒酸铋复合材料
g-C3N4/CuS量子点改性COFs复合材料
二硫化钼量子点改性石墨状碳氮烯
量子点改性PLA功能材料
氧化石墨烯复合碳量子点
氮化碳量子点(CNQDs)改性TiO光子晶体催化剂
氮化碳量子点改性反蛋白石g-C3N4催化剂
氮化碳量子点改性多级孔TiO2-SiO2复合材料
聚4-乙烯基吡啶改性碲化镉量子点
三苯甲基改性油溶性碳量子点
蒽醌改性石墨烯量子点AAG
二氧化硅改性铋卤钙钛矿量子点
碳量子点碳纳米纤维改性纳米钼酸铋复合材料
锡粉改性氮掺杂石墨烯量子点
无机钙钛矿CsPbBr3量子点改性CsPb2Br5纳米片
壳聚糖希夫碱改性石墨烯量子点
半胱氨酸改性石墨烯量子点
噻吩聚合物改性CdSe量子点
二氧化硅改性铋基钙钛矿量子点

以上资料来自小编axc,2022.04.02
