Raid的全局热备和独立热备

目录

Hot Spare背景:

1.定义与功能

2.数据存储与容量

3.配置模式

4.数量限制：

5.数据重建:

6.管理与维护

实操全局热备和独立热备：

配置全局热备:

配置独立热备:



---

Hot Spare背景:

在RAID配置中，Hot Spare(热备)是一个非常重要的概念，它表示一个或多个未分配给任何RAID级别的物理磁盘，但在RAID中的一个或多个活动磁盘发生故障时，这些磁盘可以自动替换故障磁盘。

1.定义与功能

  ·Hot Spare，即热备用磁盘，是一处于空闲状态、加电并随机的磁盘
  ·当一个正在使用的磁盘发生故障后，Hot Spare磁盘会立即代替故障磁盘，继续参与RAID阵列的数据读写，以确保数据的可用性和系统的正常运行

2.数据存储与容量

   ·Hot Spare磁盘上不存储任何用户数据，它仅用于在故障发生时替换故障磁盘
   ·Hot Spare磁盘的容量必须至少与RAID阵列中最大的活动磁盘容量相同或更大，以磁盘在替换故障磁盘后能够存储 从其他磁盘上重建的数据

3.配置模式

   ·Hot Spare的配置有两种模式：全局热备和独立热备
   ·全局热备指热备硬盘可以作为整个通道上所有阵列的热备
   ·独立热备：为每个特定的RAID阵列或磁盘配置一个或多个专用的Hot Spare磁盘

4.数量限制：

    ·最多可以有8个磁盘作为热备用磁盘
    ·在某个特定的阵列中，通常只能有一个热备用磁盘，除非系统支持多个热备磁盘的配置

5.数据重建:

     ·当活动磁盘发生故障时，RAID控制器的固件能自动用热备用磁盘代替故障磁盘
     ·通过特定的算法，RAID控制器会从其他正常工作的磁盘中读取数据，并将这些数据恢复到Hot Spare磁盘上，以重建Raid阵列和冗余性
     ·由于RAID 0不提供数据冗余，因此它不支持Hot Spare功能。数据重建只能带有冗余的RAID级别(如RAID1、RAID5、RAID6等)上进行。

6.管理与维护

    ·系统管理员可以更换发生故障的磁盘，并将新的磁盘指定为Hot Spare磁盘或重新加入RAID阵列
    ·Hot  Spare的自动替换和数据重建功能可以显著减少因磁盘故障导致的数据丢失风险，提高系统的可靠性和可用性

实操全局热备和独立热备：

配置全局热备:

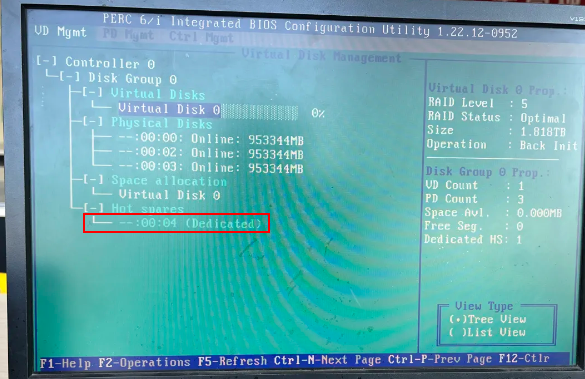

1.首先，需要确保存在磁盘组（阵列）。在此例中，我们已配置了一个RAID 5阵列，即阵列0，它由物理盘0、2、3组成。请注意，尽管4号盘被配置为独立热备，但这并不影响后续的操作。

2.在键盘上按下CTRL+N组合键，切换到“PD Mgmt”（物理磁盘管理）界面。接下来，我们将把5号硬盘配置为全局热备磁盘。在配置之前，请确保5号硬盘的状态为“Ready”（就绪），这表示该磁盘当前处于正常可用状态，并适合作为热备磁盘使用。

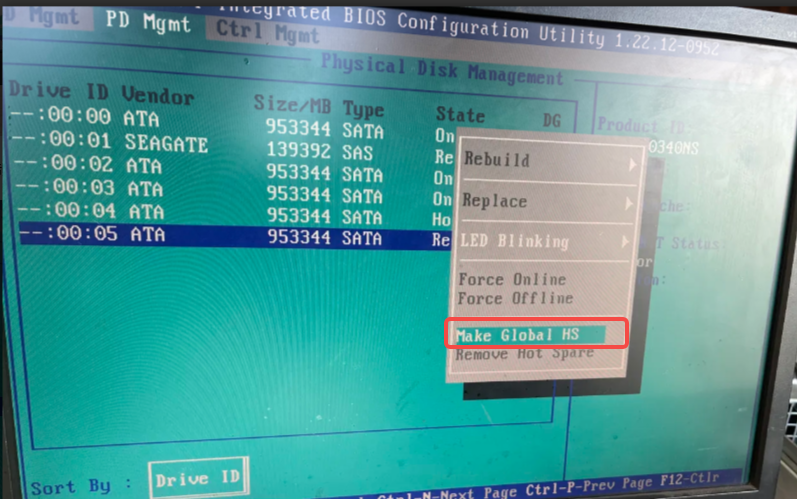

3.将光标移动到5号硬盘上，然后按下F2键。在弹出的菜单中，选择“Make Global HS”选项以开始配置全局热备盘

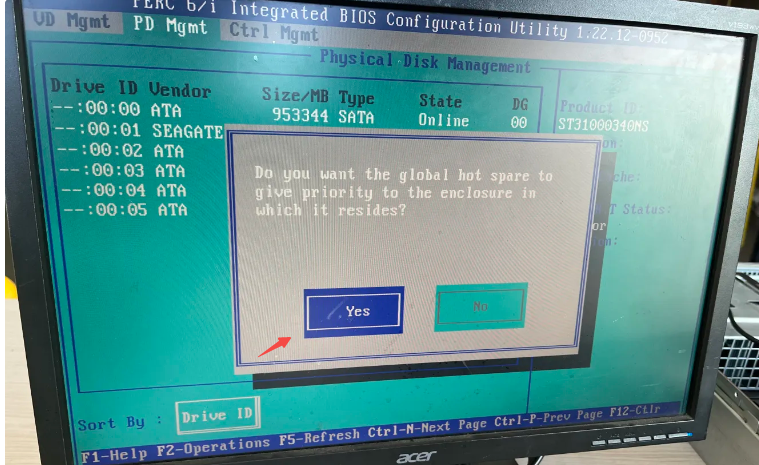

4.按下回车键，在确认消息框中选择“Yes”以继续配置。

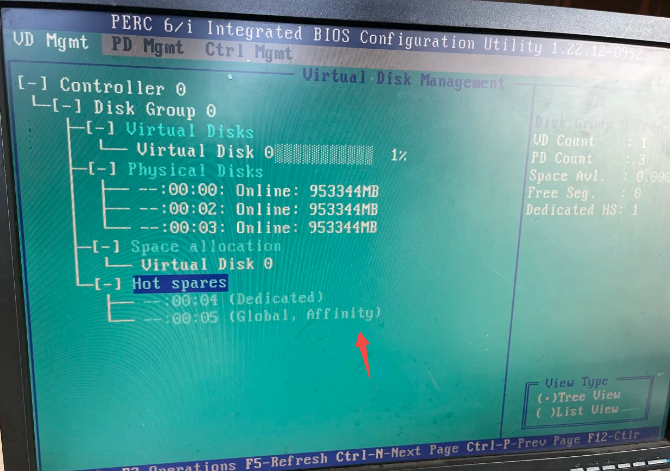

5.配置完成后，可以在磁盘组0的热备盘列表中看到5号硬盘已被成功添加，这表明5号硬盘已成功配置为全局热备盘。

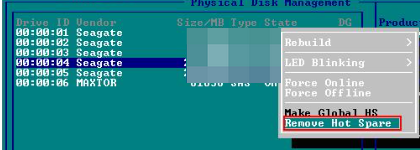

6.想要移除热备，进入PD Mgmt菜单，将光标移动到要删除的热备盘处，按下F2，选择Remove Hot Spare，选中回车，下面图片是个示例:

配置独立热备:

为了大家看的更加清晰，这里面做了两个磁盘组(阵列)

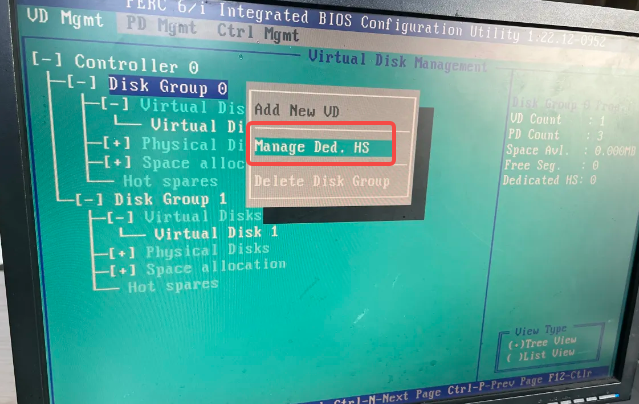

1.在虚拟磁盘管理界面，将光标定位到需要配置独立热备的磁盘组，然后按下F2键。在弹出的菜单中，选择“管理独立热备”（Manage Ded. HS）选项。

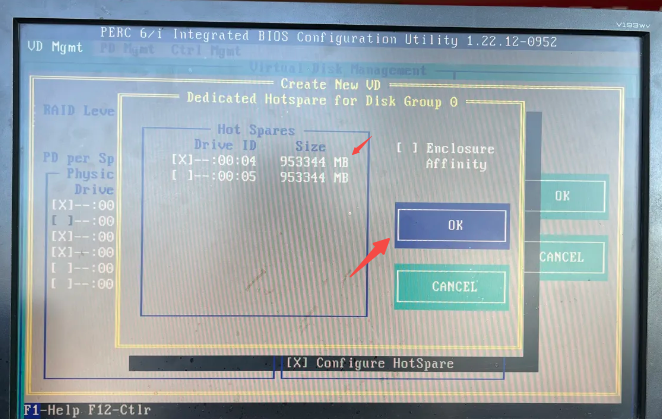

2.将光标移动到虚拟磁盘管理界面中需要配置为热备的硬盘上，这里选择4号硬盘。然后，按下空格键来选中该硬盘，您会看到硬盘旁边出现X标识，表示该硬盘已被选中为热备。接下来，将光标移动到“OK”按钮处，并按下回车键来确认配置

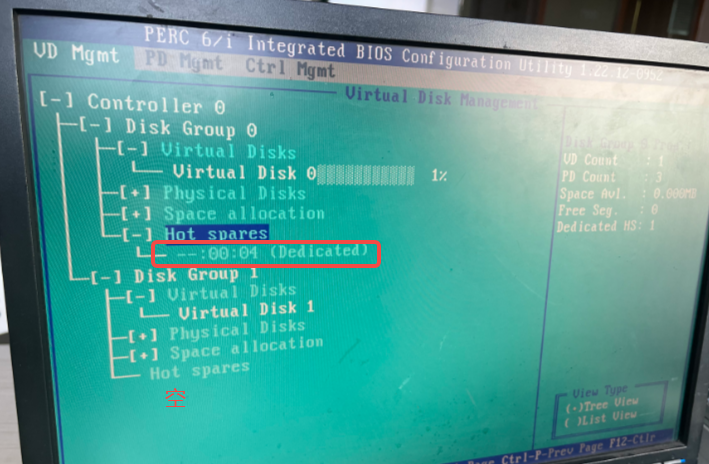

3.可以看到磁盘组0已经有了热备盘，显示为专用(Dedicated)，而磁盘组1没有热备盘

4.移除热备跟添加热备的步骤一样，同第一步，只是将光标移动到需要移除的热备硬盘上，按下空格键，去掉X表示，在OK处回车，完成热备移除。
