配置射频调优示例

组网图形

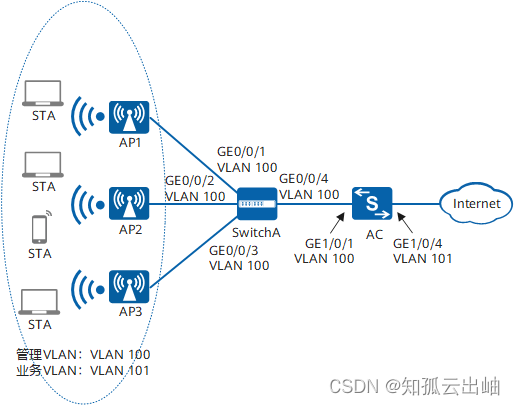

图1 配置AP射频调优组网图

射频调优简介
配置注意事项
组网需求
数据规划
配置思路
操作步骤
配置文件

射频调优简介

射频调优的主要功能就是动态调整AP的信道和功率，可以使同一AC管理的各AP的信道和功率保持相对平衡，保证AP工作在最佳状态。WLAN网络中，AP的工作状态会受到周围环境的影响。例如，一个AC管理下的多个AP，如果相邻AP的工作信道存在重叠频段，或者某个AP的功率过大会对相邻AP造成信号干扰，此时就可以在AC上配置射频调优功能。

射频调优常见的场景：

用户新开局时，可使用射频调优功能自动选择最佳信道。
有新AP加入网络，或者网络环境变化，用户可定时调整AP的信道和功率，保证AP工作在最佳状态。

配置注意事项

WLAN举例通用配置注意事项请参考WLAN通用注意事项，更多部署和配置建议请参考无线网络部署和配置建议。
射频的配置注意事项请参考射频配置建议。
从V200R011C10版本开始，WLAN配置会自动下发，不需要再执行命令commit all提交配置。
本举例使用的安全策略为WPA2-PSK-AES，为保证实际网络的安全性，请根据实际的需求配置合适的安全策略。
隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN。直接转发模式下，管理VLAN和业务VLAN建议也不要配置为同一VLAN。
数据转发方式为直接转发时，建议在直接连接AP的设备接口上配置端口隔离，如果不配置端口隔离，可能会在VLAN内存在不必要的广播报文，或者导致不同AP间的WLAN用户二层互通的问题。
配置管理VLAN和业务VLAN：
- 隧道转发模式下，AP的业务报文会封装在CAPWAP数据隧道中进行传输，先发送给AC，然后由AC再转发到上层网络，所以只要配置AC与AP间的网络加入管理VLAN，AC与上层网络间的网络加入业务VLAN，就能正常传输业务报文和管理报文。
- 直接转发模式下，AP的业务报文不会进行CAPWAP封装，而是直接转发给上层网络，所以需要AP与上层网络间的网络加入业务VLAN，配置AC与AP间的网络加入管理VLAN，才能正常传输业务报文和管理报文。
配置射频调优时，对需进行射频调优的AP，请配置其信道模式和功率模式为自动模式。
纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。
- 业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
- 业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。
配置方法请参见：如何配置组播报文抑制，减小大量低速组播报文对无线网络造成的冲击？
适用的产品和版本请参见WLAN AP版本配套和形态速查表。

组网需求

如图1所示，在办公楼部署多个AP，AP通过接入交换机Switch_A和AC相连，用来为用户提供无线业务。

由于AP数量较多，逐一手工配置信道等射频参数将会非常繁琐，客户IT部门希望AC能够根据无线网络环境，自动为AP分配信道，提高网络部署的便捷性。

本举例中AC以V200R009C00版本为例，不同版本的关键配置差异将在文中介绍，具体内容以实际使用版本的命令参考为准。

数据规划

表1 为完成配置任务，需规划以下数据项
配置项	数据
DHCP服务器	AC作为DHCP服务器为STA和AP分配IP地址
AP的IP地址池	10.23.100.2～10.23.100.254/24
STA的IP地址池	10.23.101.2～10.23.101.254/24
AC的源接口IP地址	VLANIF100：10.23.100.1/24
AP组	名称：ap-group1 引用模板：VAP模板wlan-vap、域管理模板domain1、5G射频模板radio5g、2G射频模板radio2g
域管理模板	名称：domain1 国家码：CN
SSID模板	名称：wlan-ssid SSID名称：wlan-net
安全模板	名称：wlan-security 安全策略：WPA2+PSK+AES 密码：YsHsjx_202206
VAP模板	名称：wlan-vap 转发模式：隧道转发业务VLAN：VLAN pool 引用模板：SSID模板wlan-ssid、安全模板wlan-security
5G射频模板	名称：radio5g 引用模板：RRM模板wlan-net、空口扫描模板wlan-airscan
2G射频模板	名称：radio2g 引用模板：RRM模板wlan-net、空口扫描模板wlan-airscan
RRM模板	名称：wlan-net
空口扫描模板	名称：wlan-airscan 空口扫描信道集合：AP对应国家码支持的所有信道。空口扫描间隔时间：80000毫秒空口扫描持续时间：80毫秒

配置思路

采用如下的思路配置射频调优：

配置AP、AC和上层网络设备之间实现网络互通。
配置AC作为DHCP服务器为STA和AP分配IP地址。
配置VLAN pool，用于作为业务VLAN。
配置AP上线。
1. 创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。
2. 配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。
3. 配置AP上线的认证方式并离线导入AP，实现AP正常上线。
配置WLAN业务参数，实现STA访问WLAN网络功能。
配置射频调优功能，通过AC自动为AP分配最佳工作信道。

操作步骤

在AC上配置NAC模式为统一模式（缺省值，不需配置）。配置SwitchA和AC，使AP与AC之间能够传输CAPWAP报文。

# 配置SwitchA，将接口GE0/0/1、GE0/0/2和GE0/0/3加入VLAN100（管理VLAN）。

<span style="color:#333333"><span style="background-color:#dddddd"><HUAWEI> <strong>system-view</strong>
[HUAWEI] <strong>sysname SwitchA</strong>
[SwitchA] <strong>vlan batch 100</strong>
[SwitchA] <strong>interface gigabitethernet 0/0/1</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>port link-type trunk</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>port trunk pvid vlan 100</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>port trunk allow-pass vlan 100</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>undo port trunk allow-pass vlan 1</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>stp edged-port enable</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>port-isolate enable</strong>
[SwitchA-GigabitEthernet0/0/1] <strong>quit</strong>
[SwitchA] <strong>interface gigabitethernet 0/0/2</strong>
[SwitchA-GigabitEthernet0/0/2] <strong>port link-type trunk</strong>
[SwitchA-GigabitEthernet0/0/2] <strong>port trunk pvid vlan 100</strong>
[SwitchA-GigabitEthernet0/0/2] <strong>port trunk allow-pass vlan 100</strong>
[SwitchA-GigabitEthernet0/0/2] <strong>undo port trunk allow-pass vlan 1</strong>
[SwitchA-GigabitEthernet0/0/2] <strong>stp edged-port enable</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>port-isolate enable</strong>
[SwitchA-GigabitEthernet0/0/2] <strong>quit</strong>
[SwitchA] <strong>interface gigabitethernet 0/0/3</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>port link-type trunk</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>port trunk pvid vlan 100</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>port trunk allow-pass vlan 100</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>undo port trunk allow-pass vlan 1</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>stp edged-port enable</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>port-isolate enable</strong>
[SwitchA-GigabitEthernet0/0/3] <strong>quit</strong></span></span>

# 配置SwitchA连接AC的接口GE0/0/4加入VLAN100。

<span style="color:#333333"><span style="background-color:#dddddd">[SwitchA] <strong>interface gigabitethernet 0/0/4</strong>
[SwitchA-GigabitEthernet0/0/4] <strong>port link-type trunk</strong>
[SwitchA-GigabitEthernet0/0/4] <strong>port trunk allow-pass vlan 100</strong>
[SwitchA-GigabitEthernet0/0/4] <strong>undo port trunk allow-pass vlan 1</strong>
[SwitchA-GigabitEthernet0/0/4] <strong>quit</strong></span></span>

# 配置AC连接SwitchA的接口GE1/0/1加入VLAN100。

<span style="color:#333333"><span style="background-color:#dddddd">[HUAWEI] <strong>sysname AC</strong>
[AC] <strong>vlan batch 100 101</strong>
[AC] <strong>interface gigabitethernet 1/0/1</strong>
[AC-GigabitEthernet1/0/1] <strong>port link-type trunk</strong>
[AC-GigabitEthernet1/0/1] <strong>port trunk allow-pass vlan 100</strong>
[AC-GigabitEthernet1/0/1] <strong>undo port trunk allow-pass vlan 1</strong>
[AC-GigabitEthernet1/0/1] <strong>quit</strong></span></span>

配置AC与上层网络设备互通

根据实际组网情况在AC上行口配置业务VLAN透传，和上行网络设备互通。

# 配置AC上行接口GE1/0/2加入VLAN101（业务VLAN）。

<span style="color:#333333"><span style="background-color:#dddddd">[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1106365191183204">interface gigabitethernet 1/0/2</strong>
[AC-GigabitEthernet1/0/2] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1725850229183204">port link-type trunk</strong>
[AC-GigabitEthernet1/0/2] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1484962644183204">port trunk allow-pass vlan 101</strong>
[AC-GigabitEthernet1/0/2] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1082655005183204">undo port trunk allow-pass vlan 1</strong>
[AC-GigabitEthernet1/0/2] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b181050598183204">quit</strong></span></span>

配置AC作为DHCP服务器，为STA和AP分配IP地址

# 配置基于接口地址池的DHCP服务器，其中，VLANIF100接口为AP提供IP地址，VLANIF101为STA提供IP地址。

DNS服务器地址请根据实际需要配置。常用配置方法如下：

接口地址池场景，需要在VLANIF接口视图下执行命令dhcp server dns-list ip-address &<1-8>。
全局地址池场景，需要在IP地址池视图下执行命令dns-list ip-address &<1-8>。

<span style="color:#333333"><span style="background-color:#dddddd">[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1640778002183204">dhcp enable</strong>  //使能DHCP功能
[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b564680392183204">interface vlanif 100</strong>
[AC-Vlanif100] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1147567293183204">ip address 10.23.100.1 24</strong>
[AC-Vlanif100] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b360234151183204">dhcp select interface</strong>  //配置基于接口的地址池
[AC-Vlanif100] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1268197400183204">quit</strong>
[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b72807065183204">interface vlanif 101</strong>
[AC-Vlanif101] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1733877710183204">ip address 10.23.101.1 24</strong>
[AC-Vlanif101] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1527583255183204">dhcp select interface</strong>
[AC-Vlanif101] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1232682676183204">quit</strong></span></span>

配置AP上线

# 创建AP组，用于将相同配置的AP都加入同一AP组中。

<span style="color:#333333"><span style="background-color:#dddddd">[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1551625900183205">wlan</strong>
[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b205424864183205">ap-group name ap-group1</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1180237432183205">quit</strong></span></span>

# 创建域管理模板，在域管理模板下配置AC的国家码并在AP组下引用域管理模板。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b65306409183205">regulatory-domain-profile name domain1</strong>
[AC-wlan-regulate-domain-domain1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b232441965183205">country-code cn</strong>
[AC-wlan-regulate-domain-domain1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1184779889183205">quit</strong>
[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1627880014183205">ap-group name ap-group1</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1016458128183205">regulatory-domain-profile domain1</strong>
Warning: This configuration change will clear the channel and power configurations of radios, and may restart APs. Continue?[Y/N]:<strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_zh-cn_task_0175818418_b17491131153716">y</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1717353604183205">quit</strong>
[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b586738711183205">quit</strong></span></span>

# 配置AC的源接口。

<span style="color:#333333"><span style="background-color:#dddddd">[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1972887682183205">capwap source interface vlanif 100</strong></span></span>

# 在AC上离线导入AP，并将area_1和area_2加入AP组“ap-group1”中。根据AP的部署位置为AP配置名称，便于从名称上就能够了解AP的部署位置。例如MAC地址为00e0-fc76-e360的AP部署在1号区域，命名此AP为area_1。

ap auth-mode命令缺省情况下为MAC认证，如果之前没有修改其缺省配置，可以不用执行ap auth-mode mac-auth。

举例中使用的AP具有射频0和射频1两个射频。射频0为2.4GHz射频，射频1为5GHz射频。

<span style="color:#333333"><span style="background-color:#dddddd">[AC] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b80933515183205">wlan</strong>
[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1455889877183205">ap auth-mode mac-auth</strong>
[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1269318088183205">ap-id 0 ap-mac 00e0-fc76-e360</strong>
[AC-wlan-ap-0] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1827988630183205">ap-name area_1</strong>
[AC-wlan-ap-0] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1589153751183205">ap-group ap-group1</strong>
Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configuration s of the radio, Whether to continue? [Y/N]:<strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_zh-cn_task_0175818418_b1651706244190906">y</strong>
[AC-wlan-ap-0] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1596560139183205">quit</strong>
[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b500024461183205">ap-id 1 ap-mac 00e0-fc74-9640</strong>
[AC-wlan-ap-1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b2060087132183205">ap-name area_2</strong>
[AC-wlan-ap-1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b267795389183205">ap-group ap-group1</strong>
Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configuration s of the radio, Whether to continue? [Y/N]:<strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_zh-cn_task_0175818418_b1651706244190906_1">y</strong>
[AC-wlan-ap-1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1265398747183205">quit</strong></span></span>

# 将AP上电后，当执行命令display ap all查看到AP的“State”字段为“nor”时，表示AP正常上线。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b2143002894183205">display ap all</strong>
Total AP information:
nor  : normal          [2]
---------------------------------------------------------------------------------------
ID   MAC            Name   Group     IP             Type            State STA Uptime
---------------------------------------------------------------------------------------
0    00e0-fc76-e360 area_1 ap-group1 10.23.101.253  AP5030DN        <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1294210463183205">nor</strong>   0   5M:2S
1    00e0-fc74-9640 area_2 ap-group1 10.23.101.254  AP5030DN        <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091678_b1896868288183205">nor</strong>   0   5M:4S
---------------------------------------------------------------------------------------
Total: 2</span></span>

配置WLAN业务参数

# 创建名为“wlan-security”的安全模板，并配置安全策略。

举例中以配置WPA2+PSK+AES的安全策略为例，密码为“YsHsjx_202206”，实际配置中请根据实际情况，配置符合实际要求的安全策略。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b253915014183204">security-profile name wlan-security</strong>
[AC-wlan-sec-prof-wlan-security] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b2069371877183204">security wpa2 psk pass-phrase YsHsjx_202206 aes</strong>  //配置安全策略为WPA2+PSK+AES
[AC-wlan-sec-prof-wlan-security] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b855027190183204">quit</strong></span></span>

# 创建名为“wlan-ssid”的SSID模板，并配置SSID名称为“wlan-net”。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1876542772183204">ssid-profile name wlan-ssid</strong>
[AC-wlan-ssid-prof-wlan-ssid] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1824976221183204">ssid wlan-net</strong>  //配置SSID名称为wlan-net
[AC-wlan-ssid-prof-wlan-ssid] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b898234836183204">quit</strong></span></span>

# 创建名为“wlan-vap”的VAP模板，配置业务数据转发模式、业务VLAN，并且引用安全模板和SSID模板。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b205673884183204">vap-profile name wlan-vap</strong>
[AC-wlan-vap-prof-wlan-vap] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b830912725183204">forward-mode tunnel</strong>  //配置业务转发模式为隧道转发
[AC-wlan-vap-prof-wlan-vap] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b377219022183204">service-vlan vlan-id 101</strong>  //缺省情况下VLAN ID为1，修改VLAN ID为101
[AC-wlan-vap-prof-wlan-vap] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b267572194183204">security-profile wlan-security</strong>
[AC-wlan-vap-prof-wlan-vap] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1842115631183204">ssid-profile wlan-ssid</strong>
[AC-wlan-vap-prof-wlan-vap] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1894643085183204">quit</strong></span></span>

# 配置AP组引用VAP模板，AP上射频0和射频1都使用VAP模板“wlan-vap”的配置。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1917517408183204">ap-group name ap-group1</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1903583158183204">vap-profile wlan-vap wlan 1 radio 0</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b914030979183204">vap-profile wlan-vap wlan 1 radio 1</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b823638683183204">quit</strong></span></span>

配置射频调优功能

# 创建RRM模板“wlan-net”，在RRM模板下使能信道自动选择信道功能和发送功率自动选择信道功能。缺省情况下，信道自动选择信道功能和发送功率自动选择信道功能都已经使能。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>rrm-profile name wlan-net</strong>
[AC-wlan-rrm-prof-wlan-net] <strong>undo calibrate auto-channel-select disable</strong>
[AC-wlan-rrm-prof-wlan-net] <strong>undo calibrate auto-txpower-select disable</strong>
[AC-wlan-rrm-prof-wlan-net] <strong>quit</strong></span></span>

V200R012版本开始，信道和功率的选择模式的命令由RRM模板视图变更至AP组射频视图或AP射频视图。例如配置AP组的射频0为自动模式：

<span style="color:#333333"><span style="background-color:#ffffcc"><span style="background-color:#dddddd">[AC-wlan-view] <strong>ap-group name ap-group1</strong>
[AC-wlan-ap-group-ap-group1] <strong>radio 0</strong>
[AC-wlan-group-radio-ap-group1/0] <strong>undo calibrate auto-channel-select disable</strong>
[AC-wlan-group-radio-ap-group1/0] <strong>undo calibrate auto-txpower-select disable</strong>
[AC-wlan-group-radio-ap-group1/0] <strong>quit</strong></span></span></span>

V200R019C00版本开始，信道和功率的选择模式的命令格式变更为：

<span style="color:#333333"><span style="background-color:#ffffcc"><span style="background-color:#dddddd">[AC-wlan-view] <strong>ap-group name ap-group1</strong>
[AC-wlan-ap-group-ap-group1] <strong>radio 0</strong>
[AC-wlan-group-radio-ap-group1/0] <strong>calibrate auto-channel-select enable</strong>
[AC-wlan-group-radio-ap-group1/0] <strong>calibrate auto-txpower-select </strong><strong>enable</strong>
[AC-wlan-group-radio-ap-group1/0] <strong>quit</strong></span></span></span>

# 创建空口扫描模板“wlan-airscan”，并配置扫描信道集合、扫描间隔时间和扫描持续时间。缺省情况下，空口扫描信道集合为AP对应国家码支持的所有信道。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>air-scan-profile name wlan-airscan</strong>
[AC-wlan-air-scan-prof-wlan-airscan] <strong>scan-channel-set country-channel</strong>
[AC-wlan-air-scan-prof-wlan-airscan] <strong>scan-period 80</strong>
[AC-wlan-air-scan-prof-wlan-airscan] <strong>scan-interval 80000</strong>
[AC-wlan-air-scan-prof-wlan-airscan] <strong>quit</strong></span></span>

# 创建2G射频模板“radio2g”，并在该模板下引用RRM模板“wlan-net”和空口扫描模板“wlan-airscan”。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>radio-2g-profile name radio2g </strong>
[AC-wlan-radio-2g-prof-radio2g] <strong>rrm-profile wlan-net</strong>
[AC-wlan-radio-2g-prof-radio2g] <strong>air-scan-profile wlan-airscan</strong>
[AC-wlan-radio-2g-prof-radio2g] <strong>quit</strong></span></span>

# 创建5G射频模板“radio5g”，并在该模板下引用RRM模板“wlan-net”和空口扫描模板“wlan-airscan”。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>radio-5g-profile name radio5g </strong>
[AC-wlan-radio-5g-prof-radio5g] <strong>rrm-profile wlan-net</strong>
[AC-wlan-radio-5g-prof-radio5g] <strong>air-scan-profile wlan-airscan</strong>
[AC-wlan-radio-5g-prof-radio5g] <strong>quit</strong></span></span>

# 在名为“ap-group1”的AP组下引用5G射频模板“radio5g”和2G射频模板“radio2g”。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>ap-group name ap-group1 </strong>
[AC-wlan-ap-group-ap-group1] <strong>radio-5g-profile radio5g</strong> //V200R010C00版本开始，还需指定射频ID，<strong>radio-5g-profile radio5g radio 1</strong>
[AC-wlan-ap-group-ap-group1] <strong>radio-2g-profile radio2g</strong> //V200R010C00版本开始，还需指定射频ID，<strong>radio-2g-profile radio2g radio 0</strong>
[AC-wlan-ap-group-ap-group1] <strong>quit</strong></span></span>

# 配置射频调优的模式为定时模式，调优时间定在凌晨3点。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>calibrate enable schedule time 03:00:00</strong></span></span>

提交配置

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1328622543183204">commit all</strong>
Warning: Committing configuration may cause service interruption, continue?[Y/N]:<strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091646_b1458354831183204">y</strong></span></span>

验证配置结果

# STA搜索到名为“wlan-net”的无线网络，输入密码“YsHsjx_202206”并正常关联后，在AC上执行命令display station ssid wlan-net，可以查看到用户已经接入到无线网络“wlan-net”中。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>display station ssid wlan-net</strong>
Rf/WLAN: Radio ID/WLAN ID
Rx/Tx: link receive rate/link transmit rate(Mbps)
----------------------------------------------------------------------------------------
STA MAC          AP ID Ap name  Rf/WLAN  Band  Type  Rx/Tx      RSSI  VLAN  IP address
----------------------------------------------------------------------------------------
00e0-fc00-0001   0     area_1   0/1      2.4G  11n   65/38      -29   101   10.23.101.253
00e0-fc00-0002   1     area_2   0/1      2.4G  11n   78/43      -33   101   10.23.101.254
----------------------------------------------------------------------------------------
Total: 2 2.4G: 2 5G: 0</span></span>

# 在AC上执行display radio all命令，查看射频调优效果。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>display radio all</strong>
CH/BW:Channel/Bandwidth
CE:Current EIRP (dBm)
ME:Max EIRP (dBm)
CU:Channel utilization
ST:Status
----------------------------------------------------------------------
AP ID Name    RfID  Band  Type    ST      CH/BW    CE/ME   STA      CU
----------------------------------------------------------------------
1     area_2  0     2.4G  bgn     on      1/20M    28/28   1        10%
1     area_2  1     5G    an      on      149/20M  29/29   0        15%
0     area_1  0     2.4G  bgn     on      6/20M    28/28   1        15%
0     area_1  1     5G    an      on      153/20M  29/29   0        49%
----------------------------------------------------------------------
Total:4</span></span>

# 待执行手动调优半小时后，调优结束。以下配置步骤在配置文件中不体现。此时用户可以选以下两种方案：

（推荐）将射频调优模式改为定时调优，并将调优时间定为用户业务空闲时段（如当地时间凌晨00:00-06:00时段）。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>calibrate enable schedule time 03:00:00</strong>
[AC-wlan-view] <strong>commit all</strong>
Warning: Committing configuration may cause service interruption, continue?[Y/N]:<strong>y</strong></span></span>

手动固定信道：将RRM模板下的信道自动选择信道功能和发送功率自动选择信道功能关闭。等待有新AP加入，用户可再次手动触发射频调优。

<span style="color:#333333"><span style="background-color:#dddddd">[AC-wlan-view] <strong>rrm-profile name wlan-net</strong>
[AC-wlan-rrm-prof-wlan-net] <strong>calibrate auto-channel-select disable</strong>
[AC-wlan-rrm-prof-wlan-net] <strong>calibrate auto-txpower-select disable</strong>
[AC-wlan-rrm-prof-wlan-net] <strong>quit</strong>
[AC-wlan-view] <strong>calibrate enable manual</strong>
[AC-wlan-view] <strong>calibrate manual startup</strong>
[AC-wlan-view] <strong>commit all</strong>
Warning: Committing configuration may cause service interruption, continue?[Y/N]:<strong>y</strong></span></span>

V200R012版本开始，信道和功率的选择模式的命令由RRM模板视图变更至AP组射频视图或AP射频视图。例如配置AP组的射频0为固定模式：

<span style="color:#333333"><span style="background-color:#ffffcc"><span style="background-color:#dddddd">[AC-wlan-view] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091654_b13556133182018">ap-group name ap-group1</strong>
[AC-wlan-ap-group-ap-group1] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091654_b2055683142011">radio 0</strong>
[AC-wlan-group-radio-ap-group1/0] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091654_b6229125011219">calibrate auto-channel-select disable</strong>
[AC-wlan-group-radio-ap-group1/0] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091654_b2067315172216">calibrate auto-txpower-select disable</strong>
[AC-wlan-group-radio-ap-group1/0] <strong id="ZH-CN_TASK_0177091670__zh-cn_task_0177091654_b955873182019">quit</strong></span></span></span>

配置文件

接入交换机的配置文件

<span style="color:#333333"><span style="background-color:#dddddd">#
sysname SwitchA
#
vlan batch 100
#
interface gigabitethernet0/0/1
 port link-type trunk
 port trunk pvid vlan 100
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 100
 stp edged-port enable
 port-isolate enable group 1
#
interface gigabitethernet0/0/2
 port link-type trunk
 port trunk pvid vlan 100
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 100
 stp edged-port enable
 port-isolate enable group 1
#
interface gigabitethernet0/0/3
 port link-type trunk
 port trunk pvid vlan 100
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 100
 stp edged-port enable
 port-isolate enable group 1
#
interface gigabitethernet0/0/4
 port link-type trunk
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 100
#
return</span></span>

AC的配置文件

<span style="color:#333333"><span style="background-color:#dddddd">#
sysname AC
#
vlan batch 100 to 101
#
dhcp enable
#
interface Vlanif100
 ip address 10.23.100.1 255.255.255.0
 dhcp select interface
#
interface Vlanif101
 ip address 10.23.101.1 255.255.255.0
 dhcp select interface
#
interface GigabitEthernet1/0/1
 port link-type trunk
 port trunk allow-pass vlan 100
 undo port trunk allow-pass vlan 1
#
interface GigabitEthernet1/0/2
 port link-type trunk
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 101
#
capwap source interface vlanif100
#
wlan
 calibrate enable schedule time 03:00:00
 security-profile name wlan-security
  security wpa2 psk pass-phrase %^%#m"tz0f>~7.[`^6RWdzwCy16hJj/Mc!,}s`X*B]}A%^%# aes
 ssid-profile name wlan-ssid
  ssid wlan-net
 vap-profile name wlan-vap
  forward-mode tunnel
  service-vlan vlan-id 101
  ssid-profile wlan-ssid
  security-profile wlan-security
 regulatory-domain-profile name domain1
 air-scan-profile name wlan-airscan
  scan-period 80
  scan-interval 80000
 rrm-profile name wlan-net
 radio-2g-profile name radio2g
  rrm-profile wlan-net
  air-scan-profile wlan-airscan
 radio-5g-profile name radio5g
  rrm-profile wlan-net
  air-scan-profile wlan-airscan
 ap-group name ap-group1
  regulatory-domain-profile domain1
  radio 0
   radio-2g-profile radio2g
   radio-5g-profile radio5g
   vap-profile wlan-vap wlan 1
  radio 1
   radio-5g-profile radio5g
   vap-profile wlan-vap wlan 1
 ap-id 0 type-id 35 ap-mac 00e0-fc76-e360 ap-sn 210235554710CB000042
  ap-name area_1
  ap-group ap-group1
 ap-id 1 type-id 35 ap-mac 00e0-fc74-9640 ap-sn 210235554710CB000078
  ap-name area_2
  ap-group ap-group1
#
return</span></span>
