Fluent VOF气体上浮问题

本案例利用Fluent中的VOF模型，对气体上浮问题进行了仿真计算。

该案例为多个通气孔注入气体问题，几何模型与仿真计算过程比较简单，但通过该案例可延伸到鱼缸增氧等较为复杂的仿真问题。

1 前处理设置

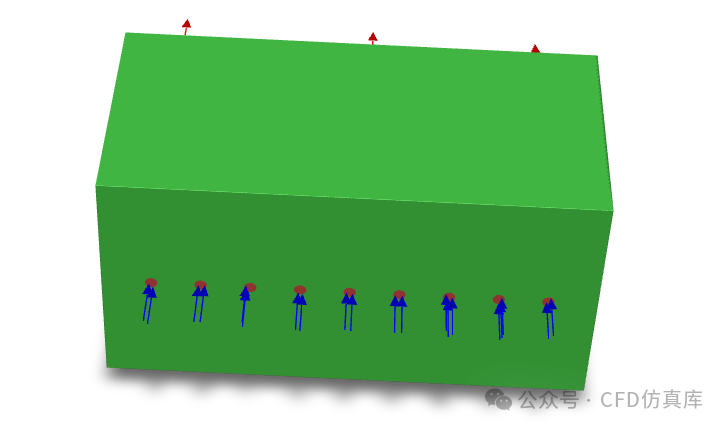

采用scdm建立如下图所示的仿真计算几何模型。

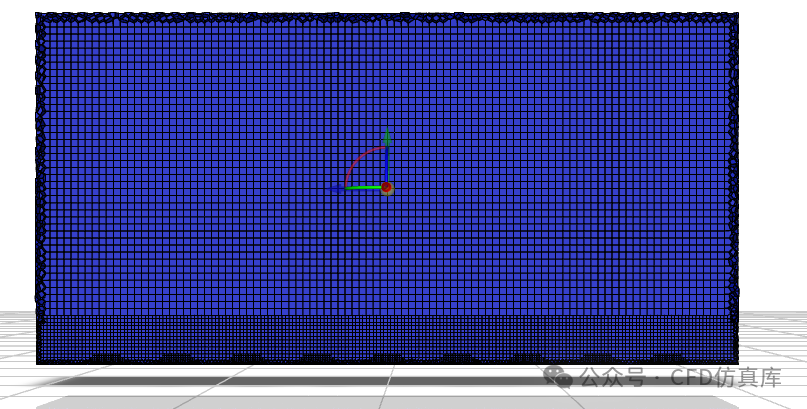

采用了Fluent meshing进行前处理，采用多面体+核心六面体的方法对体网格进行划分，入口区域对网格进行了加密。

2 计算设置

2.1 导入网格

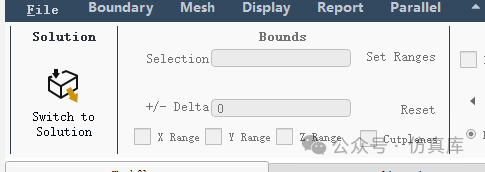

通过Switch to Solution导入网格进行求解计算。

2.2 General设置

选择瞬态计算，并设置重力加速度

2.3 材料定义

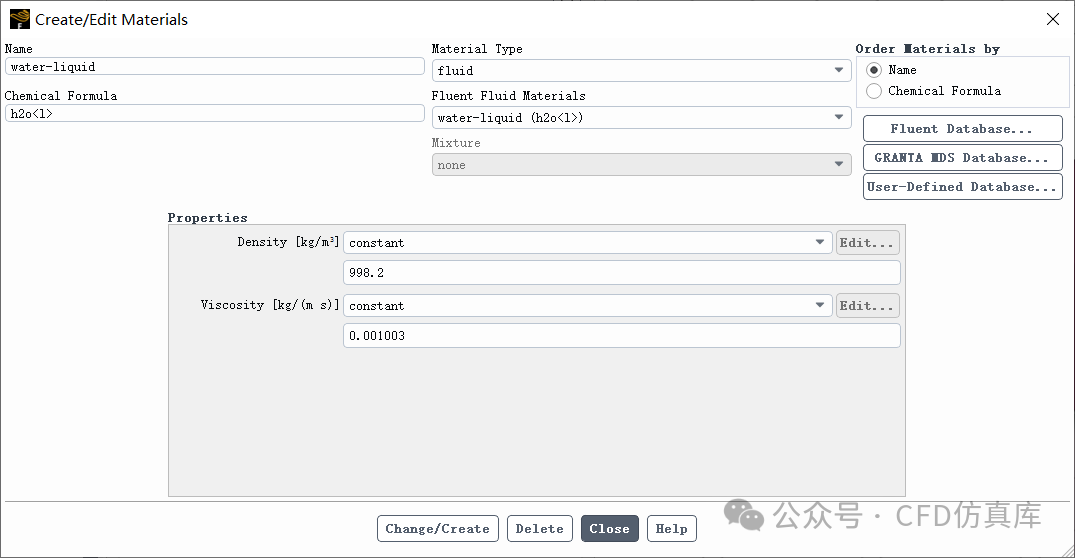

此处添加材料为water作为海水。

2.4 模型设置

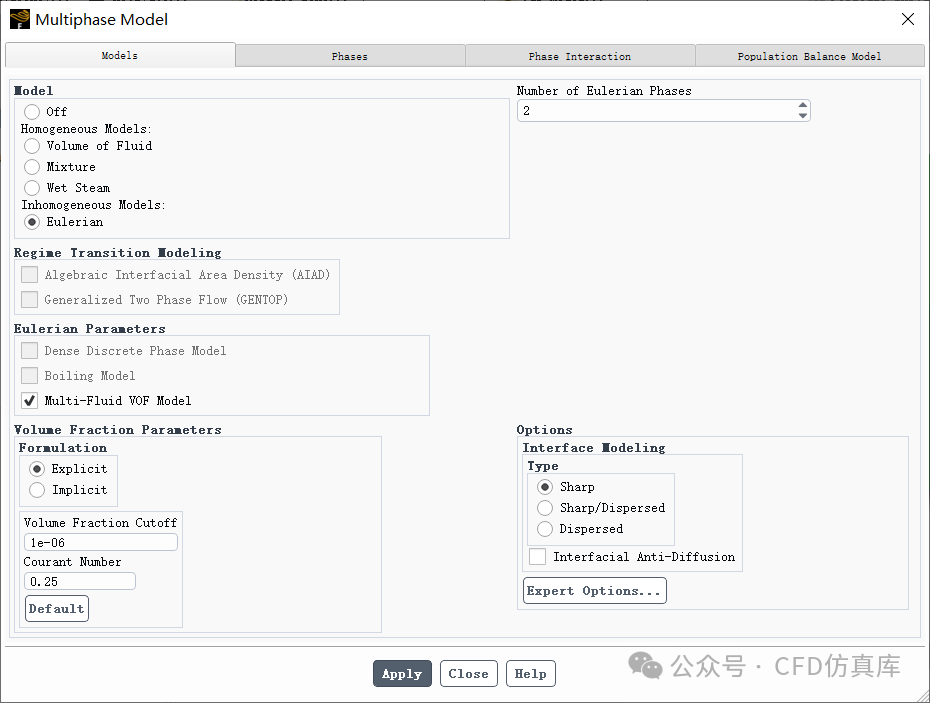

采用k-w SST 湍流模型，并开启欧拉模型。

2.5 边界条件

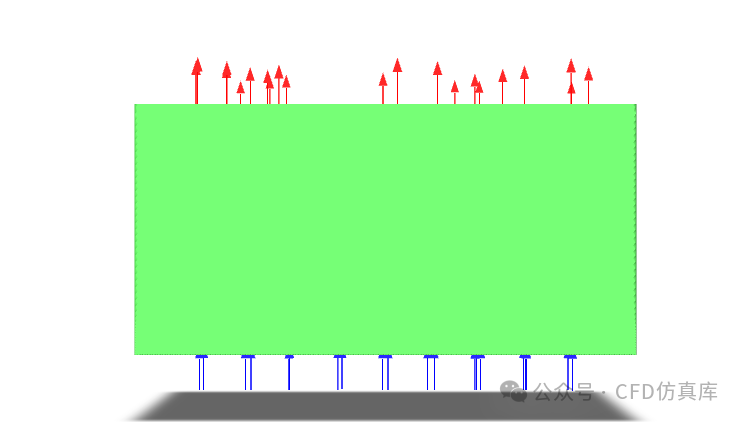

简单模拟气体上浮的问题，下端多个圆孔端被定义为速度进口，上端定义为压力出口，其他部分皆为壁面。

首先设置速度进口的相关参数。

然后将出口设置为压力出口。

2.6 初始化设置

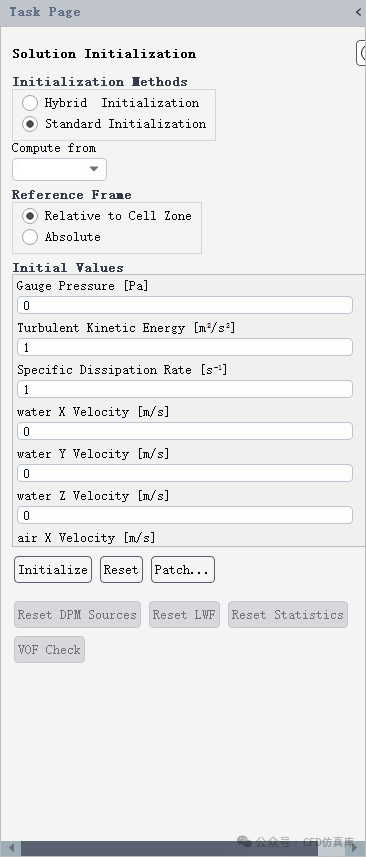

进行初始化设置，选择初始化的方法。

3 后处理设置

通过mesh与contours添加后处理云图。

4 造波结果

导入气体上浮过程的动画。

来源：CFD仿真库
