光伏MPPT原理及MATLAB建模

光伏MPPT原理及MATLAB建模

一、光伏MPPT原理

光伏发电技术利用太阳能将光能直接转化为电能，其中光伏电池是光伏发电的核心装置。光伏电池通过接收光照能量，产生电场并将太阳能转化为直流电能。然而，在光照强度和温度变化的情况下，光伏电池的输出电压和电流也会发生相应变化。为了最大化光伏发电系统的输出功率，就需要引入最大功率点跟踪（MPPT）技术。



MPPT技术是一种实时监测并使光伏发电系统输出功率达到最大的控制方法。它相当于光伏组件的大脑，能够实时侦测光伏组件的发电电压，并追踪最高电压电流值，使光伏电站能在不同的日照和温度环境下跟踪最大功率点，从而系统输出最大功率。



常用的MPPT算法有扰动观察法（P&O）、电导增量法和开路电压比率法等。其中，电导增量法是一种基于光伏电池电流和电压特性的MPPT方法，该方法利用光伏电池的I-V曲线斜率来调整电压，使得光伏电池的输出功率达到最大。

二、MATLAB中建模

利用MATLAB中的Simulink工具，可以方便地进行光伏并网最大功率跟踪的仿真。以下是建模的基本步骤：

  1. 建立光伏发电系统模型：

      • 包括光伏电池、MPPT控制器、逆变器等组件。

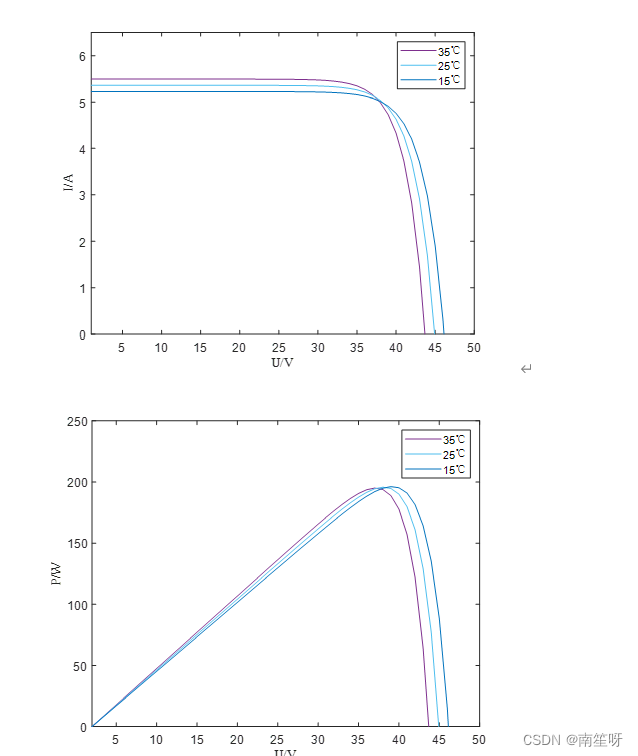

  2. 设计光伏电池的I-V特性曲线和PV-VI特性曲线的仿真模型：

      • PV-VI曲线是光伏电池在不同光照和温度条件下的输出特性曲线。通过对光伏电池的输出电压和电流进行测量，可以得到不同光照和温度条件下的PV-VI曲线。PV-VI曲线对于分析光伏电池的性能和优化光伏发电系统具有重要意义。

  3. 实现MPPT算法：

      • 在Simulink中，可以通过MATLAB Function模块和Simulink库中的标准模块来实现MPPT算法。例如，使用电导增量法时，可以通过增量法计算得到设定电流电压对应的电导值，然后将电导值与当前电导值进行比较，调整电压以使得电导值达到最大。

  4. 调整MPPT控制器参数：

      • 通过调整MPPT控制器的参数，如步长、扰动频率等，来优化MPPT的效果。

  5. 仿真与结果分析：

      • 运行仿真模型，观察光伏电池的输出功率、电压和电流等参数的变化情况。通过对比不同参数下的仿真结果，可以评估MPPT算法的性能和效果。

三、示例代码与模型

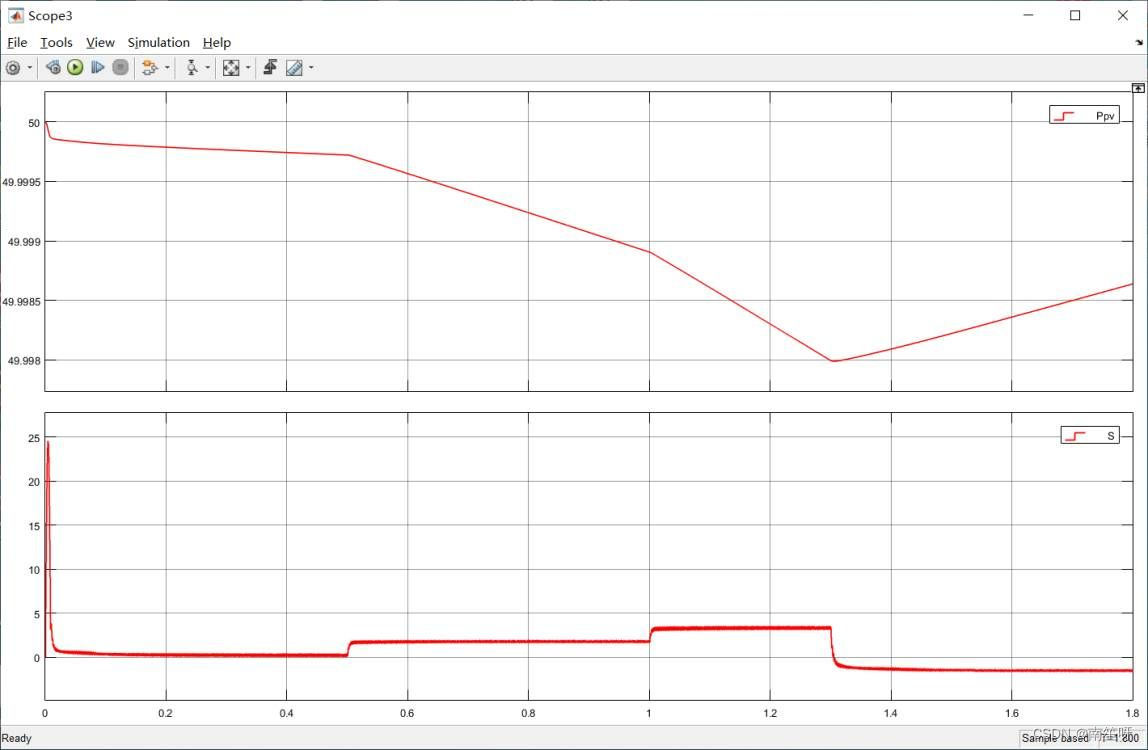

 上图为一个matlab仿真及波形，还可以设计下列仿真:
变步长扰动观察法光伏发电仿真
变步长电导增量法光伏发电仿真
风光储能发电仿真
风光互补发电仿真
光伏混合储能仿真
分布式光伏发电仿真
光伏直流微电网仿真
光伏粒子群mppt仿真
双馈风机并网逆变仿真
光伏发电并网逆变仿真
光伏mppt最大功率点跟踪
光伏发电孤岛仿真等等
