实训三：交换机恢复出厂设置以及基本配置

一、实验目的

    1、了解交换机的文件管理。

    2、了解什么时候需要将交换机恢复成出厂设置。

    3、了解交换机恢复出厂设置的方法。

    4、了解交换机的一些基本配置命令。

二、应用环境

    1、实际环境下举例如下：

        教学楼的交换机坏了，网络管理员把实验楼的一台交换机拿过去先用着。这台交换机的配置是按照实验楼的环境配置的，我需要改成教学楼的环境，一条条修改比较麻烦，也不能保证正确，不如清空交换机的所有配置，恢复到刚刚出厂的状态。

        比如你正在配置一台交换机，，做了很多功能的配置，完成之后发现它不能正常工作。问题出在哪里了？你检查了很多遍都没有发现错误，排错的难度远远大于重新配置，不如清空交换机的所有配置，恢复到出厂状态重新配置。

三、实验设备

    1、神州数码DCN-CS6200  交换机  1  台

    2、PC  机  1  台

    3、Console  线  1  根

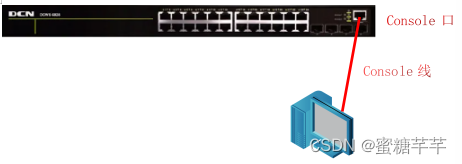

四、实验拓扑

 五、实验要求

    1、先给交换机设置enable密码，确定enable密码设置成功。

    2、对交换机做恢复出厂设置，重新启动后发现enable密码消失，表示恢复成功。

    3、了解  show  flash 、clock  set 、hostname 、language 命令及显示内容。

六、实验步骤

    第一步：为交换机设置enable密码。

    CS6200-28X-EI>enable
    CS6200-28X-EI#config
    CS6200-28X-EI(config)#enable password admin

    验证方法有两种：1、exit退出到一般用户模式，然后重新进入交换机。2、用show running-config命令查看是否配置成功。

    第二步：清空交换机的配置。
    CS6200-28X-EI#set default       清空当前配置
    Are you sure? [Y/N] = y              确定
    CS6200-28X-EI#write                 保存当前配置

    Sep 14 02:51:53:000 2022 CS6200-28X-EIMODULE_CONFIG_SHELL/3/:Switch configuration has been set default!

    NULL(factory config) will be used as the startup-config file at the next time!
    CS6200-28X-EI#reload               重启交换机
    Process with reboot? [Y/N] y       确定

    第三步：了解 show  flash 命令

    CS6200-28X-EI(config)#show flash 。

    -rw-        16.5M           nos.img              配置文件
    -rw-        2.5K            startup.cfg
    -rw-        47              vsf.cfg                   厂家信息

    Drive : flash:
    Size:29.5M  Used:17.6M  Available:11.9M  Use:60%

    第四步：设置交换机的系统日期和时钟。

    CS6200-28X-EI#clock set ?                                    查询后面命令的格式
      HH:MM:SS  Hour:Minute:Second

    CS6200-28X-EI#clock set 11:25:25 ?                     输入时间继续查询后面的格式
      YYYY.MM.DD  Year.Month.Day(Valid time is between 2001.1.1 and 2037.12.31)<cr>

    CS6200-28X-EI#clock set 11:25:25 2022.9.14        输入日期即可
    Current time is Wed Sep 14 11:25:25 2022 [UTC]

    验证命令：输入show  clock  就可以查询你配置的时间日期了。

    第五步：设置“？”所显示信息的语言类型。

    CS6200-28X-EI(config)#language chinese          选择语言为中文
    CS6200-28X-EI(config)#language ?
      chinese  设置语言为中文
      english  设置语言为英语

    （如果设置好以后还是没显示中文就去设置找到外观有个字符编码选择“简体中文”就可以了）

七、配置命令详解

    命令：clock set <HH:MM:SS> <YYYY/MM/DD>

    功能：设置系统日期和时钟。

    参数：<HH:MM:SS>为当前时钟，HH 取值范围为 0~23，MM 和 SS 取值范围为 0~59；<YYYY/MM/DD >为当前年、月和日，YYYY 取值范围为 2000~2100，MM 取值范围为 1~12，DD 取值范围为 1~31。

    命令模式：特权用户配置模式

    缺省情况：系统启动时缺省为 Sun Jan 01 00:01:51 2006

    使用指南：交换机在断电后不能继续计时，而且设置的时间在交换机重启或者断点情况下再重新启动会恢复出厂的时间。



    命令：hostname <hostname>

    功能：设置交换机命令行界面的提示符。

    参数：<hostname>为提示符的字符串。

    命令模式：全局配置模式

    缺省情况：系统缺省提示符为” DCS-3950-28C”

    使用指南：通过本命令用户可以根据实际情况设置交换机命令行的提示符。



    命令：language {chinese|english}

    功能：设置显示的帮助信息的语言类型。

    参数：chinese 为中文显示；english 为英文显示。



    命令模式：特权用户配置模式

    缺省情况：系统缺省英文显示。

    使用指南：DCS-3950-28C 提供了两种语言的帮助信息，用户可根据自己的喜好选择语言

    类型。系统若重启后，帮助显示信息恢复为英文显示。

    命令：reload

    功能：热启动交换机。

    命令模式：特权用户配置模式

    使用指南：用户可以通过本命令，在不关闭电源的情况下，重新启动交换机。

    命令：set default

    功能：恢复交换机的出厂设置。

    命令模式：特权用户配置模式

    使用指南：恢复交换机的出厂设置，即用户对交换机做的所有配置都消失，用户重新启动交换机后，出现的提示与交换机首次上电一样。

    注意：配置本命令后，必须执行 write 命令，进行配置保留后重启交换机即可使交换机恢复到出厂设置。



    命令：show flash

功能：显示保存在 flash 中的文件及大小。

命令模式：特权用户配置模式
