实训二十一：RIP2被动接口

最新推荐文章于 2024-04-16 00:37:04 发布

原创

最新推荐文章于 2024-04-16 00:37:04 发布 · 2.5k 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#网络 #linux #运维

一、实验目的

掌握 RIP 被动接口的意义

理解 RIP 被动接口的配置

二、应用环境

路由器连接终端的不需要进行 RIP 协议广播，所以该接口需要设置为被动接口。

三、实验设备

DCR-2655 两台

网线（交叉线）三条

四、实验拓扑

在这里插入图片描述

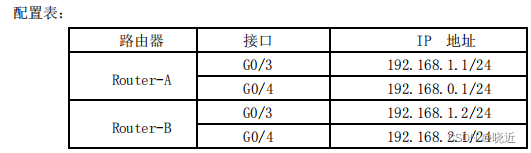

五、实验要求

在这里插入图片描述

六、实验步骤

第一步：按照上表，配置路由器的所有接口地址并测试连通性

Router_config#hostname Router-A
Router-A_config#interface g0/3
Router-A_config_g0/3#ip address 192.168.1.1 255.255.255.0
Router-A_config_g0/3#exit
Router-A_config#interface g0/4
Router-A_config_g0/4#ip address 192.168.0.1 255.255.255.0
Router-A_config_g0/4#exit
Router-B 配置 略

第二步：按照要求配置路由器 A

Router-A_config#router rip
Router-A_config_rip#network 192.168.1.0
Router-A_config_rip#network 192.168.0.0
Router-A_config_rip#version 2 ！配置为版本 2
Router-A_config_rip#

第三步：按照要求配置路由器 B

Router-B_config#router rip
Router-B_config_rip#network 192.168.1.0
Router-B_config_rip#network 192.168.2.0
Router-B_config_rip#version 2 ！配置为版本 2
Router-B_config_rip#exit

第四步：查看路由表

Router-A#show ip route
Codes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connected
 D - BEIGRP, DEX - external BEIGRP, O - OSPF, OIA - OSPF inter area
 ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2
 OE1 - OSPF external type 1, OE2 - OSPF external type 2
 DHCP - DHCP type, L1 - IS-IS level-1
