正弦波－三角波－方波函数发生器的课程设计

这种实现波形转换的课设应该算是比较简单的，本篇文章包括原理电路图和课程报告文档！！！

1、目的、任务与要求

1 ．设计、组装、调试正弦波、方波、三角波发生器。

2 ．输出波形：正弦波、方波、三角波；

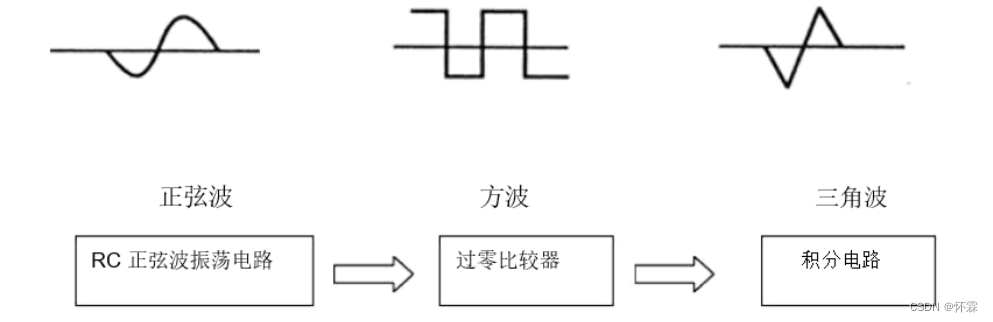

2、方案原理

3、原理解析

原理图电路可以分为三部分。

第一部分为 RC 桥式正弦振荡电路，其功能是利用 RC振荡产生特定频率的正弦波；

第二部分为过零电压比较器电路，其功能为将正弦波转成方波；

第三部分为积分电路，其功能为利用积分电路将方波转成三角波；在积分电路以前设置一个电压跟 从器，起到隔绝作用，使过零电压比较器电路与积分电路不相互影响。

确立电路元器件参数：稳压管的作用是限制和确立方波的幅度，所以方波正负半周的对称性

与稳压管性能有关。

所以采纳稳压管时，要选择性能好一些的两个管性能对称的稳压管，最好采

纳双向稳压管； R3 是稳压管的限流电阻，阻值依据稳压管的电路确立。

需要原理图文件的友友可以在评论区把你们的邮箱发一下，我发给你们——
