双向DC-DC变换器(仅个人学习）

本设计以Buck拓扑为双向DC-DC变换器主拓扑，以STM32单片机为主控制器和PWM信号发生器，根据电压和电流实时采样进行PI调节，改变开关管的占空比，实现恒流充电和稳压放电。电池充电时，充电电流范围为1~2A，步进值0.05A，通过按键对输出电流进行设定和步进调整

1 方案论证

1.1 DC-DC主回路拓扑

方案一 使用BUCK同步整流降压电路：拓扑结构如图1-1所示，通过开关管的导通和断开来控制电压。当充电时，电路为BUCK同步整流降压电路；放电时，电路转换为BOOST同步整流升压电路。这种电路拓扑简单，控制原理清晰，输出效率高，可以输出较大电流，静态电流小，但开关噪音和输出脉冲较大，成本较高。

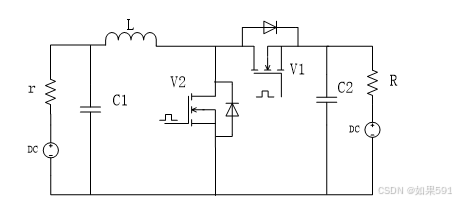

图1-1  BUCK电路拓扑结构

方案二：采用反激式变换器，反激式变换器适用于小功率输出，输入电压大范围波动时，仍可有较稳定的输出，并且可以实现带隔离的DC/DC变换，但是反激式变换器设计比较复杂，且整体效率较低。

综合以上两种方案，考虑到效率的原因，选择方案一。

1.2 控制方法及实现方案

方案一 利用PWM专用芯片产生PWM控制信号。此法较易实现，工作较稳定，但不易实现输出电流的设定和调整。

方案二 利用单片机输出PWM控制信号。让单片机根据电压或电流反馈对PWM信号做出相应调整以实现稳定输出。这种方案实现起来较为灵活，可以通过调试针对本身系统做出配套的优化。但是系统调试比较复杂。
