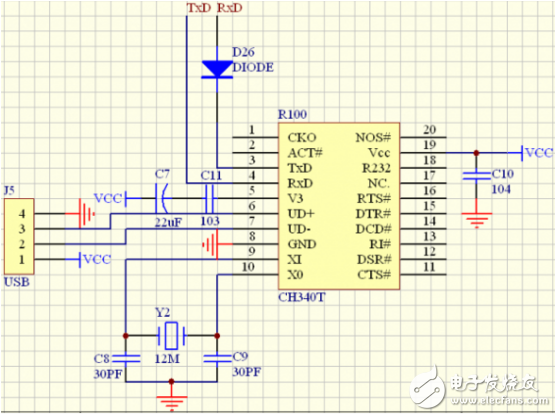

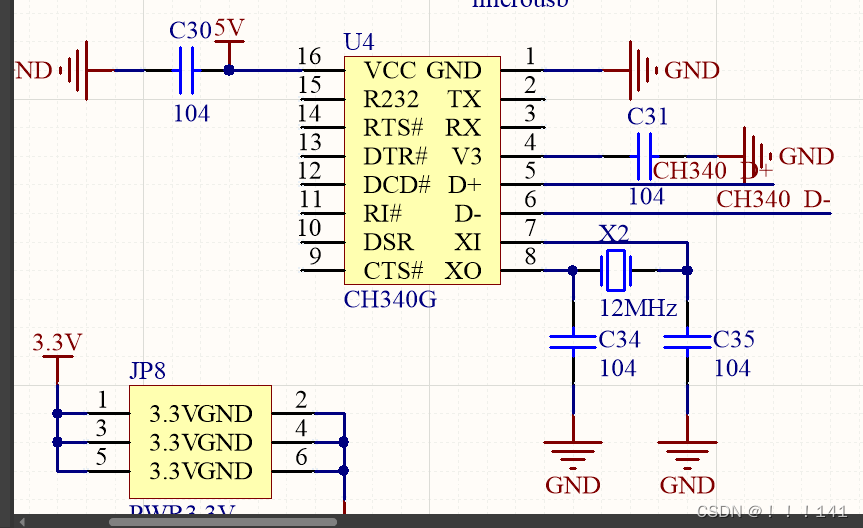

CH340g的使用说明

正电源VCC

输入端，需要外接 0.1uF 电源退耦电容

公共GND接地端，直接连到 USB 总线的地线

RS232是一个辅助功能引脚，如果R232引脚为高电平启用辅助RS232功能，那么RXD引脚内部自动插入一个反相器

DTR，MODEM 联络输出信号，数据终端就绪，低(高)有效

DCD，MODEM 联络输入信号，载波检测，低(高)有效

RI，MODEM 联络输入信号，振铃指示，低(高)有效

DSR，MODEM 联络输入信号，数据装置就绪，低(高)有效

CTS，MODEM 联络输入信号，清除发送，低(高)有效

XO，晶体振荡的输出端， 需外接 12MHz 晶体及振荡电容，然后接地,震荡电容一般为几十pf

XI，晶体震荡的输入端

D+&D-，直接连到 USB 总线的 D-&D+数据线

V3，取决于VCC连接的是5V还是3.3V,VCC引脚输入外部5V电源，并且V3引脚应该外接容量为4700pF或者0.01uF的电源退耦电容,当使用3.3V工作电压时，CH340芯片的V3引脚应该与VCC引脚相连接，同时输入外部的3.3V电源

TXD,串行数据输出

RXD,串行数据输入
