一、认识开发板上的键盘

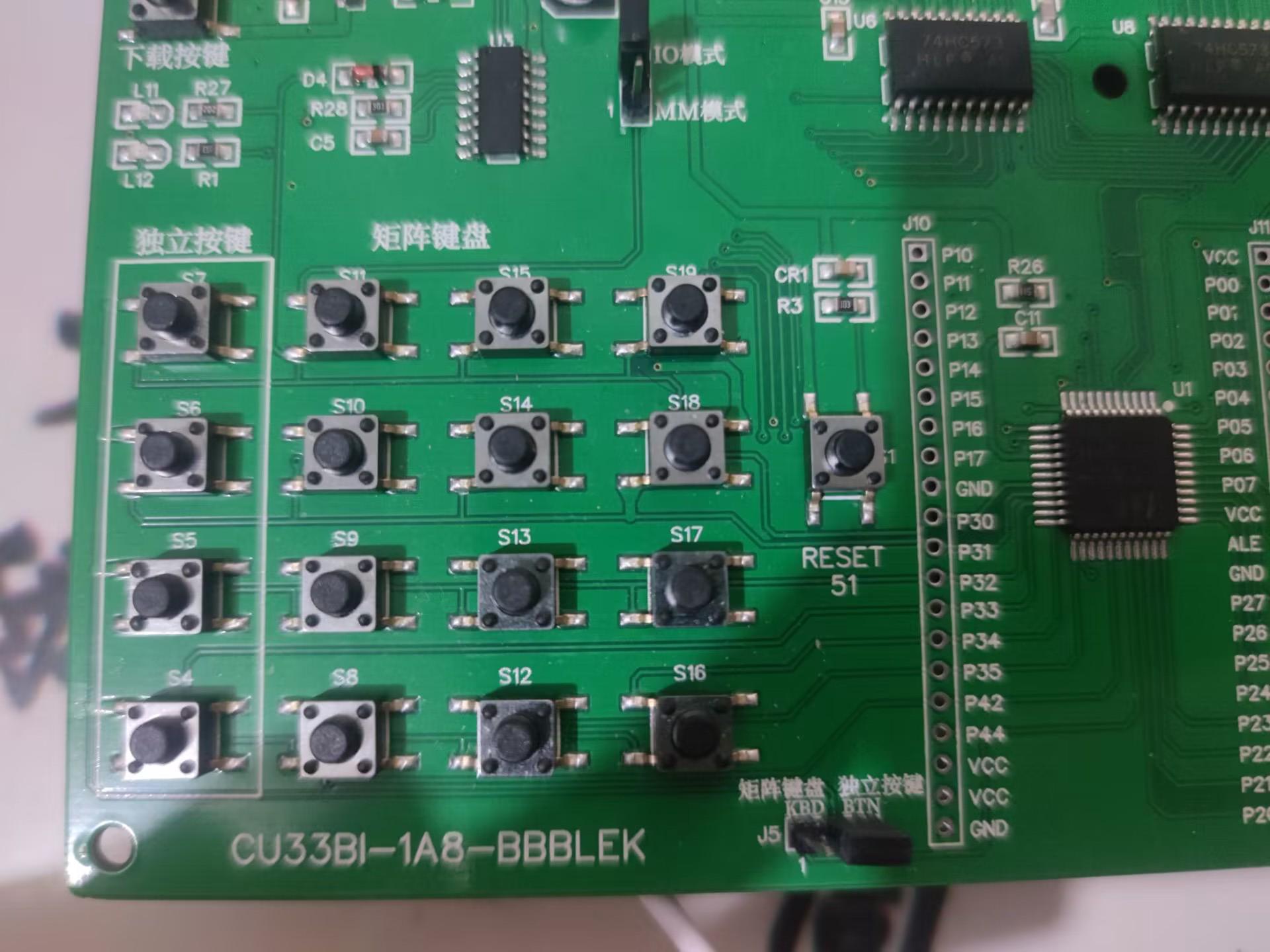

开发板上的键盘主要分为独立键盘和矩阵键盘两种，通过J5跳线帽切换这两种键盘。开发板上面分别标有KBD和BTN，其中KBD就是key board，键盘的意思（矩阵键盘），BTN表示button，独立按键，知道了这个我们就能很好的记忆。下面为开发板的实物图：

1.独立键盘

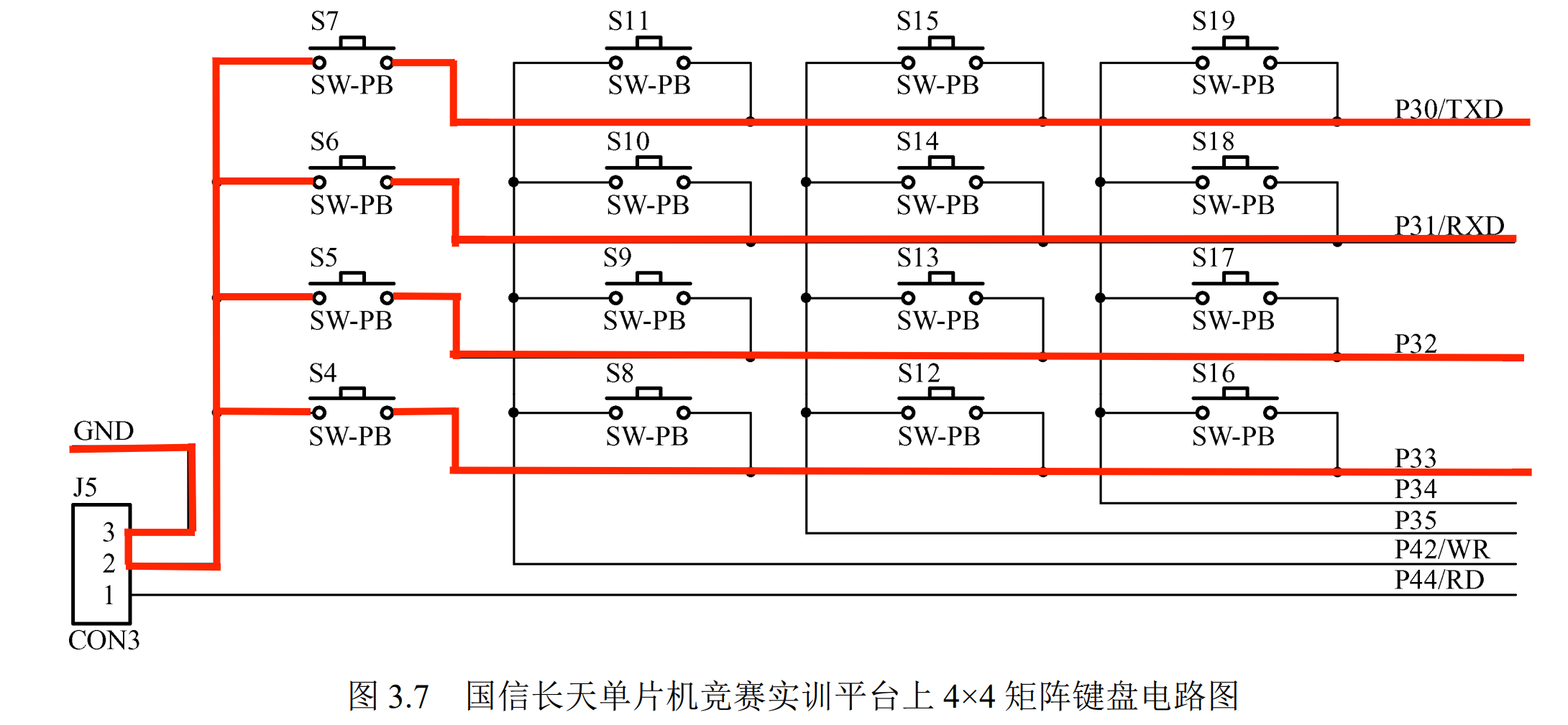

当J5跳线帽接2，3的时候为独立键盘，接1，2的时候为矩阵键盘。下图为独立键盘的示意图：

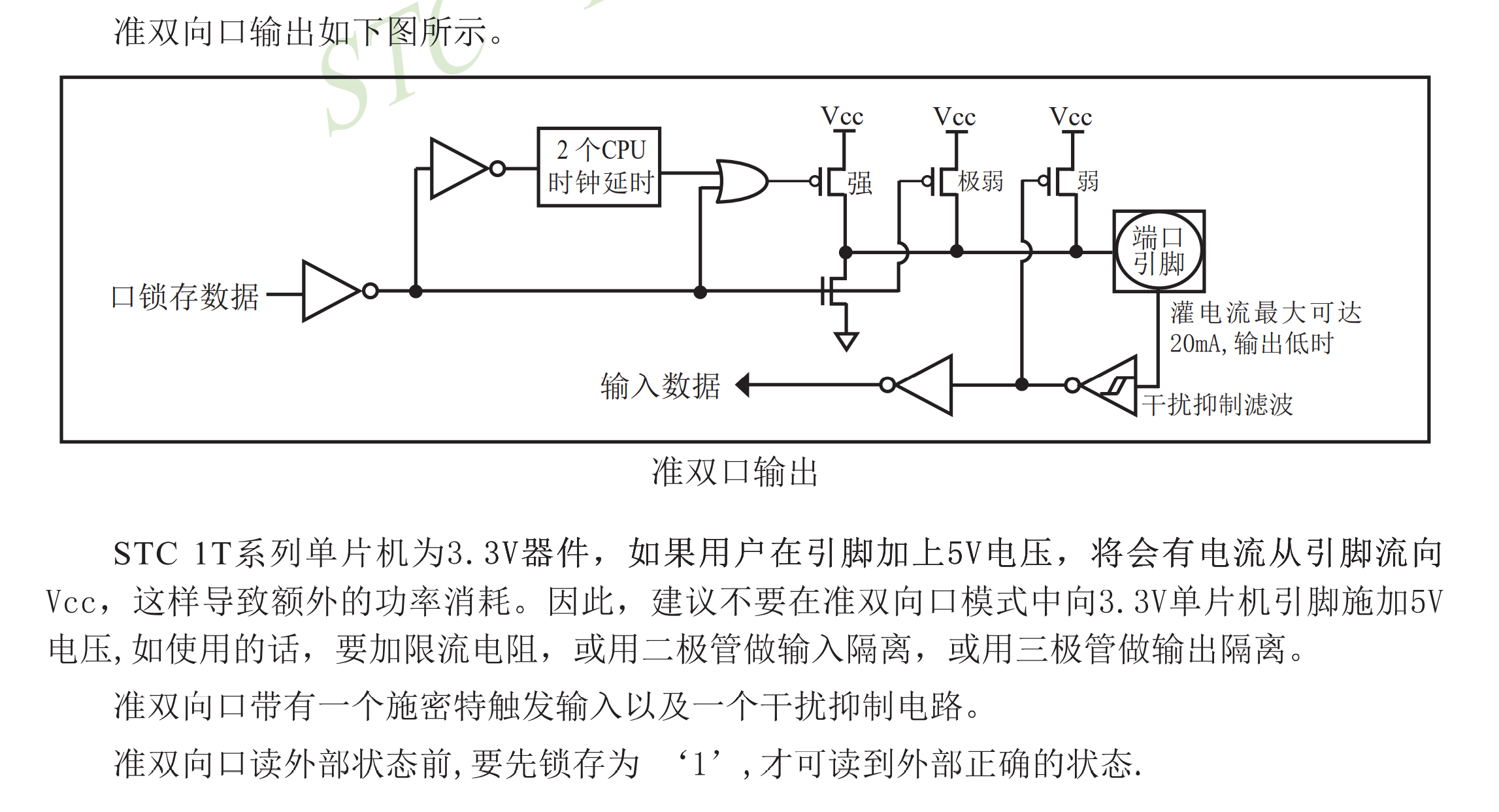

此处的S4,S5,S6,S7四个按键组成了独立键盘，当我们按下S4时，P33与GND接通，此时单片机的P33口读取到的电压为0，那么其它三个端口的电压为多少呢？我们看下面的图片：

我们现在使用的STC15F2K60S2系列的P3口默认都为准双向口，通过上面的图片可以看到，如果端口引脚没有输入的时候，其输入数据会被上拉电阻强行置为高电平。再看最后一句，准双向口读取外部状态前，要先锁存为"1"才可读到外部正确的状态，我们使用的15系列单片机在上电的时候就会把引脚置为高电平，已经默认锁存为1，可以直接读取外部状态。

2.矩阵键盘

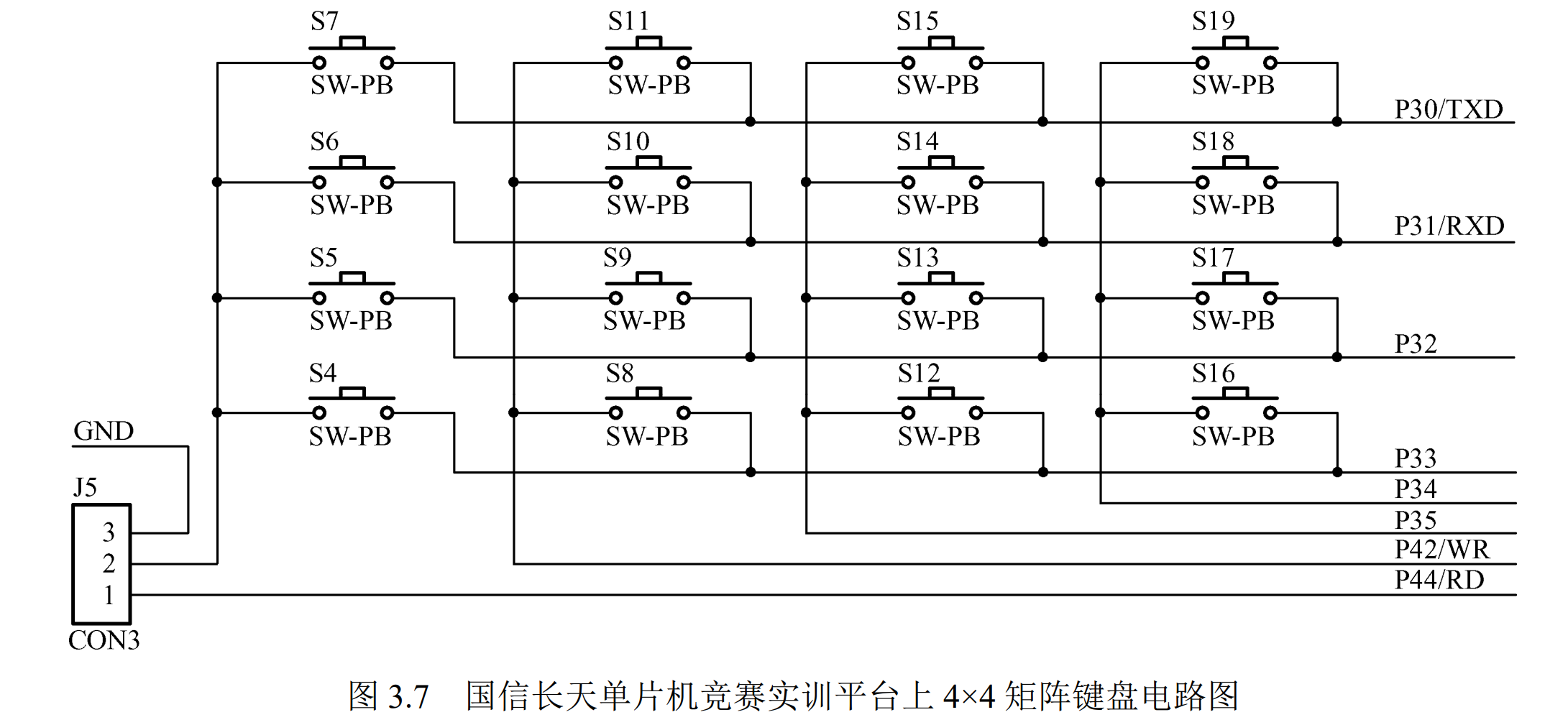

当J5跳线帽接1，2的时候，此部分就会由独立键盘变为矩阵键盘。

对于按键状态的识别，我们常用的方法有两种：线翻转法和行扫描法。

下面是官方书籍中的介绍(采用行扫描法)
矩阵式结构的键盘显然比直接法要复杂一些，识别也要复杂一些，列线通过电阻接正电源，并将行线所接的单片机的 I/O 口作为输出端，而列线所接的 I/O 口则作为输入端。这样，当按键没有按下时，所有的输入端都是高电平，代表无键按下。行线输出是低电平，一旦有键按下，则输入线就会被拉低，这样，通过读入输入线的状态就可得知是否有键按下了。矩阵键盘中按键的识别有行扫描和线翻转两种方法，其中行扫描法是一种最常用的按键识别方法，过程如下：
（1）逐行输出 0，检查列线是否非全高；
（2）如果某行输出 0 时，查到列线非全高，则该行有按键按下；
（3）根据输出 0 的行线和读入 0 的列线，即可判断按下按键的位置。

行扫描法的工作原理

P30，P31，P32，P33作为单片机输入引脚，P34，P35，P42，P44作为单片机的输出引脚。当开始工作时，我们把单片机四个输出引脚分别置0，然后在输入引脚处读取数值从而判断到底是哪个按键被按下。

举个栗子：我们假设S9按键被按下。首先，我们将单片机的P44引脚置0，由于S4~S7未有按键按下，因此单片机由于上拉电阻的作用，在输入端读取的数值都为1。然后我们把P44重新置为1，把P42置为0，由于S9被按下，此线路导通，因此P32引脚被置为0，其它为1，由此我们可以得知S9按键被按下了，往后以此类推。

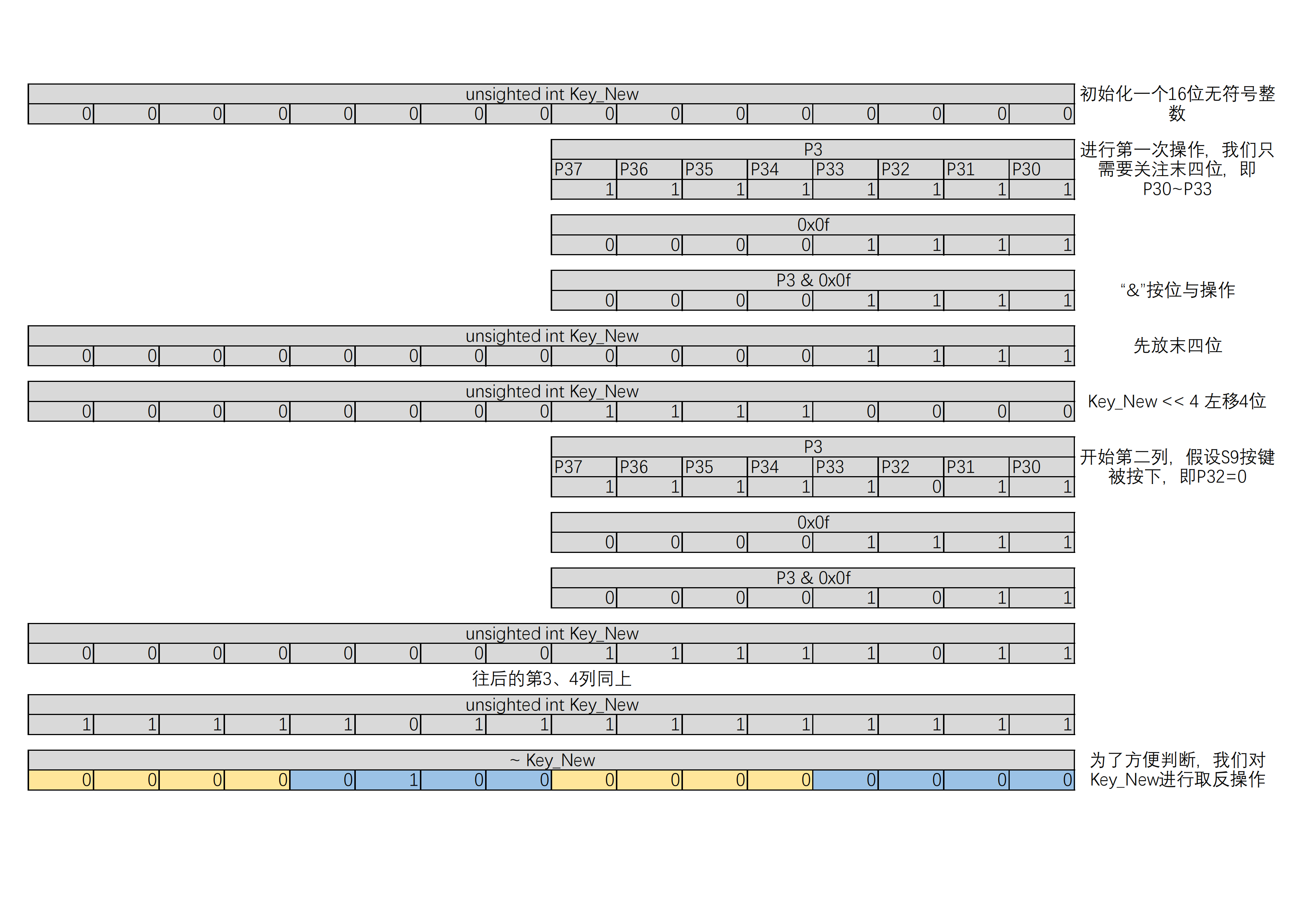

代码原理分析

unsigned int Key_New; //16位无符号整数

P44 = 0; P42 = 1; P35 = 1; P34 = 1; // 第 1 列
//此时若有按键按下，则P30~P33对应的引脚置零
Key_New = P3 & 0x0f; //只保留末四位的数据

P44 = 1; P42 = 0; // 第 2 列 切换扫描的行
Key_New = (Key_New << 4) | (P3 & 0x0f); //先把先前的数据往高四位移动，然后保留末四位数据

P42 = 1; P35 = 0; // 第 3 列
Key_New = (Key_New << 4) | (P3 & 0x0f);

P35 = 1; P34 = 0; // 第 4 列
Key_New = (Key_New << 4) | (P3 & 0x0f);

以上为代码的工作原理，按照4位一组，最终的结果为0x0400，对应S9按键被按下。

二、代码编写

1.独立键盘

#include "key.h"

unsigned char Key_Read_BTN(void){
    unsigned char Key_Value;

    if(P30 == 0) Key_Value = 7;
    else if(P31 == 0) Key_Value = 6;
    else if(P32 == 0) Key_Value = 5;
    else if(P33 == 0) Key_Value = 4;
    else Key_Value = 0;

    return Key_Value;
}

2. 矩阵键盘

😋此处代码的switch()里面非常有规律。

// 运行程序时，将 J5 调整为 KBD 模式（1、2 脚短接）
#include "key.h"

unsigned char Key_Read(void){
    unsigned int  Key_New;
    unsigned char Key_Val;

    P44 = 0; P42 = 1; P35 = 1; P34 = 1;
    Key_New = P3;
    P44 = 1; P42 = 0;
    Key_New = (Key_New << 4) | (P3 & 0x0f);
    P42 = 1; P35 = 0;
    Key_New = (Key_New << 4) | (P3 & 0x0f);
	P35 = 1; P34 = 0;
    Key_New = (Key_New << 4) | (P3 & 0x0f);

    switch(~Key_New) {

        case 0x8000: Key_Val = 4; break;	// S4
        case 0x4000: Key_Val = 5; break;	// S5
        case 0x2000: Key_Val = 6; break;	// S6
        case 0x1000: Key_Val = 7; break;	// S7

        case 0x0800: Key_Val = 8; break;	// S8
        case 0x0400: Key_Val = 9; break;	// S9
        case 0x0200: Key_Val = 10; break;	// S10
        case 0x0100: Key_Val = 11; break;	// S11

        case 0x0080: Key_Val = 12; break;	// S12
        case 0x0040: Key_Val = 13; break;	// S13
        case 0x0020: Key_Val = 14; break;	// S14
        case 0x0010: Key_Val = 15; break;	// S15

        case 0x0008: Key_Val = 16; break;	// S16
        case 0x0004: Key_Val = 17; break;	// S17
        case 0x0002: Key_Val = 18; break;	// S18
        case 0x0001: Key_Val = 19; break;	// S19
        default: Key_Val = 0;
    }
    return Key_Val;
}

三、按键消抖

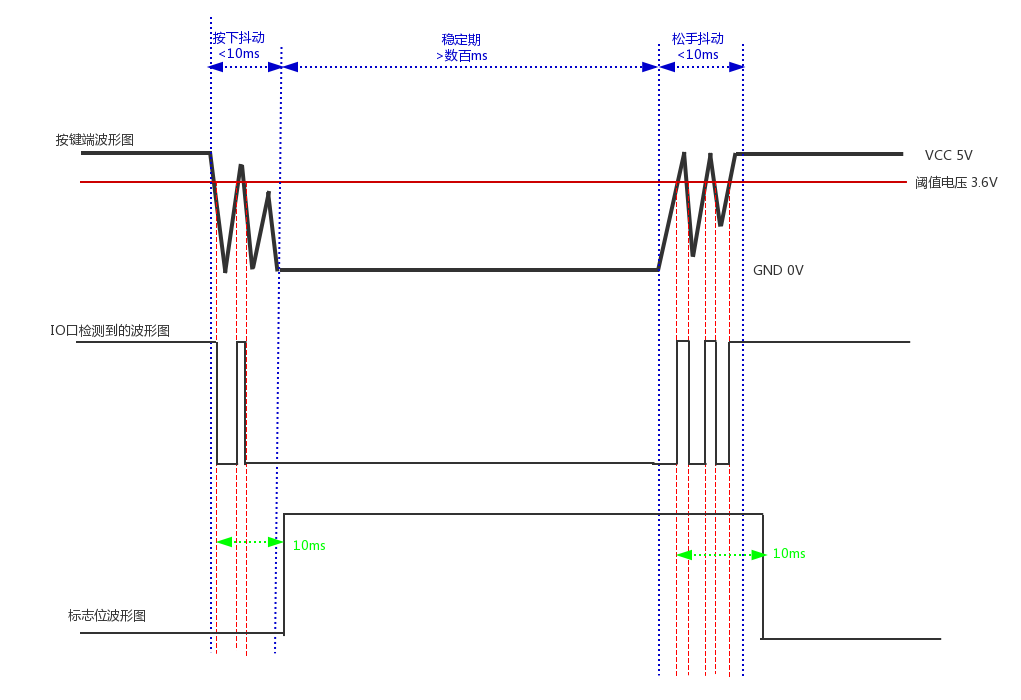

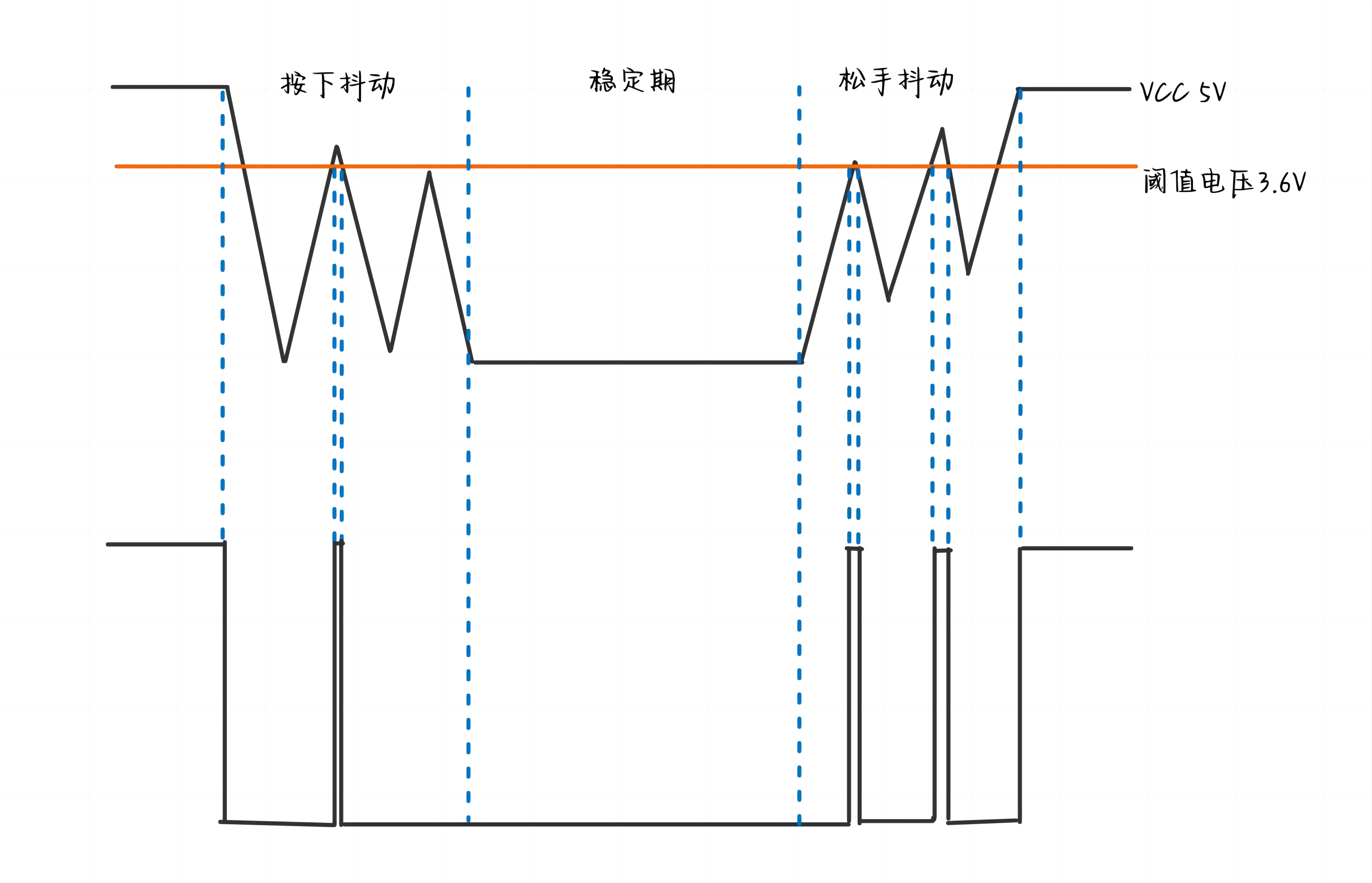

（纯手画，比例不是很对，按下和松手的抖动时间<10ms，稳定期>数百ms）

1.按键抖动原理

通常的按键所用开关为机械弹性开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动，为了不产生这种现象而作的措施就是按键消抖。

2.按键消抖的方法

1）普通软件延时

软件延时和松手检测都会占用CPU资源（delay）

while(1) {
    if(key==0) {
	Delay10ms();
	    if(key==0) {
              //按键按下执行相关功能代码
                while(!key);
	    }
    }
}

2）标志位软件延时

通过引入按下标志位，省去了while(!KEY)的松手检测，将按下时稳定期的数百ms释放出来，只占用了按下和松手时的共20ms的消抖时间。

3）标志位定时器延时

使用定时器进行延时消抖，使用标志位代替松手检测（不会对主函数进行明显干扰）

4）状态机

算法成熟但代码量大（设置三种状态）

5）三行代码（位运算）

unsigned char Key_Value,Key_Down,Key_Old;//定义全局变量

Key_Value = Key_Read(); //读取10ms更新一次的I/O电平状态，并储存于变量Key_Value
Key_Down = Key_Value & (Key_Old ^ Key_Value);   //按下为按键值，其它为0
Key_Old = Key_Value;//把读取到的临时按键值Key_Value更新到Key_Old中，作为下一次旧的按键值

假设S4被按下了：
