【单片机毕业设计】【mcuclub-dz-087】基于单片机的图书馆监测的设计

  最近设计了一个项目基于单片机的图书馆监测的设计，与大家分享一下：

一、基本介绍

项目名：基于单片机的图书馆监测的设计
项目编号：mcuclub-dz-087
单片机：STC89C52
功能简介：
1、通过DHT11检测温湿度，当温度高于设置最大值，进行风扇降温,制冷片进行工作，当湿度低于设置最小值，进行加湿器加湿
2、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行声光报警，并进行风扇通风
3、通过SGP30检测CO2浓度，当CO2浓度大于设置最大值，进行风扇通风
4、通过按键设置各阈值
5、通过LCD1602显示屏显示测量值
6、通过蓝牙模块，将测量数据发送到手机端

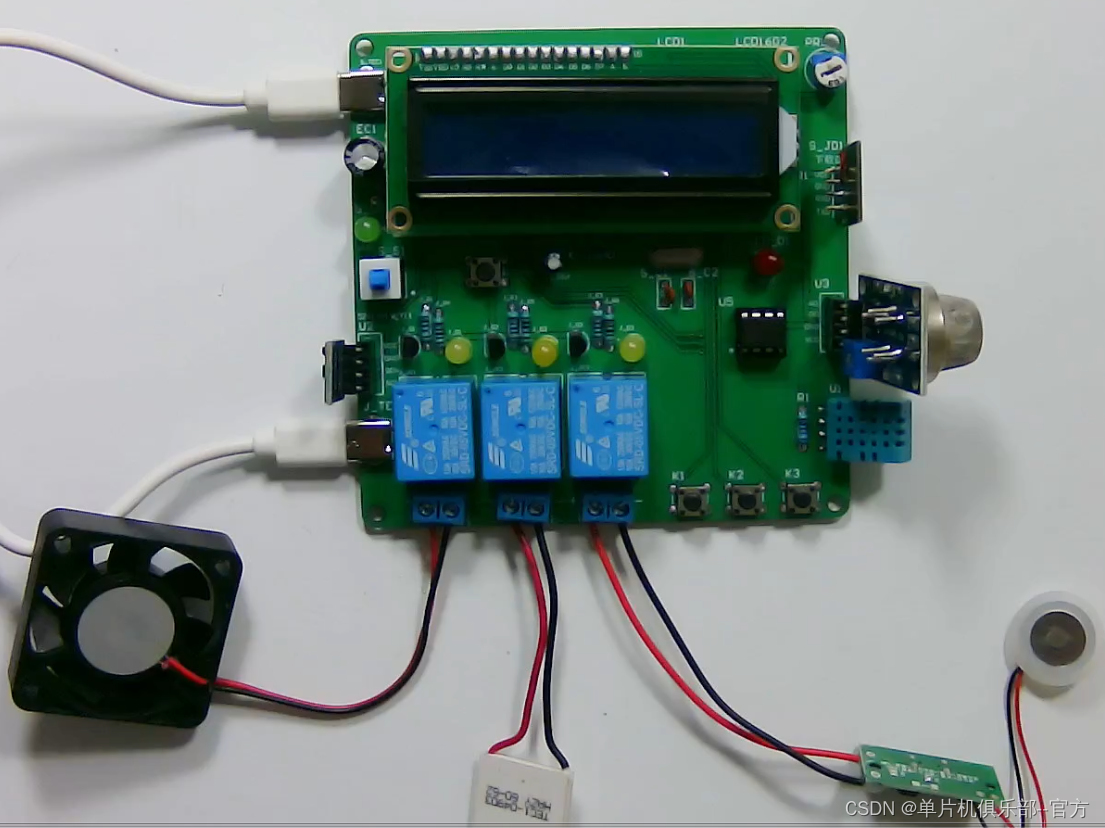

二、51实物图

单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

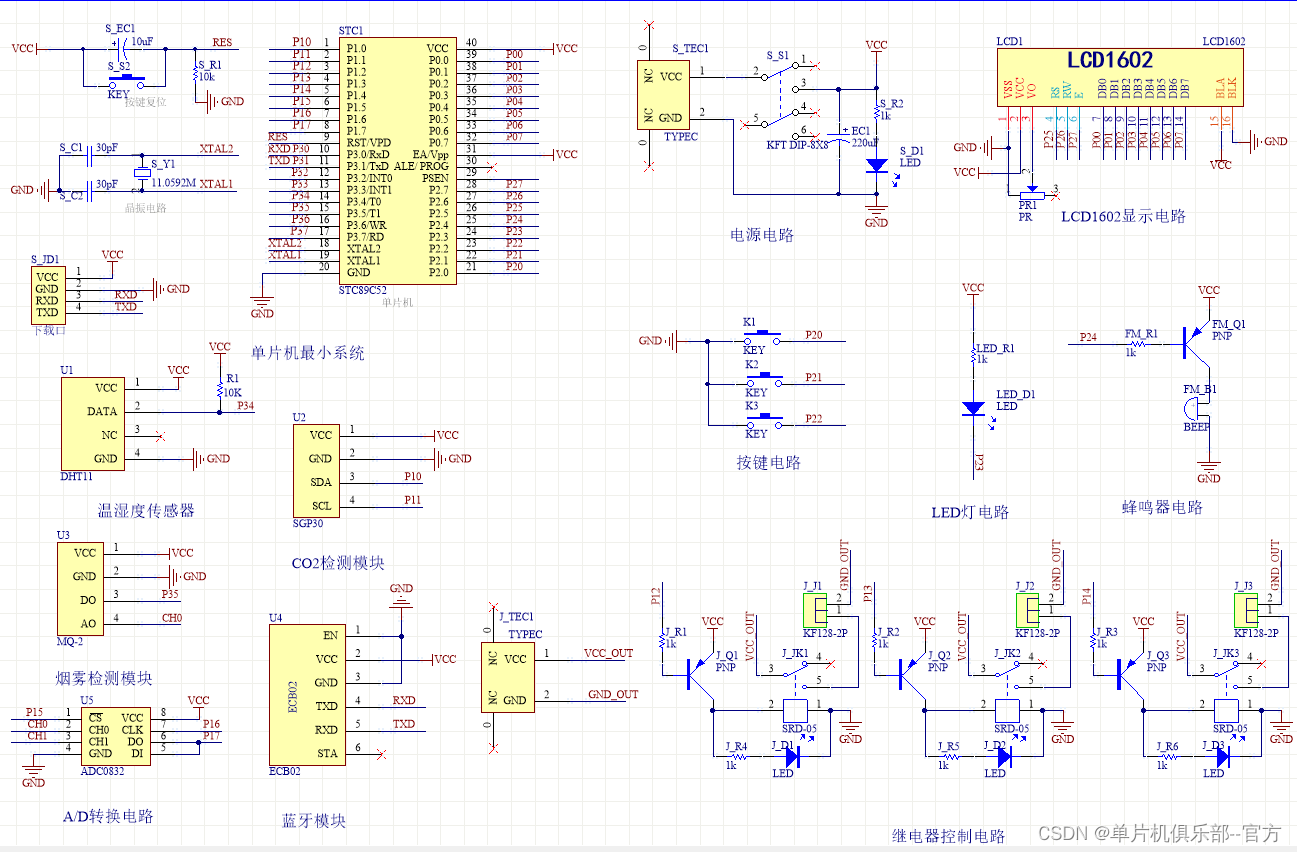

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

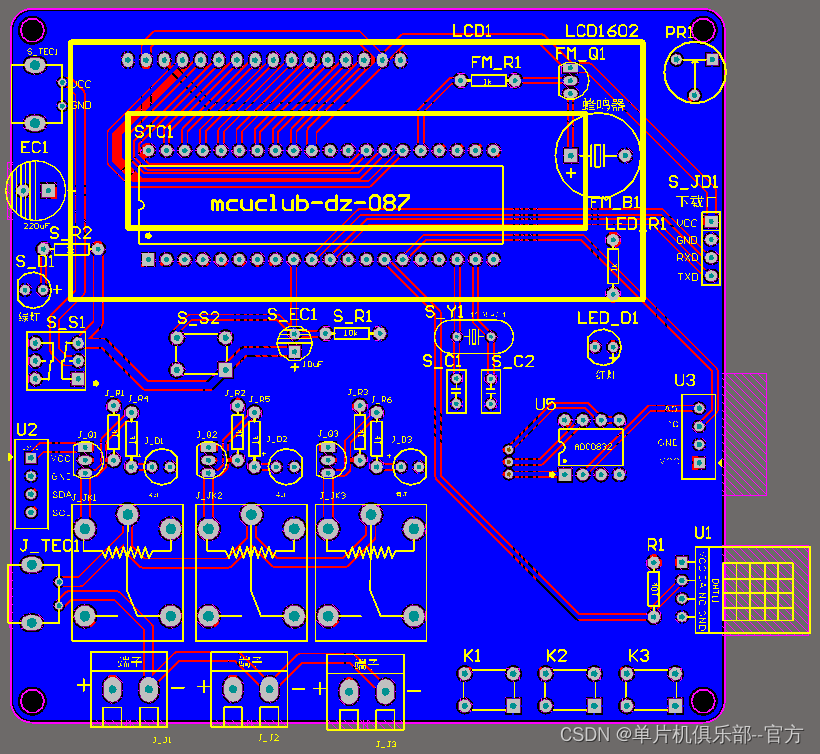

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

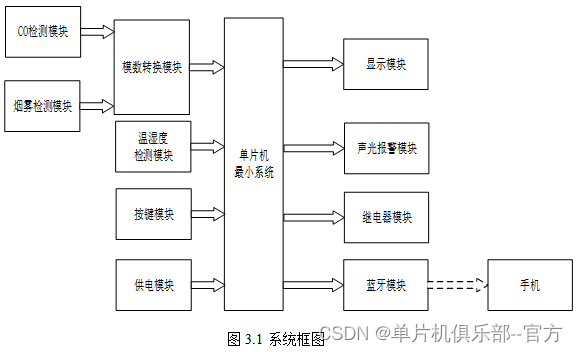

五、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计图书馆的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是CO2检测模块，通过该模块检测当前环境的CO2，通过模数转换传到单片机中；第二部分是烟雾检测模块，通过该模块将检测的烟雾浓度传输到模数转换模块，然后传输到单片机中；第三部分是温湿度检测模块，通过该模块检测图书馆的温湿度；第四部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第五部分是供电模块，通过该模块可给整个系统进行供电；输出包括三部分组成，第一部分是显示模块，显示检测的图书馆环境参数和设置值；第二部分是声光报警模块，检测到图书馆的环境参数不在设置的范围之内进行提醒；第三部分是继电器模块，控制加热和通风模块进行工作；除此之外还有蓝牙模块，可以将检测的数据通过蓝牙传输到管理人员的手机上。具体系统框图如图3.1所示。

六、软件设计流程

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******显示函数
*****/
void Display_function(void)
{
    switch(flag_display)                                            //根据不同的显示模式标志位，显示不同的界面
    {
        case 0:                                                                    //界面0：显示
            lcd1602_display_str(1,0,"T:");
            lcd1602_display_temp(1,2,temp_value);    //显示温度
            lcd1602_display_str(1,9,"H:");
            lcd1602_display_humi(1,11,humi_value);//显示湿度
            lcd1602_display_str(2,0,"CO2:");
            lcd1602_display_num(2,4,co2_value);        //显示CO2
            lcd1602_display_str(2,9,"S:");
            lcd1602_display_num(2,11,smoke_value);//显示烟雾


        break;

        case 1:                                                            //界面1：显示设置温度最大值
            lcd1602_display_str(1,2,"Set Temp Max");
            if(time_num % 20 == 0)
            {
                lcd1602_display_num(2,7,temp_max);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,7,"    ");
            }
        break;

        case 2:                                                            //界面2：显示设置湿度最小值
            lcd1602_display_str(1,2,"Set Humi Min");
            if(time_num % 20 == 0)
            {
                lcd1602_display_num(2,7,humi_min);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,7,"    ");
            }
        break;

        case 3:                                                            //界面3：显示设置烟雾最大值
            lcd1602_display_str(1,2,"Set Smoke Max");
            if(time_num % 20 == 0)
            {
                lcd1602_display_num(2,7,smoke_max);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,7,"    ");
            }
        break;

        case 4:                                                            //界面4：显示设置CO2最大值
            lcd1602_display_str(1,2,"Set CO2 Max");
            if(time_num % 20 == 0)
            {
                lcd1602_display_num(2,7,co2_max);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,7,"    ");
            }
        break;

        default:
        break;
    }
}

/****
*******处理函数
*****/
void Manage_function(void)
{
    if(flag_display == 0)                                                //测量界面
    {
        if(temp_value > temp_max * 10)                        //温度超过最大值，风扇降温
        {
            RELAY_DFS = 0;
        }
        else
        {
            RELAY_DFS = 1;
        }

        if(humi_value < humi_min * 10)                        //湿度低于设置最小值，进行加湿器加湿
        {
            RELAY_JSQ = 0;
        }
        else
        {
            RELAY_JSQ = 1;
        }

        if(co2_value > co2_max || smoke_value > smoke_max||temp_value > temp_max * 10)//烟雾值、CO2浓度\温度大于设置最大值行风扇通风
        {
            RELAY_TF = 0;
        }
        else
        {
            RELAY_TF = 1;
        }
        if(smoke_value > smoke_max)
        {
            if(time_num % 20 == 0)
            {
                LED = ~LED;
                BEEP = ~BEEP;
            }
        }
        else
        {
            LED = 1;
            BEEP = 1;
        }
    }
    else                                                                                //设置界面
    {
        LED = 1;
        BEEP = 1;
        RELAY_TF = 1;
        RELAY_JSQ = 1;
        RELAY_DFS = 1;
    }
}
