【mcuclub】CO2及TVOC检测-SGP30

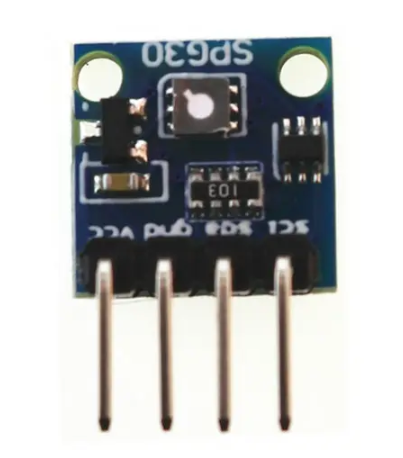

一、实物图

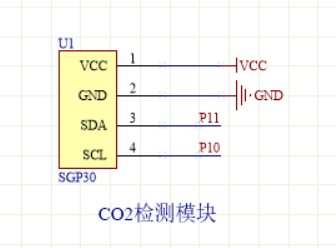

二、原理图

编号	名称	功能
1	VCC	电源正
2	GND	电源地
3	SDA	串行地址和数据输入/输出
4	SCL	串行时钟输入

三、简介

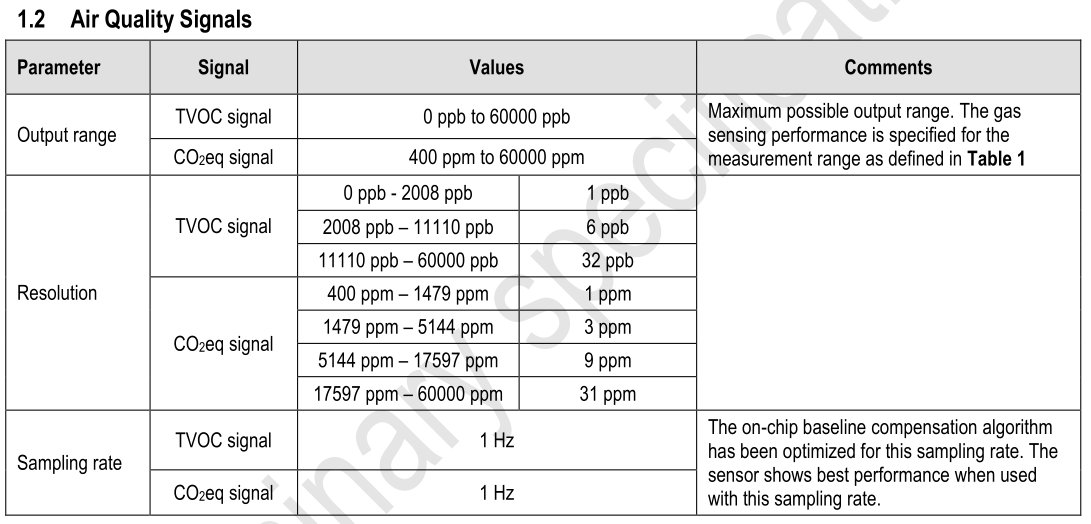

SGP30是一款单一芯片上具有多个传感元件的金属氧化物室内气体传感器，内部集成4个气体传感元件，具有完全校准的空气质量输出信号，主要是对空气质量进行检测。可以输出：

TVOC（Total Volatile Organic Compounds，总挥发性有机物），量程为0~60000ppb；CO2浓度，量程400~60000ppm。

四、工作原理

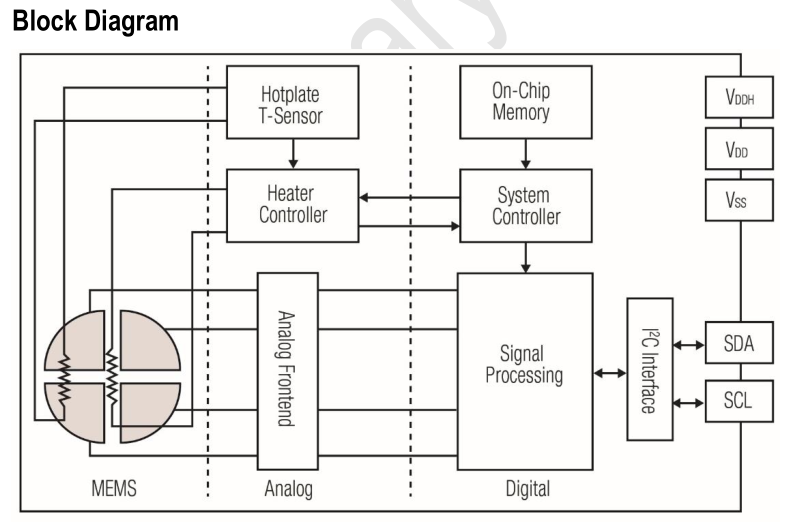

SGP30的传感（MEMS）部分基于金属氧化物（MOx）纳米颗粒的加热膜。气敏材料——金属氧化物颗粒上吸附的氧气与目标气体发生反应，从而释放出电子。这导致由传感器测量的金属氧化物层的电阻发生改变。简而言之，还原性气体的出现造成气敏材料表面氧浓度降低，改变了半导体的电阻（或电导率）。后续通过电路（ASIC）部分对电阻进行检测、信号处理与转换等，最终获取到气体值。

五、通信协议（I2C通信）

1、I2C总线介绍

<1>I2C总线（Inter IC bus）是由Philips公司开发的一种通用数据总线。

<2>两根通信线：SCL（Serial Clock串行时钟线）、SDA（Serial Data串行数据线）。

<3>同步、半双工，带数据应答。

*注：同步（因为它有单独的时钟线）、半双工（SDA只有一根线，并且还要来回通信）

<4>通用的I2C总线，可以使各种设备的通信标准统一，对于厂家来说，使用成熟的方案可以缩短芯片设计周期、提高稳定性，对于应用者来说，使用通用的通信协议可以避免学习各种各样的自定义协议，降低了学习和应用的难度。

2、I2C电路规范

<1>所有I2C设备的SCL连在一起，SDA连在一起

<2>设备的SCL和
